2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

5458-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien
door ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vries-
punt.)
Als de koelventilatoren niet draaien:
Schakel het hybridesysteem onmi ddellijk uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
1
2
3
5
6
7
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 545 Friday, February 19, 2016 1:08 PM

5468-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)■
Als “Hybrid system overheated. Reduced output power.”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-informatiedisplay
Breng de auto op een veilig e plaats tot stilstand.
Schakel het hybridesysteem ui t en open de motorkap voorzich-
tig.
Controleer nadat het hybride-
systeem is afgekoeld de
slangen en het radiateurblok
(radiateur) op sporen van
lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 546 Friday, February 19, 2016 1:08 PM

5478-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
Schakel het hybridesysteem in en houd het multi-informatiedis-
play in de gaten.
Als de melding niet verdwijnt:
Schakel het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het controle-
lampje van de startknop en het controlelampje READY beide uit zijn.
Als het hybridesysteem in werking is, kan de benzinemotor automatisch
worden gestart of kan de koelventilator automatisch aanslaan, ook nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegende
delen zoals de ventilator en raak ze niet aan. Als uw vingers of kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 547 Friday, February 19, 2016 1:08 PM

5488-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)

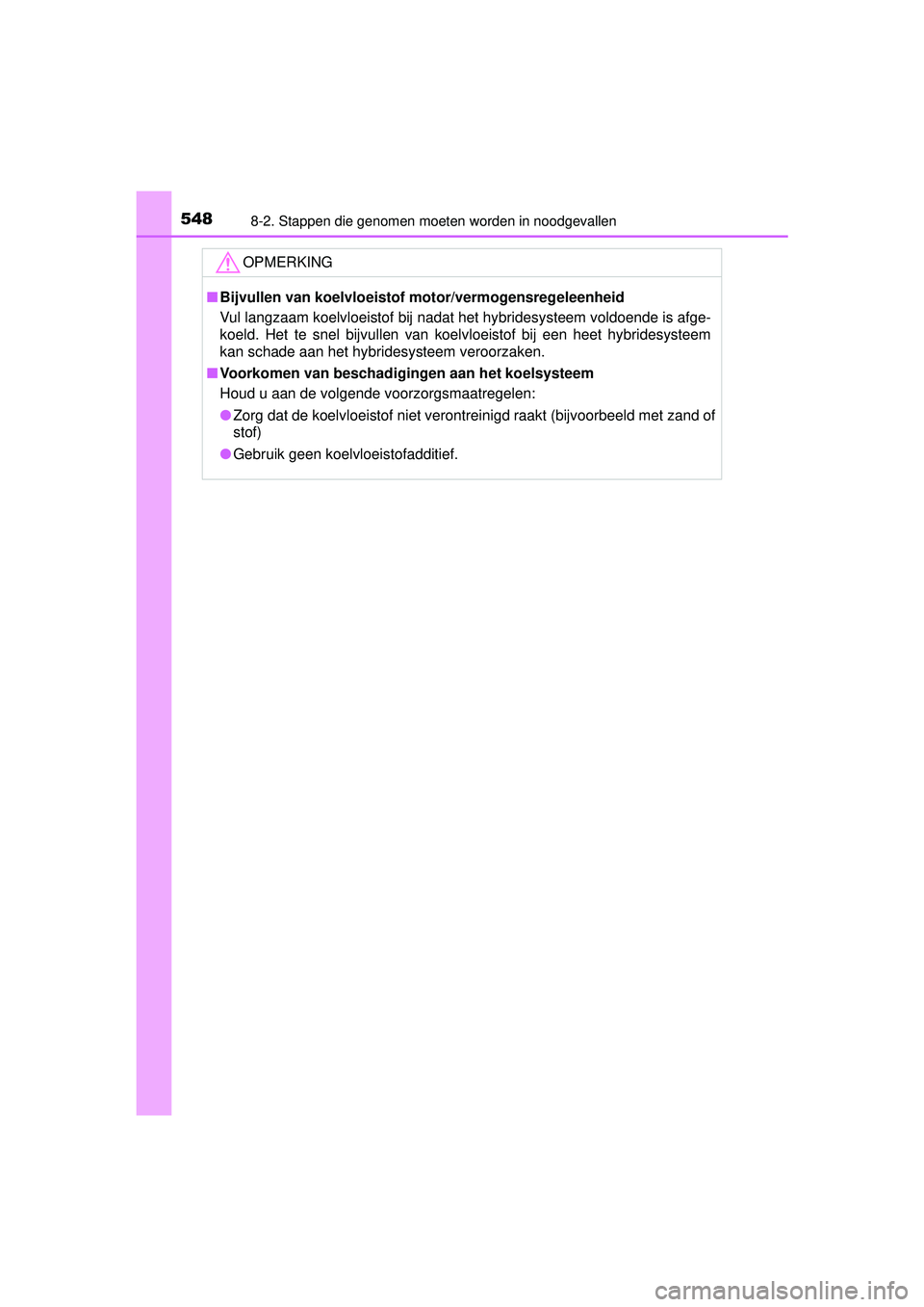

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoende is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hybridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 548 Friday, February 19, 2016 1:08 PM

5498-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
8
Bij problemen
Activeer de parkeerrem. Zet de selectiehendel in stand P en stop
het hybridesysteem.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los kunt krijgen
Als de auto vast komt te zitten
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaal is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
1
2
3
4
5
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 549 Friday, February 19, 2016 1:08 PM

5508-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12K47E)
OPMERKING
■Om beschadiging van de transmissie en andere componenten te voor-
komen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal verder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 550 Friday, February 19, 2016 1:08 PM

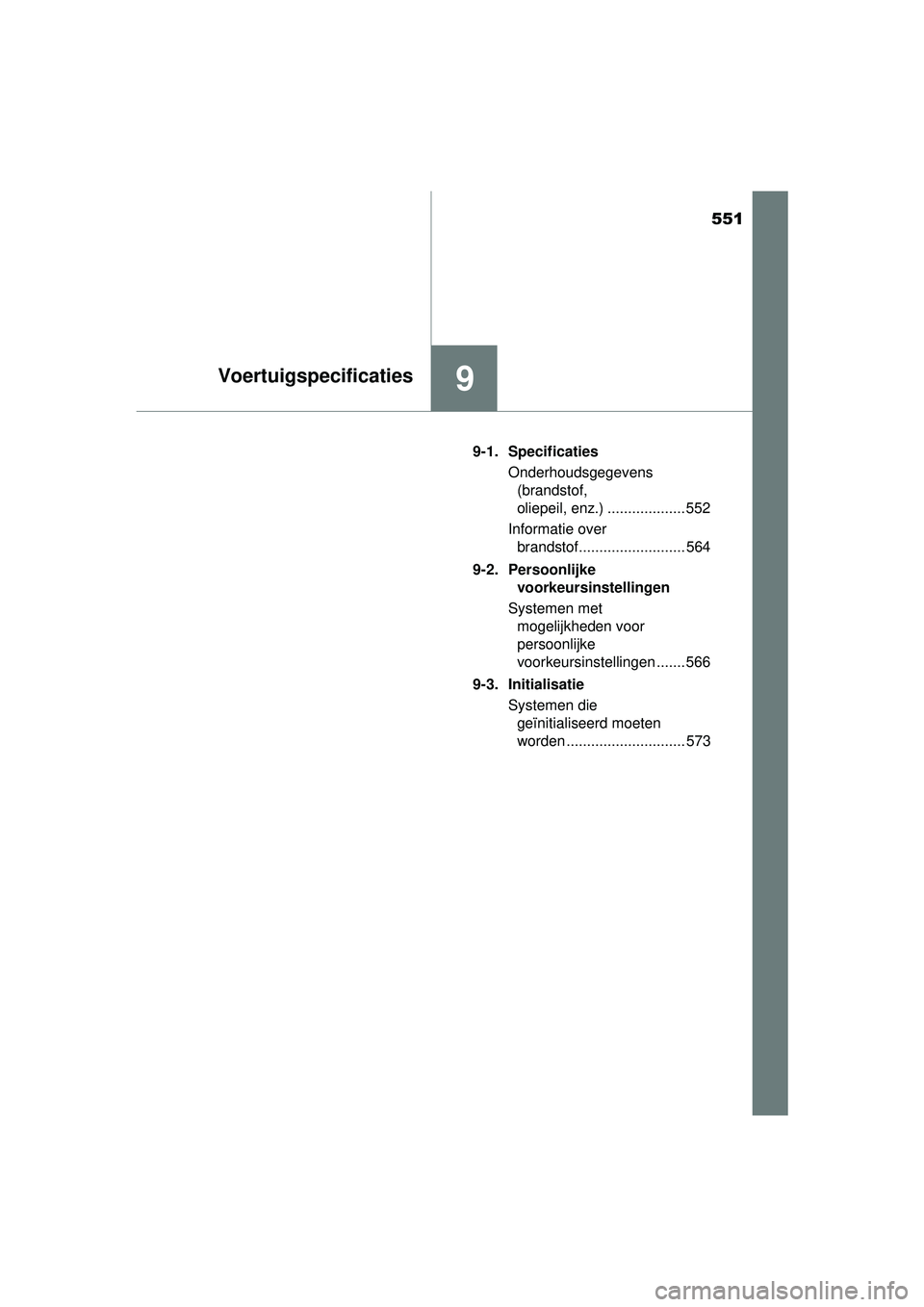

551
9Voertuigspecificaties
UK AURIS_HV_HB_EE (OM12K47E)9-1. Specificaties
Onderhoudsgegevens (brandstof,
oliepeil, enz.) ................... 552
Informatie over brandstof.......................... 564
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 566
9-3. Initialisatie Systemen die geïnitialiseerd moeten
worden ............................. 573
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 551 Friday, February 19, 2016 1:08 PM

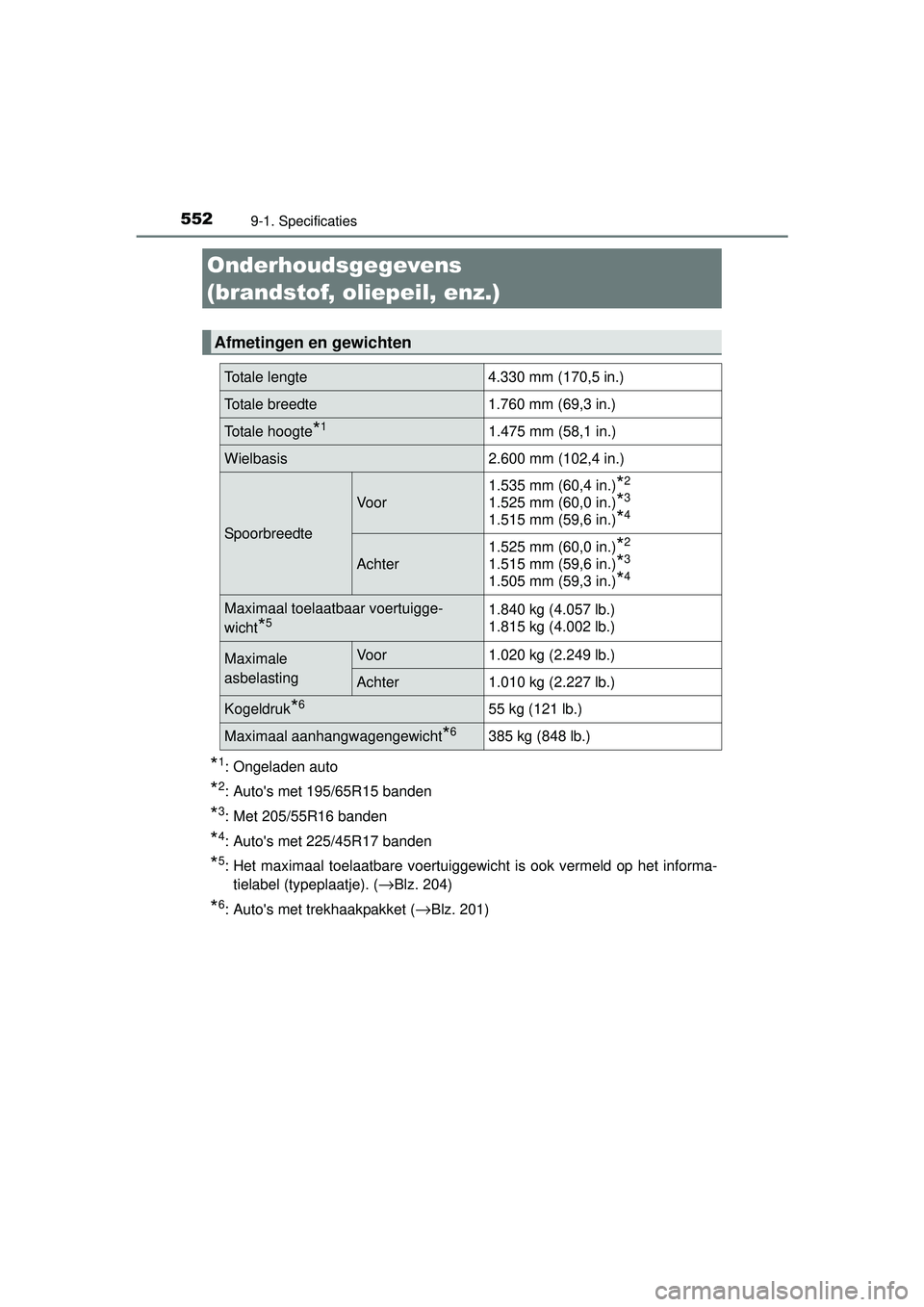

552
UK AURIS_HV_HB_EE (OM12K47E)
9-1. Specificaties
*1: Ongeladen auto
*2: Auto's met 195/65R15 banden
*3: Met 205/55R16 banden
*4: Auto's met 225/45R17 banden
*5: Het maximaal toelaatbare voertuiggewicht is ook vermeld op het informa-tielabel (typeplaatje). (
→Blz. 204)
*6: Auto's met trekhaakpakket (→Blz. 201)
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.330 mm (170,5 in.)
Totale breedte 1.760 mm (69,3 in.)
Totale hoogte*11.475 mm (58,1 in.)
Wielbasis 2.600 mm (102,4 in.)
Spoorbreedte
Voor1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4
Achter
1.525 mm (60,0 in.)
*2
1.515 mm (59,6 in.)*3
1.505 mm (59,3 in.)*4
Maximaal toelaatbaar voertuigge-
wicht
*51.840 kg (4.057 lb.)
1.815 kg (4.002 lb.)
Maximale
asbelastingVoor
1.020 kg (2.249 lb.)
Achter1.010 kg (2.227 lb.)
Kogeldruk*655 kg (121 lb.)
Maximaal aanhangwagengewicht*6385 kg (848 lb.)
