2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

4737-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

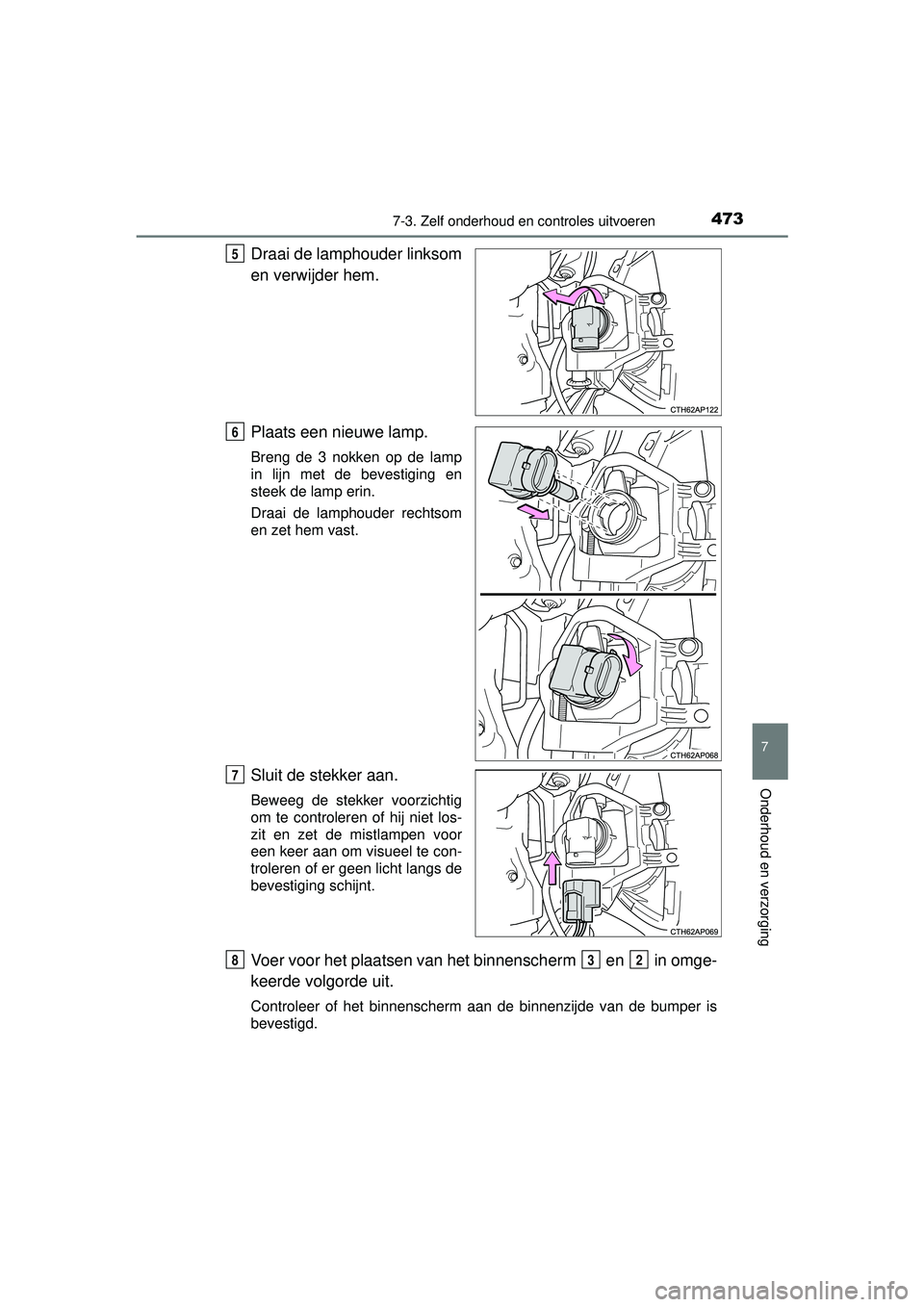

Draai de lamphouder linksom
en verwijder hem.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder rechtsom
en zet hem vast.
Sluit de stekker aan.
Beweeg de stekker voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen voor
een keer aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Voer voor het plaatsen van het binnenscherm en in omge-
keerde volgorde uit.
Controleer of het binnenscherm aan de binnenzijde van de bumper is
bevestigd.
5
6
7
832
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 473 Friday, February 19, 2016 1:08 PM

4747-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■

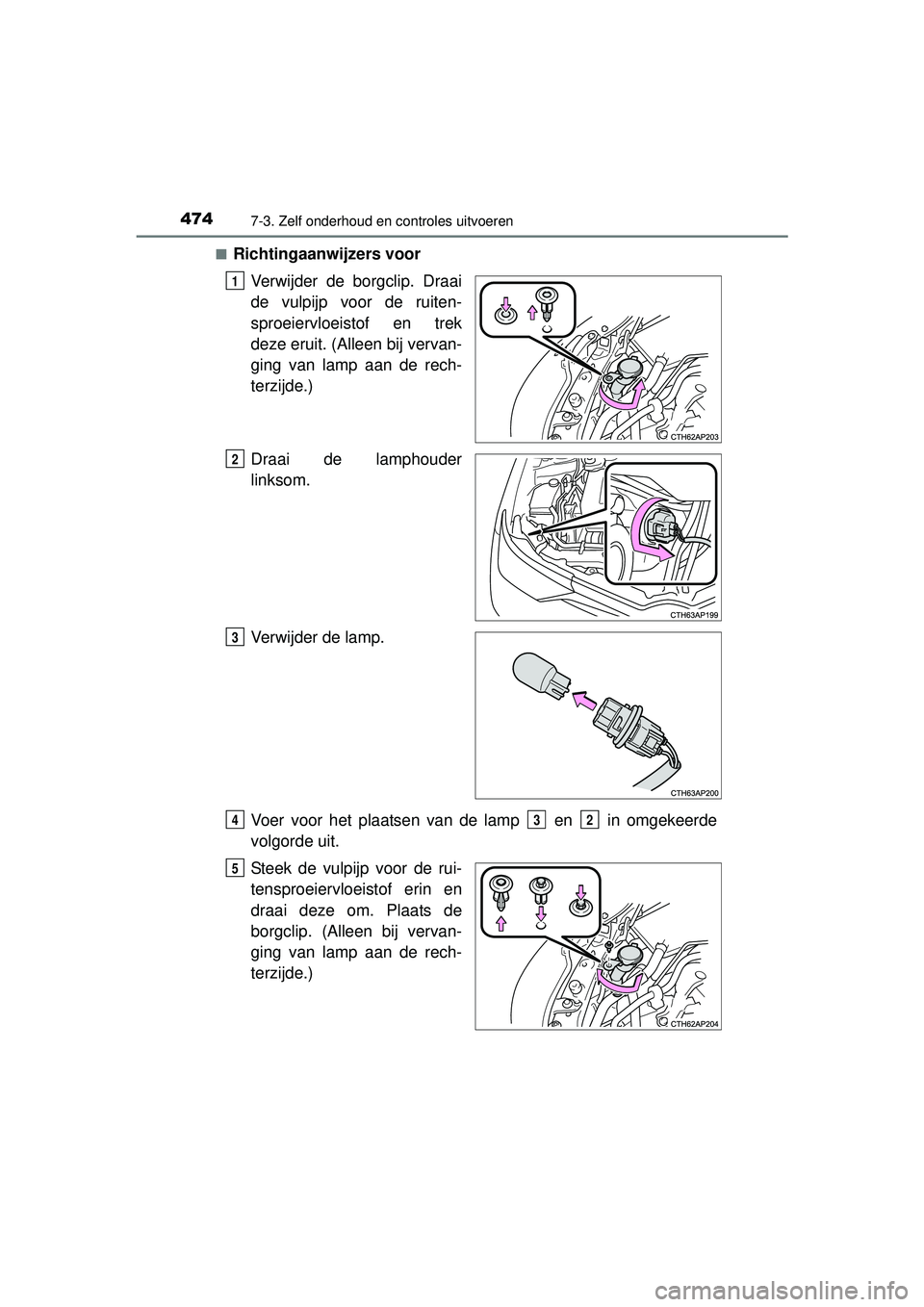

Richtingaanwijzers voor
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 474 Friday, February 19, 2016 1:08 PM

4757-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
■Remlichten en richtingaanwijzers achterOpen de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lamphouder
linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 475 Friday, February 19, 2016 1:08 PM

4767-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■
Achteruitrijlicht
Open de achterklep en ver-
wijder het deksel.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 476 Friday, February 19, 2016 1:08 PM

4777-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
■KentekenplaatverlichtingVerwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 477 Friday, February 19, 2016 1:08 PM

4787-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■

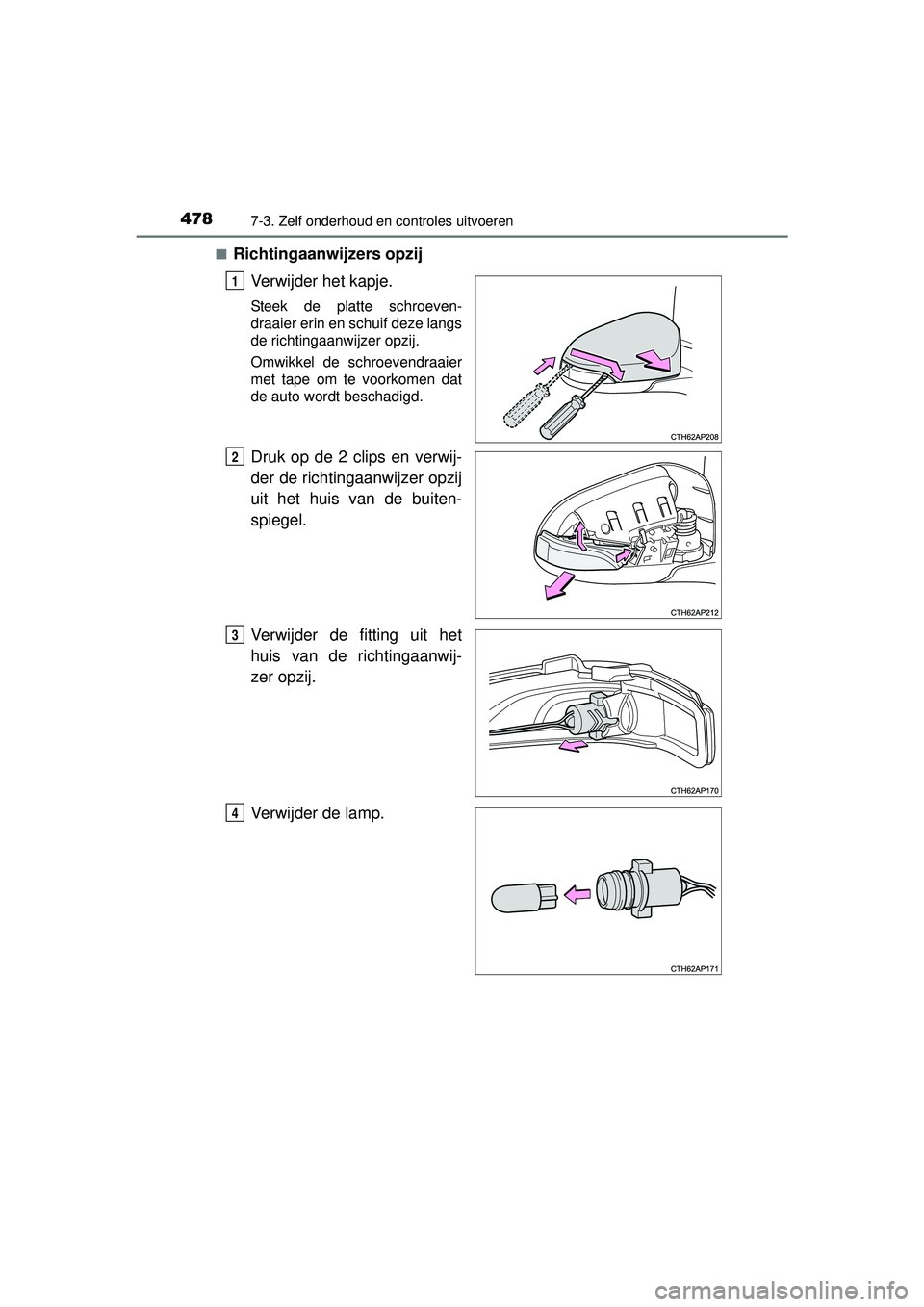

Richtingaanwijzers opzij
Verwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 478 Friday, February 19, 2016 1:08 PM

4797-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

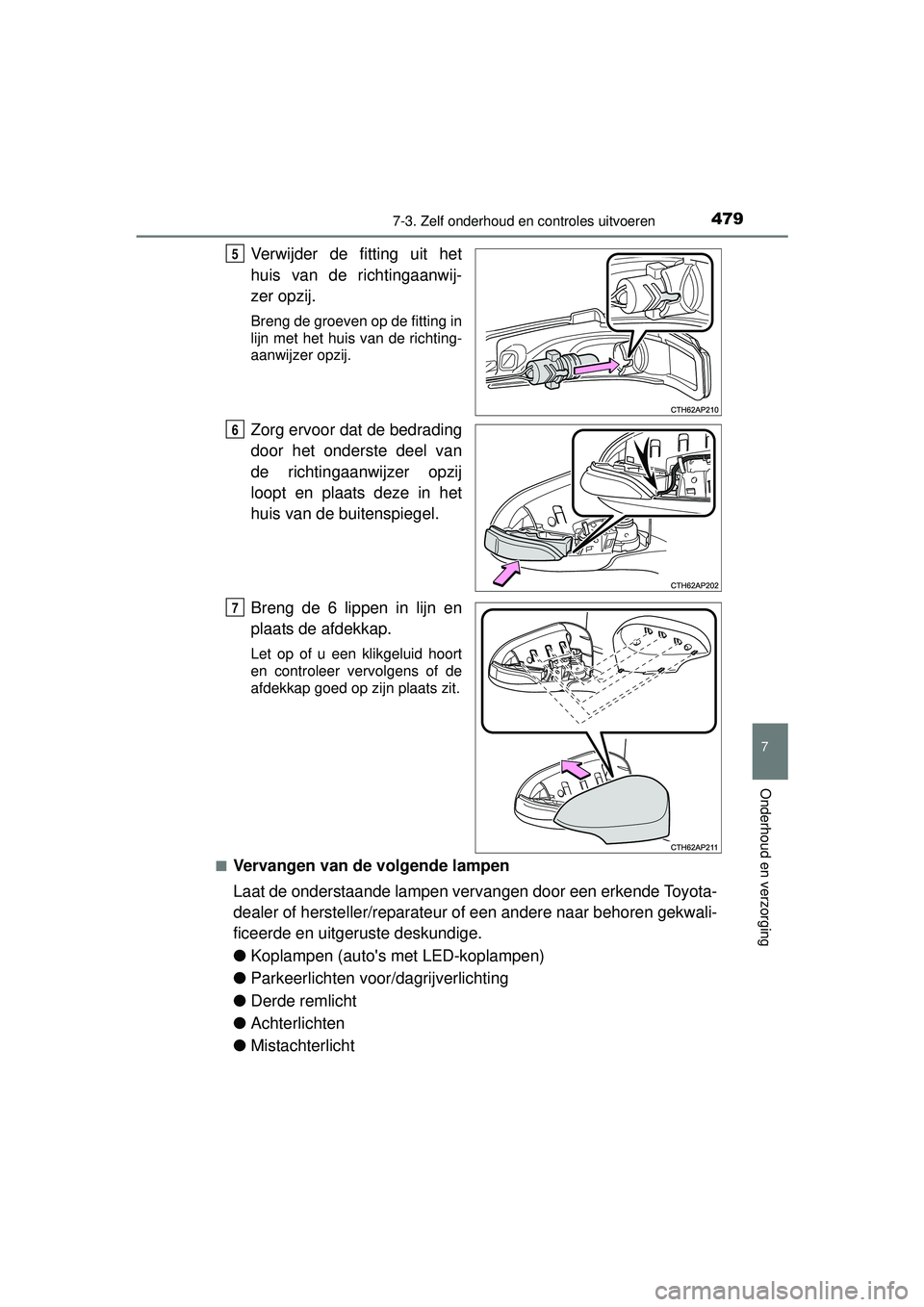

Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
5
6
7
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 479 Friday, February 19, 2016 1:08 PM

4807-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
■LED-lampen
De koplampen (auto's met LED-koplam pen), het mistachterlicht, het derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal LED's. Laat een defecte LED vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 466
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
