2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

4257-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

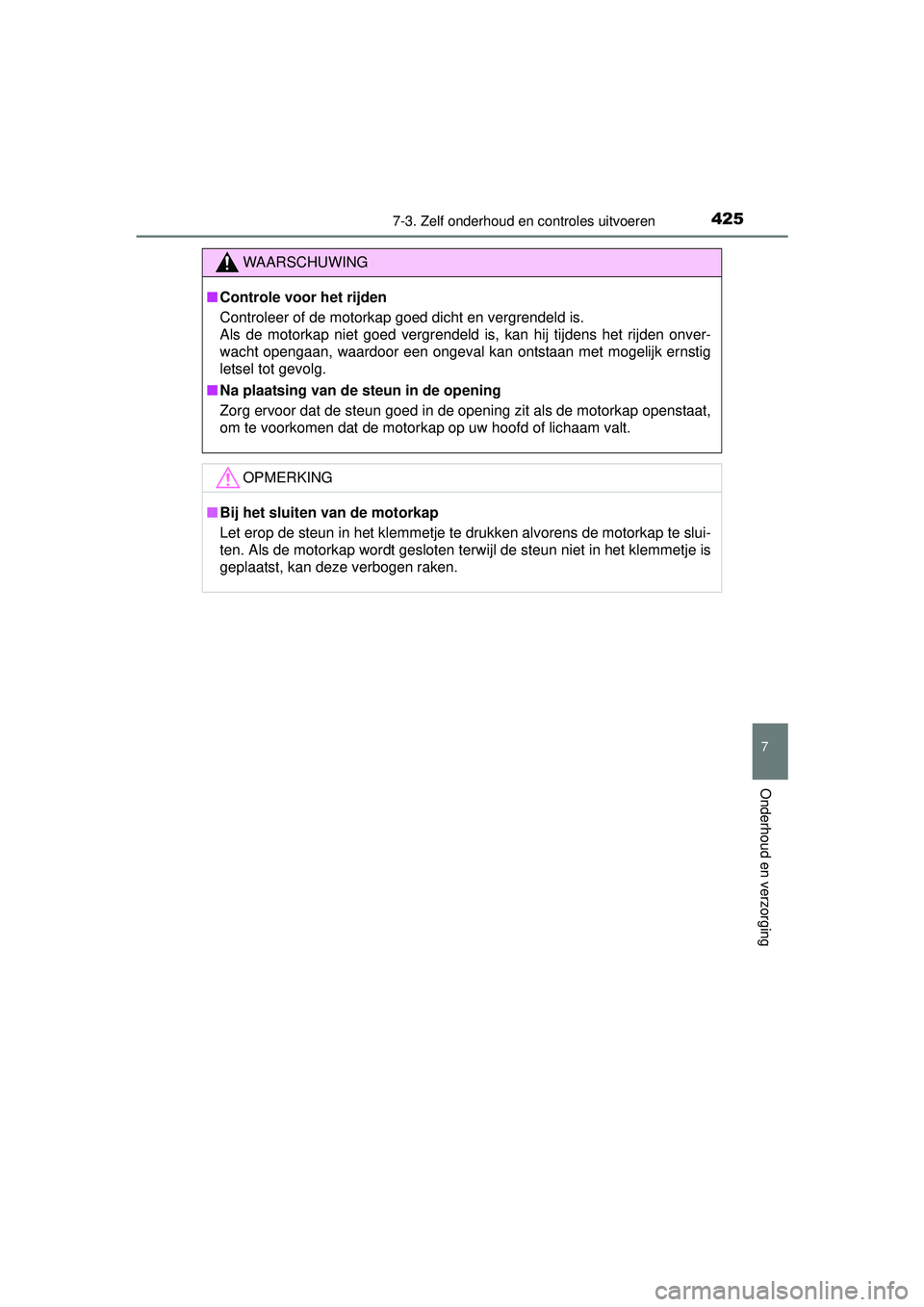

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in het klemmetje is
geplaatst, kan deze verbogen raken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 425 Friday, February 19, 2016 1:08 PM

4267-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
◆Voor
◆Achter
Type A
Type B

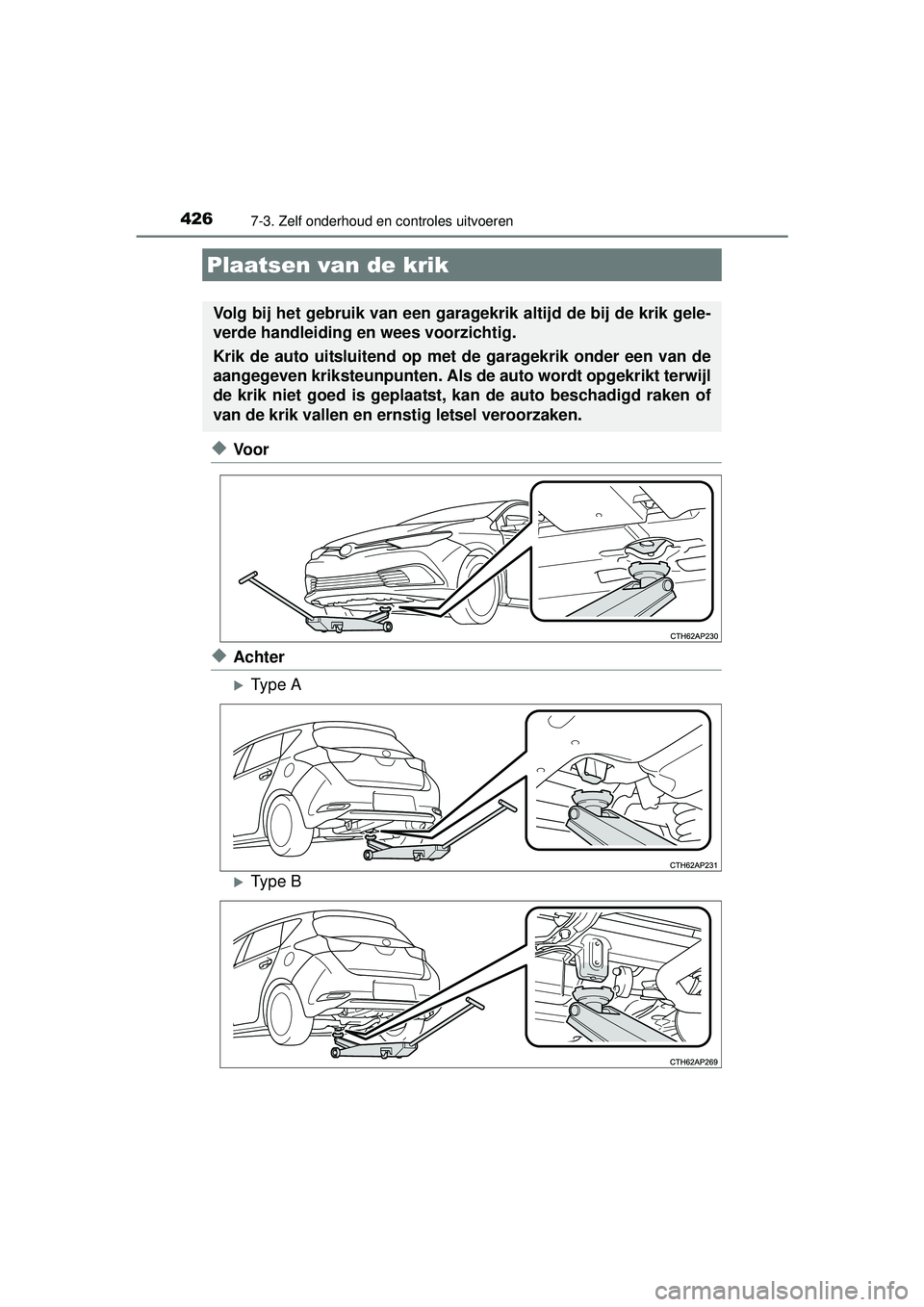

Plaatsen van de krik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op me t de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 426 Friday, February 19, 2016 1:08 PM

4277-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

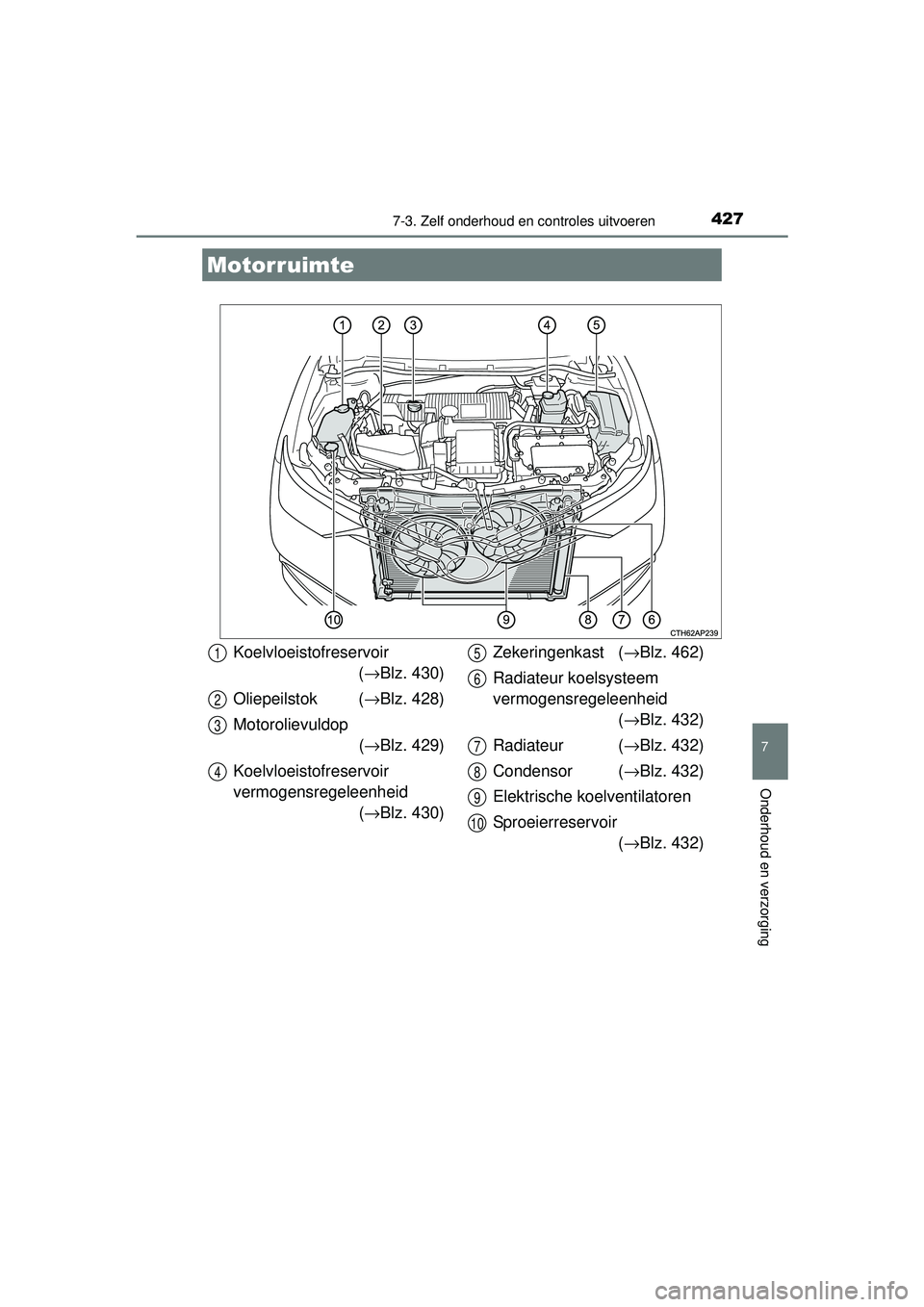

Motorruimte
Koelvloeistofreservoir(→ Blz. 430)
Oliepeilstok ( →Blz. 428)
Motorolievuldop (→ Blz. 429)
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 430) Zekeringenkast (
→Blz. 462)
Radiateur koelsysteem
vermogensregeleenheid (→ Blz. 432)
Radiateur ( →Blz. 432)
Condensor ( →Blz. 432)
Elektrische koelventilatoren
Sproeierreservoir (→ Blz. 432)1
2
3
4
5
6
7
8
9
10
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 427 Friday, February 19, 2016 1:08 PM

4287-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

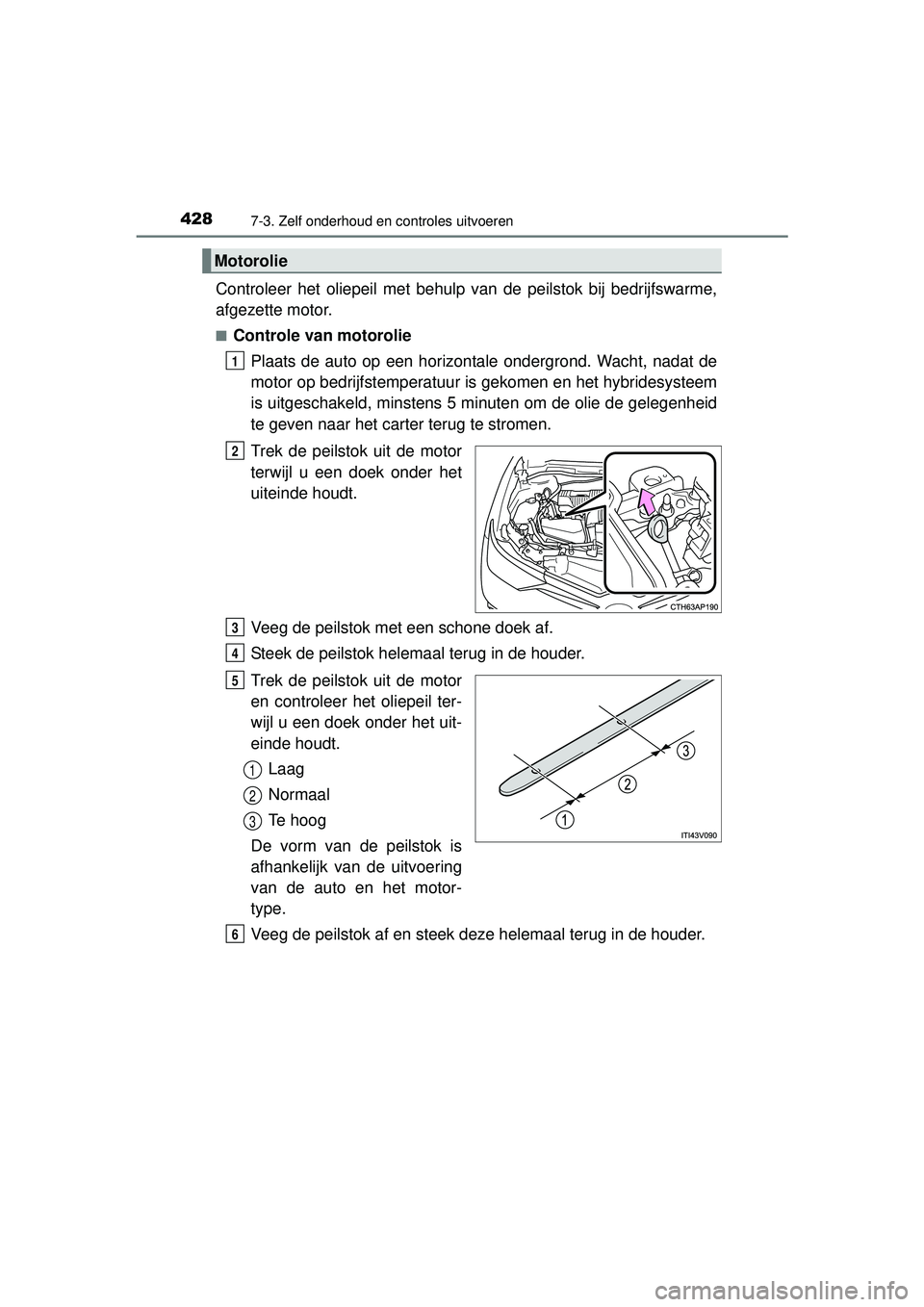

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 428 Friday, February 19, 2016 1:08 PM

4297-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie →Blz. 555
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 429 Friday, February 19, 2016 1:08 PM

4307-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

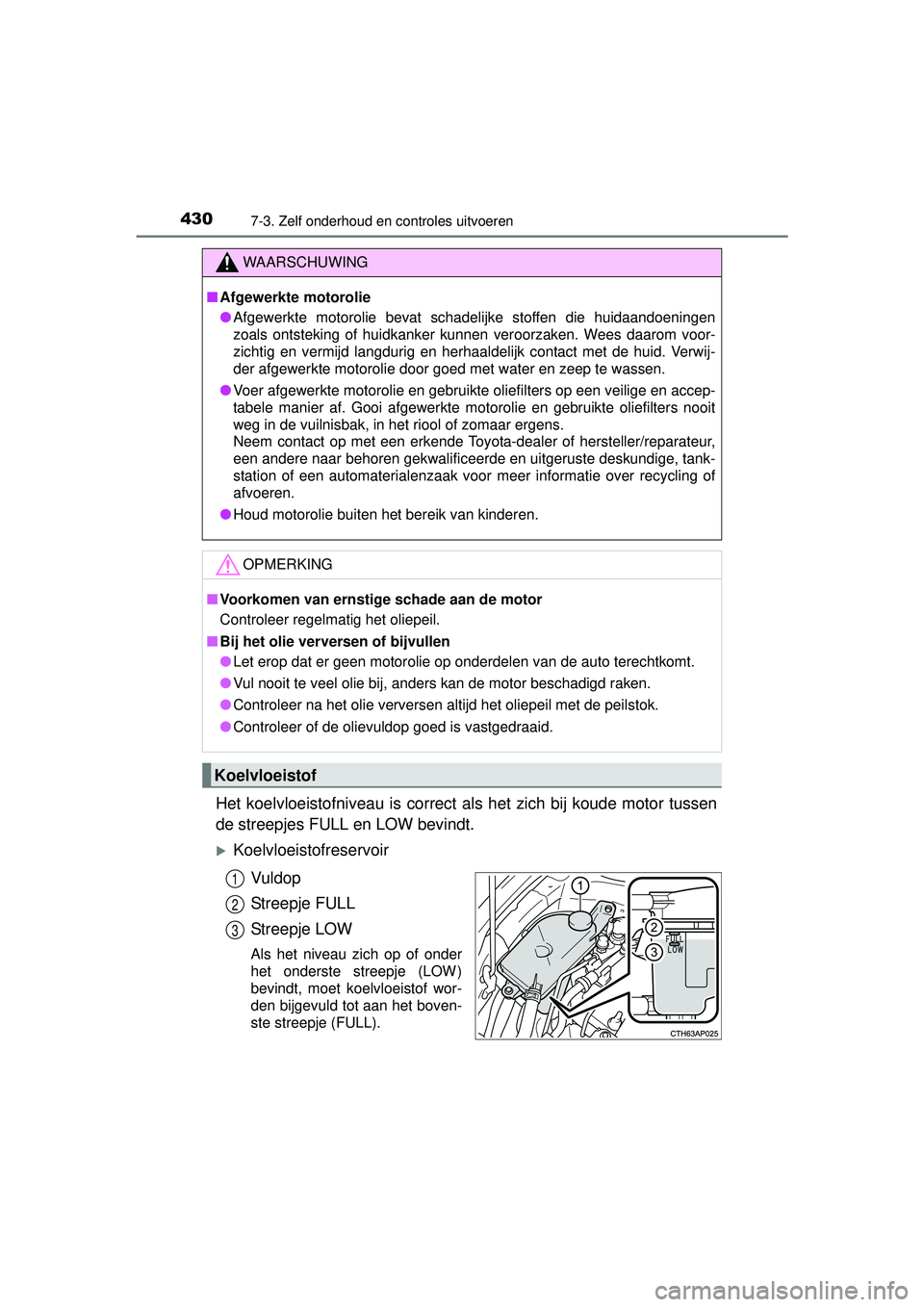

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
KoelvloeistofreservoirVuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 430 Friday, February 19, 2016 1:08 PM

4317-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

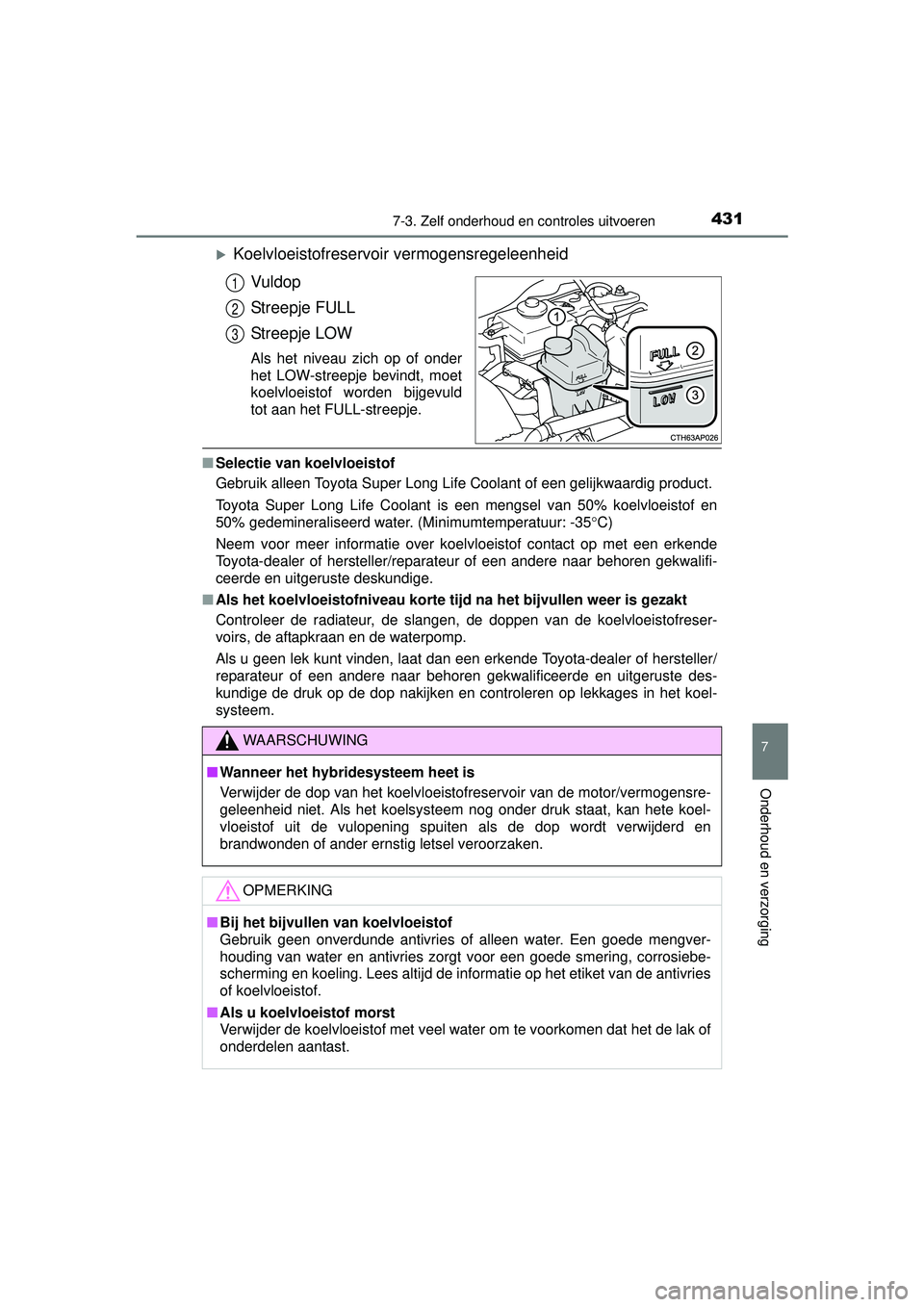

Koelvloeistofreservoir vermogensregeleenheidVuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
1
2
3
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet. Als het koelsysteem nog onder druk staat, kan hete koel-
vloeistof uit de vulopening spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 431 Friday, February 19, 2016 1:08 PM

4327-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
Radiateur en condensor
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet
aan, aangezien deze heet kunnen zijn.
Ruitensproeiervloeistof
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 432 Friday, February 19, 2016 1:08 PM
