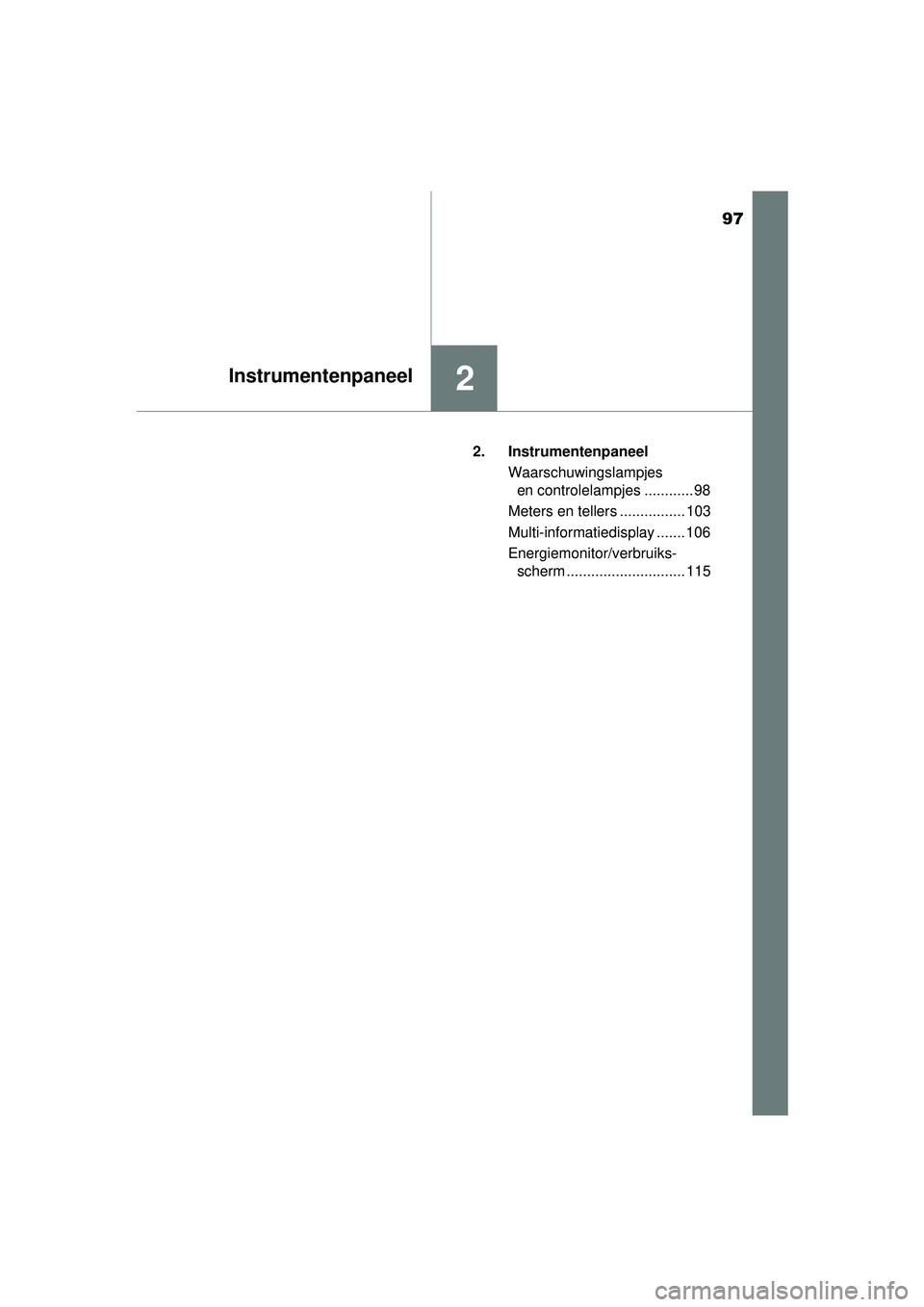

97
2Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 98
Meters en tellers ................ 103
Multi-informatiedisplay ....... 106
Energiemonitor/verbruiks- scherm ............................. 115
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 97 Friday, February 19, 2016 1:08 PM

98
UK AURIS_HV_HB_EE (OM12K47E)
2. Instrumentenpaneel
De eenheden op de snelheidsmeter en enkele indicatoren kunnen,
afhankelijk van het beoogde land van aflevering, afwijken.
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 98 Friday, February 19, 2016 1:08 PM

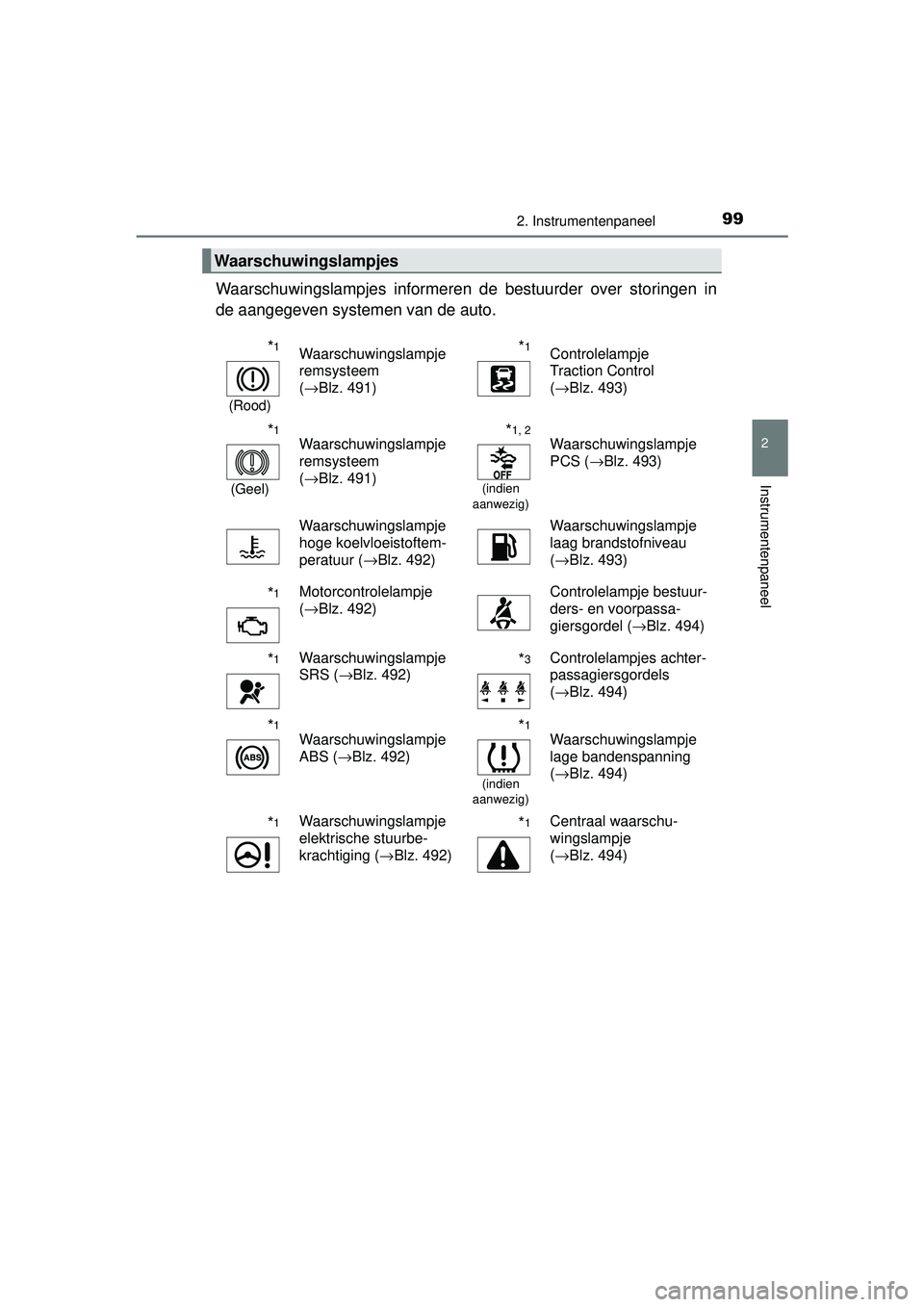

992. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
2
Instrumentenpaneel
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(→Blz. 491)*1Controlelampje
Traction Control
(→Blz. 493)
*1
(Geel)
Waarschuwingslampje
remsysteem
(→Blz. 491)*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 493)
Waarschuwingslampje
hoge koelvloeistoftem-
peratuur ( →Blz. 492)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 493)
*1Motorcontrolelampje
(→Blz. 492)Controlelampje bestuur-
ders- en voorpassa-
giersgordel ( →Blz. 494)
*1Waarschuwingslampje
SRS (→Blz. 492)*3Controlelampjes achter-
passagiersgordels
(→Blz. 494)
*1Waarschuwingslampje
ABS ( →Blz. 492)*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 494)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( →Blz. 492)*1Centraal waarschu-
wingslampje
(→Blz. 494)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 99 Friday, February 19, 2016 1:08 PM

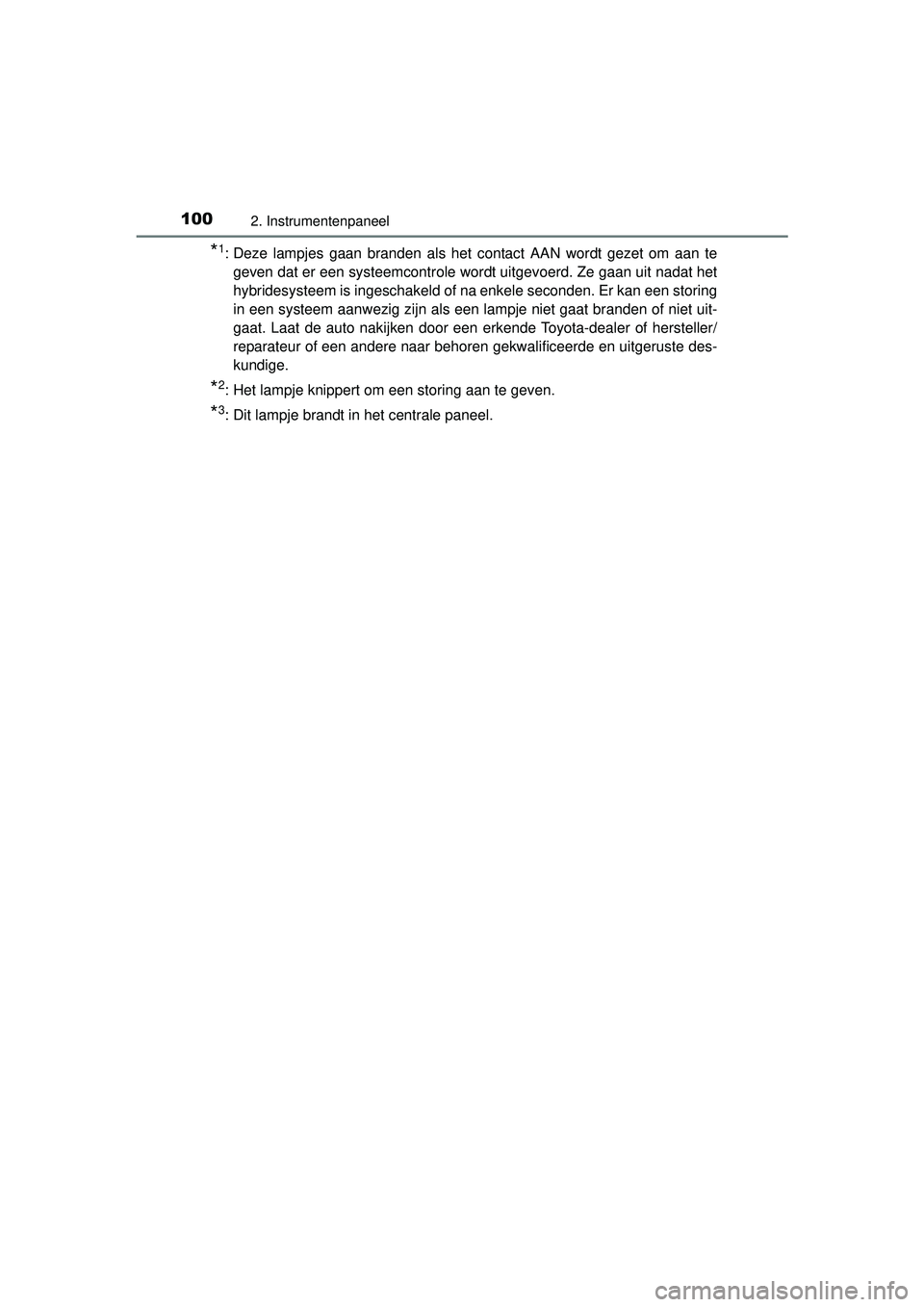

1002. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Dit lampje brandt in het centrale paneel.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 100 Friday, February 19, 2016 1:08 PM

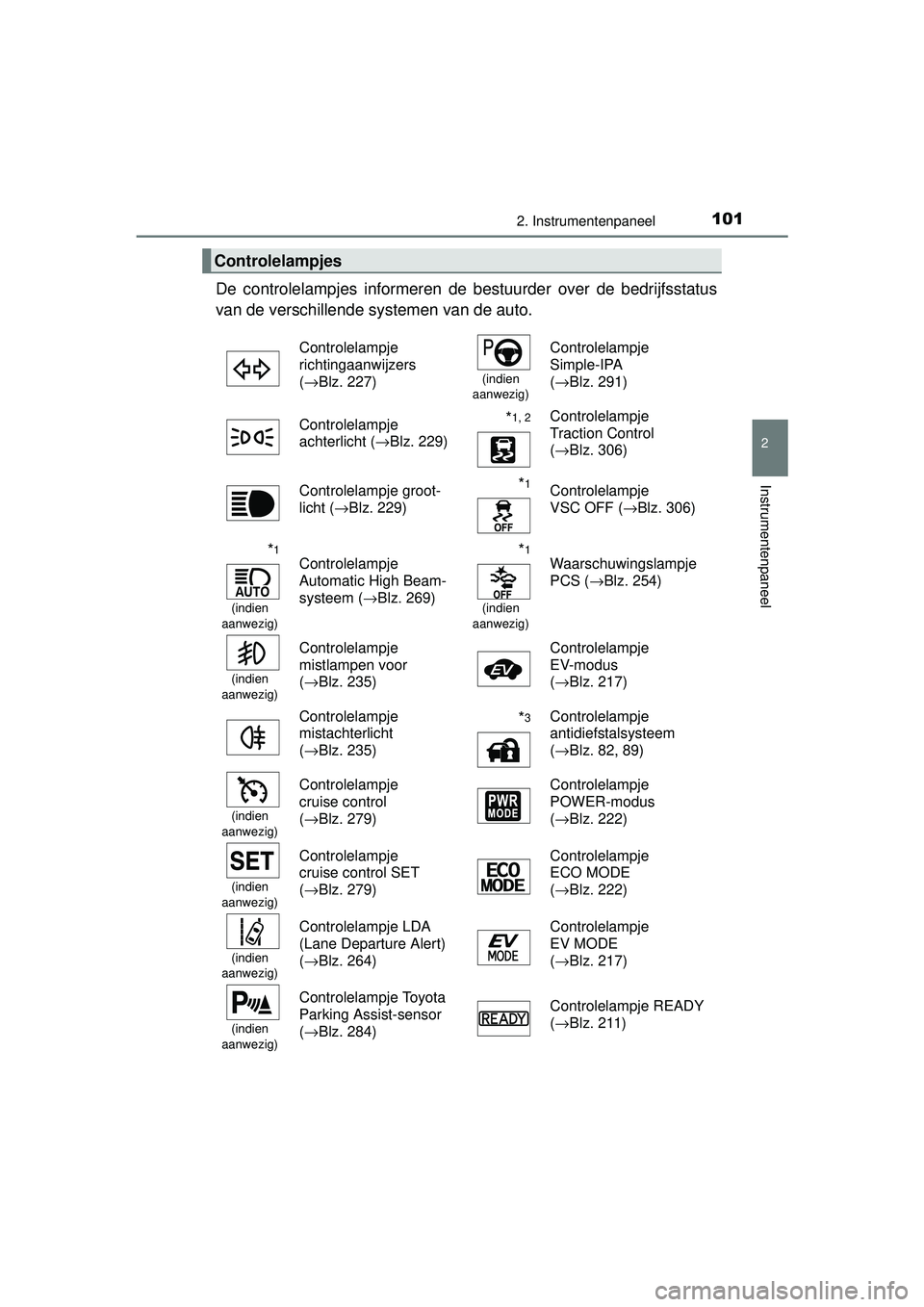

1012. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
2
Instrumentenpaneel
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 227)
(indien
aanwezig)
Controlelampje
Simple-IPA
( →Blz. 291)
Controlelampje
achterlicht ( →Blz. 229)
*1, 2Controlelampje
Traction Control
(→Blz. 306)
Controlelampje groot-
licht ( →Blz. 229)
*1Controlelampje
VSC OFF ( →Blz. 306)
*1
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 269)*1
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 254)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 235) Controlelampje
EV-modus
(
→Blz. 217)
Controlelampje
mistachterlicht
( →Blz. 235)
*3Controlelampje
antidiefstalsysteem
(→Blz. 82, 89)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 279) Controlelampje
POWER-modus
(
→Blz. 222)
(indien
aanwezig)
Controlelampje
cruise control SET
( →Blz. 279) Controlelampje
ECO MODE
(
→Blz. 222)
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
( →Blz. 264) Controlelampje
EV MODE
(
→Blz. 217)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 284) Controlelampje READY
(
→Blz. 211)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 101 Friday, February 19, 2016 1:08 PM

1022. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Dit lampje brandt in het centrale paneel.
*4: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het contro-lelampje gedurende 10 seconden knipperen en blijft daarna branden.
*4Controlelampje
lage buitentemperatuur
(→Blz. 108) Schakelstand-
indicatoren (
→Blz. 219)
*1, 3Controlelampje
PASSENGER AIR BAG
(→Blz. 48)
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te beschermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als dit gebeurt.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 102 Friday, February 19, 2016 1:08 PM

1032. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
2
Instrumentenpaneel
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem
weer (→Blz. 104)
Snelheidsmeter
Geeft de rijsnelheid aan.
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buitentempe-
ratuur 3°C of lager is.
Schakelstandindicatoren
Geeft de schakelstand weer. ( →Blz. 219)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank zit.
Multi-informatiedisplay
→Blz. 106
Meters en tellers
1
2
3
4
5
6
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 103 Friday, February 19, 2016 1:08 PM

1042. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12K47E)
■Tellers en display worden verlicht als
Het contact AAN staat.
■ Display buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto wordt stilgezet of wanneer langzaam wordt gereden
(minder dan 15 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het
in- of uitrijden van een garage of tunnel)
● Wanneer “ − −” continu wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractiebatterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Power-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
