2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

2894-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
■De Toyota Parking Assist-sensor kan worden gebruikt als
Het contact AAN staat.
●Sensoren voor:
• De selectiehendel in een andere stand dan P wordt gezet.
• De rijsnelheid lager is dan ongeveer 10 km/h.
(Bij een willekeurige snelheid als de selectiehendel in stand R staat.)
● Sensoren achter:
Schakelstand R is geselecteerd.
■ Detectie-informatie sensoren
●Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
• Er zit vuil, sneeuw of ijs op de sensor.
• De sensor is bevroren.
• Een sensor wordt ergens door afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras.
• Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, luchtremmen van vrachtwagens of andere geluidsbronnen die ultrasone
geluidsgolven produceren.
• Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
• Een sensor is bedekt met een waterfilm of er is sprake van zware regen- val.
• De auto is uitgerust met een staafantenne of een draadloze antenne.
• Er is een sleepoog gemonteerd.
• Een bumper of sensor krijgt een harde klap.
• De auto nadert een hoge of gebogen stoeprand.
• In fel zonlicht of zeer koud weer.
• Er zijn niet-originele Toyota-onderdelen voor de wielophanging (verla- gingsset enz.) gemonteerd.
Naast de hierboven genoemde voorbeelden kunnen er situaties zijn waarin
de sensor borden en andere voorwerpen door hun vorm dichterbij signaleert
dan deze in werkelijkheid zijn.
● Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 289 Friday, February 19, 2016 1:08 PM

2904-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)■
Als “Clean sonar.” (Reinig sonar) w eergegeven op het multi-informatie-
display.
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. In dat geval moet het
systeem na het reinigen van de sensor weer normaal werken.
Als een sensor is bevroren, wordt er mogelijk een waarschuwingsmelding
weergegeven of worden obstakels mogelijk niet gesignaleerd. Wanneer de
sensor is ontdooid, moet het systeem weer normaal werken.
■ Als “Check sonar system” (controleer sonarsysteem) wordt weergege-
ven op het multi-informatiedisplay
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wees alert tijdens het gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Monteer geen accessoires binnen het bereik van de sensor.
OPMERKING
■Aanwijzing bij het gebruik van de Toyota Parking Assist-sensor
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
● Als uw auto betrokken is geweest bij een aanrijding, worden de sensoren
beschadigd en kan het systeem buiten werking treden.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 290 Friday, February 19, 2016 1:08 PM

2914-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
Schakelaar Simple-IPA
Display
Controlelampje
Simple-IPA (Simple-Intelligent Parking
Assist)
∗
∗: Indien aanwezig
Simple-IPA is een systeem dat hulp biedt bij het fileparkeren. Bij
het fileparkeren of het parkeren in de ruimte achter een gepar-
keerde auto, wordt met behulp van de sensoren op de zijkant
van de voorbumper een ruimte g esignaleerd waar de auto kan
worden geparkeerd. Het inparkeren wordt vervolgens geassis-
teerd door de automatische werking van het stuurwiel.
Geschikte parkeerruimte signaleren
Auto in een gesignaleerde parkeerruimte parkeren
*
Stuurwiel draaien om in de beoogde ruimte te parkeren*
De auto is nu geparkeerd in de beoogde parkeerruimte*
*
: Het stuurwiel wordt automatisch bediend.
Schakelaar Simple-IPA en multi-informatiedisplay
1
2
3
4
1
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 291 Friday, February 19, 2016 1:08 PM

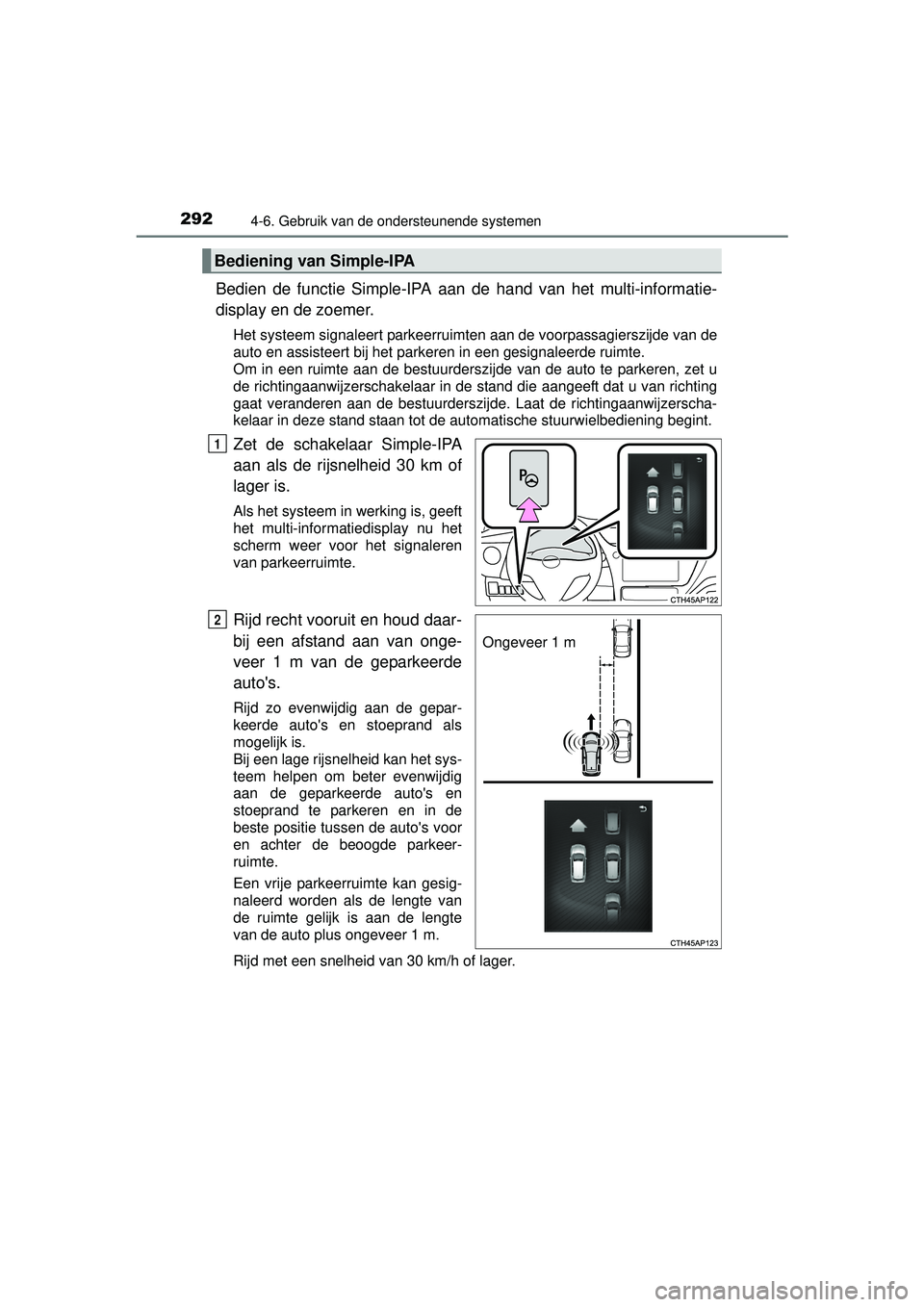

2924-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
Bedien de functie Simple-IPA aan de hand van het multi-informatie-
display en de zoemer.
Het systeem signaleert parkeerruimten aan de voorpassagierszijde van de
auto en assisteert bij het parkeren in een gesignaleerde ruimte.
Om in een ruimte aan de bestuurderszijde van de auto te parkeren, zet u
de richtingaanwijzerschakelaar in de stand die aangeeft dat u van richting
gaat veranderen aan de bestuurderszijde. Laat de richtingaanwijzerscha-
kelaar in deze stand staan tot de automatische stuurwielbediening begint.
Zet de schakelaar Simple-IPA
aan als de rijsnelheid 30 km of
lager is.
Als het systeem in werking is, geeft
het multi-informatiedisplay nu het
scherm weer voor het signaleren
van parkeerruimte.
Rijd recht vooruit en houd daar-
bij een afstand aan van onge-
veer 1 m van de geparkeerde
auto's.
Rijd zo evenwijdig aan de gepar-
keerde auto's en stoeprand als
mogelijk is.
Bij een lage rijsnelheid kan het sys-
teem helpen om beter evenwijdig
aan de geparkeerde auto's en
stoeprand te parkeren en in de
beste positie tussen de auto's voor
en achter de beoogde parkeer-
ruimte.
Een vrije parkeerruimte kan gesig-
naleerd worden als de lengte van
de ruimte gelijk is aan de lengte
van de auto plus ongeveer 1 m.
Rijd met een snelheid van 30 km/h of lager.
Bediening van Simple-IPA
1
Ongeveer 1 m
2
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 292 Friday, February 19, 2016 1:08 PM

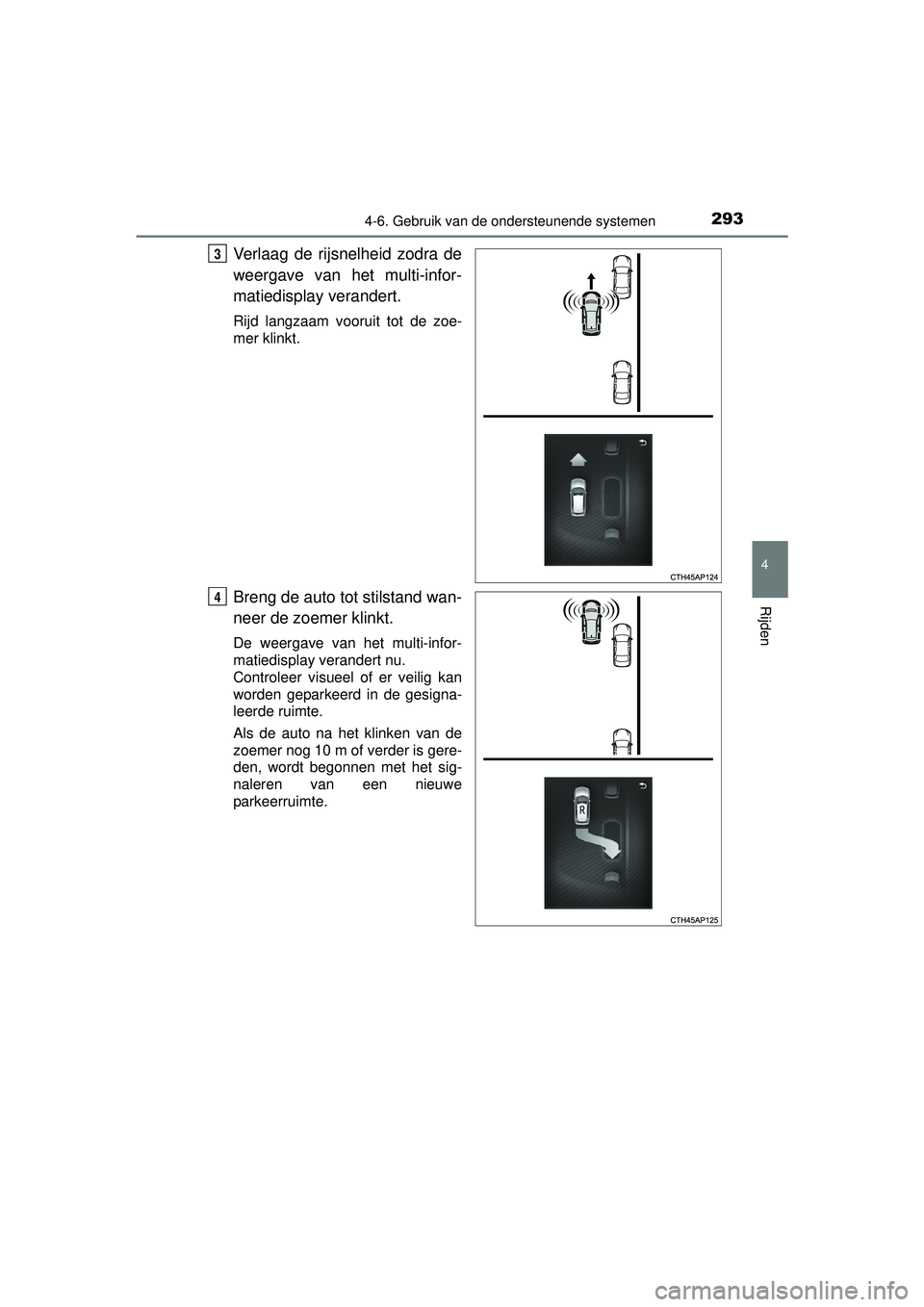

2934-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
Verlaag de rijsnelheid zodra de
weergave van het multi-infor-
matiedisplay verandert.
Rijd langzaam vooruit tot de zoe-
mer klinkt.
Breng de auto tot stilstand wan-
neer de zoemer klinkt.
De weergave van het multi-infor-
matiedisplay verandert nu.
Controleer visueel of er veilig kan
worden geparkeerd in de gesigna-
leerde ruimte.
Als de auto na het klinken van de
zoemer nog 10 m of verder is gere-
den, wordt begonnen met het sig-
naleren van een nieuwe
parkeerruimte.
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 293 Friday, February 19, 2016 1:08 PM

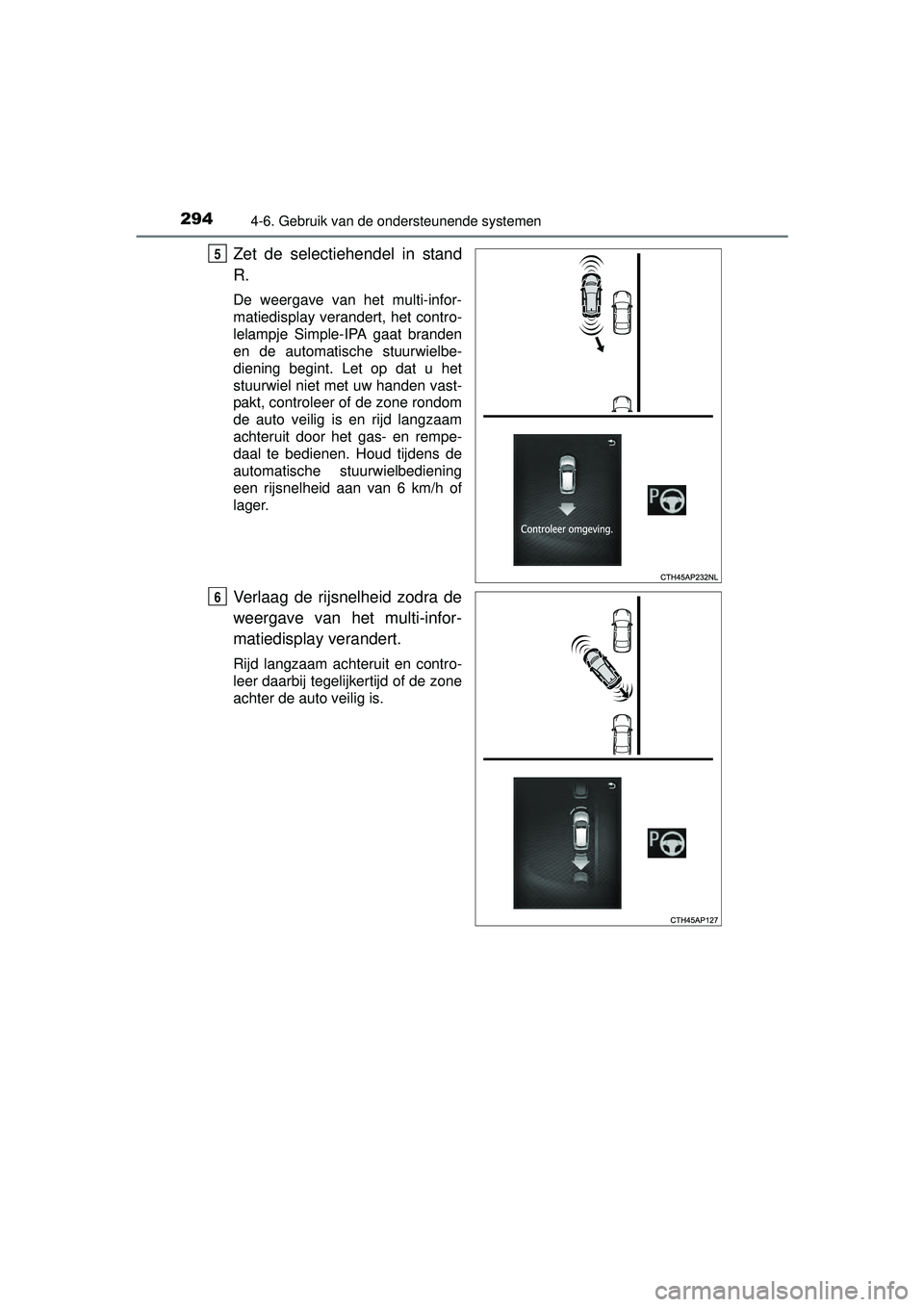

2944-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
Zet de selectiehendel in stand
R.
De weergave van het multi-infor-
matiedisplay verandert, het contro-
lelampje Simple-IPA gaat branden
en de automatische stuurwielbe-
diening begint. Let op dat u het
stuurwiel niet met uw handen vast-
pakt, controleer of de zone rondom
de auto veilig is en rijd langzaam
achteruit door het gas- en rempe-
daal te bedienen. Houd tijdens de
automatische stuurwielbediening
een rijsnelheid aan van 6 km/h of
lager.
Verlaag de rijsnelheid zodra de
weergave van het multi-infor-
matiedisplay verandert.
Rijd langzaam achteruit en contro-
leer daarbij tegelijkertijd of de zone
achter de auto veilig is.
5
6
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 294 Friday, February 19, 2016 1:08 PM

2954-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
Breng de auto onmiddellijk tot
stilstand als de waarschuwings-
zoemer achter van de Toyota
Parking Assist-sensor continu
klinkt.
De weergave van het multi-infor-
matiedisplay verandert als de
waarschuwingszoemer continu
gaat klinken.
Zet de selectiehendel in stand D.
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en controleer daar-
bij tegelijkertijd of de zone voor de auto veilig is.
Breng de auto onmiddellijk tot
stilstand als de waarschuwings-
zoemer voor van de Toyota
Parking Assist-sensor continu
klinkt.
De weergave van het multi-infor-
matiedisplay verandert als de
waarschuwingszoemer continu
gaat klinken.
7
8
9
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 295 Friday, February 19, 2016 1:08 PM

2964-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
Zet de selectiehendel in stand R.
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam achteruit als het stuurwiel niet meer draait en controleer
daarbij tegelijkertijd of de zone achter de auto veilig is.
Herhaal de stappen tot en
met tot de Parking Assist-
handeling voltooid is.
Als de Parking Assist-handeling
voltooid is, klinkt de zoemer, gaat
het controlelampje Simple-IPA uit
en verandert de weergave van het
multi-informatiedisplay.
Corrigeer indien vereist de positie
en/of de hoek van de auto om het
parkeren te voltooien.
10
117
10
Als er een waarschuwingsmelding verschijnt op het multi-infor-
matiedisplay
MeldingOorzaakWat u moet doen
“IPA slot not detected,
speed too high.” (IPA-
ruimte niet gesigna-
leerd, snelheid te hoog) De rijsnelheid was
hoger dan 30 km/h.
Beperk de rijsnelheid
tot 30 km/h of lager.
“IPA cancelled, take
over.” (IPA uitgescha-
keld, overnemen)
De schakelaar Simple-
IPA werd uitgezet.Zet de schakelaar Sim-
ple-IPA aan.
De schakelaar Simple-
IPA werd aangezet tij-
dens achteruitrijden.Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
De selectiehendel werd
in de stand R gezet tij-
dens het signaleren
van een parkeerruimte.Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
De selectiehendel is in
een andere stand dan
stand R gezet nadat de
automatische stuur-
wielbediening is begon-
nen en voordat de auto
een parkeerruimte in
gaat.
Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
