Grundsätzliches
Abb. 19
Einbauort und Entfaltungsbereich
de s
B
eifahrer-Frontairbags. Das Frontairbag-System bietet in Ergänzung
z
u den
Sic
herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und des Beifahrers bei Frontalkollisi-
onen mit höherer Unfallschwere. Es muss im-
mer der größtmögliche Abstand zum Frontair-
bag eingehalten werden ›››
Seite 51. Dadurch können sich die Frontairbags im Fal-
le einer Aus
lösung vollständig entfalten und
somit eine maximale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich
im Lenkrad ››› Abb. 18 und der Frontairbag für
den Beifahrer in der Instrumententafel
››› Abb. 19. Der Einbauort ist durch das Wort
„AIRBAG“ gekennzeichnet.
Die rot eingerahmten Bereiche ››› Abb. 18
und ››› Abb. 19 werden von den auslösenden
Frontairbags erfasst (Entfaltungsbereich).
Deshalb dürfen in diesen Bereichen niemals
Gegenstände abgelegt oder befestigt werden
››› in Frontairbags auf Seite 66. Die w
erk
-
seitig montier
ten Anbauteile werden vom
auslösenden Fahrer- und Beifahrer-Frontair-
bag nicht erfasst, z. B. die Basisplatte für die
Mobiltelefonhalterung.
Die Airbag-Abdeckungen öffnen sich und
bleiben beim Auslösen des Fahrer- und Bei-
fahrerairbags am Lenkrad ››› Abb. 18 bzw. der
Instrumententafel ››› Abb. 19 befestigt.
››› in Frontairbags auf Seite 66 Abschaltung des Beifahrer-Frontair-
b
ag
s Abb. 20
Auf der Beifahrerseite: Schlüssel-
s c
h
alter zum Ab- und Einschalten des Beifah-
rer-Frontairbags. Bei Befestigung eines rückwärts gerichteten
Kinder
s
itz
es auf dem Beifahrersitz muss der
Frontairbag des Beifahrers abgeschaltet wer-
den.
Beifahrer-Frontairbag abschalten
● Schalten Sie die Zündung aus.
● Tür auf der Beifahrerseite öffnen.
● Schlüsselbart des Fahrzeugschlüssels he-
rausk
lappen ›››
Seite 99.
● Drehen Sie den Schlüsselschalter mit dem
Fahrz
eugschlüssel in die Position AUS
››› Abb. 20.
● Tür auf der Beifahrerseite schließen. » 15
Page 18 of 252

Grundsätzliches
● Die K ontr
o
llleuchte in
der Instrumententafel leuchtet bei einge-
schalteter Zündung dauerhaft ›››
Sei-
te 67.
››› in Deaktivierung und Aktivierung
des vorderen Airbags des Beifahrers mit
dem Schlüsselschalter auf Seite 68
››› Seite 67 Seitenairbags
Abb. 21
Seitlich im Vordersitz: Einbauort des
Seit en
airb
ags. Abb. 22
Auf der linken Fahrzeugseite: Entfal-
tu n
gsbereich des Seitenairbags. Die Seitenairbags befinden sich jeweils in
den äußer
en
Sitz
lehnenpolstern des Fahrer-
sitzes und des Beifahrersitzes ››› Abb. 21. Ih-
re Position ist mit dem Wort „AIRBAG“ ge-
kennzeichnet. Der rot markierte Bereich
››› Abb. 22 weist den Entfaltungsbereich des
Seitenairbags aus.
Bei einer Seitenkollision löst der Seitenair-
bag an der Unfallseite des Fahrzeugs aus
››› Abb. 22 und reduziert so die Verletzungs-
gefahr der Insassen auf der dem Unfall zuge-
wandten Kopf- und Körperpartie.
››› in Seitenairbags* auf Seite 67 Kindersitze
W ic
htig
e Hinweise zum Beifahrer-
Frontairbag Abb. 23
Sonnenblende auf der Beifahrersei-
t e: Airb
ag
aufkleber. Abb. 24
Im hinteren Rahmen der Beifahrer-
tür: Aufk l
e
ber mit Angaben zum Airbag. 16
Page 19 of 252

Grundsätzliches
Auf der Sonnenblende und/oder dem hint-
er en
T
ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht. ››› in Wichtige Hinweise zum Beifahrer-
Frontairbag auf Seite 70
››› Seite 69 Befestigungssysteme
Abb. 25
Auf den Rücksitzen: möglicher Einbau
von Kinder s
itzen. Kindersitze immer gemäß der Einbauanlei-
t
u
n
g des Kindersitzherstellers richtig und si-
cher im Fahrzeug befestigen.
Der eingebaute Kindersitz muss dicht am
Fahrzeugsitz anliegen und darf sich nicht
mehr als 2,5 cm bewegen oder kippen las-
sen.
Kindersitze, die für die Befestigung mit ei-
nem Befestigungsgurt Top Tether vorgesehen
sind, müssen auch mit dem Befestigungsgurt
Top Tether im Fahrzeug befestigt werden ›››
Seite 20. Befestigungsgurt nur an den
dafür vorgesehenen Halteösen befestigen.
Nicht alle Verzurrösen können für Top Tether
verwendet werden. Befestigungsgurt Top
Tether immer so fest anziehen, dass der Kin-
dersitz fest und dicht mit dem jeweiligen
Sitzplatz verbunden ist.
Länderspezifische Befestigungssysteme
Varianten der Befestigungen ››› Abb. 25: Europa: ISOFIX-Halteösen u
nd oberer Be-
festigungsgurt ››› Seite 18 und ››› Sei-
te 20.
Dreipunkt-Sicherheitsgurt und oberer Be-
festigungsgurt ››› Seite 18.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz. A B
17
Page 20 of 252

Grundsätzliches
Kindersitze mit Sicherheitsgurt befes-
tig en Kindersitze mit der Beschriftung
univer sal auf
dem orangefarbenen Label dürfen mit dem
Sicherheitsgurt auf den Sitzplätzen befestigt
werden, die in der Tabelle mit einem u ge-
kennzeichnet sind.
Gewichts- gruppeBeifahrer vorn a)Sitzplätze auf
der Rücksitz- bank
Gruppe 0bis 10 kguu
Gruppe 0+ bis 13 kguu
Gruppe 1
9 bis 18 kguu
Gruppe 2
15 bis 25 kguu
Gruppe 3
22 bis 36 kguu
a) Es sind die jeweilige Gesetzgebung des Landes sowie die
Herstellervorschriften zu Verwendung und Einbau von Kindersit-
zen einzuhalten.
Kindersitz mit Sicherheitsgurt befestigen
● Lesen und beachten Sie die Anleitung des
Kindersitzher
stellers.
● Beifahrersitz bzw. Rücksitzbank ganz nach
hinten sc
hieben und bei verstellbarer Rü- ckenlehne diese in eine aufrechte Position
bringen
›
›› Seite 51.
● Kindersitz gemäß der Anleitung des Kinder-
sitzhers
tellers auf den Sitz stellen.
● Sicherheitsgurt nach der Anleitung des Kin-
dersitzher
stellers anlegen bzw. durch den
Kindersitz führen.
● Darauf achten, dass der Sicherheitsgurt
nicht
verdreht ist.
● Stecken Sie die Schlosszunge in das zum
Sitz gehör
ende Schlossteil, bis es hörbar ein-
rastet.
● Das obere Gurtband muss fest und voll-
ständig am Kinders
itz anliegen.
● Zugprobe am Sicherheitsgurt machen –
das
untere Gurtband darf sich nicht mehr he-
rausziehen lassen.
Kindersitz ausbauen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen.
● Rote Taste im Gurtschloss drücken. Die
Schlo
sszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit da
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
● Kindersitz aus dem Fahrzeug nehmen.
››› in Sicherheitshinweise auf
Seite 71 Befestigen mit dem ISOFIX-System
Abb. 26
Am Fahrzeugsitz: Kennzeichnungsva-
ri ant
en der u
nteren Kindersitzverankerungs-
punkte. Je zw
ei Halteösen, die sogenannten unteren
V er
ankerungspunkte, befinden sich an jedem
Sitzplatz in der Rücksitzbank.
Übersichtstabelle über den Einbau mit dem
ISOFIX-System
In der folgenden Tabelle sind die Möglichkei-
ten für die Befestigung von ISOFIX- bzw. i-
Size-Kindersitzen an den ISOFIX-Veranke-
rungspunkten der verschiedenen Sitzplätze
im Fahrzeug angegeben. 18
Page 21 of 252

GrundsätzlichesAlters-
gruppeGrößen- klasseBeifahrer- sitzSitzplät-
ze auf der Rücksitz- bank
Gruppe 0:
bis 10 kgEXIL-SU
Gruppe 0+:
bis 13 kgEX
IL-SUDX
CX
Gruppe 1:
von 9 bis 18
kg
DX
IL-SU IUFCX
BX
B1X
AX
Gruppe 2:
von 15 bis
25 kg–XIL-SU
Gruppe 3:
von 22 bis
36 kg–XIL-SU
Kinderrück-
haltesystem
i-Size–XX ●
Größenklasse: Die Größen an
g
abe ent-
spricht dem Körpergewicht, für den der Kin-
dersitz zugelassen ist. Im Fall von Kindersit-
zen mit der Zulassungskategorie universal oder semi-universal ist die Größenklassen
am ECE
-Prüfsiegel angegeben. Die Größen-
klasse ist am jeweiligen Kindersitz angege-
ben.
● X: Sitzplatz zur Befestigung eines ISOFIX-
bzw
. i-Size-Kindersitzes dieser Gruppe nicht
geeignet.
● IL-SU: Sitzplatz zur Befestigung eines ISO-
FIX-Kinder
sitzes mit der Zulassungskategorie
semi-universal geeignet. Fahrzeugliste des
Kindersitzherstellers beachten.
● IUF: Sitzplatz zur Befestigung eines ISOFIX-
Kinders
itzes mit der Zulassungskategorie
universal geeignet.
Kindersitze mit starrer Befestigung
Beim Einbau eines Kindersitzes mit starrer
Befestigung können Einführhilfen verwendet
werden. Diese Elemente erleichtern die Mon-
tage, schützen die Bezüge und sind Bestand-
teil des Lieferumfangs des Kindersitzes oder
sind beim SEAT-Händler erhältlich. Sie wer-
den bei Bedarf an beiden Verankerungspunk-
ten des Fahrzeugs verankert ››› in Sicher-
heit shin
w
eise auf Seite 71.
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 71.
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ›››
Abb. 26 stecken. Kindersitz muss si-
cher und hörbar einrasten. ●
Zugpro
be an beiden Seiten des Kindersit-
zes durchführen.
Kindersitz mit einstellbaren Befestigungs-
gurten
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 71.
● Kindersitz auf die Sitzfläche stellen und die
Haken der Bef
estigungsgurte in die Halte-
ösen einhängen ››› Abb. 26.
● Befestigungsgurte an der jeweiligen Ein-
stel
lvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Zugprobe an beiden Seiten des Kindersit-
zes
durchführen.
››› in Sicherheitshinweise auf
Seite 71 19
Page 22 of 252

Grundsätzliches
Kindersitz mit Befestigungsgurt Top
T ether bef
e
stigenAbb. 27
Beispiel eines eingehängten oberen
B ef
e
stigungsgurts. ●
Beim Ein- oder Ausbau die Anleitung des
Kinder s
itzher
stellers beachten ››› in
Sic herheit
shin
weise auf Seite 71.
● Sitzlehne entriegeln und Lehne etwas nach
vorn kl
appen ››› Seite 12.
● Hinter dem Kindersitz befindliche Kopfstüt-
ze aus
bauen und sicher im Fahrzeug verstau-
en ›››
Seite 51.
● Oberen Befestigungsgurt des Kindersitzes
zwis
chen Sitzlehne und Gepäckraumabde-
ckung nach hinten in den Gepäckraum füh-
ren.
● Sitzlehne zurückklappen und Lehne fest in
die Verrie
gelung drücken.
● Kindersitz an den unteren Verankerungs-
punkt
en befestigen ››› Seite 18 ●
Oberen B
efestigungsgurt im Gepäckraum
in die entsprechende Halteöse einhaken
››› Abb. 27.
● Gurt festspannen, damit der Kindersitz
oben an der Sitz
lehne anliegt.
››› in Sicherheitshinweise auf
Seite 71 Fahrzeug starten
Zündsc
hloss Abb. 28
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs
sel in das Zündschloss und starten Sie
den Motor. Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position N stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c
hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u
nd bringen Sie den Wählhebel in Stel-
lung N. 20
Page 23 of 252

Grundsätzliches
● Dr ehen
Sie den
Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.
››› in Zündung anschließen und Motor
starten auf Seite 145
››› Seite 145 Licht und Sicht
Lic ht
s
chalter Abb. 29
Instrumententafel: Bedienelement
Lic ht Schalter in die gewünschte Position drehen
› ›
›
Abb. 29.
Sym-
bolZündung ausZündung ein
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Licht ausgeschaltet
oder Tagfahrlicht
eingeschaltet.
Die Orientierungs-
lichter „Coming ho-
me“ und „Leaving
home“ können einge-
schaltet sein.Automatische Steu-
erung des Abblend-
lichts und des Tag-
fahrlichts.
Standlicht eingeschaltet.
Sym-
bolZündung ausZündung ein
Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.
Nebelscheinwerfer: Ziehen Sie den Schal-
t er au
s Position oder bis zur ersten
Raste.
Nebelschlussleuchte: Ziehen Sie den
Schalter vollständig aus den Positionen ,
oder .
Nebelleuchten ausschalten: Drücken Sie den
Lichtschalter oder drehen Sie ihn in Stellung
.
››› in Licht ein- und ausschalten auf
Seite 112
››› Seite 111 21
Page 24 of 252

Grundsätzliches

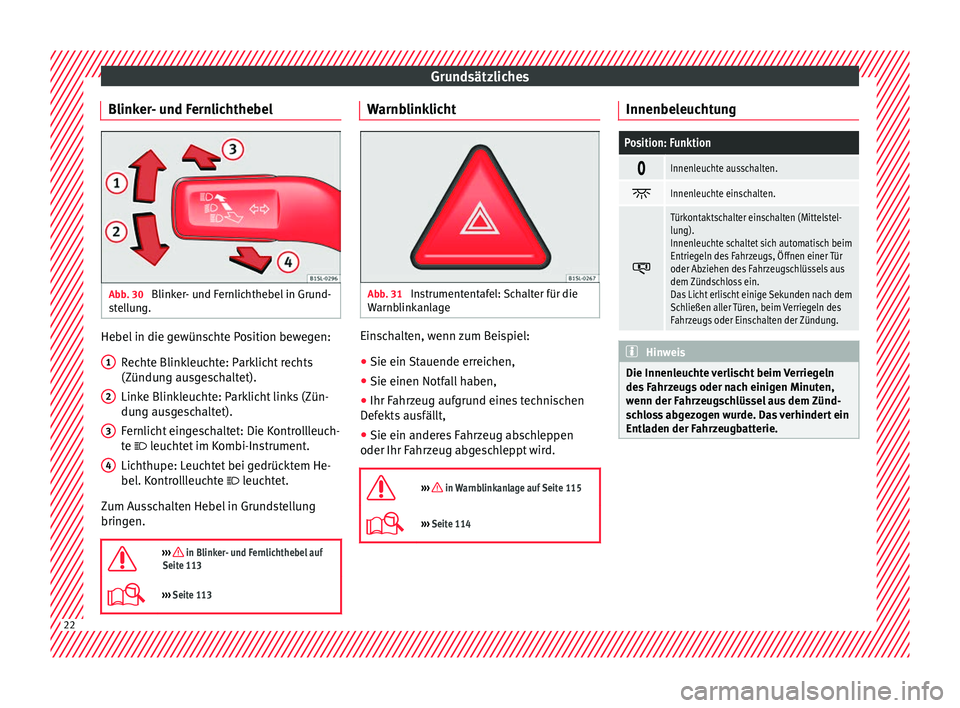

Blinker- und Fernlichthebel Abb. 30
Blinker- und Fernlichthebel in Grund-
s t
el
lung. Hebel in die gewünschte Position bewegen:
Rec
ht
e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.
››› in Blinker- und Fernlichthebel auf
Seite 113
››› Seite 113 1
2
3
4 Warnblinklicht
Abb. 31
Instrumententafel: Schalter für die
W arnb
link
anlage Einschalten, wenn zum Beispiel:
●
Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen
D ef
ekts
ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.
››› in Warnblinkanlage auf Seite 115
››› Seite 114 Innenbeleuchtung
Position: Funktion
Innenleuchte ausschalten.
Innenleuchte einschalten.
Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchte schaltet sich automatisch beim
Entriegeln des Fahrzeugs, Öffnen einer Tür
oder Abziehen des Fahrzeugschlüssels aus
dem Zündschloss ein.
Das Licht erlischt einige Sekunden nach dem
Schließen aller Türen, beim Verriegeln des
Fahrzeugs oder Einschalten der Zündung.
Hinweis
Die Innenleuchte verlischt beim Verriegeln
des F
ahrzeugs oder nach einigen Minuten,
wenn der Fahrzeugschlüssel aus dem Zünd-
schloss abgezogen wurde. Das verhindert ein
Entladen der Fahrzeugbatterie. 22
