2016 Peugeot Partner Tepee Návod k obsluze (in Czech)

103
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

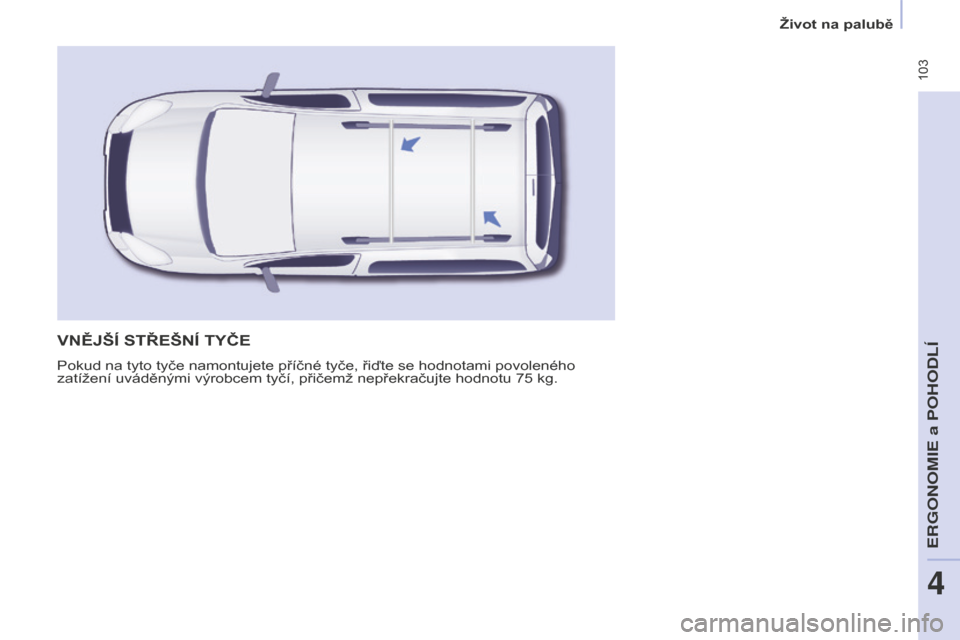

VNĚJšÍ STŘEšNÍ TYČE
Pokud na tyto tyče namontujete příčné tyče, řiďte se hodnotami povoleného
zatížení uváděnými výrobcem tyčí, přičemž nepřekračujte hodnotu 75 kg.
ERGONOMIE a POHODL\315
4
Život na palubě

104
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

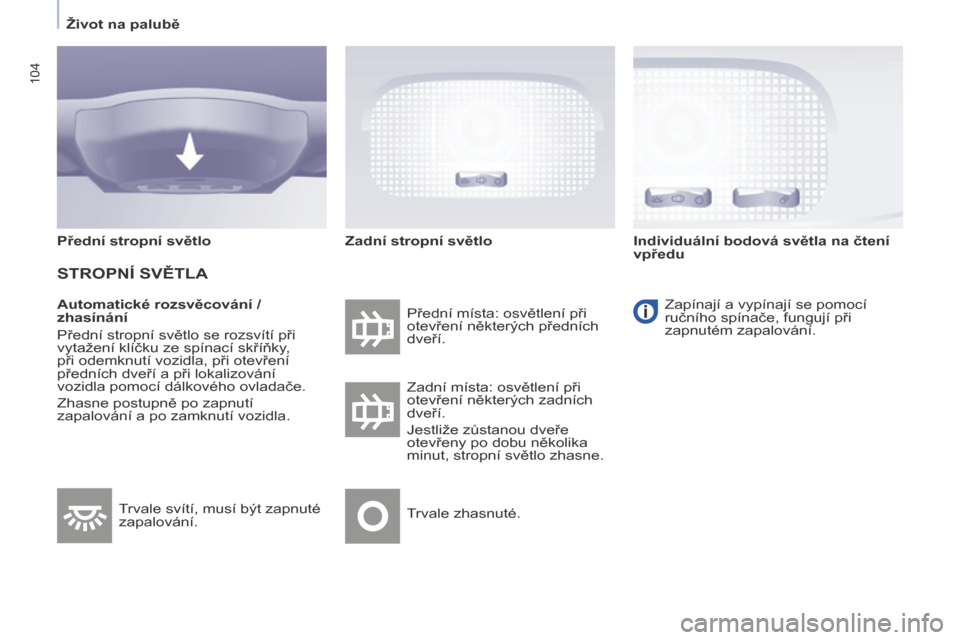

Automatické rozsvěcování /
zhasínání
Přední stropní světlo se rozsvítí při
vytažení klíčku ze spínací skříňky,
při odemknutí vozidla, při otevření
předních dveří a při lokalizování
vozidla pomocí dálkového ovladače.
Zhasne postupně po zapnutí
zapalování a po zamknutí vozidla. Přední místa: osvětlení při
otevření některých předních
dveří.
Zapínají a vypínají se pomocí
ručního spínače, fungují při
zapnutém zapalování.
Zadní místa: osvětlení při
otevření některých zadních
dveří.
Jestliže zůstanou dveře
otevřeny po dobu několika
minut, stropní světlo zhasne.
Trvale zhasnuté.
Trvale svítí, musí být zapnuté
zapalování.
Přední stropní světlo
STROPNÍ SVĚTLA
Zadní stropní světlo
Individuální bodová světla na čtení
vpředu
Život na palubě

105
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

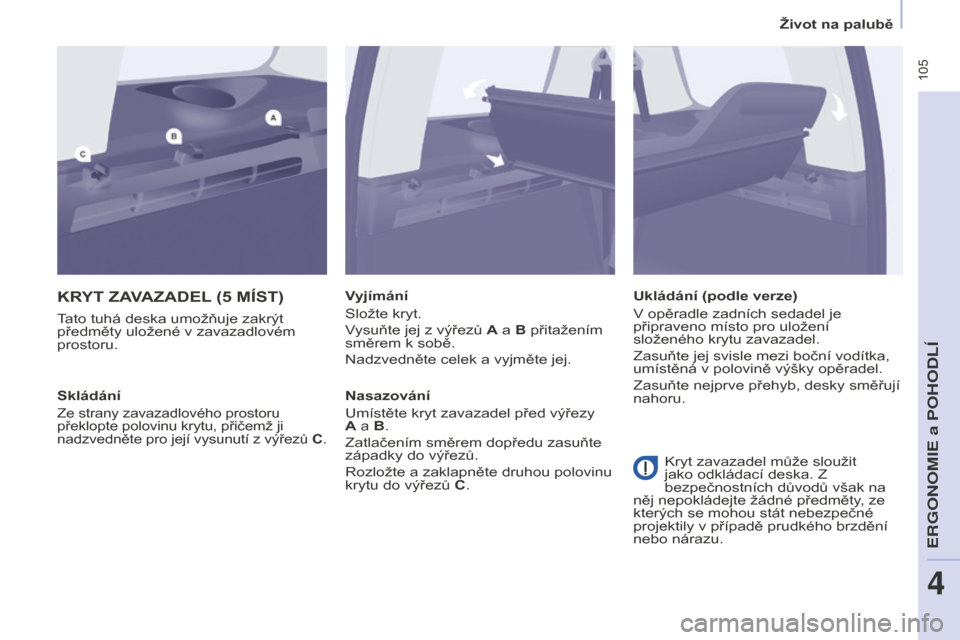

KRYT ZAVAZADEL (5 MÍST)
Tato tuhá deska umožňuje zakrýt
předměty uložené v zavazadlovém
prostoru. Vyjímání
Složte kryt.
Vysuňte jej z výřezů A a B přitažením
směrem k sobě.
Nadzvedněte celek a vyjměte jej.
Nasazování
Umístěte kryt zavazadel před výřezy
A a B.
Zatlačením směrem dopředu zasuňte
západky do výřezů.
Rozložte a zaklapněte druhou polovinu
krytu do výřezů C.
Skládání
Ze strany zavazadlového prostoru
překlopte polovinu krytu, přičemž ji
nadzvedněte pro její vysunutí z výřezů
C.
Ukládání (podle verze)
V opěradle zadních sedadel je
připraveno místo pro uložení
složeného krytu zavazadel.
Zasuňte jej svisle mezi boční vodítka,
umístěná v polovině výšky opěradel.
Zasuňte nejprve přehyb, desky směřují
nahoru.
Kryt zavazadel může sloužit
jako odkládací deska. Z
bezpečnostních důvodů však na
něj nepokládejte žádné předměty, ze
kterých se mohou stát nebezpečné
projektily v případě prudkého brzdění
nebo nárazu.
ERGONOMIE a POHODL

106
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

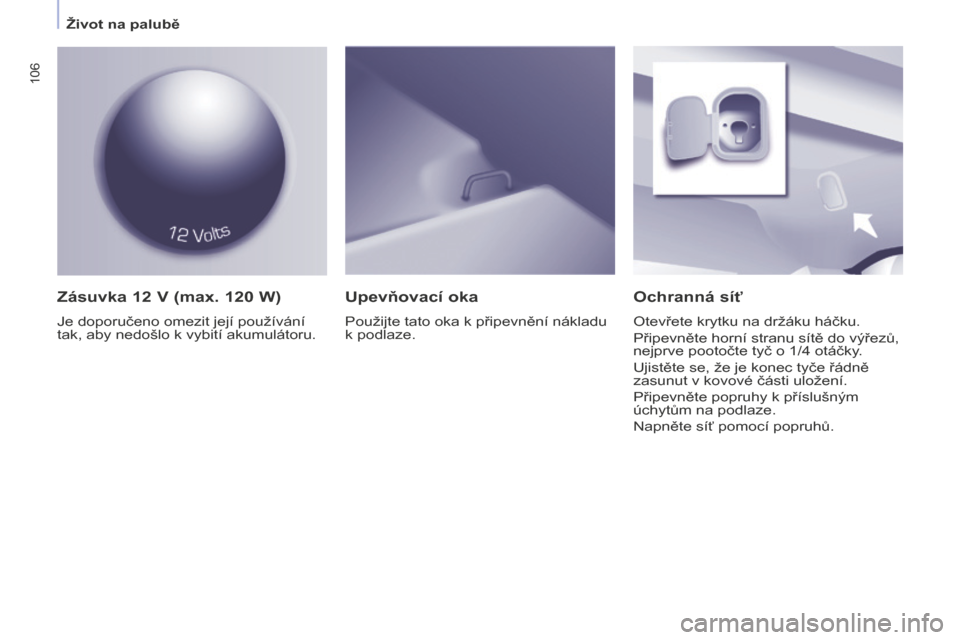

Zásuvka 12 V (max. 120 W)
Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.
Ochranná síť
Otevřete krytku na držáku háčku.
Připevněte horní stranu sítě do výřezů,
nejprve pootočte tyč o 1/4
otáčky

.
Ujistěte se, že je konec tyče řádně
zasunut v kovové části uložení.
Připevněte popruhy k příslušným
úchytům na podlaze.
Napněte síť pomocí popruhů.
Upevňovací oka
Použijte tato oka k připevnění nákladu
k podlaze.
Život na palubě

107
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

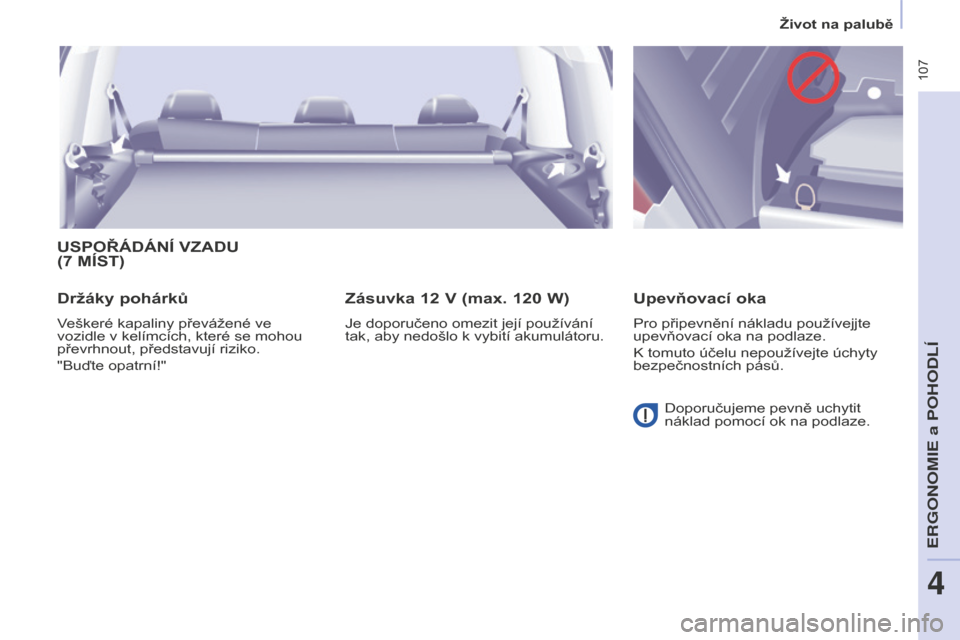

USPOŘÁDÁNÍ VZADU
(7 MÍST)
Držáky
pohárků
Veškeré kapaliny převážené ve
vozidle v kelímcích, které se mohou
převrhnout, představují riziko.
"Buďte opatrní!"
Zásuvka 12 V (max. 120 W)
Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.
Upevňovací oka
Pro připevnění nákladu používejjte
upevňovací oka na podlaze.
K tomuto účelu nepoužívejte úchyty
bezpečnostních pásů.
Doporučujeme pevně uchytit
náklad pomocí ok na podlaze.
ERGONOMIE a POHODL\315
4
Život na palubě

108
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

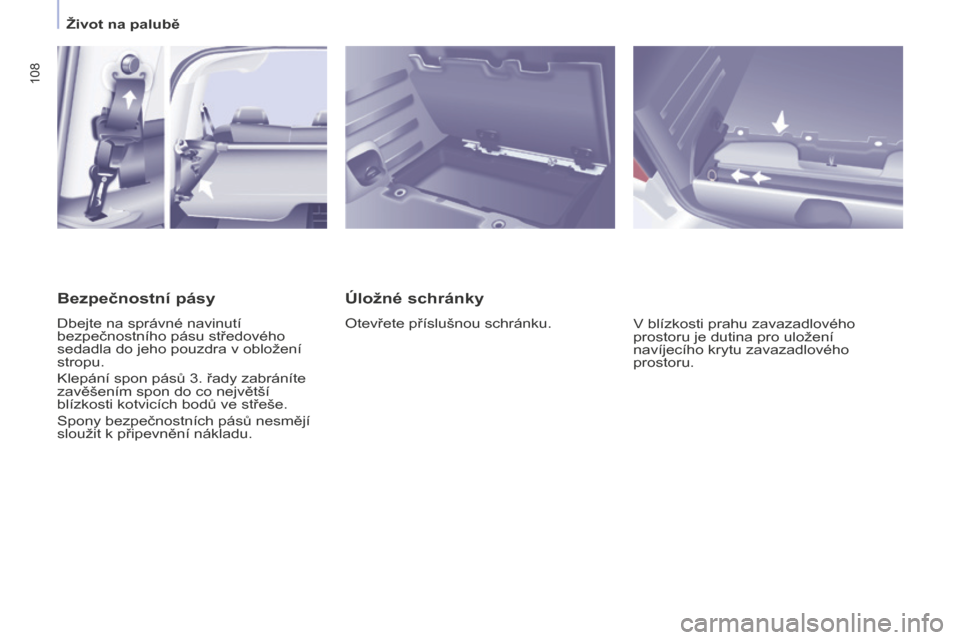

Úložné schránky
Otevřete příslušnou schránku.
V blízkosti prahu zavazadlového
prostoru je dutina pro uložení
navíjecího krytu zavazadlového
prostoru.
Bezpečnostní pásy
Dbejte na správné navinutí
bezpečnostního pásu středového
sedadla do jeho pouzdra v obložení
stropu.
Klepání spon pásů 3. řady zabráníte
zavěšením spon do co největší
blízkosti kotvicích bodů ve střeše.
Spony bezpečnostních pásů nesmějí
sloužit k připevnění nákladu.
Život na palubě

109
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

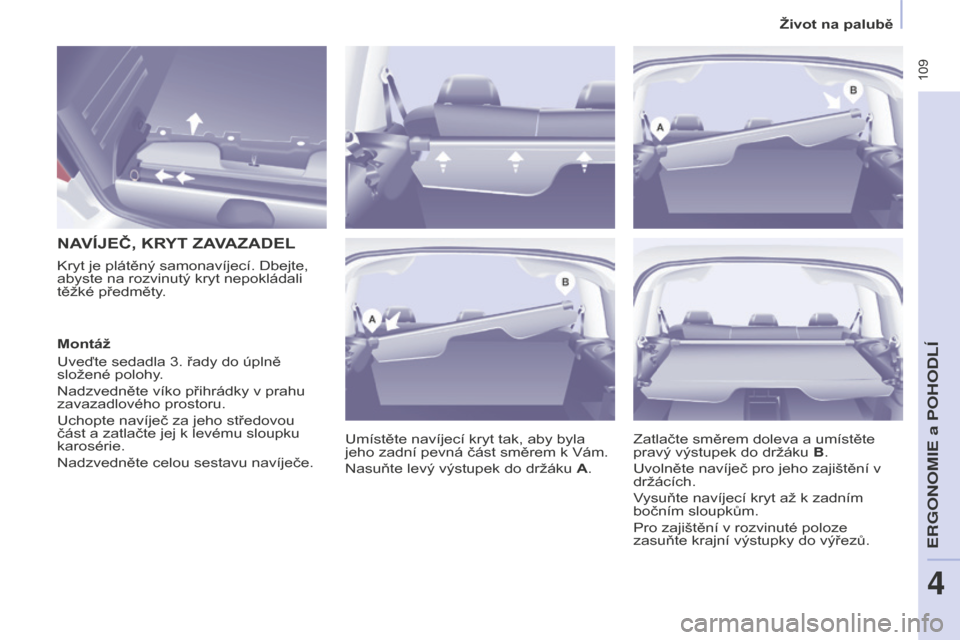

NAVÍJEČ, KRYT ZAVAZADEL
Umístěte navíjecí kryt tak, aby byla
jeho zadní pevná část směrem k Vám.
Nasuňte levý výstupek do držáku A.
Kryt je plátěný samonavíjecí. Dbejte,
abyste na rozvinutý kryt nepokládali
těžké předměty.
Zatlačte směrem doleva a umístěte
pravý výstupek do držáku B.
Uvolněte navíječ pro jeho zajištění v
držácích.
Vysuňte navíjecí kryt až k zadním
bočním sloupkům.
Pro zajištění v rozvinuté poloze
zasuňte krajní výstupky do výřezů.
Montáž
Uveďte sedadla 3. řady do úplně
složené polohy.
Nadzvedněte víko přihrádky v prahu
zavazadlového prostoru.
Uchopte navíječ za jeho středovou
část a zatlačte jej k levému sloupku
karosérie.
Nadzvedněte celou sestavu navíječe.
ERGONOMIE a POHODL

11 0
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015

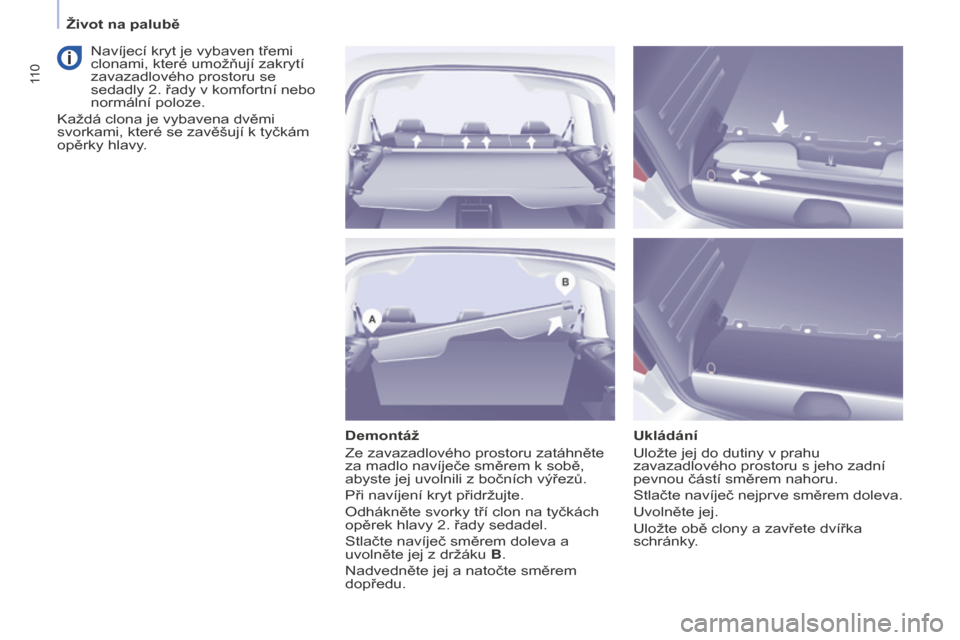

Demontáž
Ze zavazadlového prostoru zatáhněte
za madlo navíječe směrem k sobě,
abyste jej uvolnili z bočních výřezů.
Při navíjení kryt přidržujte.
Odhákněte svorky tří clon na tyčkách
opěrek hlavy 2. řady sedadel.
Stlačte navíječ směrem doleva a
uvolněte jej z držáku B.
Nadvedněte jej a natočte směrem
dopředu. Ukládání
Uložte jej do dutiny v prahu
zavazadlového prostoru s jeho zadní
pevnou částí směrem nahoru.
Stlačte navíječ nejprve směrem doleva.
Uvolněte jej.
Uložte obě clony a zavřete dvířka
schránky.
Navíjecí kryt je vybaven třemi
clonami, které umožňují zakrytí
zavazadlového prostoru se
sedadly 2. řady v komfortní nebo
normální poloze.
Každá clona je vybavena dvěmi
svorkami, které se zavěšují k tyčkám
opěrky hlavy.
Život na palubě
