2016 Peugeot Partner Tepee Návod k obsluze (in Czech)

175
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
- Nasaďte kolo na náboj a rukou
mírně utáhněte šrouby.
-
Proveďte první utažení klikou na
demontáž šroubů kola.
5. Montáž rezervního kola
- Stočte úplně zvedák pro postavení
vozidla na zem a odkliďte jej.
-
Dotáhněte šrouby kola klikou na
demontáž šroubů bez nadměrné
síly.
-
Umístěte poškozené kolo do koše. -
Zavěste koš na hák a potom koš
dotažením šroubu klikou zvedněte.
-
Dotáhněte šroub úplně, poté
ověřte, že je kolo naplocho
přitisknuto k podlaze.
Pokud tomu tak není, opakujte postup.
Nikdy si nelehejte pod vozidlo,
které je podepřeno pouze
zvedákem (použijte stojánek).
Nepoužívejte nikdy místo kliky na
šrouby kola dotahovačku.
8
R
Výměna kola

176
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015

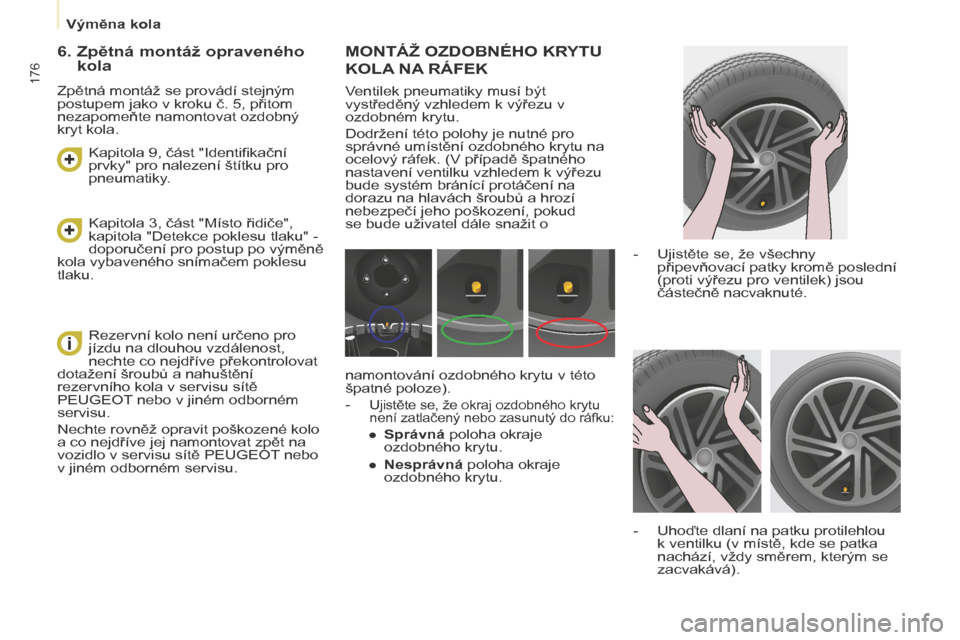

MONTÁž OZDOBNÉHO KRYTU
KOLA NA RÁFEK
Ventilek pneumatiky musí být
vystředěný vzhledem k výřezu v
ozdobném krytu.
Dodržení této polohy je nutné pro
správné umístění ozdobného krytu na
ocelový ráfek. (V případě špatného
nastavení ventilku vzhledem k výřezu
bude systém bránící protáčení na
dorazu na hlavách šroubů a hrozí
nebezpečí jeho poškození, pokud
se bude uživatel dále snažit o -
Ujistěte se, že všechny
připevňovací patky kromě poslední
(proti výřezu pro ventilek) jsou
částečně nacvaknuté.
-
Uhoďte dlaní na patku protilehlou
k ventilku (v místě, kde se patka
nachází, vždy směrem, kterým se
zacvakává).
namontování ozdobného krytu v této
špatné poloze).
-
Ujistěte se, že okraj ozdobného krytu
není zatlačený nebo zasunutý do ráfku:
● Správná poloha okraje
ozdobného krytu.
●
Nesprávná poloha okraje
ozdobného krytu.
6. Zpětná montáž opraveného
kola
Zpětná montáž se provádí stejným
postupem jako v kroku č. 5, přitom
nezapomeňte namontovat ozdobný
kryt kola.
Kapitola 3, část "Místo řidiče",
kapitola "Detekce poklesu tlaku" -
doporučení pro postup po výměně
kola vybaveného snímačem poklesu
tlaku. Kapitola 9, část "Identifikační
prvky" pro nalezení štítku pro
pneumatiky.
Rezervní kolo není určeno pro
jízdu na dlouhou vzdálenost,
nechte co nejdříve překontrolovat
dotažení šroubů a nahuštění
rezervního kola v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.
Nechte rovněž opravit poškozené kolo
a co nejdříve jej namontovat zpět na
vozidlo v servisu sítě PEUGEOT nebo
v jiném odborném servisu.
Výměna kola

177
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015

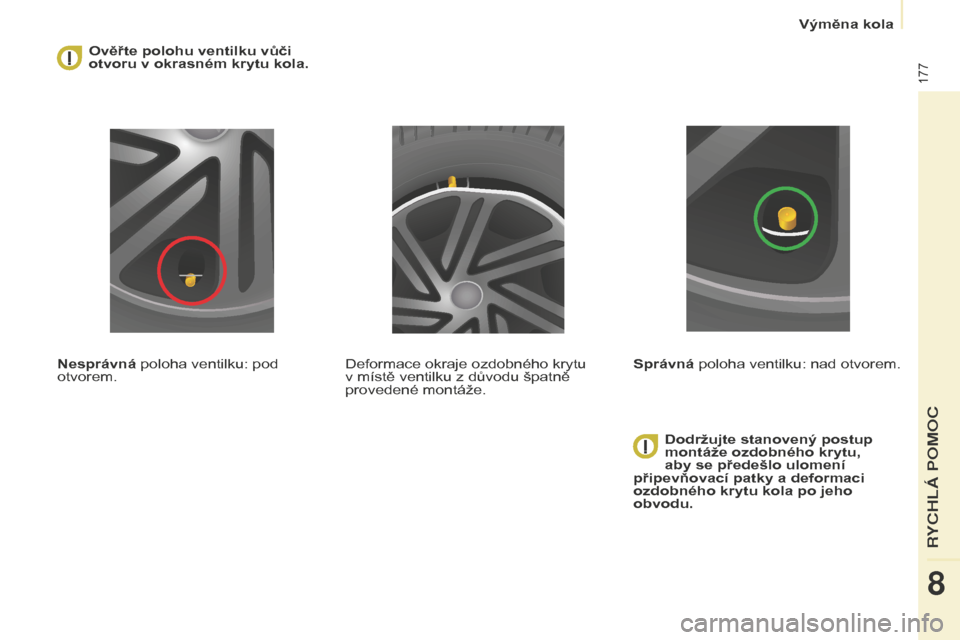

Ověřte polohu ventilku vůči
otvoru v okrasném krytu kola.
Nesprávná poloha ventilku: pod
otvorem. Dodržujte stanovený postup
montáže ozdobného krytu,
aby se předešlo ulomení
připevňovací patky a deformaci
ozdobného krytu kola po jeho
obvodu.
Deformace okraje ozdobného krytu
v místě ventilku z důvodu špatně
provedené montáže.
Správná poloha ventilku: nad otvorem.
8
R
Výměna kola

178
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015

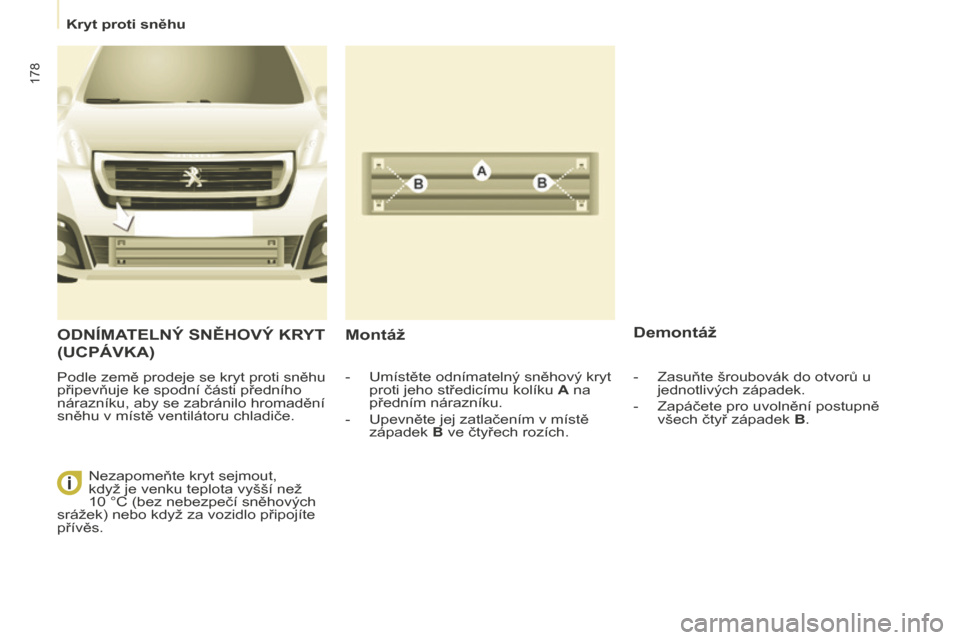

Kryt proti sněhu
ODNÍMATELNÝ SNĚHOVÝ KRYT
(UCPÁVKA)
Podle země prodeje se kryt proti sněhu
připevňuje ke spodní části předního
nárazníku, aby se zabránilo hromadění
sněhu v místě ventilátoru chladiče.
MontážDemontáž
- Umístěte odnímatelný sněhový kryt
proti jeho středicímu kolíku A
na
předním nárazníku.
-
Upevněte jej zatlačením v místě
západek B

ve čtyřech rozích.
Nezapomeňte kryt sejmout,
když je venku teplota vyšší než
10
°C (bez nebezpečí sněhových
srážek) nebo když za vozidlo připojíte
přívěs. -
Zasuňte šroubovák do otvorů u
jednotlivých západek.
-
Zapáčete pro uvolnění postupně
všech čtyř západek B

.

179
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015

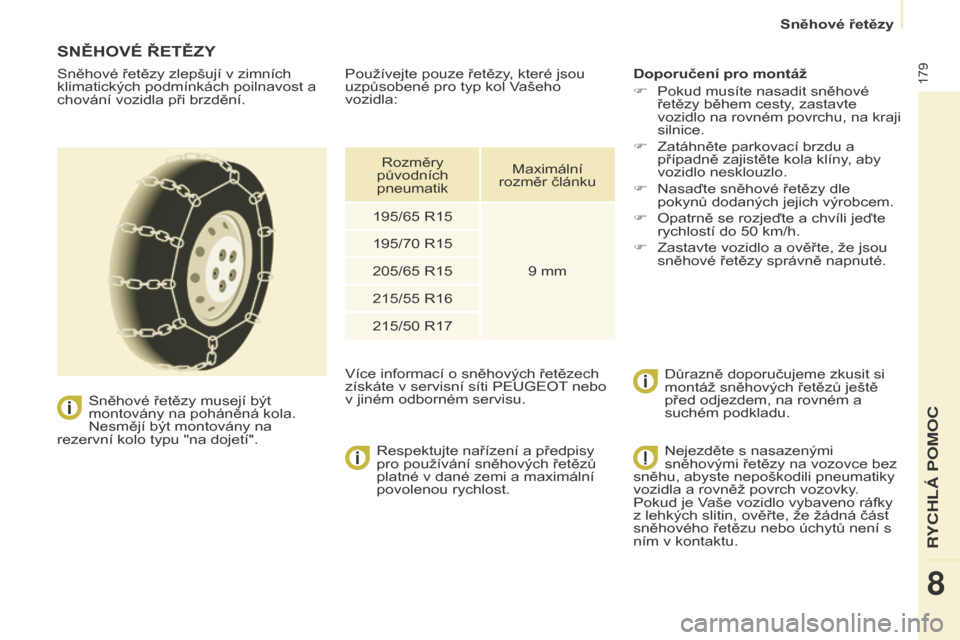

SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních
klimatických podmínkách poilnavost a
chování vozidla při brzdění.Sněhové řetězy musejí být
montovány na poháněná kola.
Nesmějí být montovány na
rezervní kolo typu "na dojetí".
Respektujte nařízení a předpisy
pro používání sněhových řetězů
platné v dané zemi a maximální
povolenou rychlost. Doporučení pro montáž
F
Pokud musíte nasadit sněhové
řetězy během cesty, zastavte
vozidlo na rovném povrchu, na kraji
silnice.
F
Zatáhněte parkovací brzdu a
případně zajistěte kola klíny, aby
vozidlo nesklouzlo.
F
Nasaďte sněhové řetězy dle
pokynů dodaných jejich výrobcem.
F
Opatrně se rozjeďte a chvíli jeďte
rychlostí do 50 km/h.
F
Zastavte vozidlo a ověřte, že jsou
sněhové řetězy správně napnuté.
Důrazně doporučujeme zkusit si
montáž sněhových řetězů ještě
před odjezdem, na rovném a
suchém podkladu.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol V

ašeho
vozidla:
Více informací o sněhových řetězech
získáte v servisní síti PEUGEOT nebo
v jiném odborném servisu. Rozměry
původních
pneumatik Maximální
rozměr článku
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
Nejezděte s nasazenými
sněhovými řetězy na vozovce bez
sněhu, abyste nepoškodili pneumatiky
vozidla a rovněž povrch vozovky

.
Pokud je Vaše vozidlo vybaveno ráfky
z lehkých slitin, ověřte, že žádná část
sněhového řetězu nebo úchytů není s
ním v kontaktu.
8
R
Sněhové řetězy

180
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
VÝMĚNA žÁROVKY
Typ A
Žárovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Typ C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z jejího uložení. Typ B
Žárovka s bajonetovou
objímkou: zatlačte na
žárovku a pootočte ji
proti směru pohybu
hodinových ručiček.
Typy žárovek
Ve vozidle jsou použity různé typy
žárovek. Pro jejich vyjmutí :
Typ D
Elektroluminiscenční
dioda (LED): pro výměnu
denních světel se obraťte
na servis sítě PEUGEOT
nebo na jiný odborný
servis.
Výměna žárovky

181
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
2. Obrysová světla
Typ A, W5W - 5W
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-
Vyjměte držák žárovky

,
namontovaný tlakem, zatažením za
konektor.
-
Vyměňte žárovku.
-
Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Přední světla
1. Potkávací světla / Dálková světla
Typ C , H4
- 55W
-
Sundejte střední víko zatažením za
jazýček z měkké pryže.
-
Odpojte elektrický konektor.
-
Uvolněte zajišťovací jazýček.
-
Vyměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkami
na světle.
-
Vraťte na místo zajišťovací jazýček.
-
Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti.
Mytí vysokotlakým proudem vody Otevřete kapotu motoru. Pro přístup k
žárovkám vsuňte ruku za optický blok.
Při montáži žárovek provádějte
demontážní úkony v opačném pořadí a
nakonec ověřte řádné zajištění kapoty.
Výměna halogenových žárovek
musí být prováděna s vypnutým
světlometem. V

yčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
Výměna žárovek se provádí na
vozidle s vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3
minuty

, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud
na světlomety, světla a jejich okolí,
aby nedošlo k poškození ochranného
průhledného laku a těsnění.
8
R
Výměna žárovky

182
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
3. Směrová světla
Typ B, PY21W - 21W (jantarová barva)
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-
Pootočte držák žárovky o čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-
Zatlačte mírně na žárovku a
pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-
Vyměňte žárovku.
-
Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C

, H1
- 55W
-
Vyjměte tři upevňovací spony
a upevňovací šroub podběhu,
nacházející se pod nárazníkem.
-
Odsuňte podběh směrem nahoru.
-
Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v horní části. -
Vyjměte držák žárovky sevřením
dvou příchytek (nahoře a dole)
palcem a ukazováčkem.
-
Vyměňte celý modul (držák žárovky
a žárovku).
-
Při zpětné montáži modulu a
nárazníku postupujte v opačném
pořadí úkonů než při demontáži.
Výměna žárovky
