2016 Peugeot Partner Tepee Návod k obsluze (in Czech)

87
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla
Naklánění opěradla
-
S pomocí ovladače nastavte sklon.
Sklápění opěradla do polohy stolku
-
Umístěte opěrky hlavy do dolní
polohy.
-
Zatáhněte za ovladač pro sklopení
opěradla na sedák. Rozkládání opěradla
-
Odjistěte opěradlo zatažením
ovladače, poté vraťte opěradlo do
původní polohy.
-
Ověřte řádné zajištění celého
sedadla.
Skládání sedadla
-
Složte opěradlo do polohy stolku.
-
Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění jeho
zadních kotvicích bodů.
-
Překlopte celé sedadlo směrem
dopředu.
Modularita sedadla 2. řadyRozkládání sedadla
-
Překlopte celé sedadlo směrem
dozadu.
Před rozložením sedadla
zkontrolujte,:
-
zda se ve 3. řadě nenacházejí
nohy spolujezdců v místě
ukotvení sedadla k podlaze,
-
správné zajištění sedadla do
kotvicích bodů na podlaze,
-
disponibilitu bezpečnostního
pásu pro cestujícího.
ERGONOMIE a POHODL\315
4

88
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla

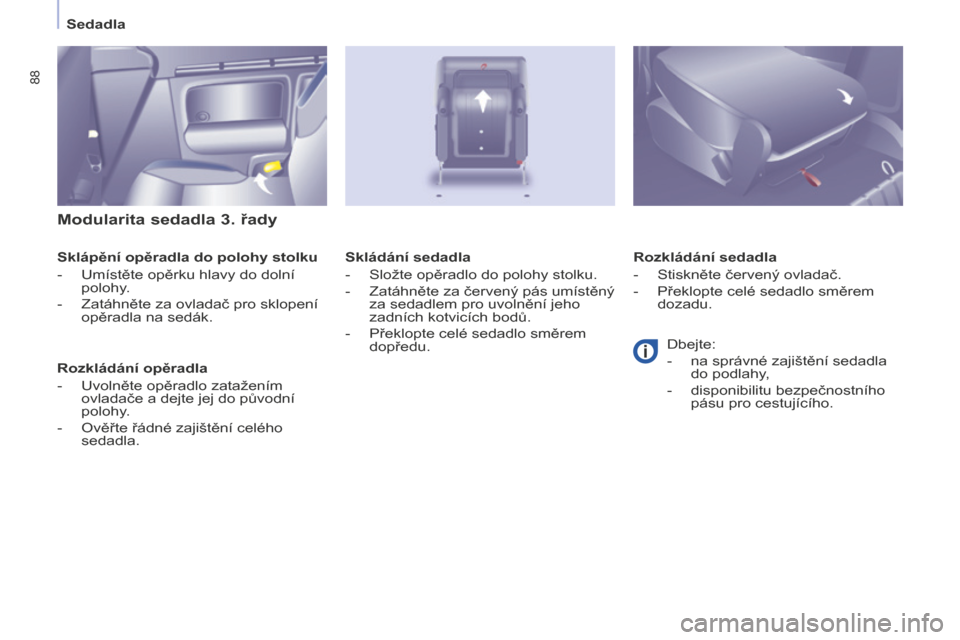

Modularita sedadla 3. řady
Sklápění opěradla do polohy stolku
-
Umístěte opěrku hlavy do dolní
polohy.
-
Zatáhněte za ovladač pro sklopení
opěradla na sedák.
Rozkládání opěradla
-
Uvolněte opěradlo zatažením
ovladače a dejte jej do původní
polohy.
-
Ověřte řádné zajištění celého
sedadla. Rozkládání sedadla
-
Stiskněte červený ovladač.
-
Překlopte celé sedadlo směrem
dozadu.
Skládání sedadla
-
Složte opěradlo do polohy stolku.
-
Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění jeho
zadních kotvicích bodů.
-
Překlopte celé sedadlo směrem
dopředu. Dbejte:
-
na správné zajištění sedadla
do podlahy,
-
disponibilitu bezpečnostního
pásu pro cestujícího.

89
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla

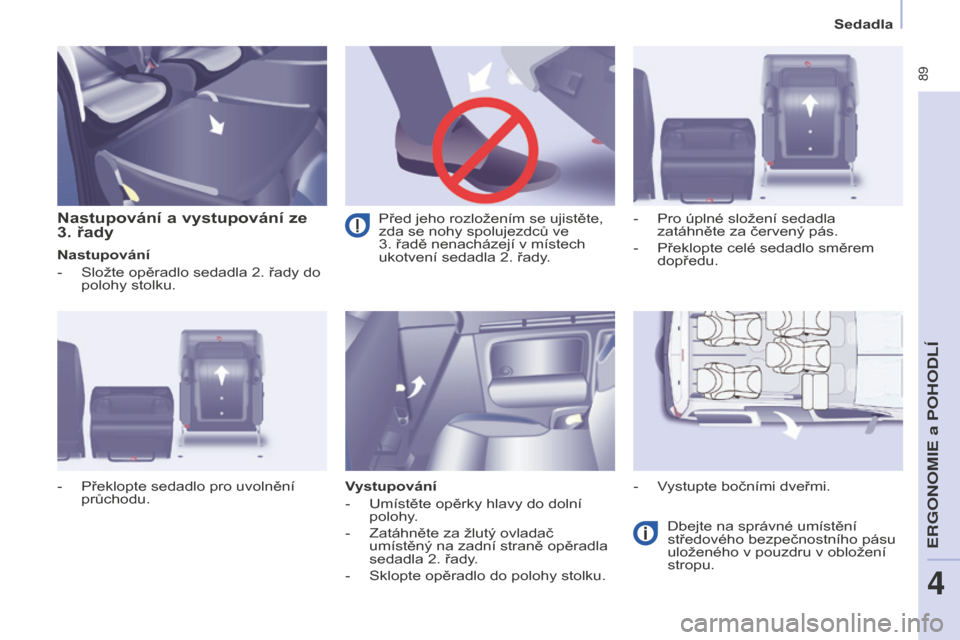

Nastupování a vystupování ze
3. řady
Nastupování
-
Složte opěradlo sedadla 2. řady do
polohy stolku.
Vystupování
-
Umístěte opěrky hlavy do dolní
polohy.
-
Zatáhněte za žlutý ovladač
umístěný na zadní straně opěradla
sedadla 2. řady.
-
Sklopte opěradlo do polohy stolku. Dbejte na správné umístění
středového bezpečnostního pásu
uloženého v pouzdru v obložení
stropu.
-
Překlopte sedadlo pro uvolnění
průchodu. -
Pro úplné složení sedadla
zatáhněte za červený pás.
-
Překlopte celé sedadlo směrem
dopředu.
-
Vystupte bočními dveřmi.
Před jeho rozložením se ujistěte,
zda se nohy spolujezdců ve
3. řadě nenacházejí v místech
ukotvení sedadla 2. řady

.
ERGONOMIE a POHODL\315
4

90
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla
Demontáž sedadla
-
Je-li třeba, posuňte přední sedadla
vpřed.
-
Zasuňte opěrku hlavy.
-
Uveďte opěradlo do složené
polohy.
-
Překlopte sedadlo směrem dopředu
a nadzvedněte jej. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-
Umístěte háčky předních nohou
mezi dvě tyče.
-
Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-
Zatáhněte za ovladač pro umístění
opěradla do původní polohy.
-
Vysuňte nahoru opěrku hlavy

.Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body
a neznemožňovaly tak správné
zajištění celého sedadla.
Manipulace se sedadlem 2. řady

91
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla

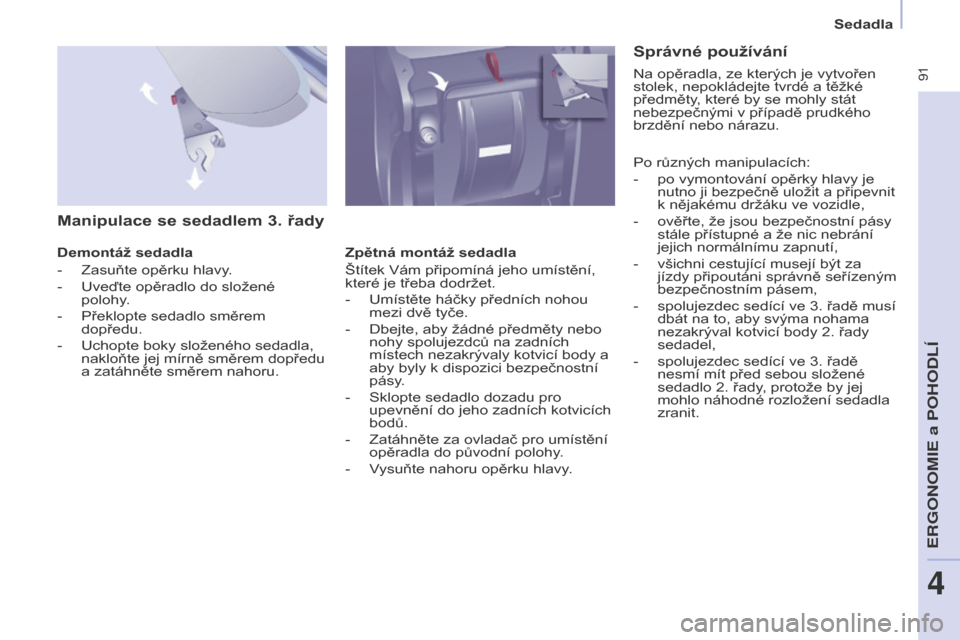

Manipulace se sedadlem 3. řady
Demontáž sedadla
-
Zasuňte opěrku hlavy.
-
Uveďte opěradlo do složené
polohy.
-
Překlopte sedadlo směrem
dopředu.
-
Uchopte boky složeného sedadla,
nakloňte jej mírně směrem dopředu
a zatáhněte směrem nahoru. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-
Umístěte háčky předních nohou
mezi dvě tyče.
-
Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body a
aby byly k dispozici bezpečnostní
pásy.
-
Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-
Zatáhněte za ovladač pro umístění
opěradla do původní polohy.
-
Vysuňte nahoru opěrku hlavy

.
Správné používání
Po různých manipulacích:
-
po vymontování opěrky hlavy je
nutno ji bezpečně uložit a připevnit
k nějakému držáku ve vozidle,
-
ověřte, že jsou bezpečnostní pásy
stále přístupné a že nic nebrání
jejich normálnímu zapnutí,
-
všichni cestující musejí být za
jízdy připoutáni správně seřízeným
bezpečnostním pásem,
-
spolujezdec sedící ve 3. řadě musí
dbát na to, aby svýma nohama
nezakrýval kotvicí body 2. řady
sedadel,
-
spolujezdec sedící ve 3. řadě
nesmí mít před sebou složené
sedadlo 2. řady, protože by jej
mohlo náhodné rozložení sedadla
zranit.
Na opěradla, ze kterých je vytvořen
stolek, nepokládejte tvrdé a těžké
předměty

, které by se mohly stát
nebezpečnými v případě prudkého
brzdění nebo nárazu.
ERGONOMIE a POHODL\315
4

92
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla

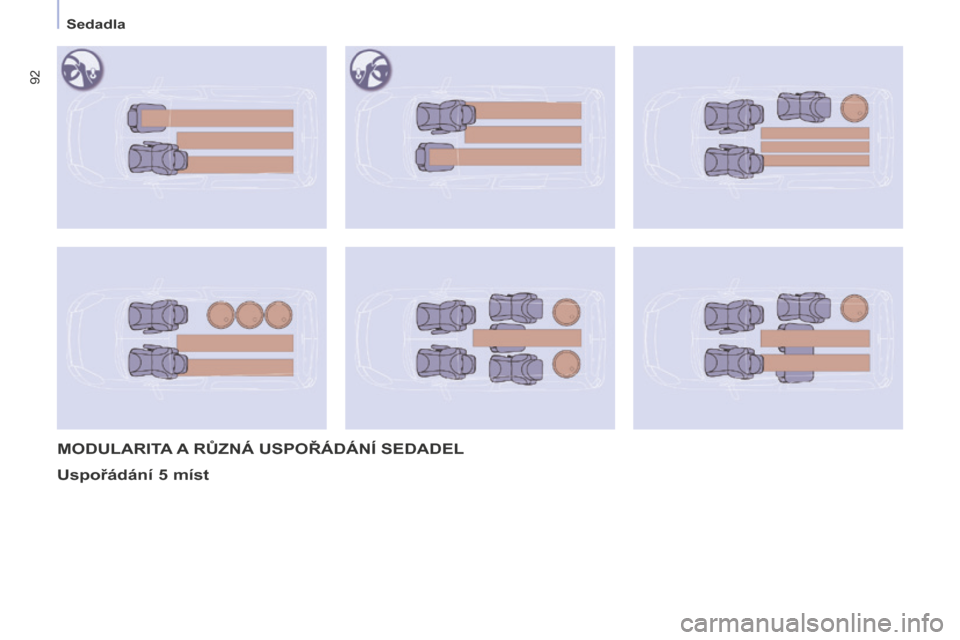

MODULARITA A RŮZNÁ USPOŘÁDÁNÍ SEDADEL
Uspořádání 5 míst

93
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
Sedadla
Uspořádání 7
míst Všechny manipulace smějí
být prováděny pouze při
stojícím vozidle.
ERGONOMIE a POHODL\315
4

94
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
USPOŘÁDÁNÍ VPŘEDU
1. Spodní

odkládací schránka
Existuje v provedení s dvířky a bez
dvířek.
Horní odkládací přihrádka
Nachází se za volantem na palubní
desce.
Výřez usnadňuje nadzvednutí víka
pro jeho otevření. Doprovázejte rukou
pohyb až do zajištěné polohy.
Při zavírání doprovázejte pohyb víka,
poté v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla
v tomto prostoru rozlít, představuje
nebezpečí elektrického zkratu, a tedy
případně požáru.
3. Boční úložný prostor
4. Háček na tašku
Na háček zavěšujte pouze tašky z
pružného materiálu a nepříliš těžké.
2. Odkládací prostor a držák na
láhev (1,5 l)
Život na palubě
