2016 Peugeot Partner Tepee směrová světla

5
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
ExTERIÉR
Dálkový ovladač 18-19
Výměna baterie, reinicializace 19
Klíč 18
Startování a rozjezd 55
Asistence pro rozjezd do svahu
56
Centrální zamykání / odemykání
18, 27
Uzávěr, palivová nádrž
161-162
Přerušení přívodu paliva, odvzušňování naftového
okruhu
162
Aditivum AdBlue®,
doplňování 38-39, 163-168
Stěrače
190
Vnější zpětná zrcátka 11
1
Boční směrové světlo
183
Active City Brake 122-125
Přední světla, mlhové světlomety

, směrová
světla
58-60, 180-183
Seřizování sklonu světlometů 60
Výměna žárovek vpředu 180-183
Ostřikovače světlometů 62, 158
Sněhový kryt 178
Přední dveře
21
Boční posuvné dveře 22-23
Klíč 18
Otevírání kapoty motoru 154
Dětská pojistka 147
Vlečení, zvedání vozidla
191
Tažení, koule labutí krk 148-151
Parkovací asistent 115-1
16
Kamera pro couvání 117
Otevírací zadní díl střechy
26
Nouzové ovládání 23
Rezervní kolo, zvedák, výměna kola, nářadí
172-177
Sada pro opravu pneumatiky 171
Huštění, tlak 200
Střecha Zénith
98-99, 102
Střešní tyče 103
Zadní světla, směrová světla
58-59
3. brzdové světlo 185
Výměna žárovek vzadu
180-181, 184-185
Dveře, zadní výklopné dveře
23-25
Příslušenství
152
Rozměry
192-195
Brzdy, brzdové destičky 114, 157, 159Nouzové brzdění 118
ABS, REF 118
ASR, ESC 119
Systém "Grip control" 120-121
Active City Brake 122-125
Pneumatiky, tlak 200
Sněhové řetězy 179
Detekce poklesu tlaku 41-42
Detekce poklesu tlaku s reinicializací
43-46
Osvětlení registrační značky
185
1
Z

18
Otevírání
Partner-2-VP_cs_Chap03_Pret-a-partir_ed02-2015
Slouží k zamykání a odemykání zámků
vozidla, pro otevírání a uzavírání
palivové nádrže a ke startování a
vypínání motoru.
KLÍČDÁLKOVÝ OVLADAČ
Odemykání
Zamykání
Stisknutí tohoto tlačítka
umožňuje zamknout všechny
vstupy do vozidla.
Směrová světla jednou bliknou.
Jestliže zůstaly některé dveře otevřené
nebo nejsou správně dovřené,
centrální zamknutí se neuskuteční.
Superzamykání
D ruhé stisknutí tlačítka se symbolem
zamknutého visacího zámku na
dálkovém ovladači, následující do pěti
sekund po zamknutí vozidla, změní
jeho zamknutí na superuzamknutí.
Je signalizováno dlouhým rozsvícením
směrových světel přibližně po dobu
dvou sekund.
Superzamykání deaktivuje vnější
a vnitřní kliky dveří: nikdy nikoho
nenechávejte v superuzamknutém
vozidle.
Pokud je superzamykání aktivováno
z interiéru vozidla pomocí dálkového
ovladače, přejde po nastartování
vozidla na jednoduché uzamknutí.
Stisknutí tohoto tlačítka
umožňuje odemknout
všechny vstupy do vozidla.
Směrová světla dvakrát zablikají.

21
Otevírání
Partner-2-VP_cs_Chap03_Pret-a-partir_ed02-2015
PŘEDNÍ DVEŘE
Zevnitř
Pro odemknutí a otevření dveří použijte
ovladač otevírání dveří.
Zvenku
K zamknutí/odemknutí vozidla použijte
dálkový ovladač.
Pokud není dálkový ovladač aktivní,
zasuňte kovovou část klíče do zámku
na dveřích řidiče.
Vypínání
- Odemkněte vozidlo pomocí
dálkového ovladače nebo zapněte
zapalování, červená dioda zhasne.
Zamykání vozidla pouze s
obvodovou ochranou alarmu
Jestliže během své nepřítomnosti
chcete ponechat pootevřené okno
nebo domácí zvíře uvnitř vozidla,
je třeba zapnout pouze obvodovou
ochranu.
-
Vypněte zapalování.-
Do deseti sekund
stiskněte tlačítko, až
do trvalého rozsvícení
červené diody.
-
Vystupte z vozidla.
-
Do pěti minut uveďte alarm do
pohotovosti zamknutím nebo
superuzamknutím vozidla pomocí
dálkového ovladače (červená dioda
bliká jednou za sekundu).
Spuštění alarmu
Při spuštění alarmu houká siréna a
směrová světla blikají po dobu přibližně
třiceti sekund. Červená dioda rychle bliká.
-
Pro jeho vypnutí zasuňte klíček do
spínací skříňky a zapněte zapalování.
Po deseti po sobě jdoucích spuštěních


(při jedenáctém) se alarm deaktivuje. Je
třeba provést jeho opětné uvedení do
pohotovosti.
Zamykání vozidla bez uvedení
alarmu do pohotovosti
- Zasuňte klíček do zámku dveří
řidiče a zamkněte je.
Při mytí Vašeho vozidla alarm
neaktivujte.
Porucha dálkového ovladače
Když je alarm v pohotovostním stavu,
ale dálkový ovladač přestal fungovat:
-
Odemkněte dveře klíčem a otevřete
dveře. Alarm se spustí.
-
Do deseti sekund zapněte
zapalování. Alarm se vypne.
Porucha funkce
Rozsvícení červené diody po zapnutí
zapalování na deset sekund znamená,
že došlo k závadě připojení sirény.
Obraťte se na servis sítě PEUGEOT
pro zkontrolování systému.
Automatické uvedení do
pohotovosti
Podle země prodeje se alarm uvede
automaticky do pohotovosti přibližně
2
minuty po zavření posledních dveří
vozidla.
Aby nedošlo ke spuštění alarmu při
otevření dveří, je nutno znovu stisknout
tlačítko odemykání na dálkovém
ovladači.
Neprovádějte žádné úpravy na
systému alarmu, protože by mohlo
dojít k poruchám funkce.
PŘIPRAVENI K JÍZDĚ
3

Místo řidiče
36
Partner-2-VP_cs_Chap03_Pret-a-partir_ed02-2015

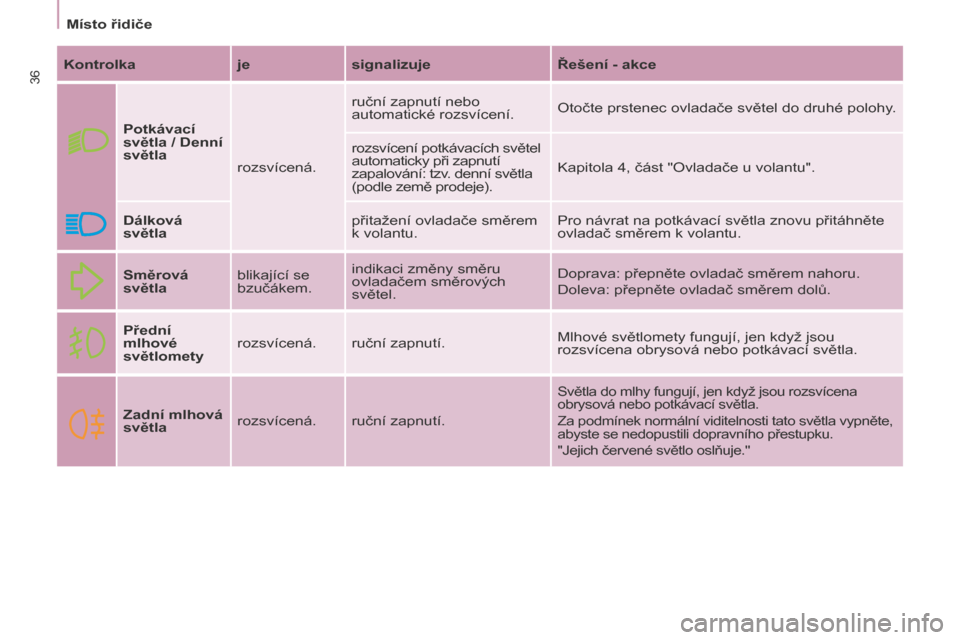

Kontrolkajesignalizuje Řešení - akce
Potkávací
světla / Denní
světla rozsvícená.ruční zapnutí nebo
automatické rozsvícení.
Otočte prstenec ovladače světel do druhé polohy.
rozsvícení potkávacích světel
automaticky při zapnutí
zapalování: tzv. denní světla
(podle země prodeje). Kapitola 4, část "Ovladače u volantu".
Dálková
světla přitažení ovladače směrem
k volantu.Pro návrat na potkávací světla znovu přitáhněte
ovladač směrem k volantu.
Směrová
světla blikající se
bzučákem.indikaci změny směru
ovladačem směrových
světel. Doprava: přepněte ovladač směrem nahoru.
Doleva: přepněte ovladač směrem dolů.
Přední
mlhové
světlomety rozsvícená. ruční zapnutí.
Mlhové světlomety fungují, jen když jsou
rozsvícena obrysová nebo potkávací světla.
Zadní mlhová
světla rozsvícená. ruční zapnutí.
Světla do mlhy fungují, jen když jsou rozsvícena
obrysová nebo potkávací světla.
Za podmínek normální viditelnosti tato světla vypněte,
abyste se nedopustili dopravního přestupku.
"Jejich červené světlo oslňuje."

58
PARTNER-2-VP_CS_CHAP04_ERGONOMIE_ED02-2015
SMĚROVÁ SVĚTLA
Funkce "dálnice"
Přitlačte na ovladač bez překonání
bodu odporu směrem nahoru nebo
dolů, směrová světla na příslušné
straně třikrát zablikají.
OSVĚTLENÍ
Vlevo: směrem dolů s
překročením bodu odporu.
Vpravo: směrem nahoru s
překročením bodu odporu.
Přední a zadní světla
Světla zhasnutá
Automatické rozsvěcování
světel
Obrysová světla
Potkávací světla
(zelená)
Přepínání potkávací / dálková světla
Přitáhněte ovladač až na doraz
směrem k volantu.
Zapomenutá světla
Při vypnutí zapalování zhasnou
všechna světla kromě potkávacích,
pokud je aktivována funkce
automatického doprovodného osvětlení.
Ověření pomocí kontrolek na
přístrojové desce je popsáno v
kapitole 3, část "Místo řidiče".
Blikače
Zapnutí se provádí
otáčením tohoto prstence. Dálková světla
(modrá)
Pro zapnutí světel otočte
tento prstenec do polohy
"0" (zhasnutá světla)
a poté do požadované
polohy.
Při vypnutém zapalování a
rozsvícených světlech se po otevření
dveří řidiče rozezní zvukový signál.
Ovladače u volantu

11 4
Partner-2-VP_cs_Chap05_Securite_ed02-2015
VÝSTRAžNÁ SVĚTLA
ZVUKOVÁ HOUKAČKA
Zatlačte na střed volantu.
PARKOVACÍ BRZDA
Zatahování
Pro znehybnění vozidla zatáhněte
páku parkovací brzdy.
Před vystoupením z vozidla ověřte, že
je řádně zatažená.Parkovací brzdu zatahujte, pouze
když vozidlo stojí.
V případě výjimečného použití
parkovací brzdy za jízdy vozidla ji
zatahujte pouze mírně, aby nedošlo k
zablokování zadních kol (nebezpečí
smyku).
Stiskněte toto tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém
zapalování.
Používejte je pouze v případě
hrozícího nebezpečí, při nouzovém
zastavení nebo při jízdě za
mimořádných podmínek.
Při parkování ve svahu vytočte kola k
chodníku a zatáhněte páku parkovací
brzdy.
Po zaparkování je zbytečné řadit
rychlostní stupeň, zejména je-li vozidlo
zatíženo.
Když zůstane za jízdy parkovací
brzda zatažená nebo je
nedostatečně uvolněná, jste na
to upozorněni rozsvícením této
kontrolky na přístrojové desce.
Automatické rozsvícení
výstražných světel
Při nouzovém brzdění se v závislosti
na velikosti zpomalení rozsvítí
automaticky výstražná světla. Zhasnou
automaticky při prvním stlačení pedálu
akcelerace.
Můžete je rovněž zhasnout stisknutím
tlačítka na palubní desce.Uvolňování
Mírně páku přitáhněte, zatlačte tlačítko
na konci páky, potom ji sklopte dolů.
Bezpečnost při jízdě

182
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
3. Směrová světla
Typ B, PY21W - 21W (jantarová barva)
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-
Pootočte držák žárovky o čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-
Zatlačte mírně na žárovku a
pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-
Vyměňte žárovku.
-
Ověřte správné umístění krytu po
celém jeho obvodu k zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C

, H1
- 55W
-
Vyjměte tři upevňovací spony
a upevňovací šroub podběhu,
nacházející se pod nárazníkem.
-
Odsuňte podběh směrem nahoru.
-
Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v horní části. -
Vyjměte držák žárovky sevřením
dvou příchytek (nahoře a dole)
palcem a ukazováčkem.
-
Vyměňte celý modul (držák žárovky
a žárovku).
-
Při zpětné montáži modulu a
nárazníku postupujte v opačném
pořadí úkonů než při demontáži.
Výměna žárovky

184
Partner-2-VP_cs_Chap08_Aide-rapide_ed02-2015
Zadní světlo
Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.Při montáži dbejte na správné
umístění jazýčků a vodiče
elektrického napájení, aby nedošlo
k jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty

.
- Vychylte všechny 4 jazýčky a
vyjměte držák žárovek.
-
Mírně zatlačte na vadnou žárovku
a pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-
Vyměňte žárovku.
Při vyjímání optického bloku:
-
se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-
se zadními křídlovými dveřmi -
přitáhněte blok směrem k sobě.
Bližší informace o žárovkách naleznete
v přehledu "Typy žárovek".
1.
Brzdová / obrysová světla
Typ B

, P21/5W - 21/5W
2.
Směrová světla
Typ B

, PY21W - 21W (jantarová
barva)
3.
Zpětné světlomety
Typ B

, P21W - 21W
4.
Světlomety do mlhy
Typ B

, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a jejich okolí,
aby nedošlo k poškození ochranného
průhledného laku a těsnění. Kapitola 9, část "Výměna kola".
-



Identifikujte vadnou žárovku a
poté otevřete zadní dveře na
180°.
Kapitola 3, část "Vstupy".
-
Vyšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-
Z vnější strany vyjměte optický
blok.
-
Přidržte celé světlo a odpojte
elektrický konektor.
Výměna žárovky
