2016 Peugeot Partner Tepee isofix

2
Obsah
Partner-2-VP_cs_Chap00a_Sommaire_ed02-2015
Klíč 18
Alarm 20
Dveře 21
Zadní výklopné dveře 23
Odklápěcí zadní díl střechy
26
Centrální zamykání 27
Přístrojová deska 28
Datum a čas 29
Kontrolky 32
Palivoměr 40
Chladicí kapalina 40
Detekce poklesu tlaku 41
Detekce poklesu tlaku s reinicializací
43
Ukazatel údržby 47
Reostat osvětlení 48
Nastavování volantu 49
Mechanická převodovka 49
Doporučení změny rychlostního stupně
50Mechanická pilotovaná
6-ti stupňová převodovka 51
Stop & Start 53
Startování a zastavení motoru
55
Rozjezd do svahu 56
Doporučení pro jízdu 57 Osvětlení
58
Stěrače 61
Palubní počítač 63
Regulátor rychlosti 64
Omezovač rychlosti 67
Topení / Ruční klimatizace
70 automatická 72
Odmrazování a odmlžování
75
Přední sedadla 77
Zadní lavice 79
Zadní sedadla (5 míst) 82
Zadní sedadla (7 míst) 85
Modularita 92
Uspořádání 94
Střecha Zénith 98
Střešní tyče 103
Stropní světla 104
Kryt zavazadel (5 míst) 105
Kryt zavazadlového prostoru (7
míst) 109
Zpětná zrcátka 11 1
Elektrické ovládání oken 11 3
3.
18-57
PŘIPRA

VENI K JÍZDĚ 5.
114-147
BEZPEČNOST
Exteriér 5
Interiér
řízení vlevo 6 řízení vpravo 7
Místo řidiče
řízení vlevo 8 řízení vpravo 10
Charakteristiky - Údržba 12
ZÁKLADNÍ INFORMACE
1.
4-14
Výstražná světla 114
Zvuková houkačka 114
Parkovací brzda 114
Parkovací asistent 115
Kamera pro couvání 117
ABS 118
AFU 118
ASR a ESC 119
Grip control 120
Active City Brake 122
Bezpečnostní pásy 126
Airbagy 129
Přeprava dětí 133
Deaktivace čelního airbagu spolujezdce
136
Doporučené autosedačky
139
Umístění 141
Úchyty ISOFIX 143
Doporučená autosedačka ISOFIX
144
Umístění ISOFIX 145
Dětská pojistka 147
4.
58-1
13
ERGONOMIE a

POHODLÍ
2.
15-17
EKOLOGICKO-EKONOMICKÝ
ZPŮSOB JÍZDY
Životní prostředí 15
Ekologicko-ekonomický způsob jízdy
16
Část "Umístění" (vizuální
rejstřík) umožňuje nalézt na
schématických obrázcích
vozidla ovladače či funkce
vozidla a příslušné číslo
stránky.
Místo řidiče

řízení vlevo 13 řízení vpravo 14

6
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
Vnitřní zpětné zrcátko 112
Přední stropní světlo 104
Výměna žárovek ve stropním světle
183 Čelní, boční, hlavové
airbagy 129-132
Deaktivace čelního airbagu spolujezdce
132, 136
Akumulátor, dobíjení, startování
169
Otevírání kapoty motoru 154
Zadní okna
112
Přední sedadla, seřizování,
opěrka hlavy
77-78
Bezpečnostní pásy 108, 126-128
Příslušenství
152
INTERIÉR
Zadní lavice 79-81
Zadní sedadla (5 míst) 82-84, 92
Uspořádání sedadel, lavic 92-93
Zadní stropní světlo 104
Výměna žárovek stropního světla
183
Uspořádání vzadu
97
- schránky v podlaze,
- letecký stolek,
- boční clony.
Střecha Zénith 98-99
Osvěžovač vzduchu 100-101
Kryt zavazadel (5 míst) 105
Kryt zavazadel (7 míst) 109-110 Dětské autosedačky
133-142, 145
Úchyty, sedačka ISOFIX 143-145
Parkovací brzda, ruční brzda
114
Zadní sedadla (7
míst) 85-91, 93
Uspořádání (7 míst) 107-108
- držák pohárků,
- zásuvka 12 V

,
-
upevňovací oka,
- úložné přihrádky.
T

ažení, zvedání vozidla
191
Hmotnosti přívěsu 196-199
Rezervní kolo, zvedák, výměna
kola, nářadí 172-177

7
Lokalizace
Partner-2-VP_cs_Chap01_vue-ensemble_ed02-2015
Vnitřní zpětné zrcátko 112
Přední stropní světlo 104
Výměna žárovek ve stropním světle
183
Čelní, boční, hlavové airbagy
129-132
Deaktivace čelního airbagu spolujezdce
132, 136
Akumulátor, dobíjení, startování
169
Otevírání kapoty motoru 154
Zadní okna
112
Přední

sedadla, seřizování, opěrka
hlavy
77-78
Bezpečnostní pásy 108, 126-128 Příslušenství
152
INTERIÉR
Zadní lavice 79-81
Zadní sedadla (5 míst) 82-84, 92
Konfigurace sedadel, lavic 92-93
Zadní stropní světlo 104
Výměna žárovek stropního světla
183
Uspořádání vzadu
97
- schránky v podlaze,
- letecký stolek,
- boční clony.
Střecha Zénith 98-99
Osvěžovač vzduchu 100-101
Kryt zavazadel (5 míst) 105
Kryt zavazadel (7 míst) 109-110
Dětské autosedačky
133-142, 145
Úchyty, sedačka ISOFIX 143-145 Parkovací brzda, ruční brzda 114
Zadní sedadla (7
míst) 85-91, 93
Uspořádání (7 míst) 107-108
- držák pohárků,
- zásuvka 12 V

,
-
upevňovací oka,
- úložné přihrádky.
T

ažení, zvedání vozidla
191
Hmotnosti přívěsu 196-199
Rezervní kolo, zvedák, výměna
kola, nářadí 172-177
1
Z\301KLADN\315 INFORMACE

133
Partner-2-VP_cs_Chap05_Securite_ed02-2015
133
PŘEPRAVA DĚTÍ
Všeobecné informace
o
dětských autosedačkách
Společnost PEUGEOT Vám
doporučuje převážet děti na
zadních místech vozidla:
-
"zády ke směru jízdy" až do 3 let
věku,
-
"

čelem po směru jízdy" od 3
let
věku.
Při konstrukci všech vozidel věnuje
společnost PEUGEOT

problematice
ochrany dětí velkou péči. Nicméně
bezpečnost Vašich dětí závisí také na
Vás.
*
Předpisy pro přepravu dětí se v
jednotlivých zemích liší. Seznamte se
s předpisy platnými v dané zemi.
Pro zajištění optimální bezpečnosti
dodržujte následující doporučení:
-
v souladu s předpisy Evropské unie
musejí být všechny děti mladší
12
let nebo menší než 1,5 metru
převáženy v homologované
dětské

autosedačce, uzpůsobené
jejich hmotnosti, a to na místech
vybavených bezpečnostním pásem
nebo úchyty ISOFIX*,
-
nejbezpečnější místa pro
cestování dětí ve vozidle jsou
podle statistických údajů vzadu,
-
děti vážící méně než 9 kg musejí
být na předním nebo na zadních
místech povinně převáženy v
poloze "zády ke směru jízdy".
BEZPEČNOST
5
Děti na palubě

139
Partner-2-VP_cs_Chap05_Securite_ed02-2015
139

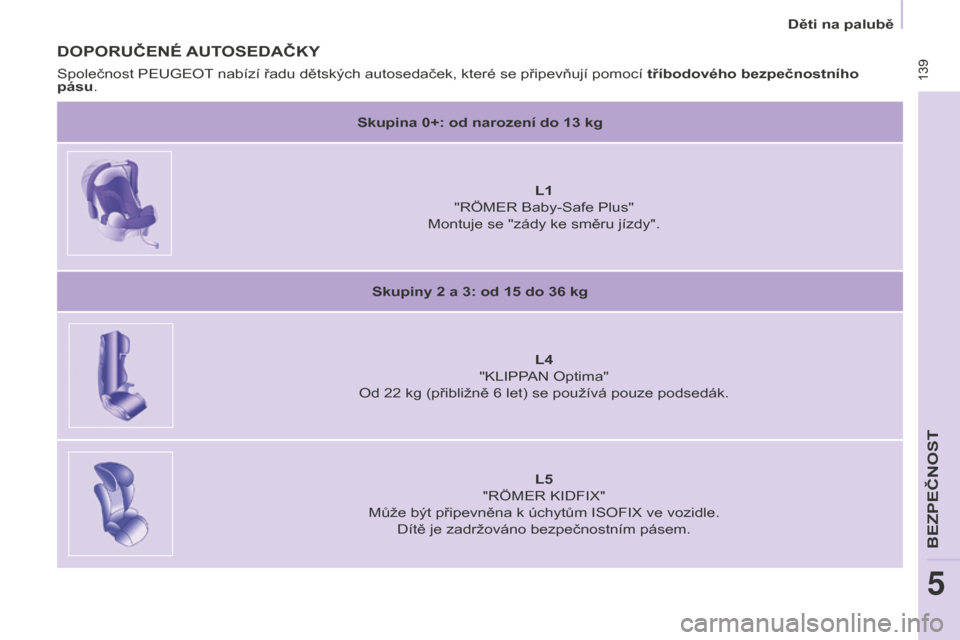

DOPORUČENÉ AUTOSEDAČKY
Skupina 0+: od narození do 13 kg
L1

"RÖMER Baby-Safe Plus"
Montuje se "zády ke směru jízdy".
Skupiny 2
a 3: od 15 do 36 kg
L4

"KLIPPAN Optima"
Od 22
kg (přibližně 6 let) se používá pouze podsedák.
L5

"RÖMER KIDFIX"
Může být připevněna k úchytům ISOFIX ve vozidle. Dítě je zadržováno bezpečnostním pásem.
Společnost PEUGEOT nabízí řadu dětských autosedaček, které se připevňují pomocí

tříbodového bezpečnostního
pásu.
BEZPEČNOST
5
Děti na palubě

140
Partner-2-VP_cs_Chap05_Securite_ed02-2015
140
AUTOSEDAČKY SE VZPĚROU
Dětské autosedačky se vzpěrou (nebo s
podpůrnou nohou) musejí být do vozidla
montovány opatrně. Především je třeba
dát pozor na přítomnost úložné schránky
v podlaze před bočními zadními sedadly.
Sedadlo vzadu uprostřed nemá v
podlaze před sebou úložnou schránku.
Proto zde můžete snadněji namontovat
dětskou autosedačku se vzpěrou, ať už
připevněnou k úchytům ISOFIX nebo
pomocí tříbodového bezpečnostního
pásu.Neopírejte vzpěru o víko
úložné schránky, protože by
se v případě silného nárazu
mohlo propadnout. Pokud to seřízení
a nastavení vzpěry umožňují,
doporučujeme Vám dva jiné způsoby
montáže.
Opření o dno úložné schránky
Je-li vzpěra dostatečně dlouhá, můžete
ji opřít o dno úložné schránky. Před
montáží vzpěry úložnou schránku
zcela vyprázdněte.
Mimo úložnou schránku
Je-li vzpěra dostatečně dlouhá a
je možné ji dostatečně naklonit
(při dodržení všech doporučení
uvedených v návodu na montáž dětské
autosedačky), můžete opřít vzpěru
o podlahu mimo úložnou schránku.
Nezapomeňte na podélné nastavení
zadního a předního sedadla, abyste
vzpěru mohli co nejlépe zapřít mimo
prostor úložné schránky.
Pokud vzpěru není možno umístit
popsaným způsobem, nesmíte
dětskou autosedačku se vzpěrou
na dané místo montovat.
Děti na palubě

143
Partner-2-VP_cs_Chap05_Securite_ed02-2015
143
ÚCHYTY ISOFIx
Vaše vozidlo bylo homologováno v
souladu s posledními předpisy pro
úchyty ISOFIX.
Jedná se o tři oka na každém sedadle.
Dvě přední oka A, nacházející se mezi
opěradlem a sedákem, označená
štítkem.zadní oko B, nacházející se na zadní
části opěradla, pro připevnění horního
popruhu, nazývané TOP TETHER.
Oko TOP TETHER umožňuje
připevnění horního popruhu dětské
autosedačky, která je jím vybavena. V
případě čelního nárazu omezuje toto
zařízení naklonění dětské sedačky
směrem dopředu.
Upevňovací systém ISOFIX zajišťuje
spolehlivou, pevnou a rychlou montáž
dětské autosedačky do Vašeho
vozidla.
Dětské sedačky ISOFIX jsou opatřené
dvěma zámky, které se snadno kotví
do obou předních ok A.
Některé autosedačky mají také horní
popruh, který se připevňuje k zadnímu
oku B. Dodržujte přesně pokyny pro
montáž uvedené v návodu pro
dětskou autosedačku.
Pro připevnění dětské autosedačky k
oku TOP TETHER:
-
vyjměte a uložte opěrku hlavy
ještě předtím, než budete na
toto místo montovat dětskou
autosedačku (opěrku dejte zpět na
její místo, jakmile dětskou sedačku
demontujete),
-
protáhněte horní popruh dětské
autosedačky vrchem na zadní část
opěradla sedadla, mezi vodítky
tyček opěrky hlavy,
-
připevněte úchyt horního popruhu
do zadního oka,
-
napněte horní popruh.
Chybná montáž dětské
autosedačky do vozidla snižuje
bezpečnost dítěte v případě
nehody.
Pro seznámení se s možnostmi
montáže dětské autosedačky ISOFIX
ve V

ašem vozidla si prostudujte
souhrnnou tabulku.
BEZPEČNOST
5
Děti na palubě

144
Partner-2-VP_cs_Chap05_Securite_ed02-2015
144
Tato dětská autosedačka může být rovněž použita na místech nevybavených
úchyty ISOFIX.
V takovém případě musí být povinně připevněná k sedadlu vozidla tříbodovým
bezpečnostním pásem.
Řiďte se pokyny pro montáž dětské autosedačky, uvedenými v montážním
návodu vydaném jejím výrobcem.
Doporučená autosedačka ISOFIx
"RÖMER Duo Plus ISOFIx"
(třída velikosti B1 )
Skupina 1: od 9
do 18 kg
Montuje se pouze v poloze "čelem po směru jízdy".
Připevňuje se do ok

A a rovněž do oka B, nazývaného TOP
TETHER, s pomocí horního popruhu.
3
polohy naklonění skořepiny: sezení, odpočinek a ležení.
Děti na palubě
