2016 Peugeot Partner Tepee Kullanım Kılavuzu (in Turkish)

175
- Lastiği poyraya takınız ve bijonları
elle çevirmeye başlayınız.
-

Bijon anahtarı yardımıyla bijonları
hafifçe sıkınız.
5. Stepnenin takılması
- Krikoyu kapatarak aracı tamamen
indiriniz ve krikoyu çıkartınız.
-

Anahtar yardımıyla bijonları
yeniden sıkınız

; bijonları
zorlamayınız.
-
t
amir edilecek tekerleği sepete
yerleştiriniz. -

Sepeti kancaya takınız ve bijon
anahtarıyla vidayı sıkarak sepeti
yukarıya kaldırınız.
-

V
idayı sonuna kadar sıkınız ve
tekerleğin tabana yatay olarak
oturduğuna emin olunuz.
Aksi takdirde, işlemi tekrarlayınız.
Kriko yardımıyla kaldırılmış bir
aracın altına asla girmeyiniz
(emniyet sehpası kullanınız).
Bijon anahtarının yerine vidalama
makinesi kullanmayınız.
8
HIZLI Y

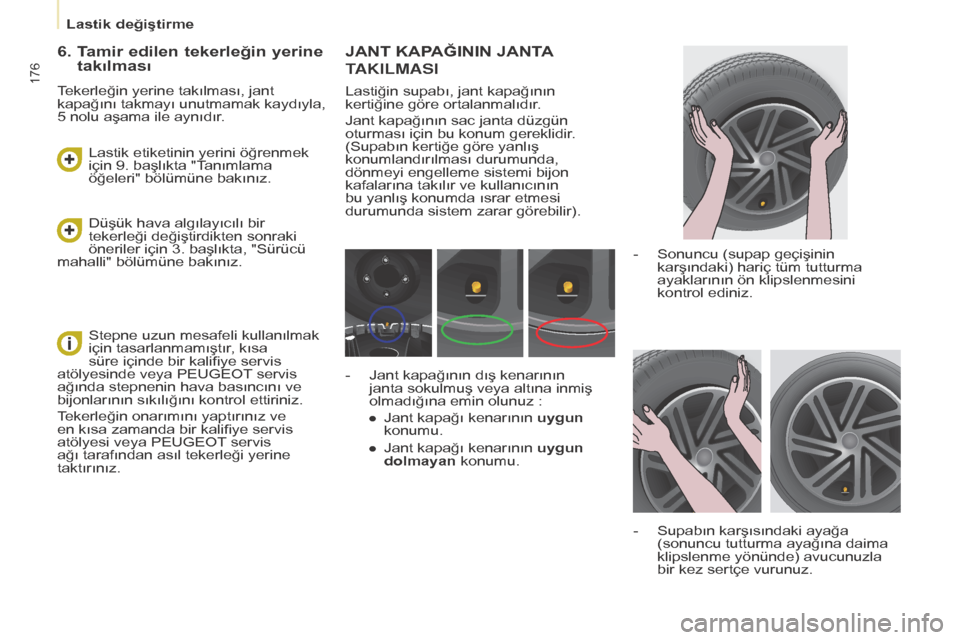

Lastik değiştirme

176
JANT KAPAğININ JANTA
t
AKILMASI
Lastiğin supabı, jant kapağının
kertiğine göre ortalanmalıdır.
Jant kapağının sac janta düzgün
oturması için bu konum gereklidir.
(Supabın kertiğe göre yanlış
konumlandırılması durumunda,
dönmeyi engelleme sistemi bijon
kafalarına takılır ve kullanıcının
bu yanlış konumda ısrar etmesi
durumunda sistem zarar görebilir).
-

Sonuncu (supap geçişinin
karşındaki) hariç tüm tutturma
ayaklarının ön klipslenmesini
kontrol ediniz.
-


Supabın karşısındaki ayağa
(sonuncu tutturma ayağına daima
klipslenme yönünde) avucunuzla
bir kez sertçe vurunuz.
-


Jant kapağının dış kenarının
janta sokulmuş veya altına inmiş
olmadığına emin olunuz

:
●

Jant kapağı kenarının
uygun
konumu.
●

Jant kapağı kenarının
uygun
dolmayan konumu.
6. Tamir edilen tekerleğin yerine takılması
tekerleğin yerine takılması, jant
kapağını takmayı unutmamak kaydıyla,
5 nolu aşama ile aynıdır
.
Düşük hava algılayıcılı bir
tekerleği değiştirdikten sonraki
öneriler için 3. başlıkta, "Sürücü
mahalli" bölümüne bakınız. Lastik etiketinin yerini öğrenmek
için 9. başlıkta "
t
anımlama
öğeleri" bölümüne bakınız.
Stepne uzun mesafeli kullanılmak
için tasarlanmamıştır

, kısa
süre içinde bir kalifiye servis
atölyesinde veya P
eugeot
servis
ağında stepnenin hava basıncını ve
bijonlarının sıkılığını kontrol ettiriniz.
tekerleğin onarımını yaptırınız ve
en kısa zamanda bir kalifiye servis
atölyesi veya P

eugeot
servis
ağı tarafından asıl tekerleği yerine
taktırınız.
Lastik değiştirme

177

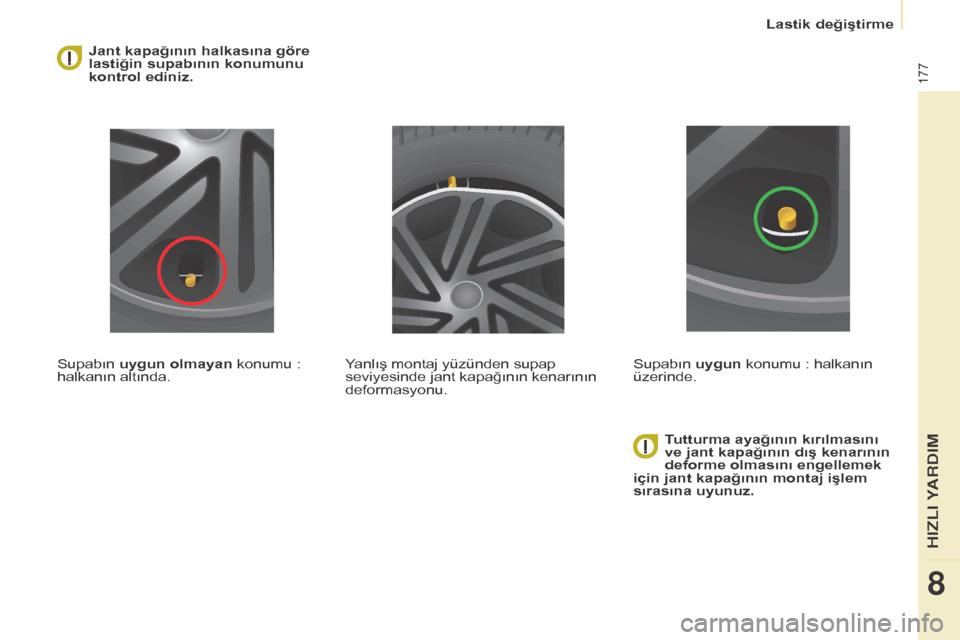

Jant kapağının halkasına göre
lastiğin supabının konumunu
kontrol ediniz.
Supabın uygun olmayan konumu
:
halkanın altında.
Tutturma ayağının kırılmasını
ve jant kapağının dış kenarının
deforme olmasını engellemek
için jant kapağının montaj işlem
sırasına uyunuz.
Yanlış montaj yüzünden supap
seviyesinde jant kapağının kenarının
deformasyonu.
Supabın uygun konumu
: halkanın
üzerinde.
8
HIZLI Y
Lastik değiştirme

178
çIKARTILABİLİR KAR KORUMA PANELİ
(

KAPAK )
Ülkesine göre, çıkartılabilir kar
koruma paneli, radyatör soğutma fanı
hizasında kar yığılmasını engellemek
için ön tamponun alt kısmına takılır.
Takmaç ıkarma
- Çıkartılabilir kar koruma panelini ön
tamponun üzerindeki
A ortalama
noktasının karşısına getiriniz.
-

Dört köşede bulunan her bir
B
klipsinin üzerine bastırarak yerine
takınız.
Dışarıdaki sıcaklık 10°C'den
yüksekse (kar yağma riski yok)
veya römork çekme durumunda
çıkartılabilir kar koruma panelini
çıkartmayı unutmayınız. -
Her bir klipsin yanında bulunan
deliğe bir tornavida sokunuz.
-

Levye hareketi yaparak dört adet
B

klipsini teker teker açınız.
Kar koruma paneli

179
KAR ZİNcİRLERİ
Kışın, kar zincirleri aracın çekiş gücünü
ve frenleme esnasında dengesini
artırır.Kar zincirleri çekici tekerleklere
takılmalıdır. Zincirler, "galet" tipi
stepnelere takılmamalıdır. Her bir ülke için değişiklik
gösterebilen kar zincirleri
kullanımına ve izin verilen azami
sürate ilişkin mevzuatı göz önünde
bulundurunuz. Kullanım tavsiyeleri
F
e ğer zincirleri yol esnasında
takmak zorundaysanız, aracınızı
yol kenarında düz bir satıhta
durdurunuz.
F

Park frenini sıkınız ve aracın
kaymasını engellemek için
isterseniz tekerleklerin altına takoz
yerleştiriniz.
F


Üretici tarafından verilen talimatlara
uyarak kar zincirlerini takınız.
F


Y
avaşça hareket ediniz ve bir
süre boyunca aracınızı 50 km/s'i
geçmeden sürünüz.
F

Aracınızı durdurunuz ve zincirlerin
düzgün şekilde gerili olduğunu
kontrol ediniz.Y

ola çıkmadan evvel kuru ve düz
bir zeminde zincir takma alıştırması
yapmanız tavsiye olunur.
Yalnızca aracınızın lastik tipine
takılmak üzere tasarlanan zincirler
kullanınız
:
Kar zincirleri hakkında daha fazla
bilgi edinmek için bir kalifiye servis
atölyesi veya P
eugeot
servis ağına
başvurunuz.
o

rijinal lastik ebatları Azami bakla
boyu
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Aracınızın lastiklerine ve yola
zarar vermemek için karsız bir
yolda aracınızı zincirlerle sürmekten
kaçınınız. Yola çıkmadan evvel kuru
ve düz bir zeminde zincir takma
alıştırması yapmanız tavsiye olunur.
e

ğer aracınız alüminyum alaşımlı
jantlarla donatılmışsa, zincirin veya
bağlantıların janta dokunmadığına
emin olunuz.
8
HIZLI Y
Kar zincirleri

180

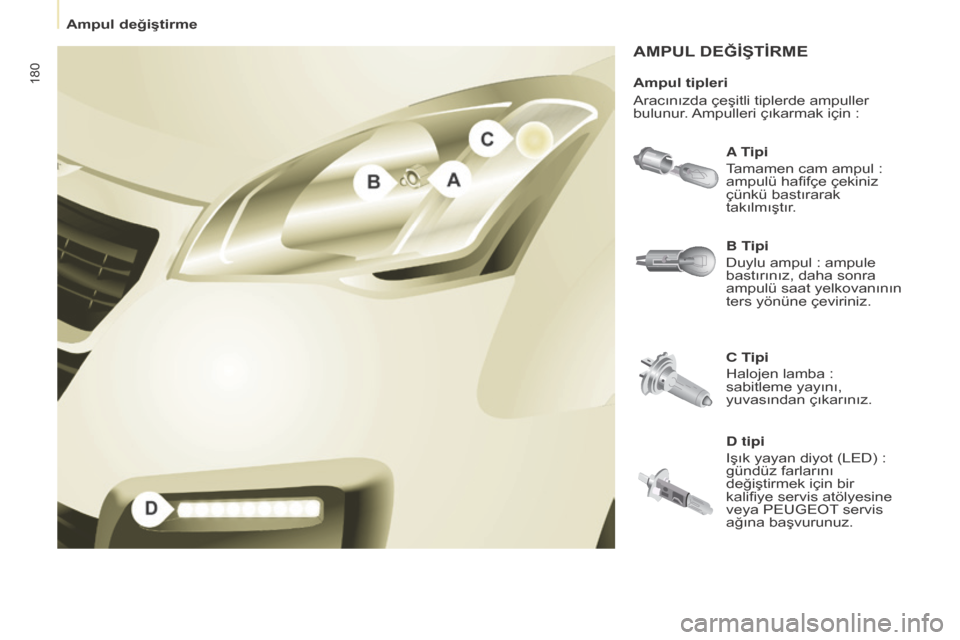

AMPUL DE ğ İŞTİRME
A tipi
tamamen cam ampul

:
ampulü hafifçe çekiniz
çünkü bastırarak
takılmıştır.
C
t
ipi
Halojen lamba

:
sabitleme yayını,
yuvasından çıkarınız. B
t
ipi
Duylu ampul

: ampule
bastırınız, daha sonra
ampulü saat yelkovanının
ters yönüne çeviriniz.
Ampul tipleri
Aracınızda çeşitli tiplerde ampuller
bulunur. Ampulleri çıkarmak için
:
D tipi
Işık yayan diyot (L e D) :
gündüz farlarını
değiştirmek için bir
kalifiye servis atölyesine
veya P
eugeot
servis
ağına başvurunuz.
Ampul değiştirme

181
2. Park lambaları
A tipi, W5W - 5W
- e snek kauçuk dilciği çekerek
kapağı çıkarınız.
-

Konektörü çekerek, bastırarak
takılan lamba taşıyıcıyı çıkartınız.
-


Ampulü değiştiriniz.
-


Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğini her
tarafından kontrol ediniz.
Ön farlar
1. Kısa farlar / Uzun farlar
C tipi, H4 - 55W
- e snek kauçuk dilciği çekerek
ortadaki kapağı çıkarınız.
-
e lektrik konektörünü sökünüz.
-

Sabitleme dilciğini çıkarınız.
-


Farın üzerinde bulunan çizgilerin,
metalik kısma denk gelmelerine
dikkat ederek lambayı değiştiriniz.
-


Sabitleme dilciğini yerine takınız.
-


Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğini her
tarafından kontrol ediniz.
Yüksek basınçlı su ile yıkama Motor kaputunu açınız.

Ampullere
ulaşmak için, elinizi optik bloğun
arkasına geçiriniz.
Her bir ampulü yerine takarken aynı
işlemleri tersine yapınız ve motor
kaputunun düzgün kapandığını kontrol
ediniz.
Halojen lambaların değişimi farlar
söndürüldükten sonra yapılmalıdır.
Birkaç dakika bekleyiniz (ağır
yanma riski vardır). Lambaya doğrudan
parmaklarınızla dokunmayınız, tüy
bırakmayan bir bez kullanınız.
Farlarda buğu oluşması doğaldır. Araç
kullanıldığında buğu kaybolur.
Ampullerin değiştirilmesi kontak
kapalıyken veya akü sökülüyken
yapılır. Değiştirdikten sonra, aküyü
yeniden bağlamak için yaklaşık
3 dakika bekleyiniz.
Her işlemin sonunda, farların düzgün
çalıştığını kontrol ediniz.
Bu yıkama yöntemini çıkmayan
zor lekelerde kullandığınızda,
verniklerine ve su geçirmezlik
contalarına zarar vermemek için
farlara, lambalara ve çevrelerine ısrarla
su tutmayınız.
8
HIZLI YARDIM
Ampul değiştirme

182

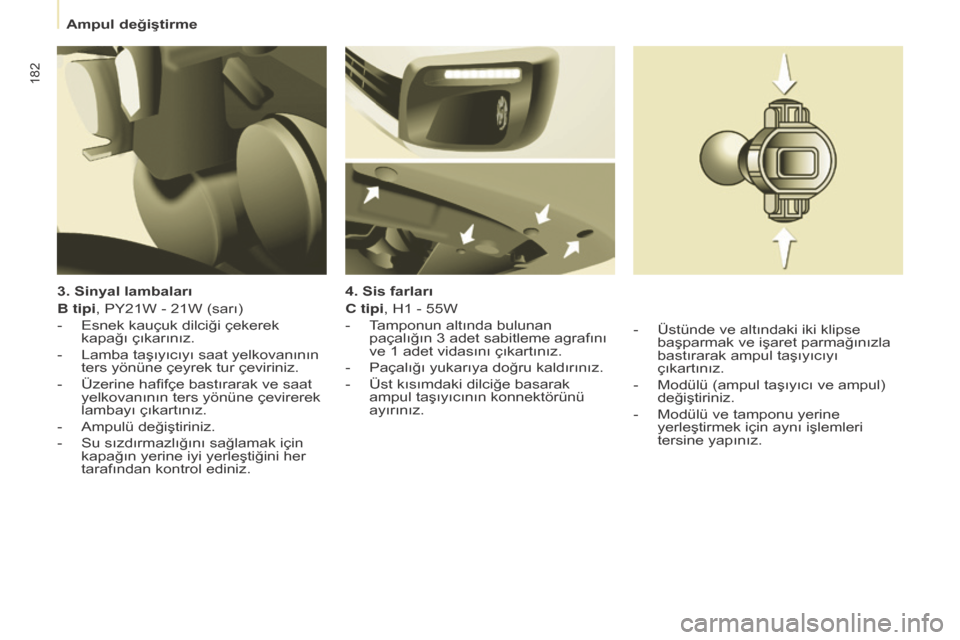

3. Sinyal lambaları
B tipi, PY21W - 21W (sarı)
- e snek kauçuk dilciği çekerek
kapağı çıkarınız.
-

Lamba taşıyıcıyı saat yelkovanının
ters yönüne çeyrek tur çeviriniz.
-


Üzerine hafifçe bastırarak ve saat
yelkovanının ters yönüne çevirerek
lambayı çıkartınız.
-


Ampulü değiştiriniz.
-


Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğini her
tarafından kontrol ediniz. 4. Sis farları
C tipi

, H1 - 55W
-
t
amponun altında bulunan
paçalığın 3 adet sabitleme agrafını
ve 1 adet vidasını çıkartınız.
-


Paçalığı yukarıya doğru kaldırınız.
-


Üst kısımdaki dilciğe basarak
ampul taşıyıcının konnektörünü
ayırınız.-


Üstünde ve altındaki iki klipse
başparmak ve işaret parmağınızla
bastırarak ampul taşıyıcıyı
çıkartınız.
-


Modülü (ampul taşıyıcı ve ampul)
değiştiriniz.
-


Modülü ve tamponu yerine
yerleştirmek için aynı işlemleri
tersine yapınız.
Ampul değiştirme
