2016 Peugeot Partner Tepee Kullanım Kılavuzu (in Turkish)

79
Koltuklar
ARKA otuRMA SIRASI
1/3'lük ve 2/3'lük her bir bölüm cüzdan
konumuna yatırılabilir ve çıkartılabilir.
Baş dayanakları
1/3 - 2/3 katlanır arka oturma sırası,
koltuğa gömülü baş dayanaklarıyla
donatılmıştır. Yüksek konum
: kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
eRgoNoMİ ve KoNFoR
4

80
Koltuklar
cüzdan konumu
1/3'lük bölüm için işlem sırası
örneği. 2/3'lük bölüm için işlem sırası
aynıdır. -

Minderin arkasında bulunan gri kolu
kaldırınız.
-
o turma sırasının bütününü öne
doğru deviriniz.
Yerine takılması
Bir koltuğun her oturma
konumuna getirilişinde, tabana iyi
sabitlendiğini kontrol ediniz.
-

Baş dayanaklarını alçak konuma
getiriniz.
-

g
erekirse, ön koltukları öne doğru
çekiniz.
-
Sırtlığın üst kısmında bulunan gri
kumandaya basınız.
-

Sırtlığı mindere doğru yatırınız.
o

turma sırasının bütününü, kilitlenene
kadar geriye doğru deviriniz.
Sırtlığı kaldırınız.
Düğmenin (sırtlığın üzerinde bulunan)
gözükmemesi, koltuğun düzgün
sabitlendiğini gösterir.

81
Koltuklar
Oturma sırasının çıkarılmasıOturma sırasının yerine takılması
Üstte açıklanan "cüzdan
konumu"'na bakınız.o
turma sırasını (1/3'lük ve/veya
2/3'lük bölüm) "yolcu taşıma"
konumuna geri getirmek için
üstte
açıklanan "cüzdan konumu"'na
bakınız.
-

Bütünü yaklaşık 45 derece arkaya
yatırınız.
-
o turma sırasını, bağlantılar
izin verdiği kadar düşey olarak
kaldırınız.
- o turma sırasını öne doğru
devirerek dik konuma getiriniz ve
sonra sırayı kaldırınız.
-
g erekirse, ön koltukları öne doğru
çekiniz.
-
o turma sırasını (1/3'lük ve/veya
2/3'lük bölüm) cüzdan konumuna
getiriniz. -
oturma sırasını (1/3'lük ve/veya 2/3'lük
bölüm) düşey konumuna getiriniz.
- Kancaları 2 barın arasına yerleştiriniz.
- o turma sırasını geriye doğru
deviriniz.
eRgoNoMİ ve KONFOR
4

82
Koltuklar
ARKA KOLTUKLAR (5 KİŞİLİK ) Baş dayanakları
Her koltuk tek tek çıkartılabilir.
Bir koltuğun her oturma konumuna
getirilişinde veya çıkartılıp yeniden
yerine yerleştirildiğinde, tabana iyi
sabitlendiğini kontrol ediniz.
Bağımsız 3 arka koltuk, koltuğa gömülü
baş dayanaklarıyla donatılmışlardır.
o

rta koltuğun sırtlığı, mindere
yatırıldığında bardak taşıyıcılı bir masa
olarak kullanılabilen sert bir yüzeye
sahiptir. Yüksek konum
: kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.

83
Koltuklar
Sırtlığı eğmeSırtlığı masa konumuna
getirme Sırtlığı yerine geri getirme
Koltuğu cüzdan konumuna
getirme Koltuğu yerine geri getirme
- Kumandayı hareket ettiriniz ve
sırtlık eğimini ayarlayınız.
-

Sırtlığı mindere yatırmak için kolu
çekiniz.
Masanın üzerine sert veya ağır nesne
koymayınız.

Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler. -

Kumandayı çekerek sırtlığın kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Sırtlık yeniden yerine getirildiğinde, iyi
sabitlendiğini kontrol ediniz.
-

Sırtlığı masa konumuna getirmek
için kumandayı çekiniz.
-


Arka bağlama noktalarını çıkartmak
için koltuğun arkasında bulunan
kolu kaldırınız.
-


Koltuğun bütününü, kilitlenene
kadar öne doğru deviriniz.-

Kırmızı kumandayı itiniz.
-

Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.
-


Kumandayı çekerek sırtlığı
kaldırınız.
-


Bütünün iyi sabitlendiğini kontrol
ediniz.Koltuğu yatırmadan evvel, hiçbir
nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediğini
kontrol ediniz.
eRgoNoMİ ve KoNFoR
4

84
Koltuklar
Koltuğu çıkartma
- gerekirse, ön koltukları öne
kaydırınız ve baş dayanağını
indiriniz.
-

Koltuğu cüzdan konumuna getiriniz.
Doğru kullanım
Çeşitli müdahalelerin ardından :
-
düzgün yerleştirmeyecek ve bir
dayanağa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,
-


her zaman emniyet kemerlerinin
yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduğunu
kontrol ediniz,
-


emniyet kemerini ayarlayıp
takmadan hiç bir yolcu yerine
oturmamalıdır

.
Üstte açıklanan "Cüzdan
konumu"'na bakınız.
-

Ön ayakların kilid

ini açmak için
kırmızı kola bastırınız.
-

Kolu bırakmadan bütünü yaklaşık
45 derece arkaya yatırınız.
-


Kolu bırakınız.
-


Koltuğu, bağlantılar izin verdiği
kadar

düşey olarak kaldırınız.
-

Koltuğu öne doğru devirerek dik
konuma getiriniz ve sonra koltuğu
kaldırınız.
Koltuğu yerine takma
- Koltuğu öne doğru 45 derece
yatırınız.
-

Kancaları 2 barın arasına
yerleştiriniz.
-


Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.
-


Sırtlığı başlangıç konumuna geri
getirmek için kumandayı çekiniz.
-


Baş dayanağını yukarı çekiniz.
Koltuğu yatırmadan evvel, hiçbir
nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediğini
kontrol ediniz.

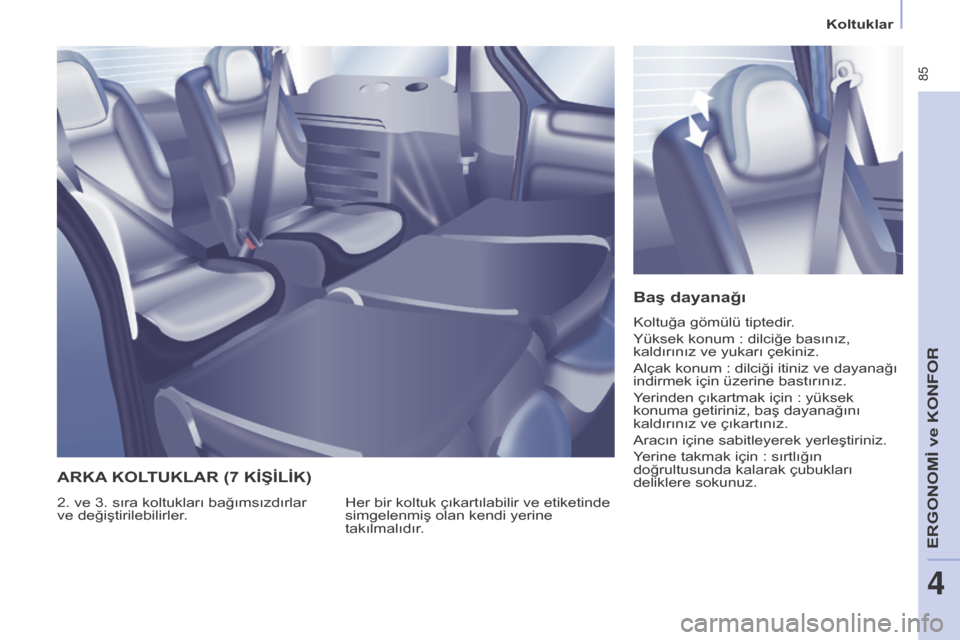

85
Koltuklar
Baş dayanağı
Koltuğa gömülü tiptedir.
Yüksek konum : dilciğe basınız,
kaldırınız ve yukarı çekiniz.
Alçak konum
: dilciği itiniz ve dayanağı
indirmek için üzerine bastırınız.
Yerinden çıkartmak için
: yüksek
konuma getiriniz, baş dayanağını
kaldırınız ve çıkartınız.
Aracın içine sabitleyerek yerleştiriniz.
Yerine takmak için
: sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her bir koltuk çıkartılabilir ve etiketinde
simgelenmiş olan kendi yerine
takılmalıdır.
2. ve 3. sıra koltukları bağımsızdırlar
ve değiştirilebilirler.
ARKA
KOLTUKLAR (7 KİŞİLİK )
eRgoNoMİ ve KONFOR
4

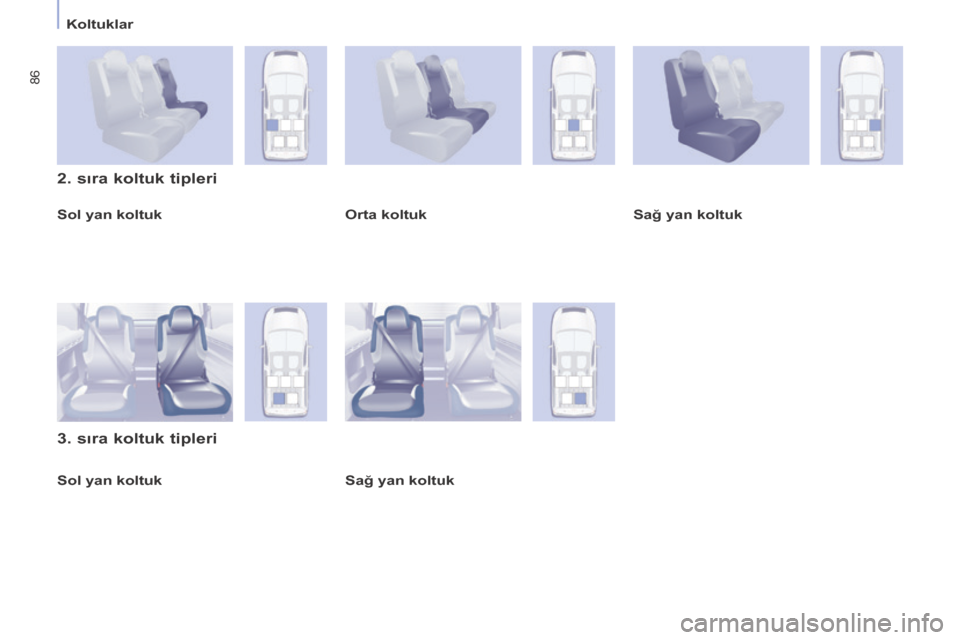

86
Koltuklar
Sol yan koltuk
2. sıra koltuk tipleri
3. sıra koltuk tipleri
Orta koltuk Sağ yan koltuk
Sağ yan koltuk
Sol yan koltuk
