2016 Peugeot Partner Tepee Kullanım Kılavuzu (in Turkish)

143 143
ISOFIX BAğLANTILAR
Aracınız, son ISoFIX mevzuatına
uygun olarak onaylanmıştır .
Her oturma yeri için üç halkadan
oluşur.
Araç koltuğunun sırtlığı ile minderi
arasına yerleştirilmiş ve bir etiket ile
gösterilen iki adet ön A halkası.top tether diye adlandırılan yüksek
kayışın bağlanması için, araç
koltuğunun sırtlığının arkasına
yerleştirilmiş bir arka
B halkası.
top tether

, yüksek kayış donanımına
sahip çocuk koltuklarında bu kayışı
sabitlemeyi sağlar. Önden gelen
darbe durumunda bu donanım çocuk
koltuğunun öne devrilmesini engeller.
Bu IS
o FIX bağlantı sistemi, çocuk
koltuğunun aracınıza hızlı, emin ve
sağlam bir şekilde montajını sağlar.
IS
o FIX çocuk koltukları iki adet
ön A halkasına sabitlenen 2 kilitle
donatılmıştır.
Bazı koltuklarda ayrıca arka B
halkasına bağlanan bir yüksek kayış
bulunur. Çocuk koltuğu ile birlikte verilen
montaj kılavuzunda belirtilen
talimatlara mutlaka uyunuz.
Çocuk koltuğunu
top tether'e
bağlamak için
:
-
bu oturma yerine bir çocuk koltuğu
takmadan evvel baş dayanağını
çıkartınız ve başka bir yere
yerleştiriniz (çocuk koltuğunu
çıkarttıktan sonra baş dayanağını
yerine takınız),
-

çocuk koltuğunun yüksek kayışını,
baş dayanağının çubuk yuvalarını
ortalayarak koltuk sırtlığının
arkasından geçiriniz,
-


yüksek kayış bağlantısını arka
halkaya sabitleyiniz,
-


yüksek kayışı geriniz.Çocuk koltuğunun bir araca
kötü kurulumu, kaza anında
çocuğunuzun güvenliğini tehlikeye
düşürür

.
Aracınıza IS
o FIX çocuk koltuğu takma
imkânlarını öğrenmek için, özet tabloya
bakınız.
gÜVeNLİK
5
Ara

144144

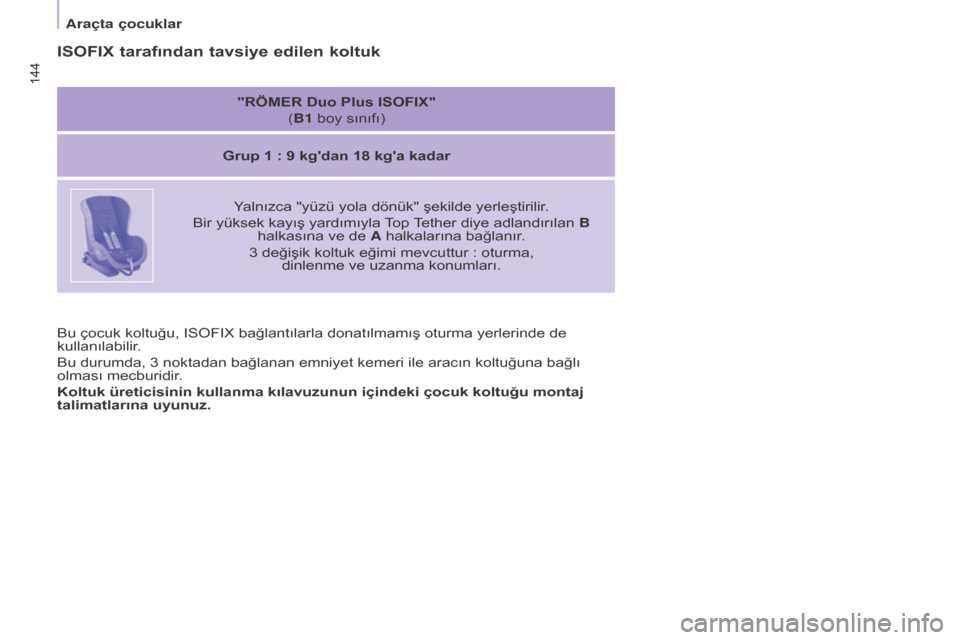

Bu çocuk koltuğu, ISoFIX bağlantılarla donatılmamış oturma yerlerinde de
kullanılabilir .
Bu durumda, 3 noktadan bağlanan emniyet kemeri ile aracın koltuğuna bağlı
olması mecburidir.
Koltuk üreticisinin kullanma kılavuzunun içindeki çocuk koltuğu montaj
talimatlarına uyunuz.
ISOFIX tarafından tavsiye edilen koltuk
"RÖMER Duo Plus ISOFIX" (B1 boy sınıfı)
Grup 1
: 9 kg'dan 18 kg'a kadar
Yalnızca "yüzü yola dönük" şekilde yerleştirilir.
Bir yüksek kayış yardımıyla
top tether diye adlandırılan

B
halkasına ve de A halkalarına bağlanır.
3 değişik koltuk eğimi mevcuttur
: oturma,
dinlenme ve uzanma konumları.
Ara

145 145

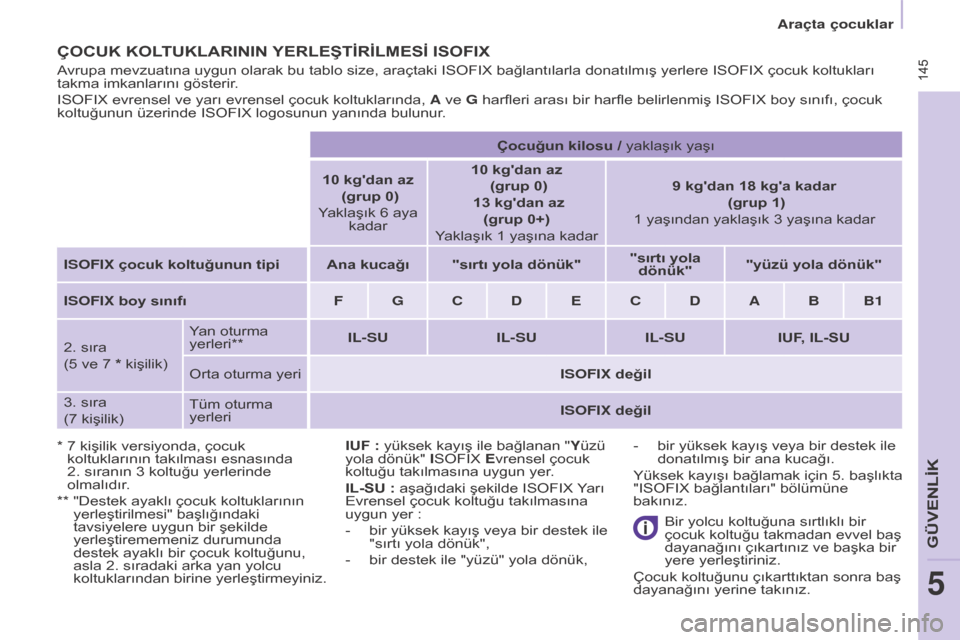

çOcUK KOLTUKLARININ YERLEŞTİRİLMESİ ISOFIX
* 7 kişilik versiyonda, çocuk
koltuklarının takılması esnasında
2.
sıranın 3 koltuğu yerlerinde
olmalıdır.
**

"Destek ayaklı çocuk koltuklarının
yerleştirilmesi" başlığındaki
tavsiyelere uygun bir şekilde
yerleştirememeniz durumunda
destek ayaklı bir çocuk koltuğunu,
asla 2. sıradaki arka yan yolcu
koltuklarından

birine yerleştirmeyiniz.
Avrupa mevzuatına uygun olarak bu tablo size, araçtaki IS
o FIX bağlantılarla donatılmış yerlere IS o FIX çocuk koltukları
takma imkanlarını gösterir.
IS o FIX evrensel ve yarı evrensel çocuk koltuklarında, A ve g harfleri arası bir harfle belirlenmiş IS o FIX boy sınıfı, çocuk
koltuğunun üzerinde IS o FIX logosunun yanında bulunur.
ç

ocuğun kilosu / yaklaşık yaşı
10 kg'dan az (grup 0)
Yaklaşık 6 aya kadar 10 kg'dan az
(grup 0)
13 kg'dan az (grup 0+)
Yaklaşık 1 yaşına kadar 9 kg'dan 18 kg'a kadar
(grup 1)
1 yaşından yaklaşık 3 yaşına kadar
IS o FIX çocuk koltuğunun tipi
Ana kucağı "sırtı yola dönük" "sırtı yola
dönük" "yüzü yola dönük"
IS o FIX boy sınıfı
F
gC DeC D A B B1
2. sıra
(5 ve 7
* kişilik)
Yan oturma
yerleri**
IL-S u
IL-S
u
IL-S
u
IUF
, IL-SU
o

rta oturma yeri
IS o FIX değil
3. sıra
(7 kişilik)
t
üm oturma
yerleri IS o FIX değil
IUF : yüksek kayış ile bağlanan "Yüzü
yola dönük" IS o FIX e vrensel çocuk
koltuğu takılmasına uygun yer.
IL-SU
: aşağıdaki şekilde IS o FIX Yarı
e

vrensel çocuk koltuğu takılmasına
uygun yer
:
-

bir yüksek kayış veya bir destek ile
"sırtı yola dönük",
-


bir destek ile "yüzü" yola dönük, Bir yolcu koltuğuna sırtlıklı bir
çocuk koltuğu takmadan evvel baş
dayanağını çıkartınız ve başka bir
yere yerleştiriniz.
Çocuk koltuğunu çıkarttıktan sonra baş
dayanağını yerine takınız.
-

bir yüksek kayış veya bir destek ile
donatılmış bir ana kucağı.
Yüksek kayışı bağlamak için 5. başlıkta
"IS
o FIX bağlantıları" bölümüne
bakınız.
gÜVeNLİK
5
Ara

146146
çOcUK KOLTUKLARI İçİN
T
AVSİYELER
Arka oturma yerlerinde :
-
"sırtı yola dönük" şekilde
yerleştirilmiş çocuk koltuğu ile ön
koltuk arasında,
-


"yüzü yola dönük" şekilde
yerleştirilmiş çocuk koltuğundaki
çocuğun ayakları ile ön koltuk
arasında her zaman yeterli bir boş
alan bırakınız.
Bunun için, ön koltuğu ileri kaydırınız
ve gerekirse sırtlığını da kaldırınız. Araçta çocuk koltuğunun yanlış şekilde
yerleştirilmesi, çarpışma durumunda
çocuğun güvenliğini tehlikeye atar
.
Çocuk koltuğunun dengesini
bozabileceğinden altında emniyet
kemeri veya emniyet kemeri kilit yuvası
bulunmadığını kontrol ediniz.
Çok kısa süreli seyahatler için bile
olsa, emniyet kemerlerini veya çocuk
koltuklarının kayışını, çocuğun
vücudunun çevresinde en az
boşluk kalacak şekilde bağlamayı
unutmayınız.
Çocuk koltuğunu emniyet kemeri ile
kullanırken, emniyet kemerinin çocuk
koltuğu üzerinde gerili olduğunu ve
çocuk koltuğunu aracınızın koltuğuna
sıkıca tutturduğunu kontrol ediniz.
Yolcu koltuğu ayarlanabiliyorsa,
gerekirse koltuğu öne kaydırınız. Çocuk koltuğunun "yüzü yola
dönük" en uygun yerleşimi için,
çocuk koltuğunun sırtlığının aracın
koltuğunun sırtlığına mümkün olduğu
kadar yakın olduğunu hatta mümkünse
temas ettiğini kontrol ediniz.
Bir yolcu koltuğuna sırtlıklı bir
çocuk koltuğu takmadan evvel baş
dayanağını çıkartmalısınız.
Önemli bir fren durumunda mermiye
dönüşmemesi için baş dayanağının
düzgün yerleştirildiğine ya da
sabitlendiğine emin olunuz.
Çocuk koltuğunu çıkarttıktan sonra baş
dayanağını yerine takınız.Ön koltukta çocuklar
Çocukların, ön yolcu koltuğunda
taşınma kuralları ülkeden ülkeye
değişir. Ülkenizde geçerli olan
mevzuata başvurunuz.
Ön yolcu koltuğuna "sırtı yola
dönük" konumda bir çocuk koltuğu
yerleştirildiği anda, yolcu tarafı ön
Airbag'ini devre dışı bırakınız.
Aksi takdirde Airbag patladığında
çocuğun ölme ya da ciddi şekilde
yaralanma riski vardır.
Yükselticinin yerleştirilmesi
Kemerin göğüs bölümü, çocuğun
omzunun üzerine konumlanmalı ama
boğazına değmemelidir.
e

mniyet kemerinin karın bölümünün,
çocuğunuzun kalçalarının üzerinden
geçmesine dikkat ediniz.
P
eugeot
size, omuz seviyesinde bir
kemer kılavuzu ile donatılmış sırtlıklı
bir yükseltici kullanmanızı tavsiye eder

.
g

üvenlik açısından :
-

bir ya da birkaç çocuğu aracın
içerisinde yalnız ve başında kimse
olmadan bırakmayınız,
-


bir çocuğu ya da bir hayvanı,
güneşe maruz ve camları kapalı bir
araçta bırakmayınız,
-


anahtarlarınızı, aracınızın içinde,
çocukların erişebileceği bir yere
asla bırakmayınız.
Kapıların kaza ile açılmasını önlemek
için, "Çocuk güvenliği" tertibatını
kullanınız.
Arka camları üçte birinden fazla
açmamaya dikkat ediniz.
Küçük çocuklarınızı güneş ışıklarından
korumak için, arka camları yan
güneşliklerle donatınız.
3. sıraya bir çocuk koltuğu yerleştirmek
için, çocuk koltuğunun veya çocuğun
bacaklarının 2. sıradaki koltuklara
dokunmaması için, 2. sıradaki orta ve
yan koltuk sırtlıklarını masa konumuna
getiriniz veya 2. sıradaki bu koltukları
çıkartınız.
Ara\347ta \347ocuklar

147 147
çOcUK GÜVENLİK KİLİDİ
Sürgülü yan kapıların içeriden
açılmasını engeller.
ManuelElektrikli
Kontak açıkken, sürücü
mahallinin ortasında bulunan
bu düğmeye basınız.


g
österge lambası yanar
durumda = güvenlik kilidi
devrede.
Dikkat

: bu donanım, merkezi kilit
kumandasından bağımsızdır.
Kısa bir süre için olsa dahi, aracı
terk ederken anahtarlarınızı alınız.
Kontağı her açışınızda, çocuk
güvenliğinin durumunu kontrol etmeniz
tavsiye edilir.
Şiddetli darbe durumunda, elektrikli
çocuk güvenlik kilidi otomatik olarak
devreden çıkar.
Bir etiket size kolun konumunu ve
çocuk güvenlik kilidinin durumunu
gösterir.
-

Direnç noktasını geçerek kapıyı
tamamen açınız.
-


Kapının arka yan kenarında
bulunan kolu indiriniz.
gÜVeNLİK
5
Ara\347ta \347ocuklar

148
Römork bağlanmasıAğırlıklar ve çekilebilir yüklerle
ilgili daha fazla bilgi edinmek için
9. başlıktaki "Ağırlıklar" bölümüne
bakınız.
RÖMORK, KARAVAN... BAğLANMASI
Yük dağılımı
Römork içindeki yükü, en ağır eşyalar
dingile mümkün olduğunca yakın
olacak şekilde ve ok üzerindeki
ağırlığın izin verilen azami ağırlığı
geçmeden bu ağırlığa yakın olacağı
şekilde dağıtınız.
Soğutma
Rampada römork çekilmesi soğutma
sıvısının sıcaklığını arttırır. Fan elektrikle çalıştığından kapasitesi
motor devrine bağlı değildir.
Aksine, motor devrini düşürmek için
yüksek bir vitesi kullanınız ve hızı
azaltınız.
Her durumda soğutma sıvısı
sıcaklığına dikkat ediniz.
Sürüşle ilgili tavsiyeler
Çekilen aracın tekerlekleri serbest
olmalıdır
: vites kutusu boşta.

149
Römork bağlanması
Doğru kullanım
Bazı çok zorlu kullanma şartlarında
(hava çok sıcakken, çok dik bir
rampada azami yük çekilmesi) motor
otomatik olarak gücünü sınırlar. Böyle
bir durumda, klimanın otomatik olarak
kapanması motorun kaybedilen
gücünün yeniden kazanılmasını sağlar.
Lastikler
tavsiye olunan lastik havası
basınçlarını gözeterek çekici araç ve
römork lastiklerinin havalarını kontrol
ediniz.
7. başlıkta, "Seviyeler" bölümüne bakınız.
Soğutma sıvısı uyarı lambasının
yanması durumunda aracı
mümkün olduğu kadar çabuk
durdurunuz ve motoru stop
ediniz. Frenler
Römork çekilmesi fren mesafesini
arttırır. Ilımlı bir hızla sürünüz, vitesi
zamanında küçültünüz, giderek artan
bir frenleme yapınız.
çekme
Aracınızın tasarımı sırasında test edilip
onaylanmış olan orijinal P
eugeot
çekme tertibatlarını ve far kablolarını
kullanmanızı ve tertibatın aracınıza
P
eugeot
servis ağı tarafından
takılmasını tavsiye ederiz.
Montaj, P

eugeot
servis ağında
gerçekleşmezse, mutlaka üretici
talimatlarına uygun olarak aracın
arkasında bulunan elektrik bağlantıları
kullanılmalıdır

.
Üstte de hatırlatılan genel talimatlar
çerçevesinde, P
eugeot
tarafından
onaylanmamış elektrikli bir aksesuarın
ya da bir çekme tertibatının
takılmasıyla ilişkin risklere dikkatinizi
çekeriz. Bu montaj aracınızın
elektronik sisteminin arızalanmasına
neden olabilir

. İlk önce Üreticiden bilgi
edininiz.
Yan rüzgâr
Yandan gelen rüzgâra karşı hassasiyet
artar.
e
snek ve düşük hızda sürünüz.
ABS /ES
c
ABS ve

e
SC sistemleri yalnızca aracı
kontrol ederler, römorku veya karavanı
etmezler.
Park yardımı
Römork çekerken, geri park yardımı
çalışmaz.
9. başlıkta "
t
anımlama unsurları"
bölümüne bakınız.
AKSeSuARLAR
6

150
Römork bağlanması
SÖKÜLEBİLEN KUğU BOYNU
ç EKME TERTİBATI
ALET
KULLANMADAN ,
ANA
h TARLI
Sunum
Araca takılı olarak teslim edilen bu
kuğu boynu çekme tertibatı kolayca
takılabilir veya sökülebilir. Bu işlemler
hiçbir alet gerektirmez.
Montaj ve kullanım tavsiyeleri
Aşağıdaki noktaları kontrol ederek
kuğu boynunun düzgün kilitlendiğine
emin olunuz
:
-

döner düğmenin yeşil işareti
görünüyor

,
-

döner düğmenin emniyet kilid
i
arkaya doğru bakıyor,
-

emniyet kilid
i kapalı ve anahtar
çıkartılmış
; döner düğme
sabitlenmiş,
-

kuğu boynu çekme tertibatı artık
desteğinde hiç hareket etmez
durumda.
Römorku bağlarken, elektrik kablosunu
takmayı unutmayınız.
Montaj
