Page 89 of 296
87
Koltuklar
Sırtlığı eğme
-
Kumandayı hareket ettiriniz ve
eğimini ayarlayınız.
Sırtlığı tablet konumuna getirme
-
Baş dayanağını azami konuma
kadar indiriniz.
-
Sırtlığı mindere yatırmak için kolu
hareket ettiriniz. Sırtlığı yerine geri getirme
-
Kumandayı çekerek sırtlığın kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
-
Bütünün iyi sabitlendiğini kontrol
ediniz.
Koltuğu cüzdan konumuna getirme
(katlama)
-
t
ablet konumuna getiriniz.
-
Koltuğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
-
Koltuğun bütününü, öne doğru
deviriniz.
2. sıra koltuğun değişebilirliğiKoltuğu yerine geri getirme
-
Koltuğu arkaya doğru yatırınız.
Koltuğu katlamadan önce,
aşağıdakilere dikkat ediniz
:
-
3. sıradaki yolcuların
ayaklarının koltuğun tabandaki
kilitlerinde olmadığını,
-
koltuğun tabana düzgün
kilitlendiğini,
-
yolcu emniyet kemerinin
kullanılabilir olduğunu.
eRgoNoMİ ve KONFOR
4
Page 90 of 296
88
Koltuklar

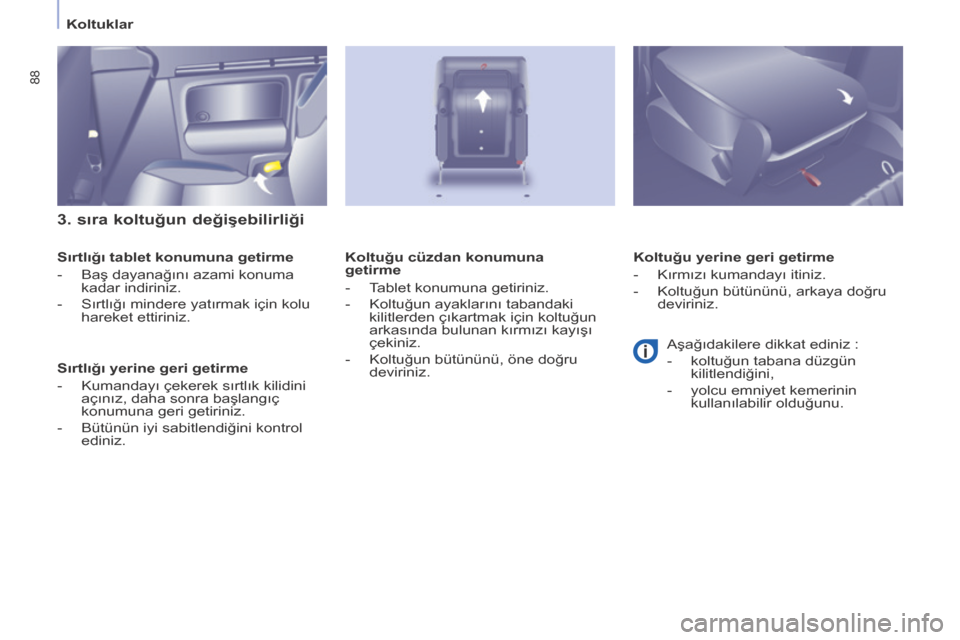

3. sıra koltuğun değişebilirliği
Sırtlığı tablet konumuna getirme
-
Baş dayanağını azami konuma
kadar indiriniz.
-
Sırtlığı mindere yatırmak için kolu
hareket ettiriniz.
Sırtlığı yerine geri getirme
-
Kumandayı çekerek sırtlık kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
-
Bütünün iyi sabitlendiğini kontrol
ediniz. Koltuğu yerine geri getirme
-
Kırmızı kumandayı itiniz.
-
Koltuğun bütününü, arkaya doğru
deviriniz.
Koltuğu cüzdan konumuna
getirme
-
t
ablet konumuna getiriniz.
-
Koltuğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
-
Koltuğun bütününü, öne doğru
deviriniz. Aşağıdakilere dikkat ediniz
:
-
koltuğun tabana düzgün
kilitlendiğini,
-
yolcu emniyet kemerinin
kullanılabilir olduğunu.
Page 91 of 296
89
Koltuklar
3. sıradan araca girmek, araçtan
çıkmak
Giriş
-
2. sıra koltuğu tablet konumuna
getiriniz.
ç
ıkış
-
Baş dayanağını azami konuma
kadar indiriniz.
-
2. sıradaki koltuğun sırtlığında
bulunan sarı kumandayı hareket
ettiriniz.
-
Sırtlığı tablet konumuna getiriniz.
o
rta sıra emniyet kemerinin
tavandaki yerindeki desteğine
yerleşmiş olmasına dikkat ediniz.
-
g eçişi açmak için koltuğu cüzdan
konumuna getiriniz. -
Koltuğu cüzdan konumuna
getirmek için kırmızı kayışı çekiniz.
-
Koltuğun bütününü öne doğru
deviriniz.
-
Y
an kapıdan çıkınız.
Koltuğu katlamadan evvel,
3.
sıradaki yolcuların ayaklarının
2. sıradaki koltuğun kilitlenme
noktalarında olmadığını kontrol
ediniz.
eRgoNoMİ ve KONFOR
4
Page 92 of 296
90
Koltuklar
Koltuğu çıkartma
-
g erekirse, ön koltukları öne
kaydırınız.
-
Baş dayanağını indiriniz.
-
Koltuğu cüzdan konuma getiriniz.
-
Koltuğun bütününü öne doğru
deviriniz ve sonra kaldırınız. Koltuğu yerine geri takma
Koltuğun etiketi size, uyulması gereken
koltuğun yerleştirme noktası hakkında
bilgi verir
.
-
Ön ayakların kancalarını 2 barın
arasına yerleştiriniz.
-
Arka bağlama noktalarını sabitlemek
için koltuğu arkaya yatırınız.
-
Sırtlığı başlangıç konumuna
yükseltmek için kumandayı hareket
ettiriniz.
-
Baş dayanağını yukarı çekiniz. Hiçbir nesne ya da arkada
oturan yolcu ayağının kilitleme
noktalarına gelmemesine
ve bütünün iyi kilitlenmesini
engellenmediğine dikkat ediniz.

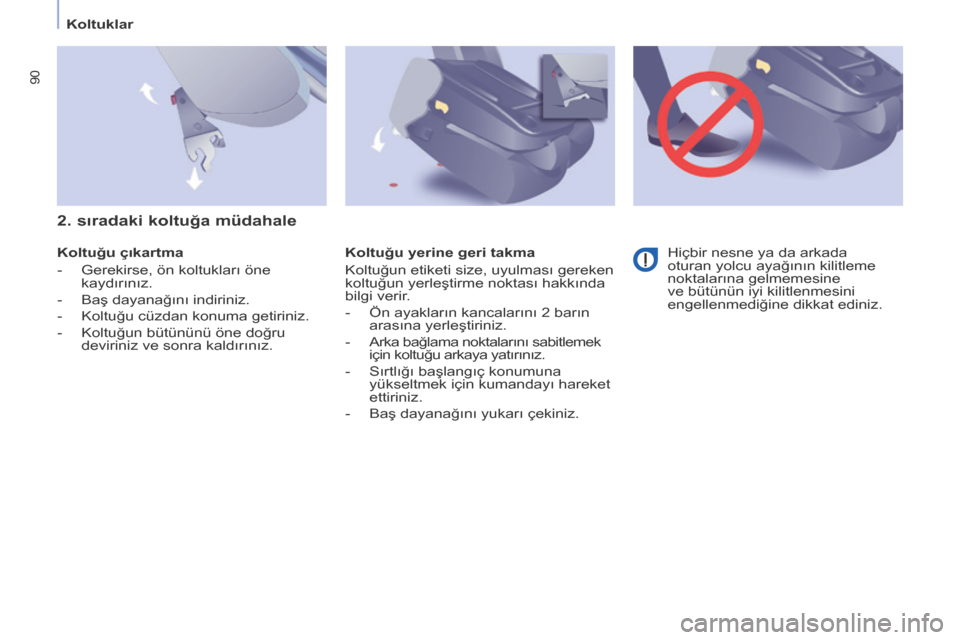

2. sıradaki koltuğa müdahale
Page 93 of 296

91
Koltuklar

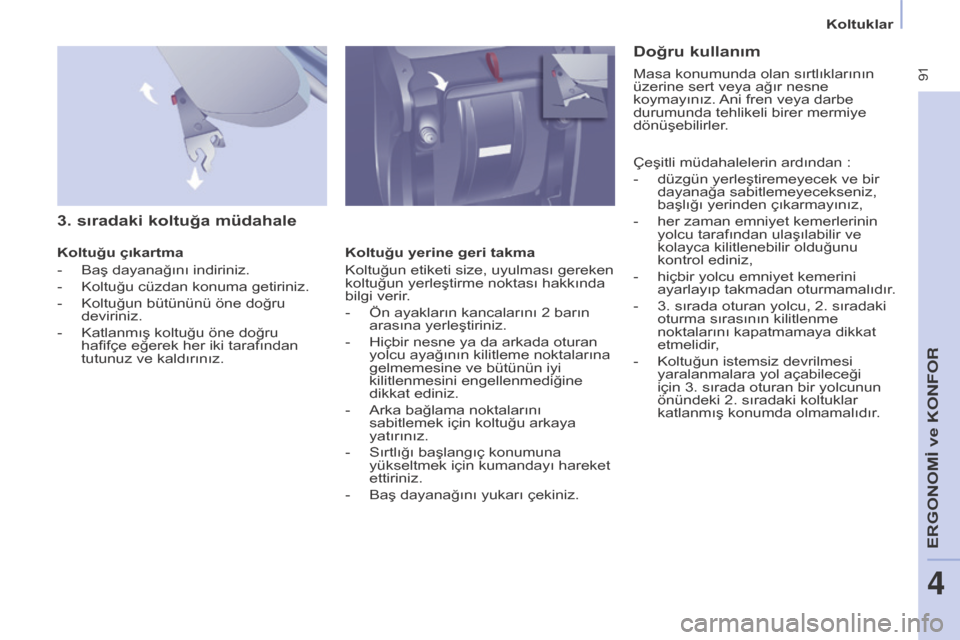

3. sıradaki koltuğa müdahale
Koltuğu çıkartma
-
Baş dayanağını indiriniz.
-
Koltuğu cüzdan konuma getiriniz.
-
Koltuğun bütününü öne doğru
deviriniz.
-
Katlanmış koltuğu öne doğru
hafifçe eğerek her iki tarafından
tutunuz ve kaldırınız. Koltuğu yerine geri takma
Koltuğun etiketi size, uyulması gereken
koltuğun yerleştirme noktası hakkında
bilgi verir
.
-
Ön ayakların kancalarını 2 barın
arasına yerleştiriniz.
-
Hiçbir nesne ya da arkada oturan
yolcu ayağının kilitleme noktalarına
gelmemesine ve bütünün iyi
kilitlenmesini engellenmediğine
dikkat ediniz.
-
Arka bağlama noktalarını
sabitlemek için koltuğu arkaya
yatırınız.
-
Sırtlığı başlangıç konumuna
yükseltmek için kumandayı hareket
ettiriniz.
-
Baş dayanağını yukarı çekiniz.
Doğru kullanım
Çeşitli müdahalelerin ardından :
-
düzgün yerleştiremeyecek ve bir
dayanağa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,
-
her zaman emniyet kemerlerinin
yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduğunu
kontrol ediniz,
-
hiçbir yolcu emniyet kemerini
ayarlayıp takmadan oturmamalıdır
.
-
3. sırada oturan yolcu, 2. sıradaki
oturma sırasının kilitlenme
noktalarını kapatmamaya dikkat
etmelidir
,
-
Koltuğun istemsiz devrilmesi
yaralanmalara yol açabileceği
için 3. sırada oturan bir yolcunun
önündeki 2. sıradaki koltuklar
katlanmış konumda olmamalıdır
.
Masa konumunda olan sırtlıklarının
üzerine sert veya ağır nesne
koymayınız. Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler.
eRgoNoMİ ve KONFOR
4
Page 94 of 296
92
Koltuklar

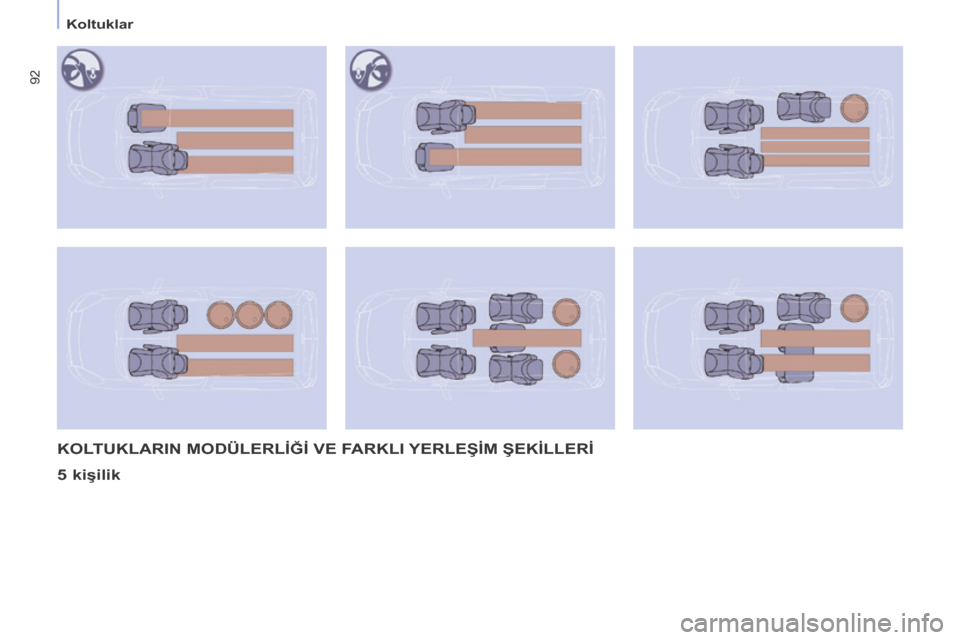

KOLTUKLARIN MODÜLERLİğİ VE FARKLI YERLEŞİM ŞEKİLLERİ
5
kişilik
Page 95 of 296
93
Koltuklar
7 kişilik
tüm müdahaleler araç
dururken yapılmalıdır .
eRgoNoMİ ve KONFOR
4
Page 96 of 296
94

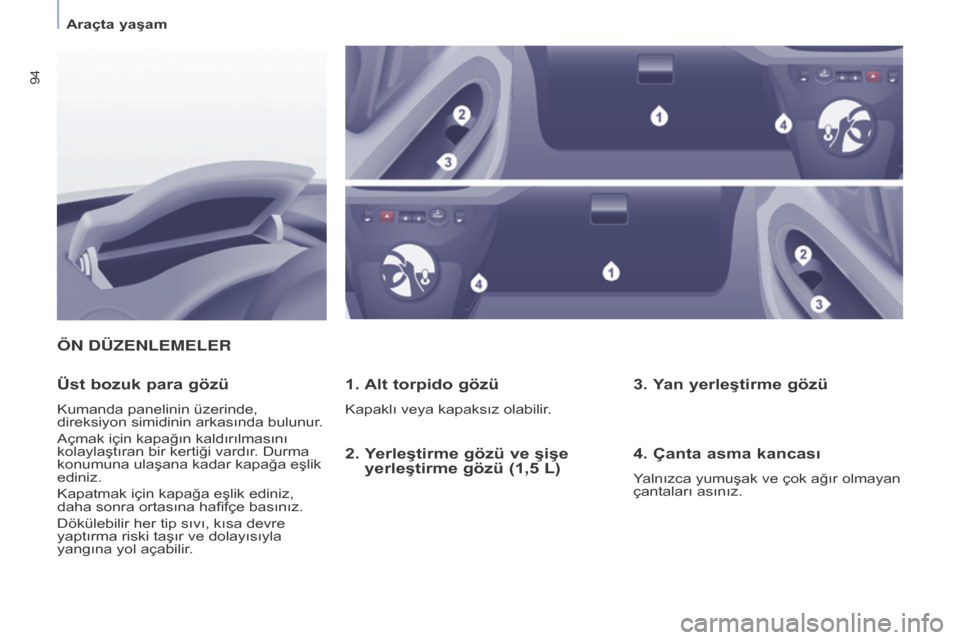

ÖN DüZeNLeMeLeR
1.
Alt torpido gözü
Kapaklı veya kapaksız olabilir.
Üst bozuk para gözü
Kumanda panelinin üzerinde,
direksiyon simidinin arkasında bulunur.
Açmak için kapağın kaldırılmasını
kolaylaştıran bir kertiği vardır. Durma
konumuna ulaşana kadar kapağa eşlik
ediniz.
Kapatmak için kapağa eşlik ediniz,
daha sonra ortasına hafifçe basınız.
Dökülebilir her tip sıvı, kısa devre
yaptırma riski taşır ve dolayısıyla
yangına yol açabilir.
3. Yan yerleştirme gözü
4.
ç
anta asma kancası
Yalnızca yumuşak ve çok ağır olmayan
çantaları asınız.
2. Yerleştirme gözü ve şişe yerleştirme gözü (1,5 L)
Araçta yaşam
