Luzes traseiras
(SW)
Díodos
eletroluminescentes-LEDs
Para a substituição, consulte a rede
PEugE Ot ou uma oficina qualificada.
Indicadores de direcção
(nos guarda-lamas)
F Abrir a tampa da mala e depois retirar a tampa de acesso.
F

R
etirar as duas porcas de fixação da luz
(chave de tubo recomendada).
F

D
esengatar o grampo de fixação, retirando
com cuidado a luz pelo exterior. F

D
esligar o conector da luz.
F
R
etirar a espuma de estanqueidade.
F
D
esengatar o porta-lâmpadas
pressionando as duas linguetas.
F
S
ubstituir a lâmpada.
Para a montagem, efectuar as operações pela
ordem inversa.
1.
L

uzes de presença (diodos
electroluminescentes, LED).
2.
Luzes de mudança de direcção (PY21W âmbar).3. Luzes de travagem (diodos electroluminescentes, LED).
4.
L

uzes de marcha atrás (W16W).
5.
L

uzes de nevoeiro (P21W).
8
Em caso de avaria

264
308_pt_Chap08_En-cas-de-panne_ed02-2015
Luzes de marcha-atrás, faróis de
nevoeiro (tampa da mala)
F Abrir a tampa da mala, de seguida, retirar a tampa de acesso. F

R
etirar com cuidado a luz pelo exterior.
F
D
esligar o conector da luz.
F
L
uzes de nevoeiro: desencaixar o porta-
lâmpadas pressionando as duas linguetas
e depois substituir a lâmpada.
F
L
uz de marcha-atrás: rodar um quarto de
volta o porta-lâmpadas e depois substituir
a lâmpada.
Para a montagem, efectuar estas operações
no sentido inverso.
F

R
etirar a porca de fixação da luz.
Em caso de avaria

265
308_pt_Chap08_En-cas-de-panne_ed02-2015
Para a substituição deste tipo de luz, consulte
a rede PEugE Ot ou uma oficina qualificada.

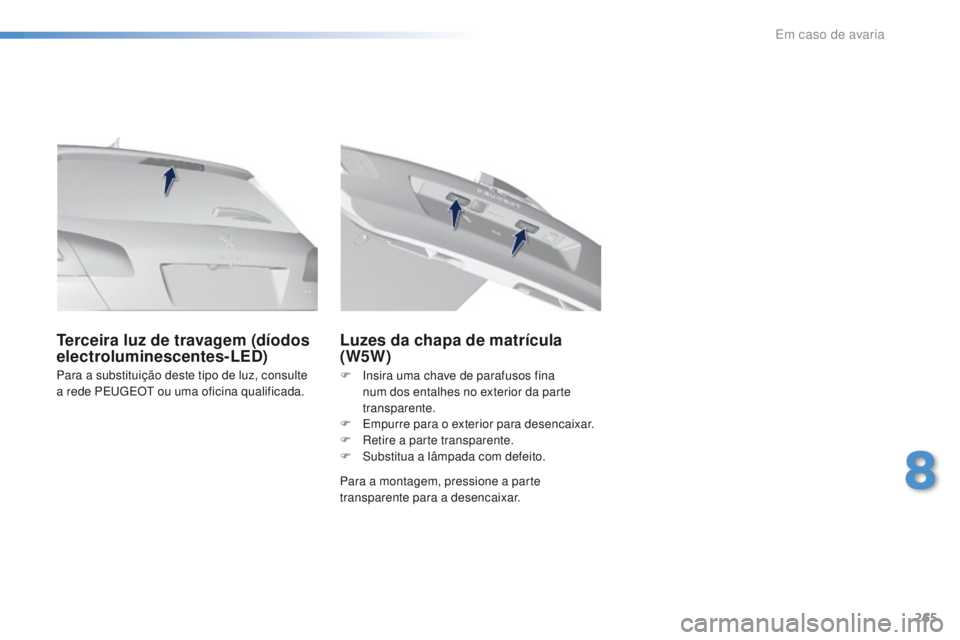

Terceira luz de travagem (díodos
electroluminescentes-LED) Luzes da chapa de matrícula
(W5W)
Para a montagem, pressione a parte
transparente para a desencaixar. F
I
nsira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F
E
mpurre para o exterior para desencaixar.
F
R
etire a parte transparente.
F
S
ubstitua a lâmpada com defeito.
8
Em caso de avaria

266
308_pt_Chap08_En-cas-de-panne_ed02-2015
F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
F

L
iberte totalmente a tampa e rode-a.
Acesso às ferramentas
Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores eléctricos,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede PE
u

g
E
O
t

ou uma oficina qualificada. Pinça
Substituir um fusível
Para efectuar uma intervenção num fusível, é
imperativo:
F

u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede PE
u

g
E
O
t
ou
por uma oficina qualificada.
F

E

xtraia a pinça da parte traseira da tampa
na qual ela está fixa.
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Em caso de avaria

267
308_pt_Chap08_En-cas-de-panne_ed02-2015
A PEugEOt declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
PE
u

g
E
O
t
e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10


miliamperes.Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede PE
u
g
E
O
t
ou uma
oficina qualificada.
8
Em caso de avaria

268
308_pt_Chap08_En-cas-de-panne_ed02-2015
Fusíveis no painel de
bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).Fusível
N° Intensidade
(A) Funções
F4 5Chamadas de urgência e de assistência.
F6 A ou B 15ecrã táctilAuto-rádio
F11 5Sistema "Acesso e arranque mãos livres"
F13 10Isqueiro.
F14 10
to
mada para acessórios de 12 V.
F16 3Iluminação do porta-luvas, luzes de tecto traseiras.
F17 3Iluminação do espelho de cortesia, luzes de tecto dianteiras.
F19 5Quadro de bordo.
F21 10Ecrã multifunções, climatização.
F22 5Câmara de marcha-atrás, ajuda ao estacionamento.
F24 3Sensor de chuva e luminosidade.
F25 5Airbags.
F28 A ou B 15Auto-rádio (+ bateria).
F30 20Limpa-vidros traseiro.
F31 30Fechaduras.
F32 10Amplificador Hi-fi.
F33 3Memorização das posições de condução.
F34 5Direcção assistida eléctrica.
F35 3Assinala que os cintos de segurança não estão colocados.
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
Versão 1 (Full)
Em caso de avaria

269
308_pt_Chap08_En-cas-de-panne_ed02-2015
Versão 2 (Eco)
Fusível
N° Intensidade

(A) Funções
F9 5Alarme, chamadas de urgência e de assistência.
F13 5Câmara de marcha-atrás e ajuda ao estacionamento.
F15 15
to

mada para acessórios de 12 V.
F16 15Isqueiro.
F17 15Auto-rádio.
F18 20Ecrã táctil, leitor de CDs, sistema de áudio e navegação
F19 5Sensor de chuva, luminosidade.
F20 5Airbags.
F21 5Quadro de bordo.
F22/F24 30Fechaduras interiores, exteriores, dianteiras e traseiras.
F23 5Iluminação do porta-luvas, espelho de cortesia, luzes de tecto
dianteiras e traseiras.
F25/F27 15Bomba lava-vidros dianteira/traseira.
F26 15Avisador sonoro.
F30 15Limpa-vidros traseiro.
8
Em caso de avaria

270
308_pt_Chap08_En-cas-de-panne_ed02-2015
Fusíveis no compartimento
do motor
Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível.
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F12 5Calculador Park Assist.
F14 25Bomba lava-vidros dianteiro e traseiro.
F15 5Direcção assistida.
F19 30Motor do limpa-vidros da frente.
F20 15Motores do lava-vidros dianteiro e traseiro.
F21 20Lava-faróis.
F22 15Buzina.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Versão 1 (Full)
Caixa 1
Em caso de avaria
