2016 Peugeot 308 Manual del propietario (in Spanish)

263
308_es_Chap08_En-cas-de-panne_ed02-2015

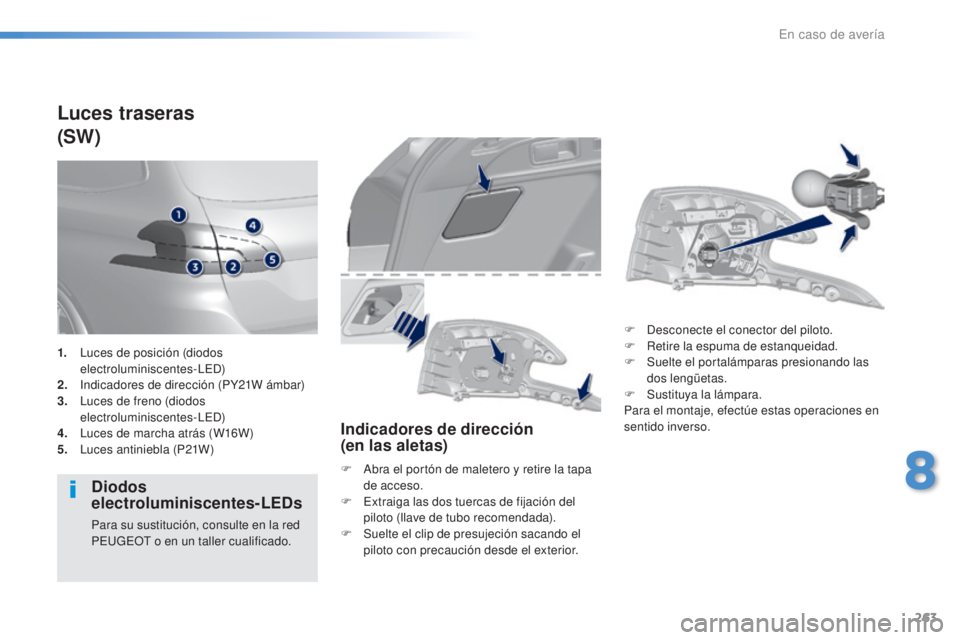

Luces traseras
(SW)
Diodos
electroluminiscentes-LEDs
Para su sustitución, consulte en la red
PEUGEOT o en un taller cualificado.
Indicadores de dirección
(en las aletas)
F Abra el portón de maletero y retire la tapa de acceso.
F

E
xtraiga las dos tuercas de fijación del
piloto (llave de tubo recomendada).
F

S
uelte el clip de presujeción sacando el
piloto con precaución desde el exterior. F

D
esconecte el conector del piloto.
F
R
etire la espuma de estanqueidad.
F
S
uelte el portalámparas presionando las
dos lengüetas.
F
S
ustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
1.
L

uces de posición (diodos
electroluminiscentes-LED)
2.
I

ndicadores de dirección (PY21W ámbar)
3.
L

uces de freno (diodos
electroluminiscentes-LED)
4.
L

uces de marcha atrás (W16W)
5.
L

uces antiniebla (P21W)
8
En caso de avería

264
308_es_Chap08_En-cas-de-panne_ed02-2015

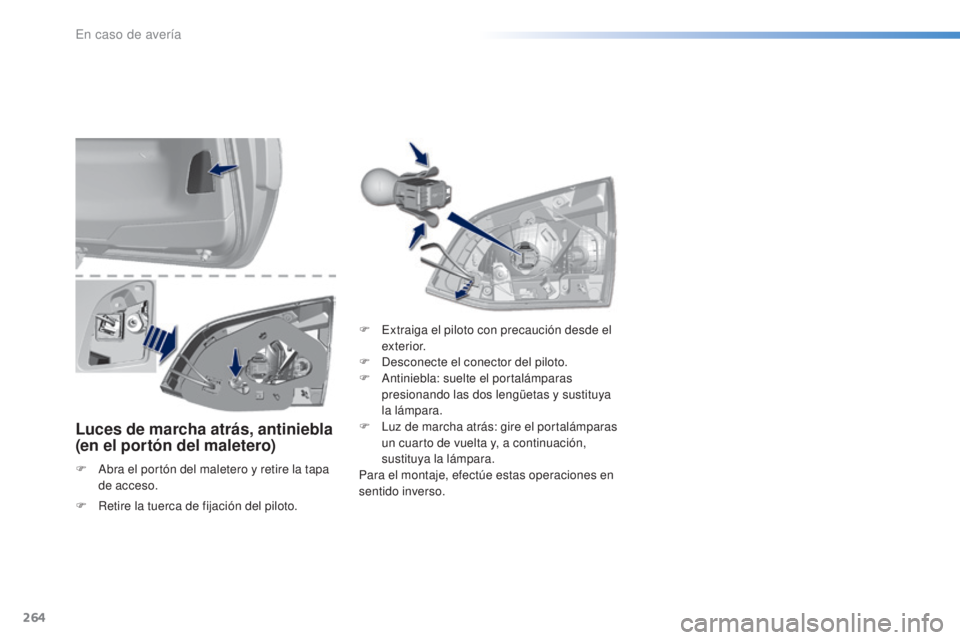

Luces de marcha atrás, antiniebla
(en el portón del maletero)
F Abra el portón del maletero y retire la tapa de acceso. F

E
xtraiga el piloto con precaución desde el
exterior.
F
D
esconecte el conector del piloto.
F
A
ntiniebla: suelte el portalámparas
presionando las dos lengüetas y sustituya
la lámpara.
F
L
uz de marcha atrás: gire el portalámparas
un cuarto de vuelta y, a continuación,
sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
F

R
etire la tuerca de fijación del piloto.
En caso de avería

265
308_es_Chap08_En-cas-de-panne_ed02-2015

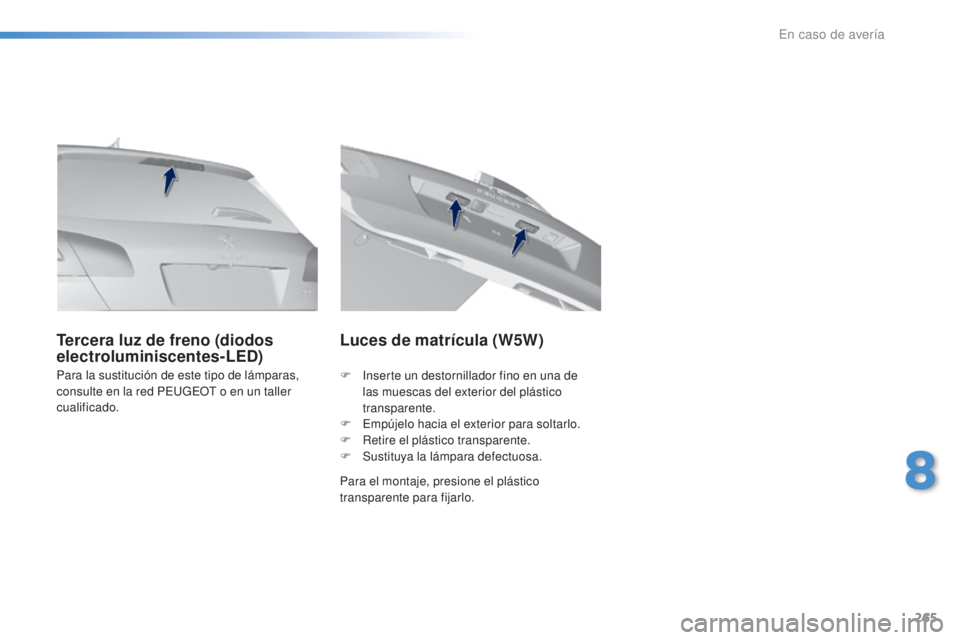

Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o en un taller
cualificado.
Tercera luz de freno (diodos
electroluminiscentes-LED)Luces de matrícula (W5W)
Para el montaje, presione el plástico
transparente para fijarlo. F
I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F
E
mpújelo hacia el exterior para soltarlo.
F
R
etire el plástico transparente.
F
S
ustituya la lámpara defectuosa.
8
En caso de avería

266
308_es_Chap08_En-cas-de-panne_ed02-2015

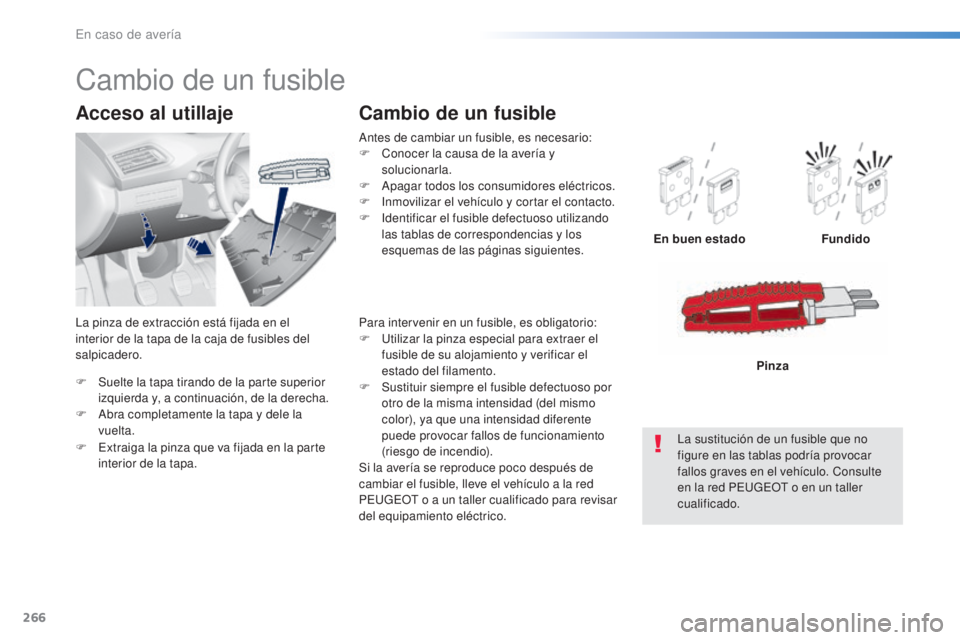

F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
F

A
bra completamente la tapa y dele la
vuelta.
Acceso al utillaje
Antes de cambiar un fusible, es necesario:
F C onocer la causa de la avería y
solucionarla.
F

A
pagar todos los consumidores eléctricos.
F

I
nmovilizar el vehículo y cortar el contacto.
F

I
dentificar el fusible defectuoso utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Cambio de un fusible
En buen estado Fundido
La sustitución de un fusible que no
figure en las tablas podría provocar
fallos graves en el vehículo. Consulte
en la red PEUGEOT o en un taller
cualificado. Pinza
Cambio de un fusible
Para intervenir en un fusible, es obligatorio:
F
Ut ilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para revisar
del equipamiento eléctrico.
F

E

xtraiga la pinza que va fijada en la parte
interior de la tapa.
La pinza de extracción está fijada en el
interior de la tapa de la caja de fusibles del
salpicadero.
En caso de avería

267
308_es_Chap08_En-cas-de-panne_ed02-2015

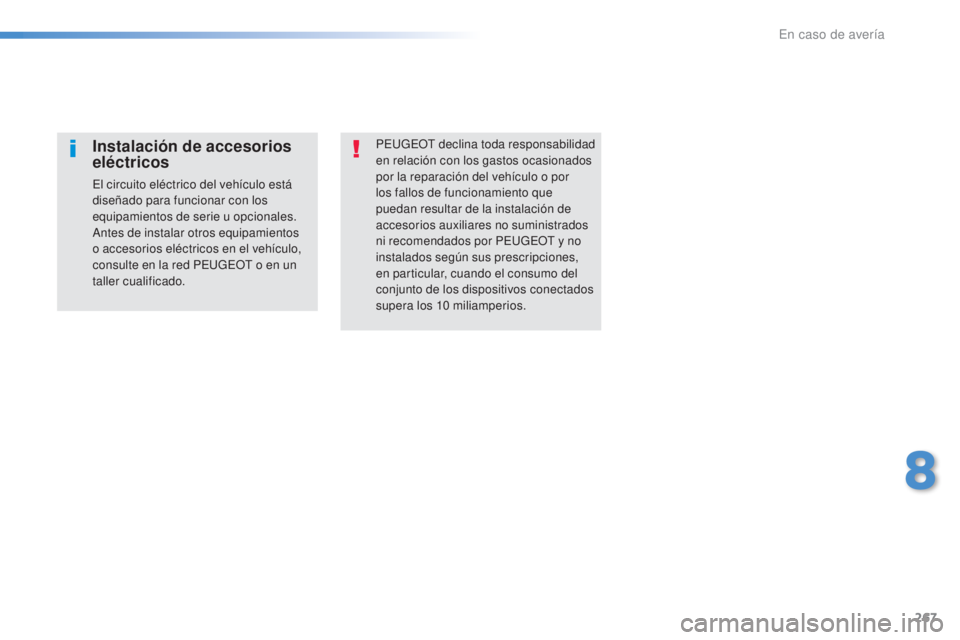

PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10

miliamperios.Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
8
En caso de avería

268
308_es_Chap08_En-cas-de-panne_ed02-2015

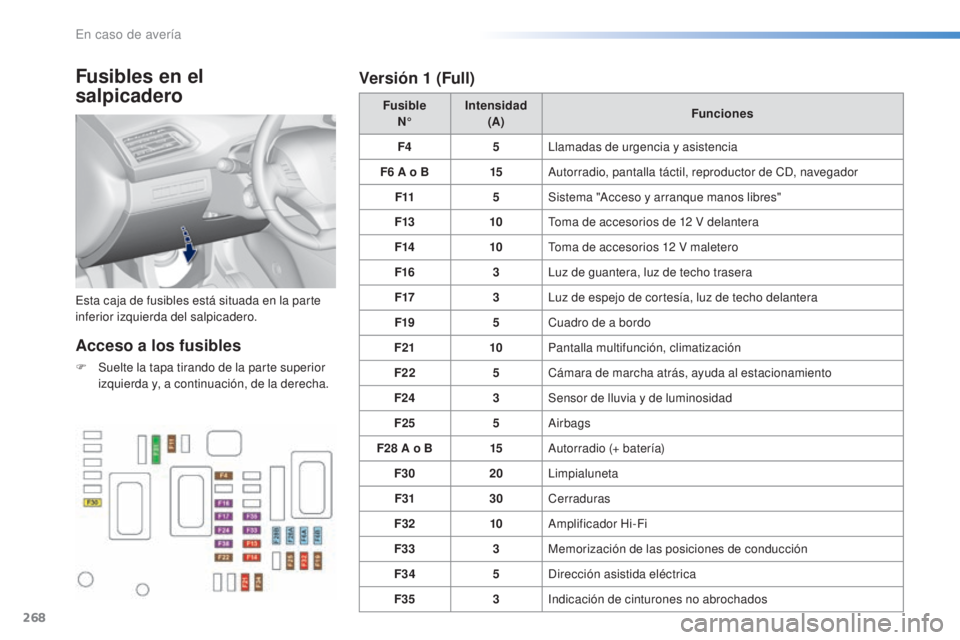

Fusibles en el
salpicadero
Esta caja de fusibles está situada en la parte
inferior izquierda del salpicadero. Fusible
N° Intensidad
(A) Funciones
F4 5Llamadas de urgencia y asistencia
F6 A o B
15Autorradio, pantalla táctil, reproductor de CD, navegador
F11 5Sistema "Acceso y arranque manos libres"
F13 10Toma de accesorios de 12 V delantera
F14 10Toma de accesorios 12 V maletero
F16 3Luz de guantera, luz de techo trasera
F17 3Luz de espejo de cortesía, luz de techo delantera
F19 5Cuadro de a bordo
F21 10Pantalla multifunción, climatización
F22 5Cámara de marcha atrás, ayuda al estacionamiento
F24 3Sensor de lluvia y de luminosidad
F25 5Airbags
F28
A o B15Autorradio (+ batería)
F30 20Limpialuneta
F31 30Cerraduras
F32 10Amplificador Hi-Fi
F33 3Memorización de las posiciones de conducción
F34 5Dirección asistida eléctrica
F35 3Indicación de cinturones no abrochados
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Versión 1 (Full)
En caso de avería

269
308_es_Chap08_En-cas-de-panne_ed02-2015

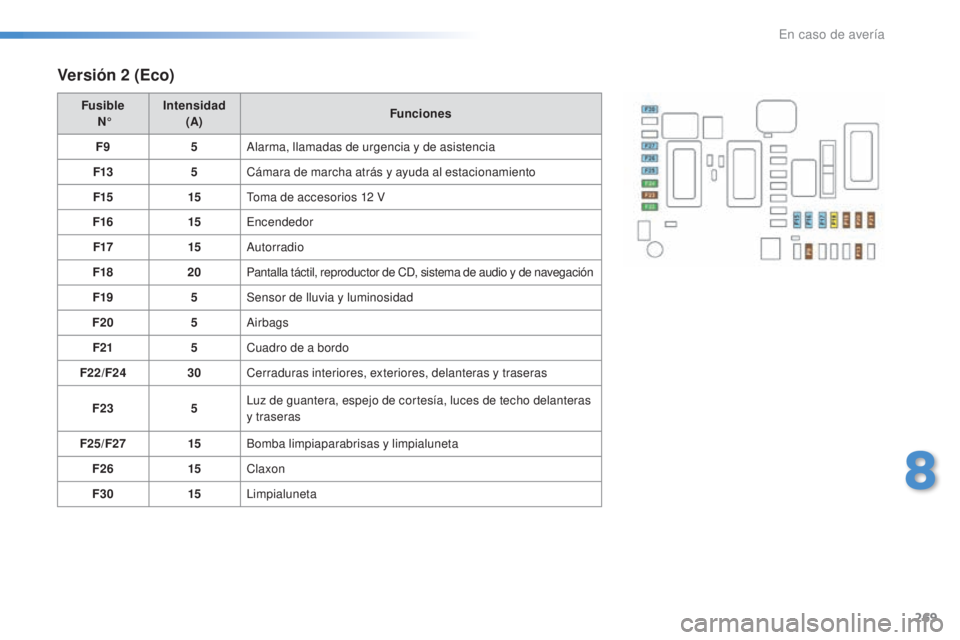

Versión 2 (Eco)
Fusible N° Intensidad
(A) Funciones
F9 5Alarma, llamadas de urgencia y de asistencia
F13 5Cámara de marcha atrás y ayuda al estacionamiento
F15 15Toma de accesorios 12
V
F16 15Encendedor
F17 15Autorradio
F18 20
Pantalla táctil, reproductor de CD, sistema de audio y de navegación
F19 5Sensor de lluvia y luminosidad
F20 5Airbags
F21 5Cuadro de a bordo
F22/F24 30Cerraduras interiores, exteriores, delanteras y traseras
F23 5Luz de guantera, espejo de cortesía, luces de techo delanteras
y traseras
F25/F27 15Bomba limpiaparabrisas y limpialuneta
F26 15Claxon
F30 15Limpialuneta
8
En caso de avería

270
308_es_Chap08_En-cas-de-panne_ed02-2015
Fusibles en el
compartimento motor
Acceso a los fusibles
F Abra la tapa.
F S ustituya el fusible.
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles. Fusible
N° Intensidad
(A) Funciones
F12 5Calculador Park Assist
F14 25Bomba limpiaparabrisas y limpialuneta
F15 5Dirección asistida
F19 30Motor de limpiaparabrisas delantero
F20 15Motores lavalunas delantero y trasero
F21 20Lavafaros
F22 15Claxon
F23 15Luz de carretera derecha
F24 15Luz de carretera izquierda
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.
Versión 1
(Full)
Caja 1
