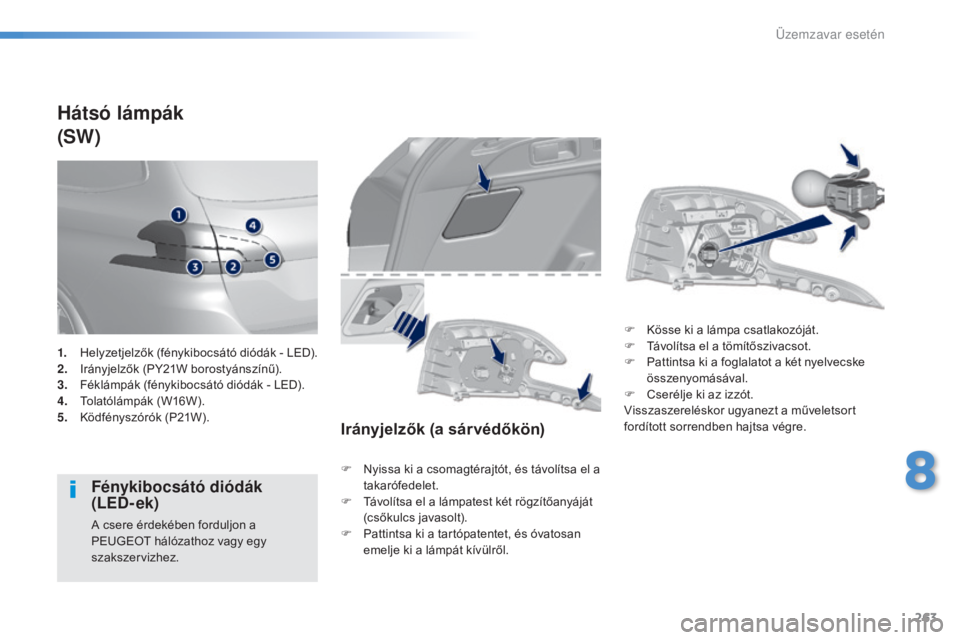

Hátsó lámpák
(SW)
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
Irányjelzők (a sárvédőkön)
F Nyissa ki a csomagtérajtót, és távolítsa el a takarófedelet.
F

T
ávolítsa el a lámpatest két rögzítőanyáját
(csőkulcs javasolt).
F

P
attintsa ki a tartópatentet, és óvatosan
emelje ki a lámpát kívülről. F

K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a tömítőszivacsot.
F
P
attintsa ki a foglalatot a két nyelvecske
összenyomásával.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
1.
H

elyzetjelzők (fénykibocsátó diódák - LED).
2.
I

rányjelzők (PY21W borostyánszínű).
3.
F

éklámpák (fénykibocsátó diódák - LED).
4.
T

olatólámpák (W16W).
5.
K

ödfényszórók (P21W).
8
Üzemzavar esetén

264
308_hu_Chap08_En-cas-de-panne_ed02-2015

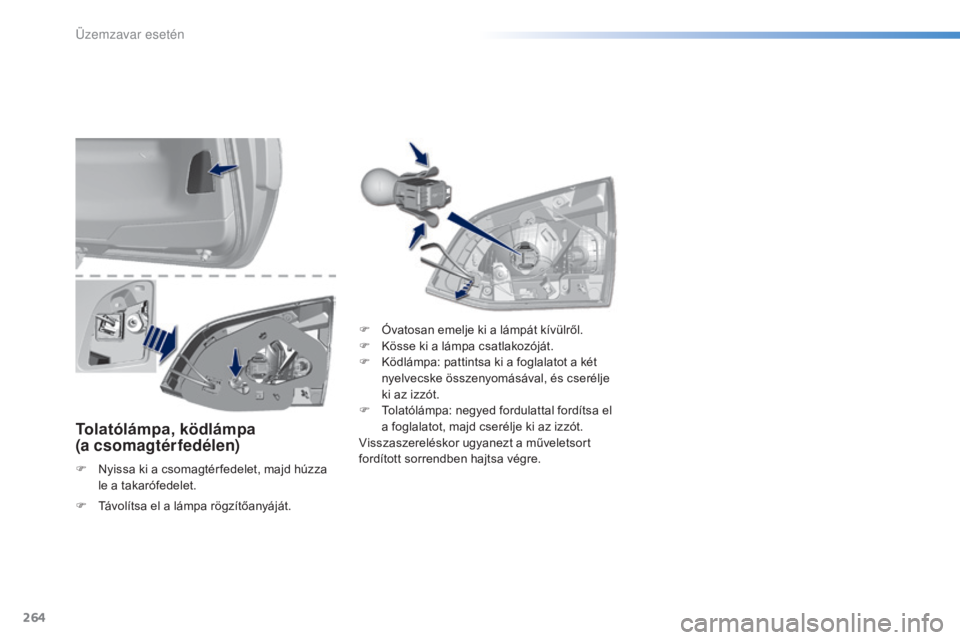

Tolatólámpa, ködlámpa
(a csomagtérfedélen)
F Nyissa ki a csomagtér fedelet, majd húzza
le a takarófedelet. F

Ó
vatosan emelje ki a lámpát kívülről.
F
K
össe ki a lámpa csatlakozóját.
F
K
ödlámpa: pattintsa ki a foglalatot a két
nyelvecske összenyomásával, és cserélje
ki az izzót.
F
T
olatólámpa: negyed fordulattal fordítsa el
a foglalatot, majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
F
T
ávolítsa el a lámpa rögzítőanyáját.
Üzemzavar esetén

265
308_hu_Chap08_En-cas-de-panne_ed02-2015
Az ilyen típusú lámpák cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Kiegészítő féklámpa
(fénykibocsátó diódák - LED)Rendszámtábla-világítás (W5W)
Visszaszereléskor pattintsa a helyére az
átlátszó burát. F
I
llesszen egy vékony csavarhúzót az
átlátszó bura egyik külső hornyába.
F
N
yomja kifelé, hogy lepattanjon.
F
T
ávolítsa el az átlátszó burát.
F
C
serélje ki a meghibásodott izzót.
8
Üzemzavar esetén

266
308_hu_Chap08_En-cas-de-panne_ed02-2015
F A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.
F

V
egye le a fedelet és fordítsa meg.

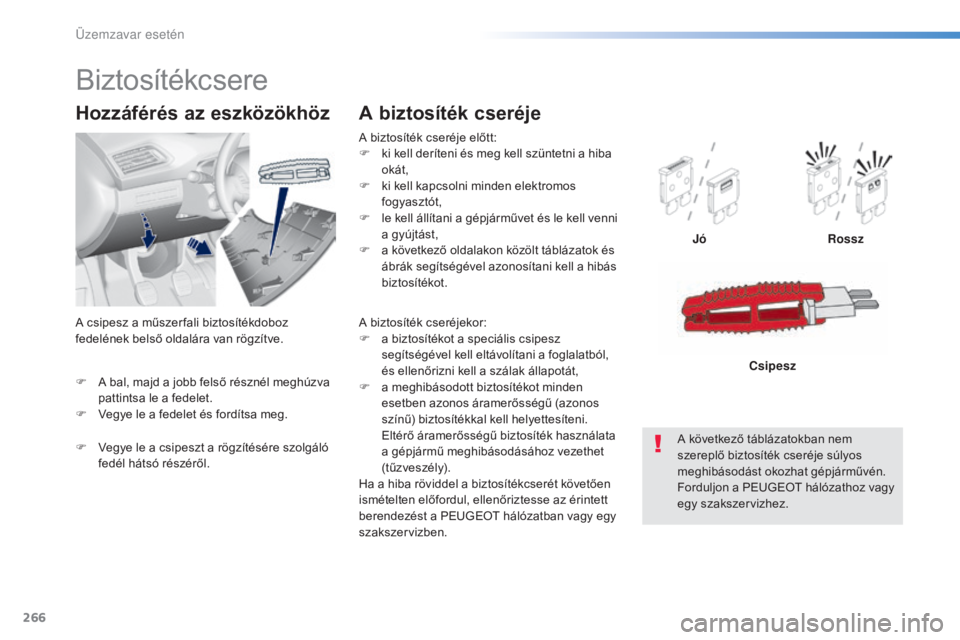

Hozzáférés az eszközökhöz
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.
A biztosíték cseréje
Jó Rossz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez. Csipesz
Biztosítékcsere
A biztosíték cseréjekor:
F
a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
F

V

egye le a csipeszt a rögzítésére szolgáló
fedél hátsó részéről.
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
Üzemzavar esetén

267
308_hu_Chap08_En-cas-de-panne_ed02-2015
A PEUGEOT semminemű felelősséget
nem vállal a nem a PeugeOt által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10

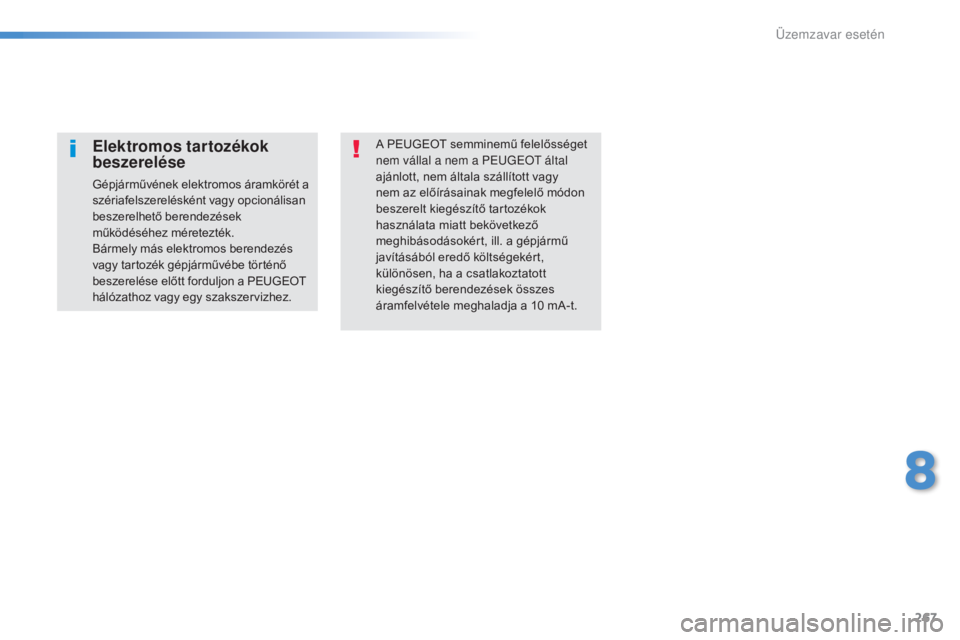

mA-t.Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
8
Üzemzavar esetén

268
308_hu_Chap08_En-cas-de-panne_ed02-2015

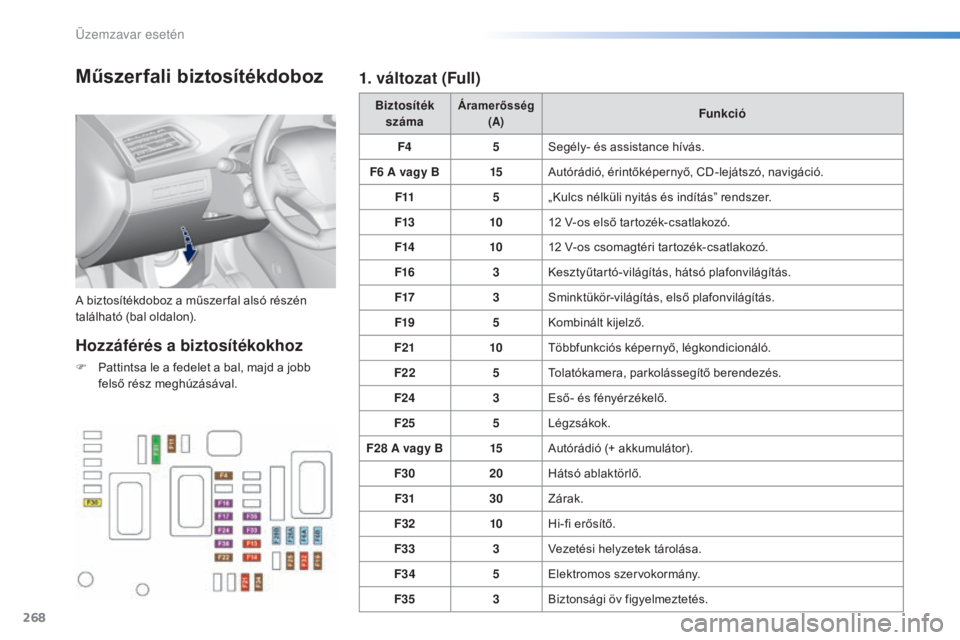

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).Biztosíték
száma
Áramerősség (A)Funkció
F4 5Segély- és assistance hívás.
F6 A vagy B 15Autórádió, érintőképernyő, CD-lejátszó, navigáció.
F11 5„Kulcs nélküli nyitás és indítás” rendszer.
F13 1012 V-os első tartozék-csatlakozó.
F14 1012 V-os csomagtéri tartozék-csatlakozó.
F16 3Kesztyűtartó-világítás, hátsó plafonvilágítás.
F17 3Sminktükör-világítás, első plafonvilágítás.
F19 5Kombinált kijelző.
F21 10Többfunkciós képernyő, légkondicionáló.
F22 5Tolatókamera, parkolássegítő berendezés.
F24 3Eső- és fényérzékelő.
F25 5Légzsákok.
F28 A vagy B 15Autórádió (+ akkumulátor).
F30 20Hátsó ablaktörlő.
F31 30Zárak.
F32 10Hi-fi erősítő.
F33 3Vezetési helyzetek tárolása.
F34 5Elektromos szervokormány.
F35 3Biztonsági öv figyelmeztetés.
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet a bal, majd a jobb
felső rész meghúzásával.
1. változat (Full)
Üzemzavar esetén

269
308_hu_Chap08_En-cas-de-panne_ed02-2015

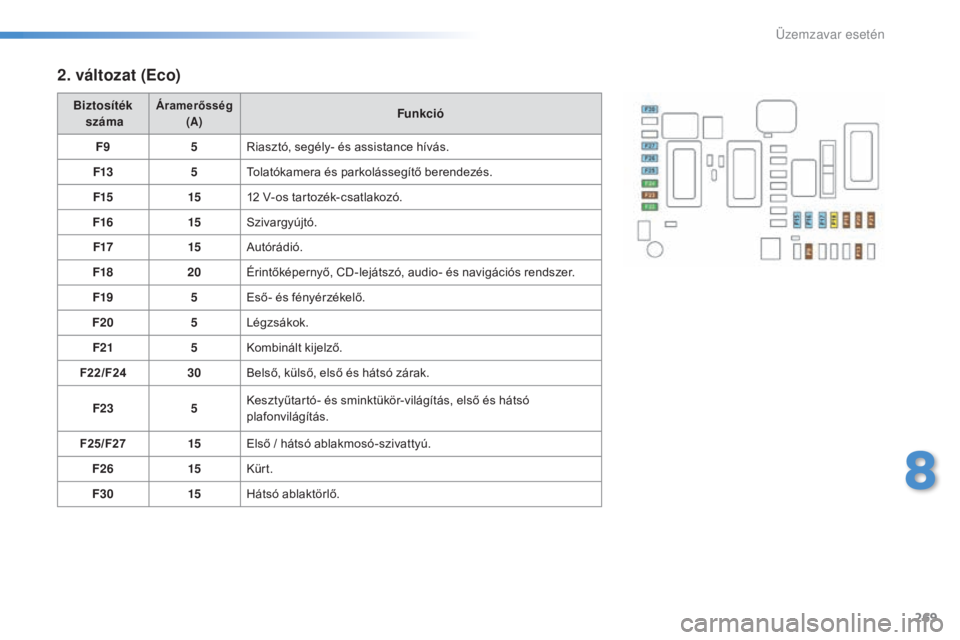

2. változat (Eco)
Biztosíték
számaÁramerősség
(A)Funkció
F9 5Riasztó, segély- és assistance hívás.
F13 5Tolatókamera és parkolássegítő berendezés.
F15 1512 V-os tartozék-csatlakozó.
F16 15Szivargyújtó.
F17 15Autórádió.
F18 20Érintőképernyő, CD-lejátszó, audio- és navigációs rendszer.
F19 5Eső- és fényérzékelő.
F20 5Légzsákok.
F21 5Kombinált kijelző.
F22/F24 30Belső, külső, első és hátsó zárak.
F23 5Kesztyűtartó- és sminktükör-világítás, első és hátsó
plafonvilágítás.
F25/F27 15Első / hátsó ablakmosó-szivattyú.
F26 15Kürt.
F30 15Hátsó ablaktörlő.
8
Üzemzavar esetén

270
308_hu_Chap08_En-cas-de-panne_ed02-2015

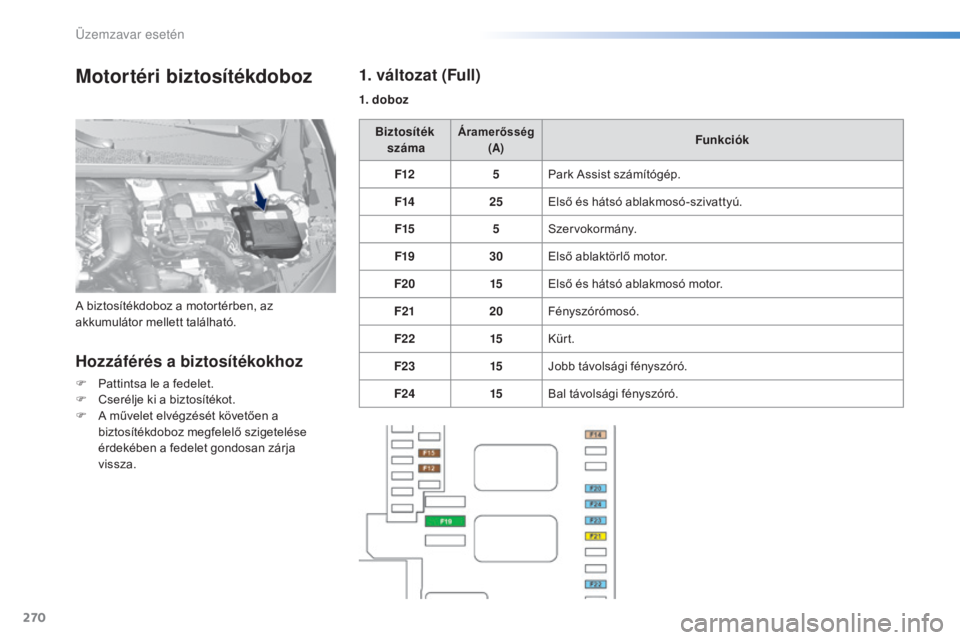

Motortéri biztosítékdoboz
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza. Biztosíték

száma
Áramerősség
(A)Funkciók
F12 5Park Assist számítógép.
F14 25Első és hátsó ablakmosó-szivattyú.
F15 5Szervokormány.
F19 30Első ablaktörlő motor.
F20 15Első és hátsó ablakmosó motor.
F21 20Fényszórómosó.
F22 15Kürt.
F23 15Jobb távolsági fényszóró.
F24 15Bal távolsági fényszóró.
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
1. változat (Full)
1. doboz
Üzemzavar esetén
