2016 PEUGEOT 3008 Manuale duso (in Italian)

23
3008_it_Chap01_controle-marche_ed01-2015
Additivo
AdBlue®
(Diesel BlueHDi) fissa all'inserimento
del contatto,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. L'autonomia di guida è compresa tra
600
e 2 400 km.Effettuare al più presto un rabbocco di additivo
AdBlue® : rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato oppure effettuare da soli
quest'operazione.
+ lampeggiante,
abbinata alla
spia SERVICE,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida.L'autonomia di guida è compresa tra
0

km e 600

km. Effettuare tassativamente
un rabbocco di additivo
AdBlue
® per evitare una panne : rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato oppure
effettuate da soli quest'operazione.
lampeggiante,
abbinata alla
spia SERVICE,
accompagnata
da un segnale
sonoro e da un
messaggio indicante
l'impossibilità di
avviare il motore. Il serbatoio dell'additivo AdBlue
® è
vuoto : il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore.Per poter riavviare il motore, occorre effettuare
tassativamente un rabbocco di additivo AdBlue® :
rivolgersi alla rete PEUGEOT o ad un riparatore qualificato
oppure effettuare da soli questa operazione.
È tassativo aggiungere una quantità minima di
3,8 litri di AdBlue® nel serbatoio.
Spia
accesaCausa Azioni/ Osservazioni
Per effettuare il rabbocco o per ulteriori informazioni sull'additivo AdBlue
®, attenersi alla rubrica corrispondente.
1
Spie di funzionamento

24
3008_it_Chap01_controle-marche_ed01-2015
Spiaaccesa CausaAzioni/ Osservazioni
+
+ Sistema
antinquinamento
SCR

(Diesel BlueHDi) fissa, all'inserimento del
contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un segnale
sonoro e da un messaggio. È stato rilevato un
malfunzionamento del
sistema antinquinamento
SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.
lampeggiante, all'inserimento
del contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un segnale
sonoro e da un messaggio
indicante l'autonomia di
guida. Dopo conferma del
malfunzionamento del
sistema antinquinamento,
è possibile percorrere
fino a 1
100 km prima
dell'attivazione del dispositivo
antiavviamento del motore. Rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato per evitare una panne.
lampeggiante all'inserimento
del contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un segnale
sonoro e da un messaggio. Il limite di guida consentito è
stato superato dopo conferma
del malfunzionamento del
sistema antinquinamento: il
dispositivo antiavviamento
impedisce il riavviamento del
motore.Per poter riavviare il motore, occorre tassativamente

rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Spie di funzionamento

25
3008_it_Chap01_controle-marche_ed01-2015
SpiaaccesaCausa Azioni/ Osservazioni
Carica batteria *fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
rotta...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Porta/e aperta/e fissa se la velocità è
inferiore a 10
km/h.Una delle porte, il bagagliaio, lo
sportello inferiore del portellone o il
cofano motore (soltanto con allarme)
sono rimasti aperti. Chiudere l'elemento interessato.
fissa e accompagnata
da un segnale
acustico se la velocità
è superiore a 10
km/h.
Cintura di
sicurezza non
allacciata /
volutamente
sganciata fissa e poi
lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente. Il guidatore e/o il passeggero
anteriore non ha allacciato o ha
volutamente sganciato la cintura di
sicurezza.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Airbag temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete PEUGEOT o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Presenza
d'acqua nel
gasolio fissa.
Presenza d'acqua nel filtro del
gasolio. Rischio di deterioramento del sistema d'iniezione sui
motori Diesel.
Rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
* Secondo il Paese di commercializzazione.
1
Spie di funzionamento

26
3008_it_Chap01_controle-marche_ed01-2015
Indicatore di temperatura del liquido di raffreddamento
Con il motore avviato, se la lancetta si trova:
- n ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è troppo
elevata; la spia di temperatura maxi 1
e
la spia di allarme centralizzato STOP si
accendono, accompagnate da un segnale
acustico e da un messaggio sul display. Dopo qualche minuto di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
F

a
ttendere il raffreddamento del motore,
F

s
vitare il tappo di due giri per far scendere
nuovamente la pressione,
F

q
uando la pressione è scesa, togliere il
tappo,
F

r
ipristinare il livello fino alla tacca "MAXI".
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Consultare la rete PEUGEOT o un riparatore
qualificato.
Spia
accesaCausa Azioni/ Osservazioni
Fari direzionali lampeggiante. Anomalia del sistema fari direzionali. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Pneumatici
sgonfi fissa.
La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più presto possibile.Questo controllo deve essere effettuato
preferibilmente a freddo.
+ lampeggiante poi
fissa, accompagnata
dall'accensione della
spia Service.Il sistema di sorveglianza della
pressione dei pneumatici è in
anomalia o una delle ruote non rileva
un captatore. La segnalazione pneumatici sgonfi non è più
garantita.
Far verificare il sistema dalla rete PEUGEOT o da un
riparatore qualificato.
Spie di funzionamento

27
3008_it_Chap01_controle-marche_ed01-2015
Indicatore di manutenzione
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5
secondi. La linea di visualizzazione
del contachilometri totalizzatore indica il numero di
chilometri che si possono ancora percorrere fino
alla prossima manutenzione.
Esempio: si possono ancora percorrere
2 800 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
5 secondi dopo l'inserimento del contatto, la
c hiave si spegne ; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.
Frequenza di manutenzione
inferiore a 1 000 km
Esempio: si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
5
secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione.
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display non
vengono visualizzate informazioni sulla manutenzione.
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore in
funzione del chilometraggio percorso.
Per le versioni Diesel Blue HDi, secondo il
Paese di commercializzazione, anche il livello
di degradazione dell'olio motore può essere
preso in conto.
1
Spie di funzionamento

28
3008_it_Chap01_controle-marche_ed01-2015

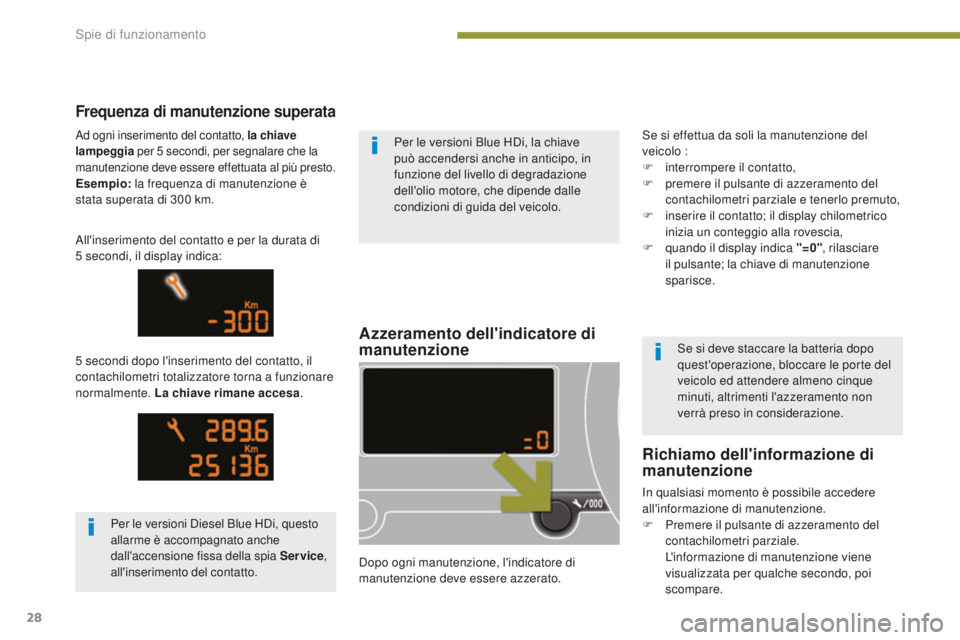

Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Frequenza di manutenzione superata
5 secondi dopo l'inserimento del contatto, il
c ontachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa .
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
F

P
remere il pulsante di azzeramento del
contachilometri parziale.
L

'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare. Se si deve staccare la batteria dopo
quest'operazione, bloccare le porte del
veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Se si effettua da soli la manutenzione del
veicolo :
F
i
nterrompere il contatto,
F
p
remere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
F
i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F
q
uando il display indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Per le versioni Blue HDi, la chiave
può accendersi anche in anticipo, in
funzione del livello di degradazione
dell'olio motore, che dipende dalle
condizioni di guida del veicolo.
Per le versioni Diesel Blue HDi, questo
allarme è accompagnato anche
dall'accensione fissa della spia Servi ce,
all'inserimento del contatto.
All'inserimento del contatto e per la durata di
5

secondi, il display indica:
Ad ogni inserimento del contatto, la chiave
lampeggia
per 5
secondi, per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio: la frequenza di manutenzione è
stata superata di 300 km.
Spie di funzionamento

29
3008_it_Chap01_controle-marche_ed01-2015
Indicatore di livello olio
motore*
Livello d'olio corretto
Mancanza d'olioMalfunzionamento dell'indicatore
In caso di malfunzionamento dell'indicatore
elettrico, il livello dell'olio motore non è più
sorvegliato.
Finché il sistema è in anomalia, si deve
controllare il livello dell'olio motore con l'astina
manuale (situata nel vano motore).
È segnalata dal lampeggiamento di " O I L" o
dalla visualizzazione del messaggio "Livelo
d'olio non corretto" sul quadro strumenti,
accompagnata dall'accensione della spia
servizio e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare
tassativamente il livello per evitare di
danneggiare il motore.
Consultare la rubrica " Verifiche dei livelli". È segnalato dal lampeggiamento di "OIL- -"
o
dalla visualizzazione del messaggio "Misura
livello olio non valida". Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Sulle versioni equipaggiate di indicatore di
livello elettrico, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
La verifica del livello d'olio è valida solo
se il veicolo si trova in piano, con il
motore spento da almeno 30

minuti.
* Secondo la versione. Consultare la rubrica " Verifiche dei
livelli".
1
Spie di funzionamento

30
3008_it_Chap01_controle-marche_ed01-2015
Totalizzatore chilometrico
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Reostato d'illuminazione
Sistema per adattare manualmente l'intensità
luminosa del quadro strumenti in funzione della
luminosità esterna.
Attivazione
Con i fari accesi:
F p remere il pulsante per far variare l'intensità
d'illuminazione del quadro strumenti,
F

q
uando l'illuminazione raggiunge la
regolazione minima, rilasciare il pulsante,
quindi premere di nuovo per aumentarla,
oppure
F

q
uando l'illuminazione raggiunge la
regolazione massima, rilasciare il pulsante,
quindi premerlo di nuovo per diminuirla,
F

n
on appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno per i veicoli dotati di fari diurni, qualsiasi
azione sul pulsante non produce effetto.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento
da parte del guidatore.
Quando i fari sono accesi, non è
possibile spegnere l'illuminazione, ma è
possibile regolarla al minimo.
F

C
on il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le porte
del veicolo.
In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza : La visualizzazione
della velocità deve essere espressa
con le unità ufficiali (km o miglia).
Il cambiamento di unità si effettua
mediante il menu di configurazione del
display, a veicolo fermo.
Spie di funzionamento
