2016 PEUGEOT 3008 Manuale duso (in Italian)

95
3008_it_Chap05_amenagements_ed01-2015

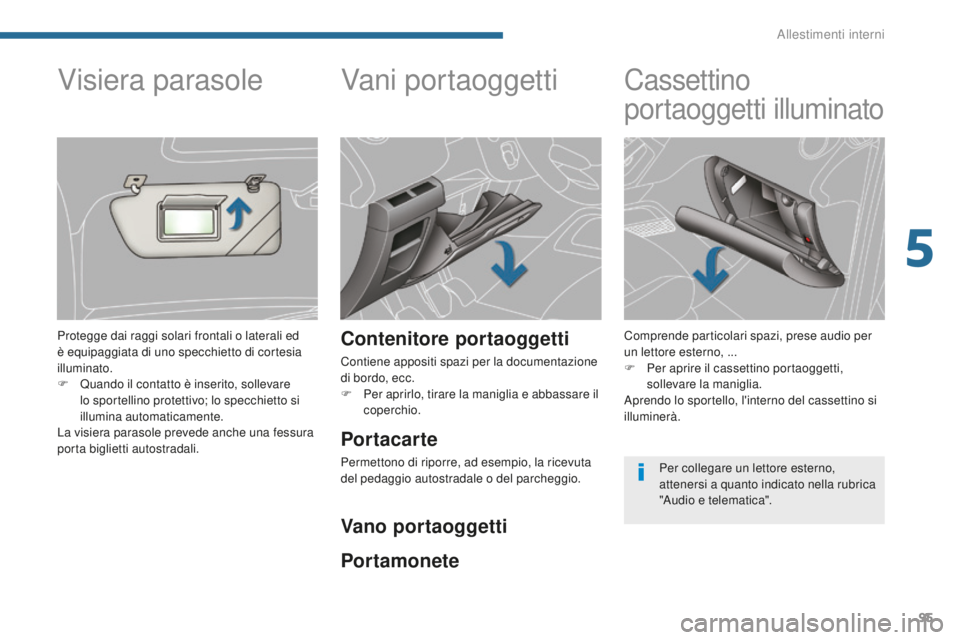

Vani portaoggetti
Contenitore portaoggetti
Contiene appositi spazi per la documentazione
di bordo, ecc.
F
Pe
r aprirlo, tirare la maniglia e abbassare il
coperchio.
Cassettino
portaoggetti illuminato
Comprende particolari spazi, prese audio per
un lettore esterno, ...
F

Pe
r aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cassettino si
illuminerà.
Visiera parasole
Protegge dai raggi solari frontali o laterali ed
è equipaggiata di uno specchietto di cortesia
illuminato.
F

Q
uando il contatto è inserito, sollevare
lo sportellino protettivo; lo specchietto si
illumina automaticamente.
La visiera parasole prevede anche una fessura
porta biglietti autostradali.
Portacarte
Permettono di riporre, ad esempio, la ricevuta
del pedaggio autostradale o del parcheggio.
Portamonete Vano portaoggetti
Per collegare un lettore esterno,
attenersi a quanto indicato nella rubrica
"Audio e telematica".
5
Allestimenti interni

96
3008_it_Chap05_amenagements_ed01-2015

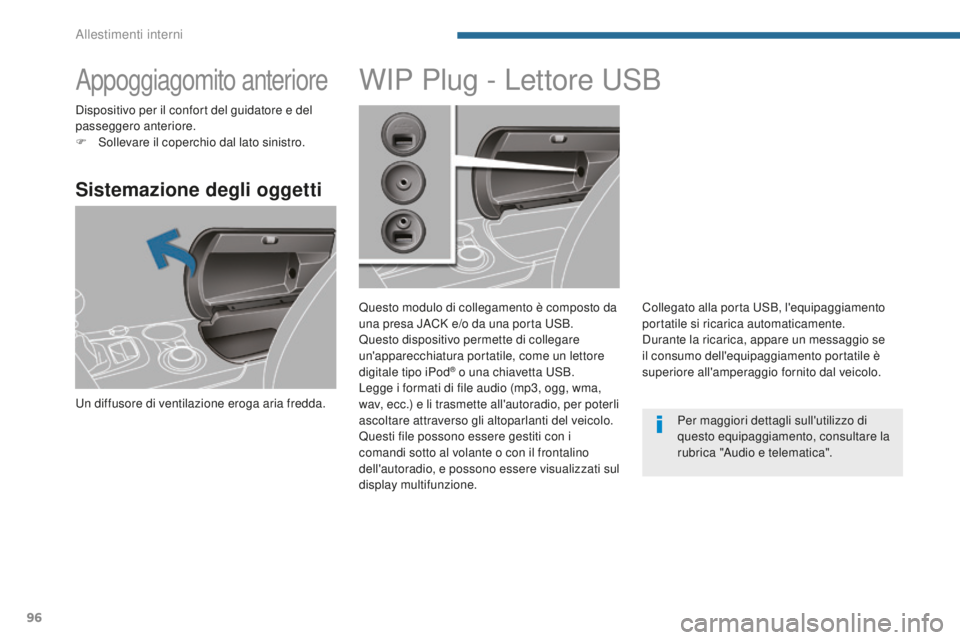

Appoggiagomito anteriore
Sistemazione degli oggetti
Un diffusore di ventilazione eroga aria fredda.
WIP Plug - Lettore USB
Questo modulo di collegamento è composto da
una presa JACK e/o da una porta USB.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (mp3, ogg, wma,
wav, ecc.) e li trasmette all'autoradio, per poterli
ascoltare attraverso gli altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il frontalino
dell'autoradio, e possono essere visualizzati sul
display multifunzione. Collegato alla porta USB, l'equipaggiamento
portatile si ricarica automaticamente.
Durante la ricarica, appare un messaggio se
il consumo dell'equipaggiamento portatile è
superiore all'amperaggio fornito dal veicolo.
Dispositivo per il confort del guidatore e del
passeggero anteriore.
F

S

ollevare il coperchio dal lato sinistro.
Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare la
rubrica "Audio e telematica".
Allestimenti interni

97
3008_it_Chap05_amenagements_ed01-2015

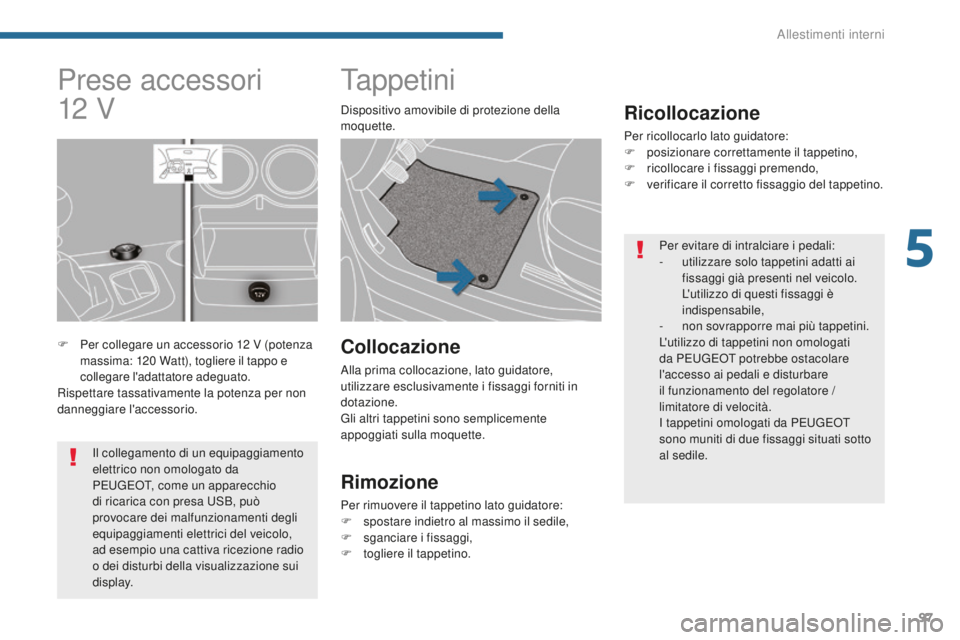

Ta p p e t i n i
Ricollocazione
Per ricollocarlo lato guidatore:
F p osizionare correttamente il tappetino,
F

r
icollocare i fissaggi premendo,
F

v
erificare il corretto fissaggio del tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
F s postare indietro al massimo il sedile,
F

s
ganciare i fissaggi,
F

t
ogliere il tappetino.
Prese accessori
12

V
F Per collegare un accessorio 12 V (potenza
massima: 120 W att), togliere il tappo e
collegare l'adattatore adeguato.
Rispettare tassativamente la potenza per non
danneggiare l'accessorio. Dispositivo amovibile di protezione della
moquette.
Per evitare di intralciare i pedali:
-
u
tilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
-
n
on sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare
il funzionamento del regolatore /
limitatore di velocità.
I tappetini omologati da PEUGEOT
sono muniti di due fissaggi situati sotto
al sedile.
Il collegamento di un equipaggiamento
elettrico non omologato da
PEUGEOT, come un apparecchio
di ricarica con presa USB, può
provocare dei malfunzionamenti degli
equipaggiamenti elettrici del veicolo,
ad esempio una cattiva ricezione radio
o dei disturbi della visualizzazione sui
display.
5
Allestimenti interni

98
3008_it_Chap05_amenagements_ed01-2015

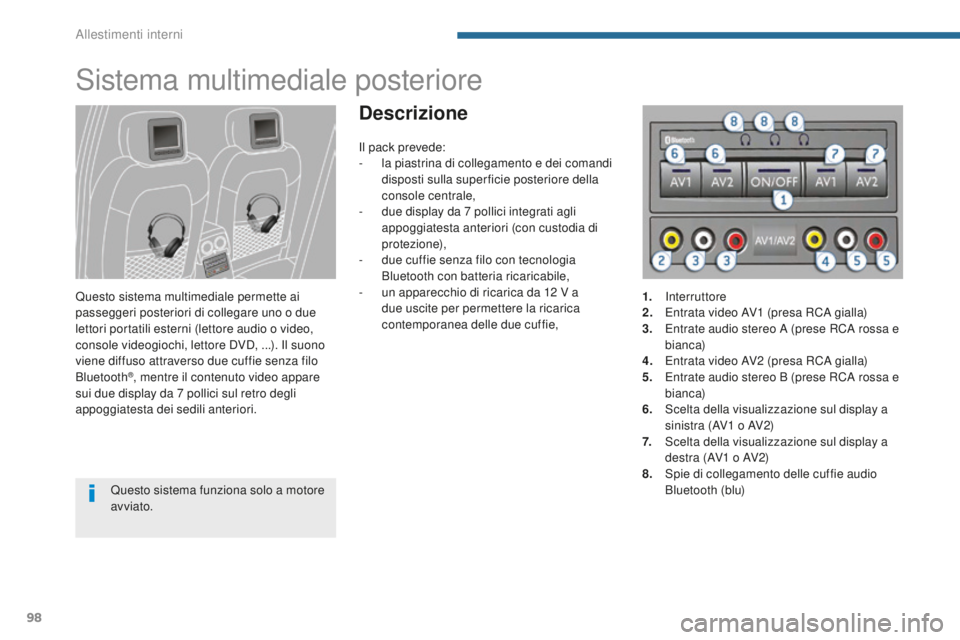

Sistema multimediale posteriore
Questo sistema multimediale permette ai
passeggeri posteriori di collegare uno o due
lettori portatili esterni (lettore audio o video,
console videogiochi, lettore DVD, ...). Il suono
viene diffuso attraverso due cuffie senza filo
Bluetooth
®, mentre il contenuto video appare
sui due display da 7 pollici sul retro degli
appoggiatesta dei sedili anteriori.
Descrizione
Questo sistema funziona solo a motore
avviato. Il pack prevede:
-

l
a piastrina di collegamento e dei comandi
disposti sulla super ficie posteriore della
console centrale,
-
d
ue display da 7 pollici integrati agli
appoggiatesta anteriori (con custodia di
protezione),
-
d
ue cuffie senza filo con tecnologia
Bluetooth con batteria ricaricabile,
-
u
n apparecchio di ricarica da 12 V a
due uscite per permettere la ricarica
contemporanea delle due cuffie, 1.

Interruttore
2.
E
ntrata video AV1 (presa RCA gialla)
3.
E
ntrate audio stereo A (prese RCA rossa e
bianca)
4.
E
ntrata video AV2 (presa RCA gialla)
5.
E
ntrate audio stereo B (prese RCA rossa e
bianca)
6.
S
celta della visualizzazione sul display a
sinistra (AV1 o AV2)
7.
S
celta della visualizzazione sul display a
destra (AV1 o AV2)
8.
S
pie di collegamento delle cuffie audio
Bluetooth (blu)
Allestimenti interni

99
3008_it_Chap05_amenagements_ed01-2015

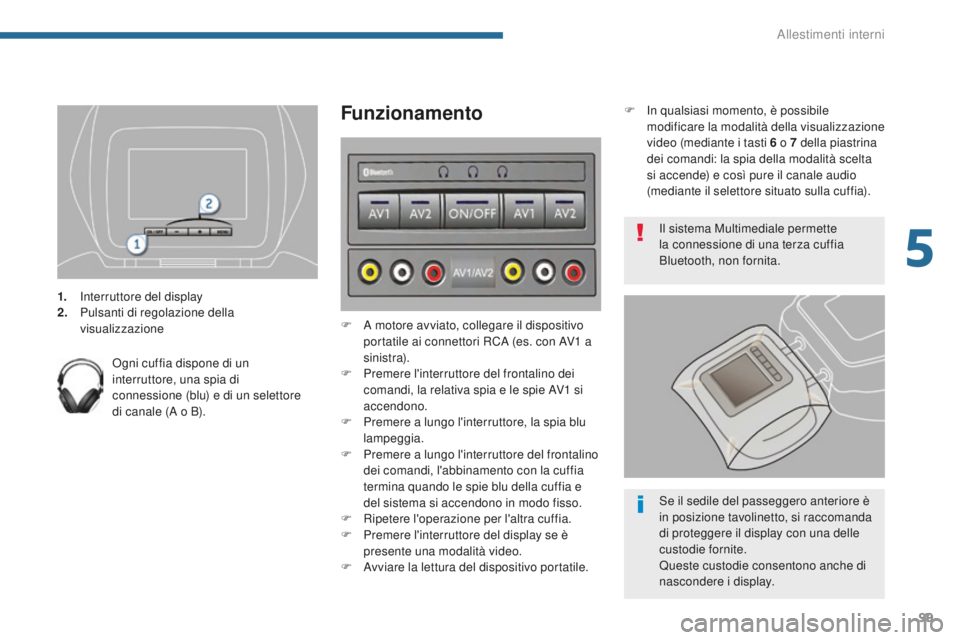

1. Interruttore del display
2. Pulsanti di regolazione della
visualizzazione
Ogni cuffia dispone di un
interruttore, una spia di
connessione (blu) e di un selettore
di canale (A o B).
Funzionamento
F A motore avviato, collegare il dispositivo portatile ai connettori RCA (es. con AV1 a
sinist r a).
F

P
remere l'interruttore del frontalino dei
comandi, la relativa spia e le spie AV1
si
accendono.
F

P
remere a lungo l'interruttore, la spia blu
lampeggia.
F

P
remere a lungo l'interruttore del frontalino
dei comandi, l'abbinamento con la cuffia
termina quando le spie blu della cuffia e
del sistema si accendono in modo fisso.
F

R
ipetere l'operazione per l'altra cuffia.
F

P
remere l'interruttore del display se è
presente una modalità video.
F

A
vviare la lettura del dispositivo portatile. Il sistema Multimediale permette
la connessione di una terza cuffia
Bluetooth, non fornita.
Se il sedile del passeggero anteriore è
in posizione tavolinetto, si raccomanda
di proteggere il display con una delle
custodie fornite.
Queste custodie consentono anche di
nascondere i display.
F

In
qualsiasi momento, è possibile
modificare la modalità della visualizzazione
video (mediante i tasti 6 o 7 della piastrina
dei comandi: la spia della modalità scelta
si accende) e così pure il canale audio
(mediante il selettore situato sulla cuffia).
5
Allestimenti interni

100
3008_it_Chap05_amenagements_ed01-2015

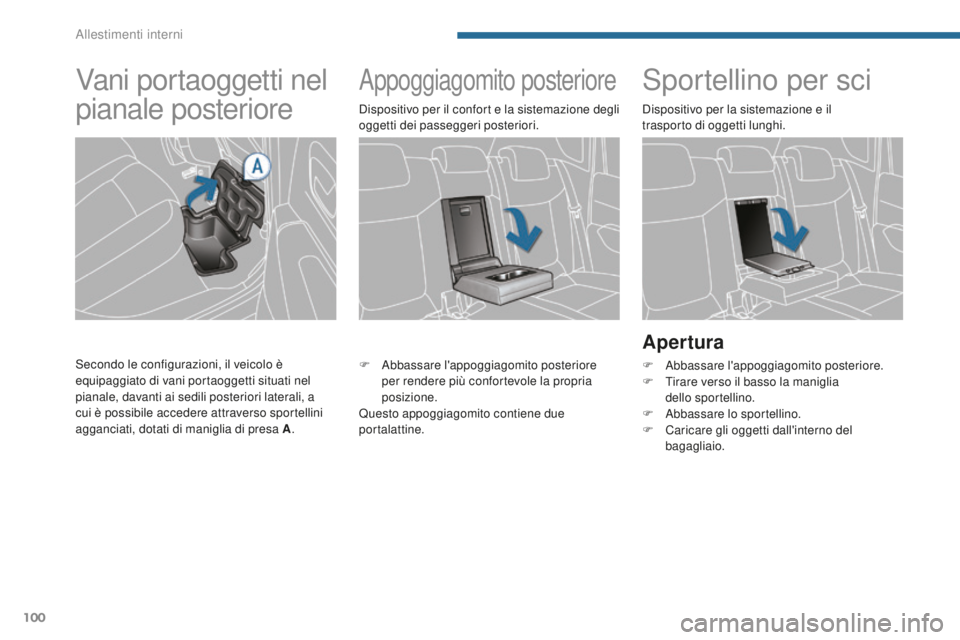

Appoggiagomito posterioreSportellino per sci
Apertura
F Abbassare l'appoggiagomito posteriore.
F T irare verso il basso la maniglia
dello sportellino.
F

A
bbassare lo sportellino.
F

C
aricare gli oggetti dall'interno del
bagagliaio.
F
A
bbassare l'appoggiagomito posteriore
per rendere più confortevole la propria
posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione degli
oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.
Vani portaoggetti nel
pianale posteriore
Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati nel
pianale, davanti ai sedili posteriori laterali, a
cui è possibile accedere attraverso sportellini
agganciati, dotati di maniglia di presa A
.
Allestimenti interni

101
3008_it_Chap05_amenagements_ed01-2015
Modalità automatica
Un impulso del comando permette l'apertura o
la chiusura completa delle tendina. Un nuovo
impulso interrompe la manovra.

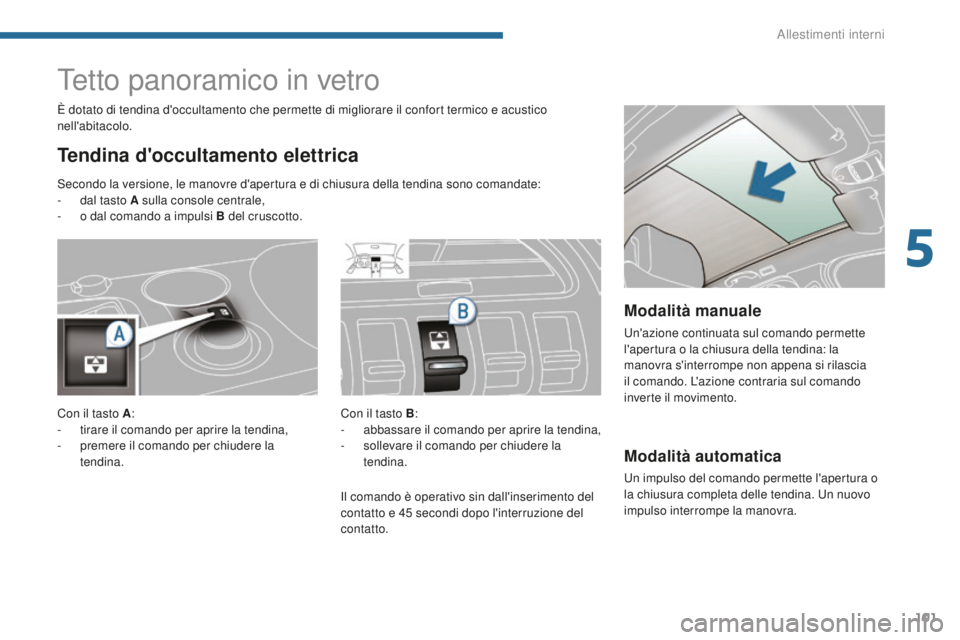

Tetto panoramico in vetro
Tendina d'occultamento elettrica
È dotato di tendina d'occultamento che permette di migliorare il confort termico e acustico
nell'abitacolo.Con il tasto B:
-
ab

bassare il comando per aprire la tendina,
-

s
ollevare il comando per chiudere la
tendina.
Modalità manuale
Un'azione continuata sul comando permette
l'apertura o la chiusura della tendina: la
manovra s'interrompe non appena si rilascia
il comando. L'azione contraria sul comando
inverte il movimento.
Secondo la versione, le manovre d'apertura e di chiusura della tendina sono comandate:
-

d

al tasto A sulla console centrale,
-

o d

al comando a impulsi B del cruscotto.
Con il tasto A :
-
t

irare il comando per aprire la tendina,
-
p

remere il comando per chiudere la
tendina.
Il comando è operativo sin dall'inserimento del
contatto e 45

secondi dopo l'interruzione del
contatto.
5
Allestimenti interni

102
3008_it_Chap05_amenagements_ed01-2015

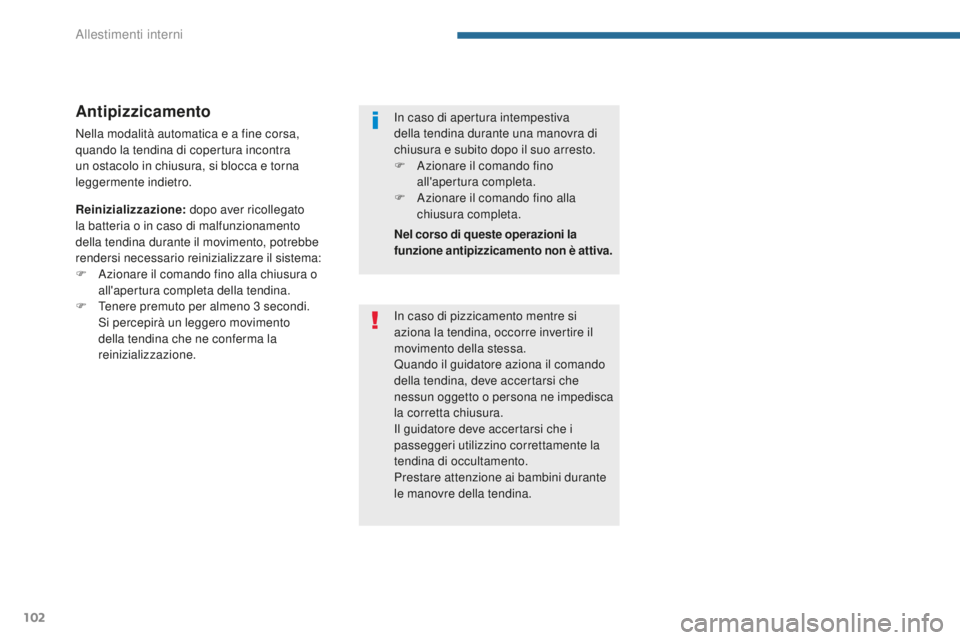

Antipizzicamento
Nella modalità automatica e a fine corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.
Reinizializzazione: dopo aver ricollegato
la batteria o in caso di malfunzionamento
della tendina durante il movimento, potrebbe
rendersi necessario reinizializzare il sistema:
F

A
zionare il comando fino alla chiusura o
all'apertura completa della tendina.
F

T
enere premuto per almeno 3

secondi.
Si percepirà un leggero movimento
della tendina che ne conferma la
reinizializzazione. In caso di apertura intempestiva
della tendina durante una manovra di
chiusura e subito dopo il suo arresto.
F

A
zionare il comando fino
all'apertura completa.
F

A
zionare il comando fino alla
chiusura completa.
Nel corso di queste operazioni la
funzione antipizzicamento non è attiva.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire il
movimento della stessa.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che
nessun oggetto o persona ne impedisca
la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente la
tendina di occultamento.
Prestare attenzione ai bambini durante
le manovre della tendina.
Allestimenti interni
