2016 PEUGEOT 3008 Manuale duso (in Italian)

183
3008_it_Chap09_verifications_ed01-2015

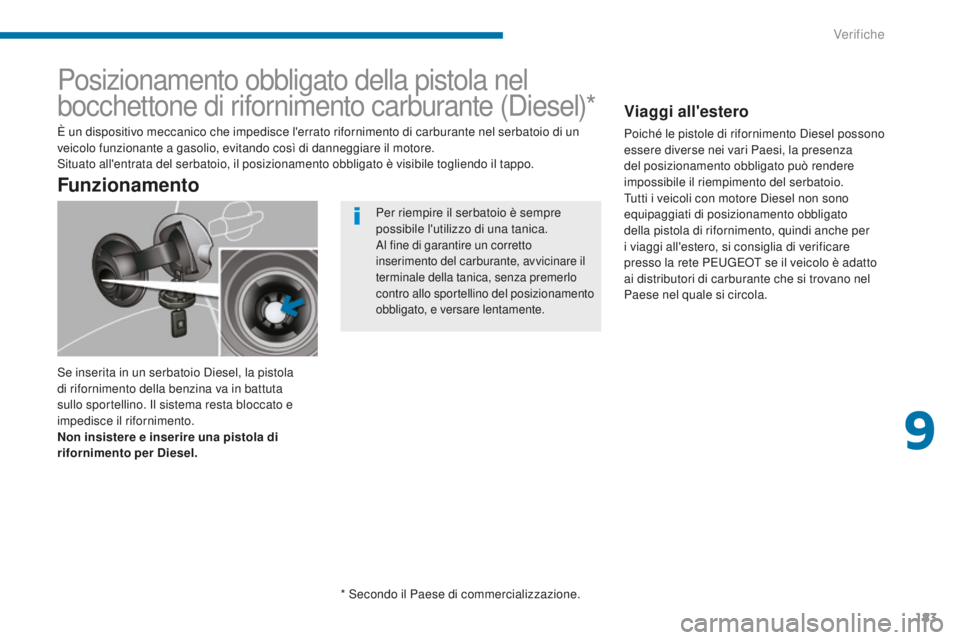

Posizionamento obbligato della pistola nel
bocchettone di rifornimento carburante (Diesel)*
Se inserita in un serbatoio Diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per Diesel. È un dispositivo meccanico che impedisce l'errato rifornimento di carburante nel serbatoio di un
veicolo funzionante a gasolio, evitando così di danneggiare il motore.
Situato all'entrata del serbatoio, il posizionamento obbligato è visibile togliendo il tappo.
Funzionamento
Per riempire il serbatoio è sempre
possibile l'utilizzo di una tanica.
Al fine di garantire un corretto
inserimento del carburante, avvicinare il
terminale della tanica, senza premerlo
contro allo sportellino del posizionamento
obbligato, e versare lentamente.
Viaggi all'estero
Poiché le pistole di rifornimento Diesel possono
essere diverse nei vari Paesi, la presenza
del posizionamento obbligato può rendere
impossibile il riempimento del serbatoio.
Tutti i veicoli con motore Diesel non sono
equipaggiati di posizionamento obbligato
della pistola di rifornimento, quindi anche per
i viaggi all'estero, si consiglia di verificare
presso la rete PEUGEOT se il veicolo è adatto
ai distributori di carburante che si trovano nel
Paese nel quale si circola.
* Secondo il Paese di commercializzazione.
9
Verifiche

184
3008_it_Chap09_verifications_ed01-2015

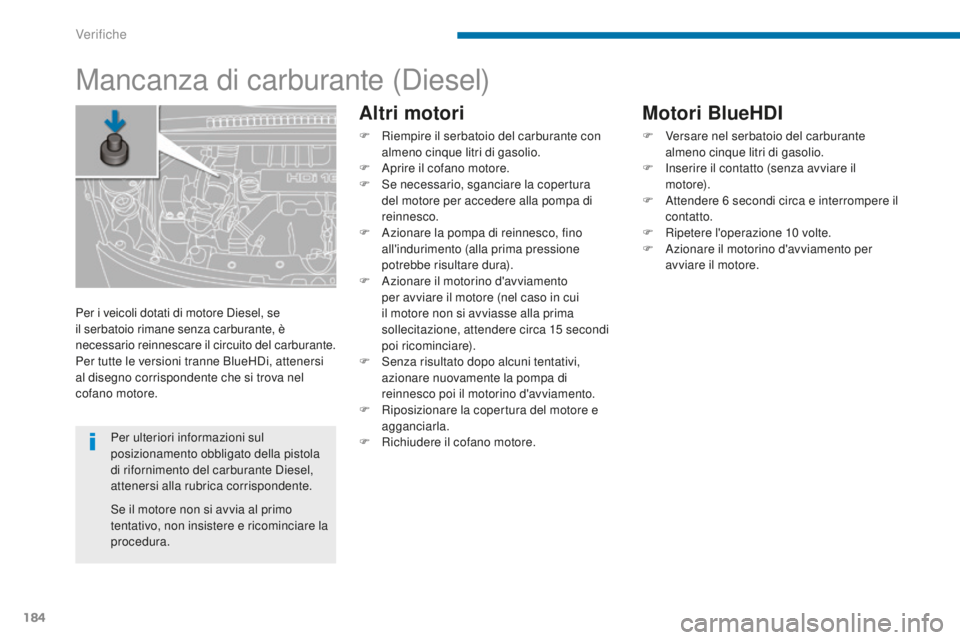

Mancanza di carburante (Diesel)
Altri motori
F Riempire il serbatoio del carburante con almeno cinque litri di gasolio.
F

A
prire il cofano motore.
F

S
e necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F

A
zionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura).
F

A
zionare il motorino d'avviamento
per avviare il motore (nel caso in cui
il motore non si avviasse alla prima
sollecitazione, attendere circa 15
secondi
poi ricominciare).
F

S
enza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F

R
iposizionare la copertura del motore e
agganciarla.
F

R
ichiudere il cofano motore.
Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante, è
necessario reinnescare il circuito del carburante.
Per tutte le versioni tranne BlueHDi, attenersi
al disegno corrispondente che si trova nel
cofano motore.
Per ulteriori informazioni sul
posizionamento obbligato della pistola
di rifornimento del carburante Diesel,
attenersi alla rubrica corrispondente.
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare la
procedura.
Motori BlueHDI
F Versare nel serbatoio del carburante almeno cinque litri di gasolio.
F

I
nserire il contatto (senza avviare il
motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10

volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Verifiche

185
3008_it_Chap09_verifications_ed01-2015

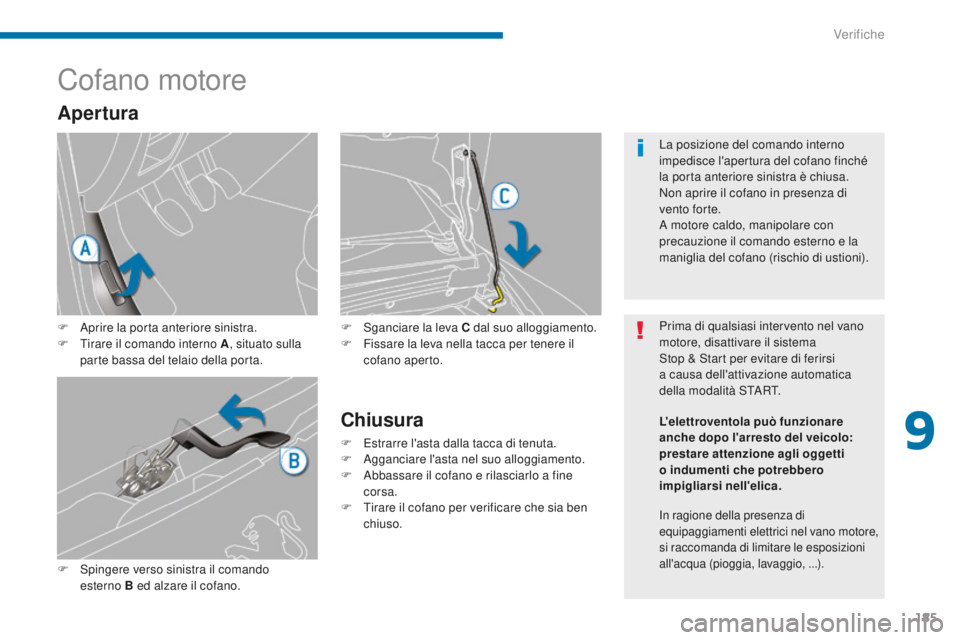

Cofano motore
F Aprire la porta anteriore sinistra.
F T irare il comando interno A , situato sulla
parte bassa del telaio della porta.
F

S
pingere verso sinistra il comando
esterno
B ed alzare il cofano.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F A gganciare l'asta nel suo alloggiamento.
F

A
bbassare il cofano e rilasciarlo a fine
corsa.
F

T
irare il cofano per verificare che sia ben
chiuso.
Apertura
F Sganciare la leva C dal suo alloggiamento.
F F issare la leva nella tacca per tenere il
cofano aperto. Prima di qualsiasi intervento nel vano
motore, disattivare il sistema
Stop & Start per evitare di ferirsi
a causa dell'attivazione automatica
della modalità START. La posizione del comando interno
impedisce l'apertura del cofano finché
la porta anteriore sinistra è chiusa.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con
precauzione il comando esterno e la
maniglia del cofano (rischio di ustioni).
In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio,


...).
L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
9
Verifiche

186
3008_it_Chap09_verifications_ed01-2015

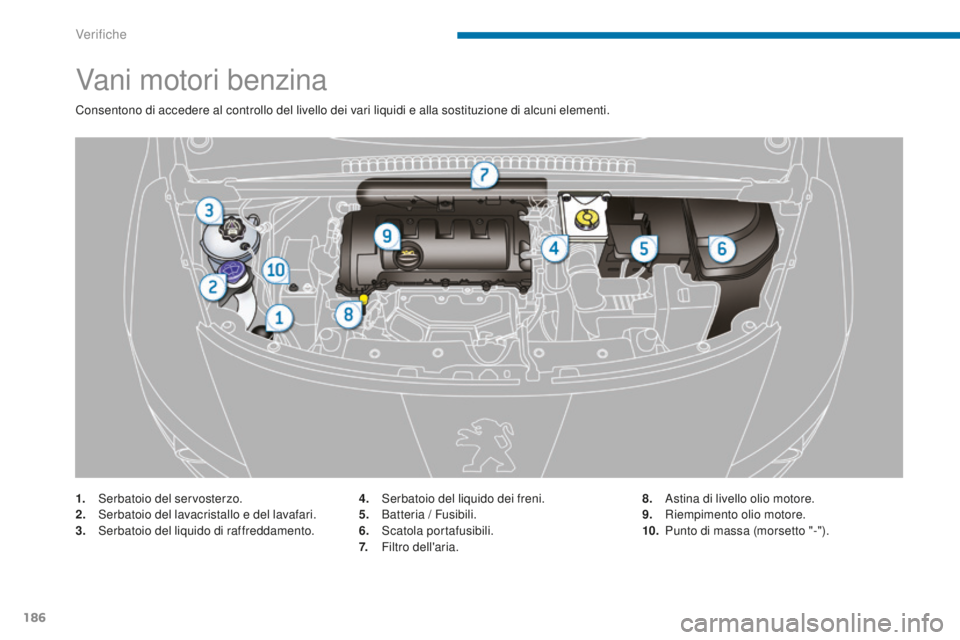

Vani motori benzina
Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e del lavafari.
3.
Se

rbatoio del liquido di raffreddamento. 4.
S

erbatoio del liquido dei freni.
5.
B

atteria / Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.8.
A

stina di livello olio motore.
9.
R

iempimento olio motore.
10.
P

unto di massa (morsetto "-").
Verifiche

187
3008_it_Chap09_verifications_ed01-2015

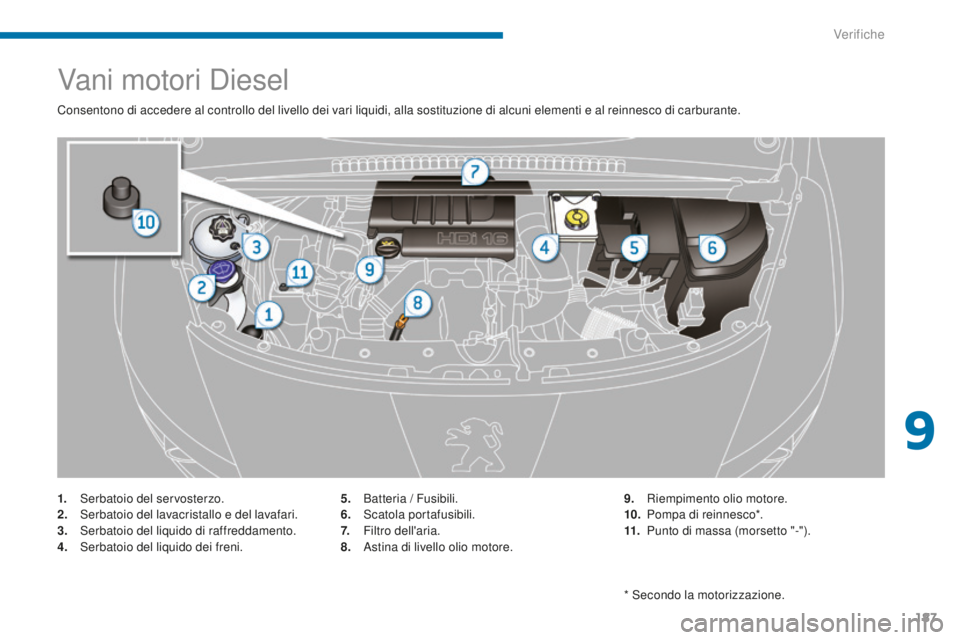

Vani motori Diesel
Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e del lavafari.
3.
Se

rbatoio del liquido di raffreddamento.
4.
S

erbatoio del liquido dei freni. 5.
B

atteria / Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.
8.
A

stina di livello olio motore.9.
R

iempimento olio motore.
10.
P

ompa di reinnesco*.
11.
P

unto di massa (morsetto "-").
* Secondo la motorizzazione.
9
Verifiche

188
3008_it_Chap09_verifications_ed01-2015

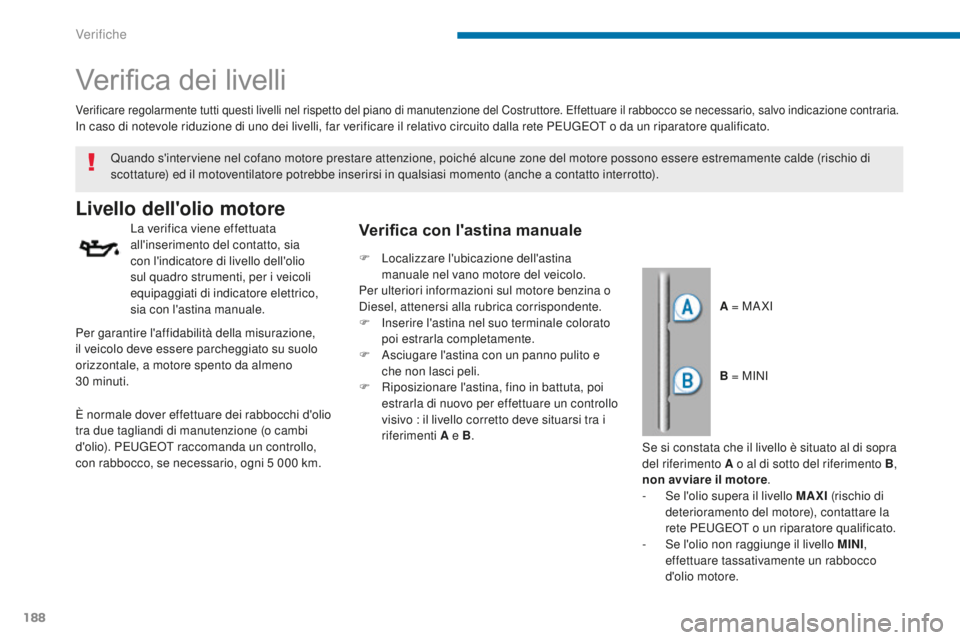

Verifica dei livelli
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.
Verificare regolarmente tutti questi livelli nel rispetto del piano di manutenzione del Costruttore. Effettuare il rabbocco se necessario, salvo indicazione contraria.In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete PEUGEOT o da un riparatore qualificato.A = MA XI
Quando s'interviene nel cofano motore prestare attenzione, poiché alcune zone del motore possono essere estremamente calde (rischio di
scottature) ed il motoventilatore potrebbe inserirsi in qualsiasi momento (anche a contatto interrotto).
Per garantire l'affidabilità della misurazione,
il veicolo deve essere parcheggiato su suolo
orizzontale, a motore spento da almeno
30


minuti. B = MINI
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco, se necessario, ogni 5
000 km.
Verifica con l'astina manuale
Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B ,
non avviare il motore .
-

S
e l'olio supera il livello MAXI (rischio di
deterioramento del motore), contattare la
rete PEUGEOT o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MINI ,
effettuare tassativamente un rabbocco
d'olio motore.
F

L

ocalizzare l'ubicazione dell'astina
manuale nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel, attenersi alla rubrica corrispondente.
F

I

nserire l'astina nel suo terminale colorato
poi estrarla completamente.
F

A

sciugare l'astina con un panno pulito e
che non lasci peli.
F

R

iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A e B .
Verifiche

189
3008_it_Chap09_verifications_ed01-2015
Livello liquido del
servosterzo
Il livello di questo liquido deve
essere vicino al riferimento "MA XI".
Svitare il tappo, a motore freddo, per
controllare.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.

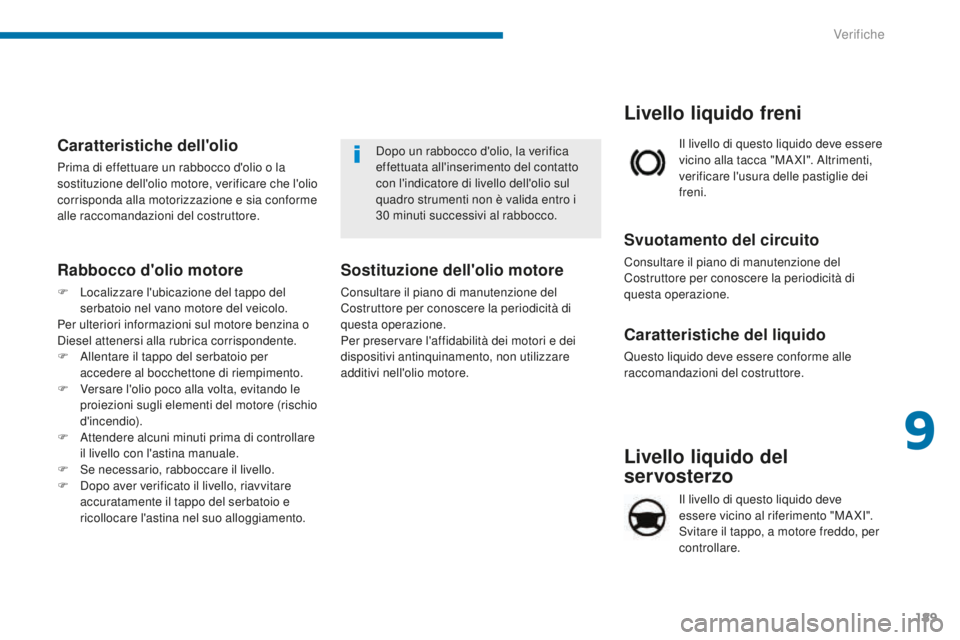

Livello liquido freni
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto
con l'indicatore di livello dell'olio sul
quadro strumenti non è valida entro i
30
minuti successivi al rabbocco.Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore.
Rabbocco d'olio motore
F Localizzare l'ubicazione del tappo del serbatoio nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel attenersi alla rubrica corrispondente.
F

A
llentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
9
Verifiche

190
3008_it_Chap09_verifications_ed01-2015
Livello additivo gasolio
(Diesel con filtro
antiparticolato)
Prodotti esausti
Rabbocco
Il rabbocco di questo additivo deve
tassativamente essere effettuato presso la rete
PEUGEOT o presso un riparatore qualificato,
nel più breve tempo possibile.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua.Per i veicoli provvisti di lavafari il
livello minimo di questo liquido è
indicato da un segnale acustico e da
un messaggio sul display del quadro
strumenti.
Rabboccare il livello alla successiva sosta del
veicolo.

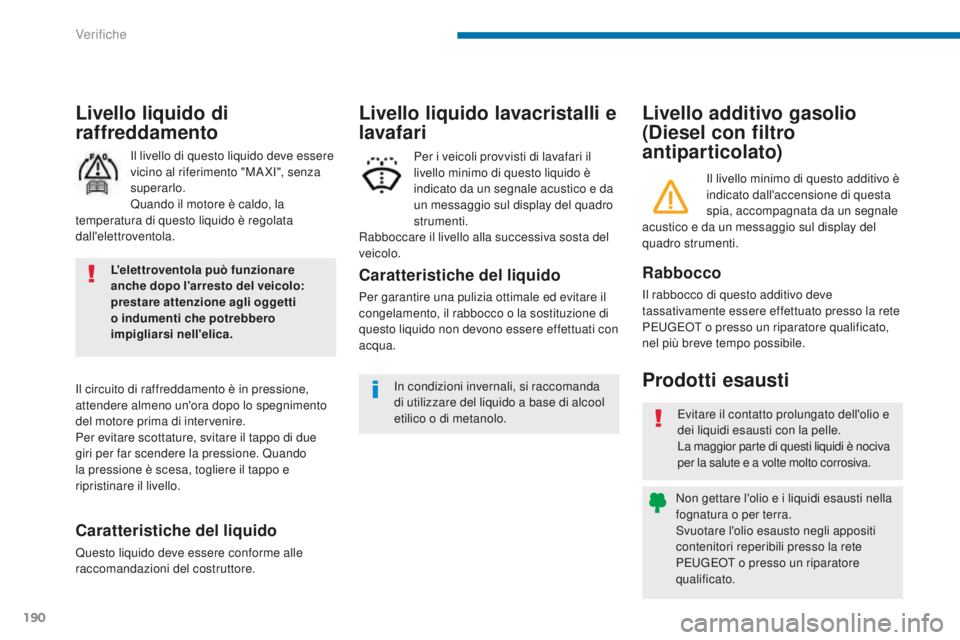

Livello liquido lavacristalli e
lavafari
Il livello minimo di questo additivo è
indicato dall'accensione di questa
spia, accompagnata da un segnale
acustico e da un messaggio sul display del
quadro strumenti.
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
PEUGEOT o presso un riparatore
qualificato.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore. Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
Quando il motore è caldo, la
temperatura di questo liquido è regolata
dall'elettroventola.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
Livello liquido di
raffreddamento
L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
In condizioni invernali, si raccomanda
di utilizzare del liquido a base di alcool
etilico o di metanolo.
Verifiche
