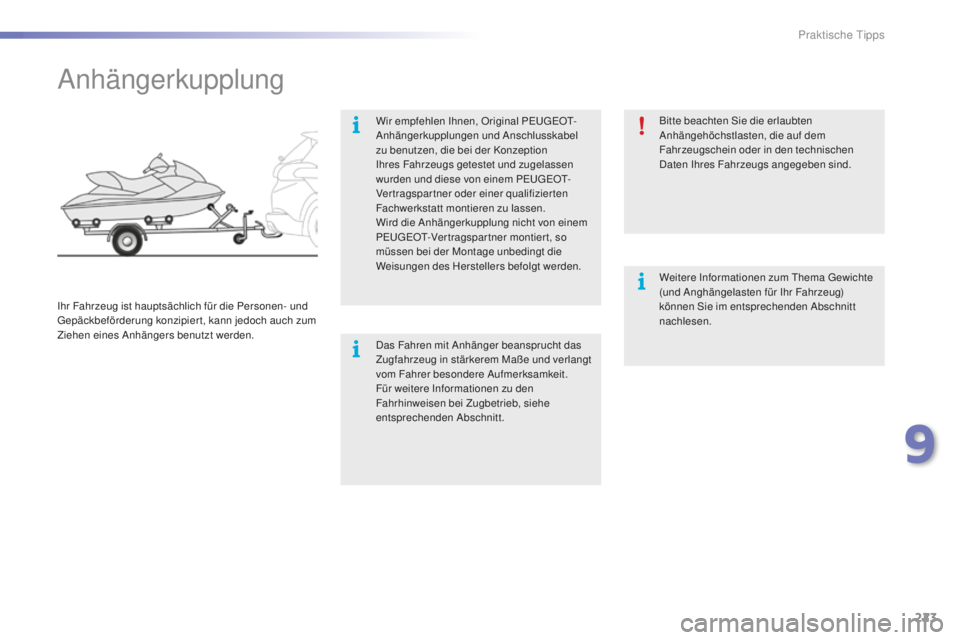

Anhängerkupplung
Wir empfehlen Ihnen, Original PEUGEOT-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und diese von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von einem
PEUGEOT-Ver tragspar tner montier t, so
müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Ihr Fahrzeug ist hauptsächlich für die Personen- und
Gepäckbeförderung konzipier t, kann jedoch auch zum
Ziehen eines Anhängers benutzt werden. Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.
Für weitere Informationen zu den
Fahrhinweisen bei Zugbetrieb, siehe
entsprechenden Abschnitt.Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein oder in den technischen
Daten Ihres Fahrzeugs angegeben sind.
Weitere Informationen zum Thema Gewichte
(und Anghängelasten für Ihr Fahrzeug)
können Sie im entsprechenden Abschnitt
nachlesen.
9
Praktische Tipps

224
2008_de_Chap09_info-pratiques_ed01-2016
Bei Zugbetrieb
Verteilung der Lasten
F Ver teilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe ab, wodurch
sich die Motorleistung verringert. Die maximale
Anhängelast muss je 1000
m Höhe um 10 % reduzier t
werden.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.Für weitere Informationen zu Gewichten
(und zu den für Ihr Fahrzeug geltenden
Anhängelasten), siehe entsprechenden
Abschnitt.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt die
Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben wird, ist seine
Kühlkapazität nicht von der Motordrehzahl abhängig.
F

U
m die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten hängt vom
Grad der Steigung und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
F

H
alten Sie beim Aufleuchten der
Warnleuchte und der STOP -
Leuchte an und stellen Sie den
Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen zu vermeiden, wird
die Verwendung der Motorbremse empfohlen.
Reifen
F Prüfen Sie den Reifendruck am Zugfahrzeug und Anhänger und beachten Sie die empfohlenen
Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage des Anhängers und die Leuchtweitenverstellung der
Scheinwerfer des Fahrzeugs.
Weitere Informationen zur Leuchtweitenverstellung
der Scheinwerfer erhalten Sie im entsprechenden
Abschnitt.
Die Einparkhilfe hinten wird automatisch
ausgeschaltet, wenn Sie eine Original
PEUGEOT-Anhängerkupplung benutzen.
Praktische Tipps

225
2008_de_Chap09_info-pratiques_ed01-2016

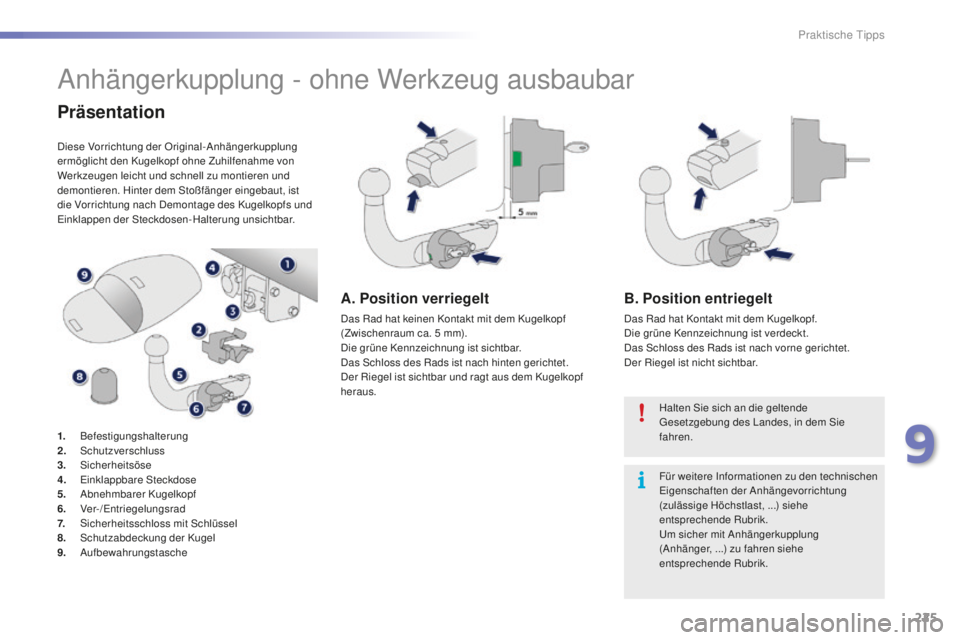

Anhängerkupplung - ohne Werkzeug ausbaubar
Präsentation
Diese Vorrichtung der Original-Anhängerkupplung
ermöglicht den Kugelkopf ohne Zuhilfenahme von
Werkzeugen leicht und schnell zu montieren und
demontieren. Hinter dem Stoßfänger eingebaut, ist
die Vorrichtung nach Demontage des Kugelkopfs und
Einklappen der Steckdosen-Halterung unsichtbar.
1.

Befestigungshalterung
2.


Schutzverschluss
3.


Sicherheitsöse
4.
E

inklappbare Steckdose
5.
A

bnehmbarer Kugelkopf
6.


Ver-/Entriegelungsrad
7.
S

icherheitsschloss mit Schlüssel
8.
S

chutzabdeckung der Kugel
9.


Aufbewahrungstasche
A. Position verriegelt
Das Rad hat keinen Kontakt mit dem Kugelkopf
(Zwischenraum ca. 5 mm).
Die grüne Kennzeichnung ist sichtbar.
Das Schloss des Rads ist nach hinten gerichtet.
Der Riegel ist sichtbar und ragt aus dem Kugelkopf
heraus.
B. Position entriegelt
Das Rad hat Kontakt mit dem Kugelkopf.
Die grüne Kennzeichnung ist verdeckt.
Das Schloss des Rads ist nach vorne gerichtet.
Der Riegel ist nicht sichtbar.
Halten Sie sich an die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Für weitere Informationen zu den technischen
Eigenschaften der Anhängevorrichtung
(zulässige Höchstlast, ...) siehe
entsprechende Rubrik.
Um sicher mit Anhängerkupplung
(Anhänger, ...) zu fahren siehe
entsprechende Rubrik.
9
Praktische Tipps

226
2008_de_Chap09_info-pratiques_ed01-2016

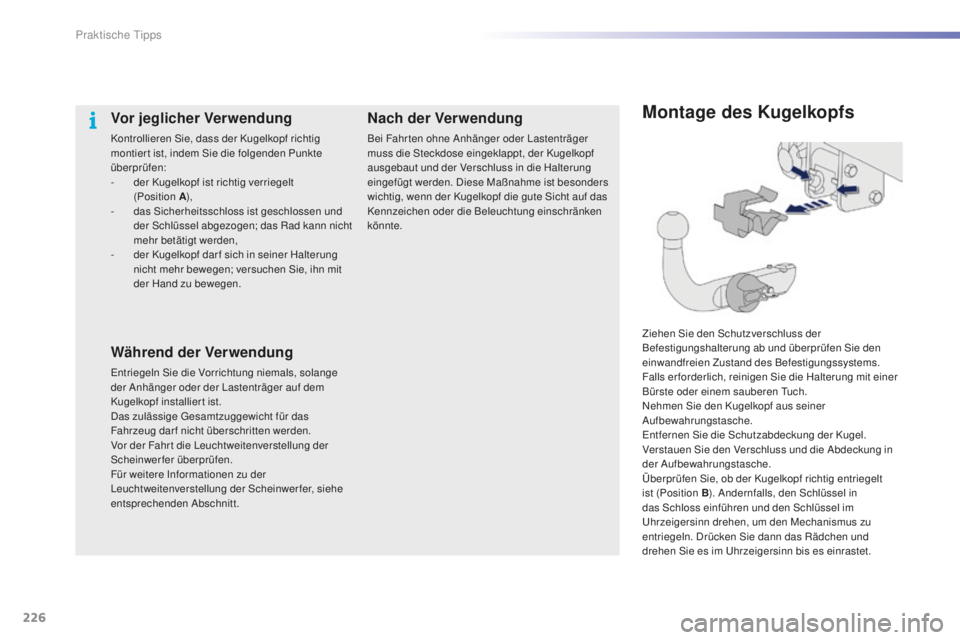

Montage des Kugelkopfs
Ziehen Sie den Schutzverschluss der
Befestigungshalterung ab und überprüfen Sie den
einwandfreien Zustand des Befestigungssystems.
Falls er forderlich, reinigen Sie die Halterung mit einer
Bürste oder einem sauberen Tuch.
Nehmen Sie den Kugelkopf aus seiner
Aufbewahrungstasche.
Entfernen Sie die Schutzabdeckung der Kugel.
Verstauen Sie den Verschluss und die Abdeckung in
der Aufbewahrungstasche.
Überprüfen Sie, ob der Kugelkopf richtig entriegelt
ist (Position B). Andernfalls, den Schlüssel in
das Schloss einführen und den Schlüssel im
Uhrzeigersinn drehen, um den Mechanismus zu
entriegeln. Drücken Sie dann das Rädchen und
drehen Sie es im Uhrzeigersinn bis es einrastet.
Vor jeglicher Verwendung
Kontrollieren Sie, dass der Kugelkopf richtig
montier t ist, indem Sie die folgenden Punkte
überprüfen:
-

d
er Kugelkopf ist richtig verriegelt
(Position A ),
-

d
as Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden,
-

d
er Kugelkopf dar f sich in seiner Halterung
nicht mehr bewegen; versuchen Sie, ihn mit
der Hand zu bewegen.
Während der Verwendung
Entriegeln Sie die Vorrichtung niemals, solange
der Anhänger oder der Lastenträger auf dem
Kugelkopf installiert ist.
Das zulässige Gesamtzuggewicht für das
Fahrzeug dar f nicht überschritten werden.
Vor der Fahr t die Leuchtweitenverstellung der
Scheinwerfer überprüfen.
Für weitere Informationen zu der
Leuchtweitenverstellung der Scheinwerfer, siehe
entsprechenden Abschnitt.
Nach der Verwendung
Bei Fahr ten ohne Anhänger oder Lastenträger
muss die Steckdose eingeklappt, der Kugelkopf
ausgebaut und der Verschluss in die Halterung
eingefügt werden. Diese Maßnahme ist besonders
wichtig, wenn der Kugelkopf die gute Sicht auf das
Kennzeichen oder die Beleuchtung einschränken
könnte.
Praktische Tipps

227
2008_de_Chap09_info-pratiques_ed01-2016

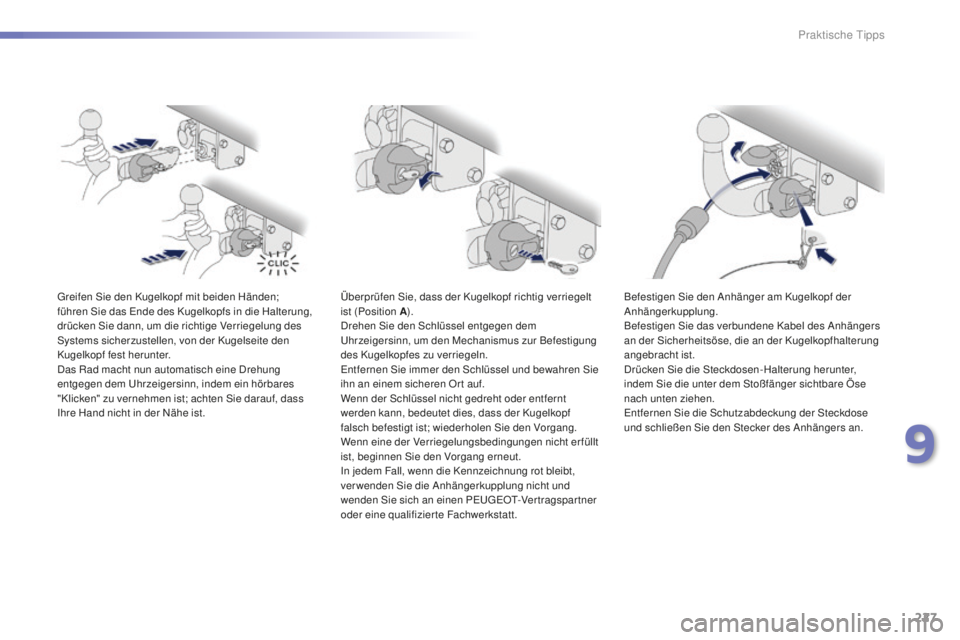

Greifen Sie den Kugelkopf mit beiden Händen;
führen Sie das Ende des Kugelkopfs in die Halterung,
drücken Sie dann, um die richtige Verriegelung des
Systems sicherzustellen, von der Kugelseite den
Kugelkopf fest herunter.
Das Rad macht nun automatisch eine Drehung
entgegen dem Uhrzeigersinn, indem ein hörbares
"Klicken" zu vernehmen ist; achten Sie darauf, dass
Ihre Hand nicht in der Nähe ist.Überprüfen Sie, dass der Kugelkopf richtig verriegelt
ist (Position A
).
Drehen Sie den Schlüssel entgegen dem
Uhrzeigersinn, um den Mechanismus zur Befestigung
des Kugelkopfes zu verriegeln.
Entfernen Sie immer den Schlüssel und bewahren Sie
ihn an einem sicheren Ort auf.
Wenn der Schlüssel nicht gedreht oder entfernt
werden kann, bedeutet dies, dass der Kugelkopf
falsch befestigt ist; wiederholen Sie den Vorgang.
Wenn eine der Verriegelungsbedingungen nicht erfüllt
ist, beginnen Sie den Vorgang erneut.
In jedem Fall, wenn die Kennzeichnung rot bleibt,
ver wenden Sie die Anhängerkupplung nicht und
wenden Sie sich an einen PEUGEOT-Ver tragspar tner
oder eine qualifizierte Fachwerkstatt. Befestigen Sie den Anhänger am Kugelkopf der
Anhängerkupplung.
Befestigen Sie das verbundene Kabel des Anhängers
an der Sicherheitsöse, die an der Kugelkopfhalterung
angebracht ist.
Drücken Sie die Steckdosen-Halterung herunter,
indem Sie die unter dem Stoßfänger sichtbare Öse
nach unten ziehen.
Entfernen Sie die Schutzabdeckung der Steckdose
und schließen Sie den Stecker des Anhängers an.
9
Praktische Tipps

228
2008_de_Chap09_info-pratiques_ed01-2016

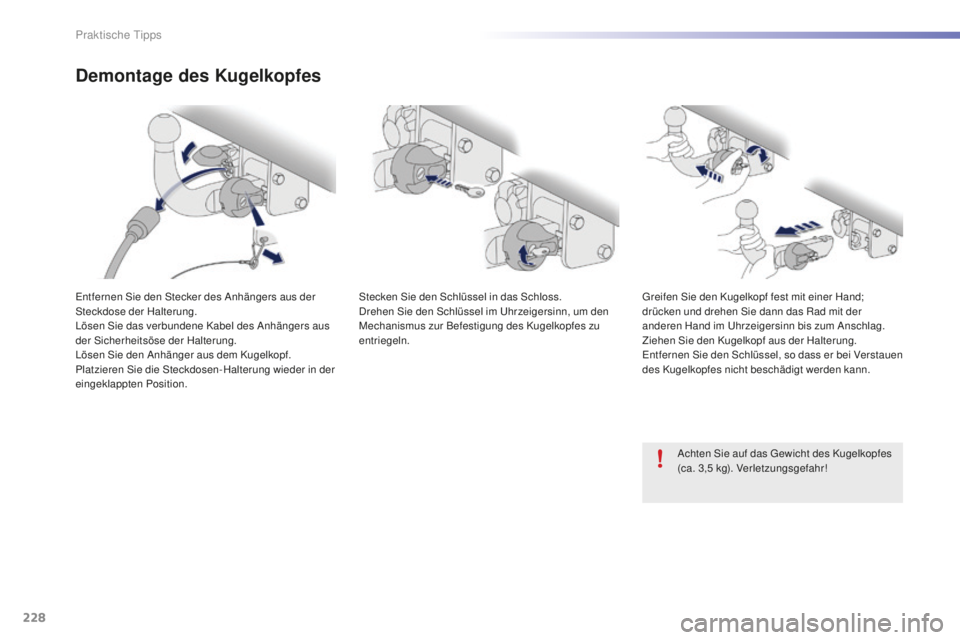

Demontage des Kugelkopfes
Entfernen Sie den Stecker des Anhängers aus der
Steckdose der Halterung.
Lösen Sie das verbundene Kabel des Anhängers aus
der Sicherheitsöse der Halterung.
Lösen Sie den Anhänger aus dem Kugelkopf.
Platzieren Sie die Steckdosen-Halterung wieder in der
eingeklappten Position.Stecken Sie den Schlüssel in das Schloss.
Drehen Sie den Schlüssel im Uhrzeigersinn, um den
Mechanismus zur Befestigung des Kugelkopfes zu
entriegeln.
Greifen Sie den Kugelkopf fest mit einer Hand;
drücken und drehen Sie dann das Rad mit der
anderen Hand im Uhrzeigersinn bis zum Anschlag.
Ziehen Sie den Kugelkopf aus der Halterung.
Entfernen Sie den Schlüssel, so dass er bei Verstauen
des Kugelkopfes nicht beschädigt werden kann.
Achten Sie auf das Gewicht des Kugelkopfes
(ca. 3,5
kg). Verletzungsgefahr!
Praktische Tipps

229
2008_de_Chap09_info-pratiques_ed01-2016

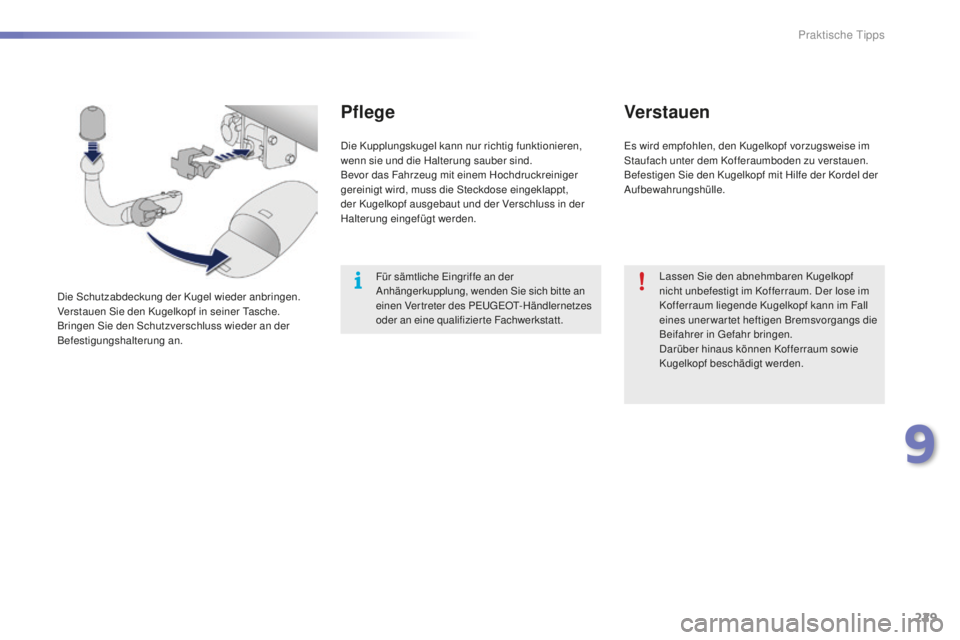

Die Schutzabdeckung der Kugel wieder anbringen.
Verstauen Sie den Kugelkopf in seiner Tasche.
Bringen Sie den Schutzverschluss wieder an der
Befestigungshalterung an.
Pflege
Die Kupplungskugel kann nur richtig funktionieren,
wenn sie und die Halterung sauber sind.
Bevor das Fahrzeug mit einem Hochdruckreiniger
gereinigt wird, muss die Steckdose eingeklappt,
der Kugelkopf ausgebaut und der Verschluss in der
Halterung eingefügt werden.Lassen Sie den abnehmbaren Kugelkopf
nicht unbefestigt im Kofferraum. Der lose im
Kofferraum liegende Kugelkopf kann im Fall
eines unerwartet heftigen Bremsvorgangs die
Beifahrer in Gefahr bringen.
Darüber hinaus können Kofferraum sowie
Kugelkopf beschädigt werden.
Für sämtliche Eingriffe an der
Anhängerkupplung, wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Verstauen
Es wird empfohlen, den Kugelkopf vorzugsweise im
Staufach unter dem Kofferaumboden zu verstauen.
Befestigen Sie den Kugelkopf mit Hilfe der Kordel der
Aufbewahrungshülle.
9
Praktische Tipps

230
2008_de_Chap09_info-pratiques_ed01-2016

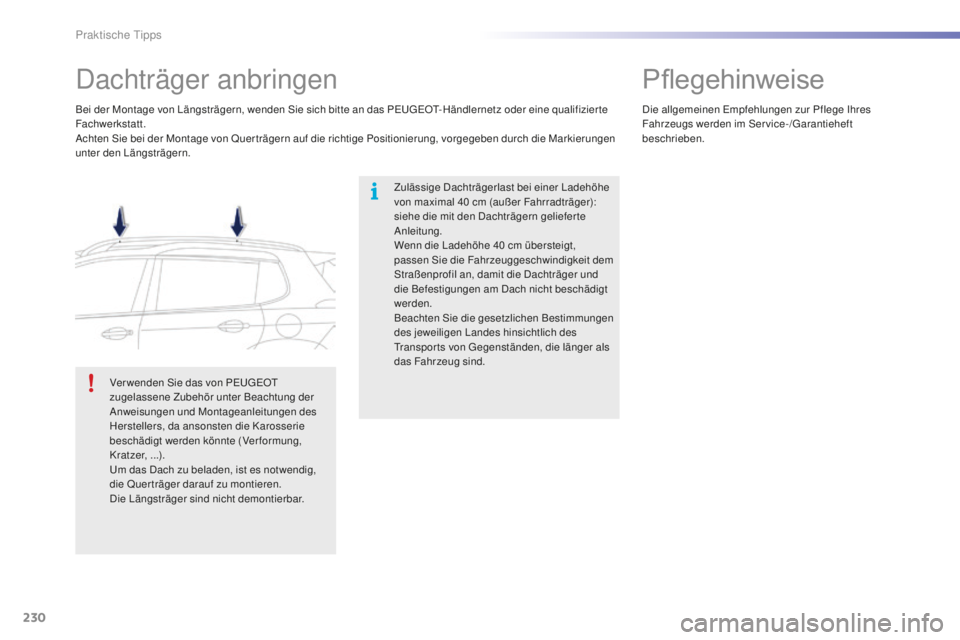

Dachträger anbringen
Zulässige Dachträgerlast bei einer Ladehöhe
von maximal 40 cm (außer Fahrradträger):
siehe die mit den Dachträgern gelieferte
Anleitung.
Wenn die Ladehöhe 40
cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger und
die Befestigungen am Dach nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des
Transpor ts von Gegenständen, die länger als
das Fahrzeug sind.
Bei der Montage von Längsträgern, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder eine qualifizier te
Fachwerkstatt.
Achten Sie bei der Montage von Quer trägern auf die richtige Positionierung, vorgegeben durch die Markierungen
unter den Längsträgern.
Ver wenden Sie das von PEUGEOT
zugelassene Zubehör unter Beachtung der
Anweisungen und Montageanleitungen des
Herstellers, da ansonsten die Karosserie
beschädigt werden könnte (Verformung,
Kratzer, ...).
Um das Dach zu beladen, ist es notwendig,
die Quer träger darauf zu montieren.
Die Längsträger sind nicht demontierbar.
Pflegehinweise
Die allgemeinen Empfehlungen zur Pflege Ihres
Fahrzeugs werden im Service-/Garantieheft
beschrieben.
