2016 PEUGEOT 2008 Betriebsanleitungen (in German)

191
2008_de_Chap09_info-pratiques_ed01-2016
Den Kompressor erst nach Anschließen des
weißen Schlauches an das Ventil des Reifens
in Betrieb nehmen: das Dichtmittel würde
sonst auslaufen.
F

S

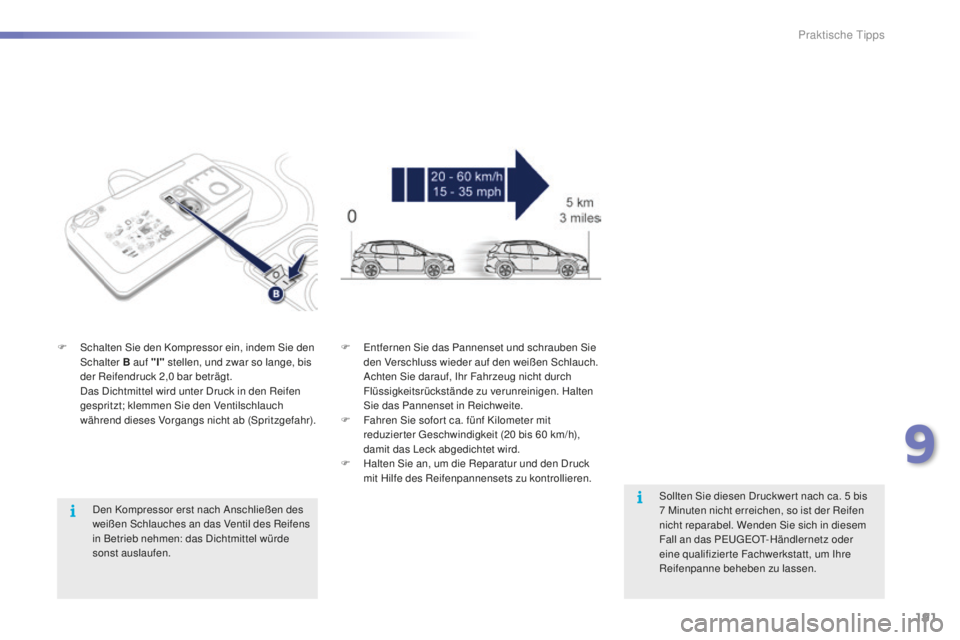

chalten Sie den Kompressor ein, indem Sie den
Schalter B auf "I" stellen, und zwar so lange, bis
der Reifendruck 2,0 bar beträgt.
D

as Dichtmittel wird unter Druck in den Reifen
gespritzt; klemmen Sie den Ventilschlauch
während dieses Vorgangs nicht ab (Spritzgefahr). F
E
ntfernen Sie das Pannenset und schrauben Sie
den Verschluss wieder auf den weißen Schlauch.
A
chten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen. Halten
Sie das Pannenset in Reichweite.
F
F
ahren Sie sofor t ca. fünf Kilometer mit
reduzier ter Geschwindigkeit (20 bis 60 km/h),
damit das Leck abgedichtet wird.
F
H
alten Sie an, um die Reparatur und den Druck
mit Hilfe des Reifenpannensets zu kontrollieren.
Sollten Sie diesen Druckwer t nach ca. 5 bis
7 Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem
Fall an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
9
Praktische Tipps

192
2008_de_Chap09_info-pratiques_ed01-2016
2. Fülldruck regeln
F Schließen Sie den Elektroanschluss des Kompressors erneut an den 12V-Anschluss des
Fahrzeugs an.
F

S
tar ten Sie das Fahrzeug erneut und lassen Sie
den Motor laufen. F
R egeln Sie den Druck mit Hilfe des Kompressors
nach (Luft aufpumpen: Schalter B auf "I" ; Luft
ablassen: Schalter B auf "O" und Knopf C
drücken), und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs im
Bereich der Fahrertür.
E

in konsequenter Druckverlust weist darauf
hin, dass das Leck nicht korrekt abgedichtet ist.
Wenden Sie sich an das PEUGEOT-Händlernetz
oder eine qualifizier te Fachwerkstatt, um Ihre
Panne beheben zu lassen.
F

E
ntfernen Sie das Pannenset und verstauen Sie
es.
F

F
ahren Sie mit mäßiger Geschwindigkeit
(maximal 80
km/h) und nicht weiter als ca.
200
km.
Suchen Sie baldmöglichst einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannenset
ver wendet haben. Nach Durchführung
der Diagnose wird er Ihnen mitteilen, ob
der Reifen reparier t werden kann oder
ausgetauscht werden muss.
F
D
rehen Sie den Hebel A in die
Position "Fülldruck".
F

R

ollen Sie den schwarzen Schlauch H
ganz aus.
F

Sc

hließen Sie den Schlauch des Kompressors
direkt an das Ventil des reparier ten Rades an.
Praktische Tipps

193
2008_de_Chap09_info-pratiques_ed01-2016

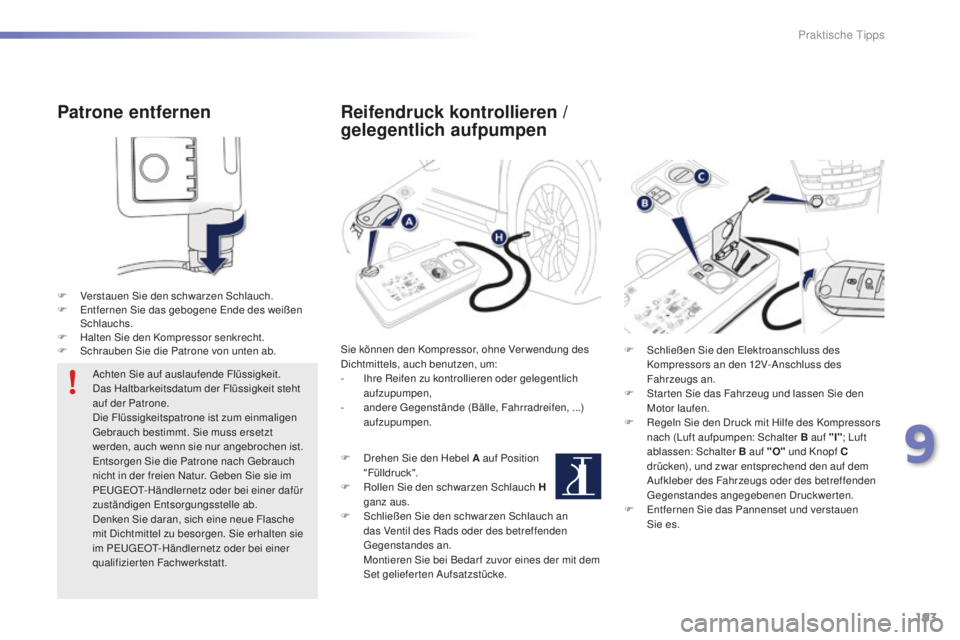

Patrone entfernen
F Verstauen Sie den schwarzen Schlauch.
F E ntfernen Sie das gebogene Ende des weißen
Schlauchs.
F

H
alten Sie den Kompressor senkrecht.
F

S
chrauben Sie die Patrone von unten ab.Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Patrone.
Die Flüssigkeitspatrone ist zum einmaligen
Gebrauch bestimmt. Sie muss ersetzt
werden, auch wenn sie nur angebrochen ist.
Entsorgen Sie die Patrone nach Gebrauch
nicht in der freien Natur. Geben Sie sie im
PEUGEOT-Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue Flasche
mit Dichtmittel zu besorgen. Sie erhalten sie
im PEUGEOT-Händlernetz oder bei einer
qualifizierten Fachwerkstatt.
Reifendruck kontrollieren /
gelegentlich aufpumpen
Sie können den Kompressor, ohne Verwendung des
Dichtmittels, auch benutzen, um:
-

I
hre Reifen zu kontrollieren oder gelegentlich
aufzupumpen,
-
an

dere Gegenstände (Bälle, Fahrradreifen, ...)
aufzupumpen.
F

D
rehen Sie den Hebel A auf Position
"Fülldruck".
F

R
ollen Sie den schwarzen Schlauch H
ganz aus.
F

S
chließen Sie den schwarzen Schlauch an
das Ventil des Rads oder des betreffenden
Gegenstandes an.
M

ontieren Sie bei Bedar f zuvor eines der mit dem
Set gelieferten Aufsatzstücke. F
S chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F

S
tar ten Sie das Fahrzeug und lassen Sie den
Motor laufen.
F

R
egeln Sie den Druck mit Hilfe des Kompressors
nach (Luft aufpumpen: Schalter B auf "I" ; Luft
ablassen: Schalter B auf "O" und Knopf C
drücken), und zwar entsprechend den auf dem
Aufkleber des Fahrzeugs oder des betreffenden
Gegenstandes angegebenen Druckwerten.
F

E
ntfernen Sie das Pannenset und verstauen
Sie es.
9
Praktische Tipps

194
2008_de_Chap09_info-pratiques_ed01-2016

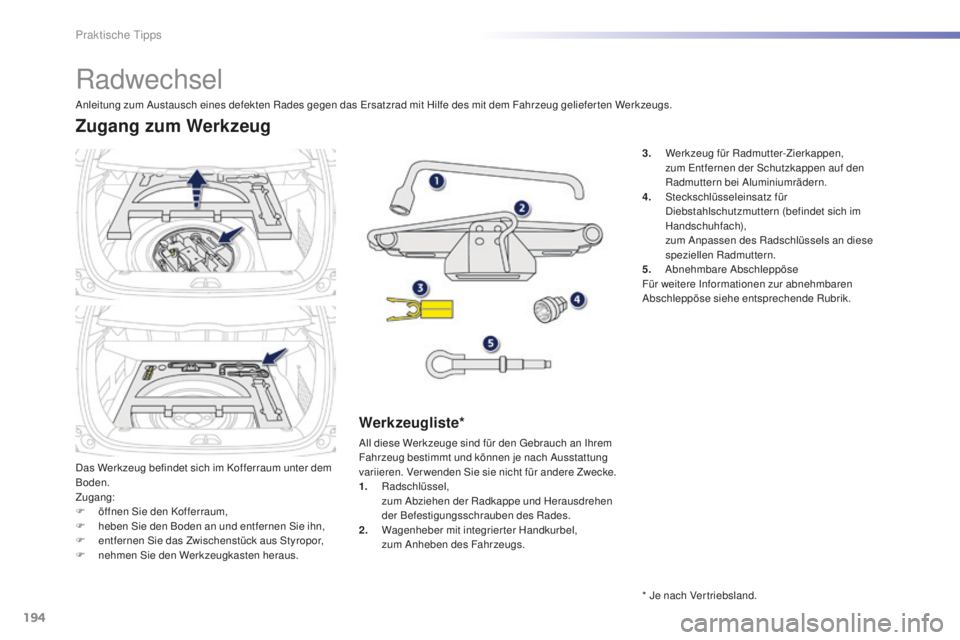

Radwechsel
Das Werkzeug befindet sich im Kofferraum unter dem
Boden.
Zugang:
F
ö
ffnen Sie den Kofferraum,
F

h
eben Sie den Boden an und entfernen Sie ihn,
F

e
ntfernen Sie das Zwischenstück aus Styropor,
F

neh
men Sie den Werkzeugkasten heraus.
Zugang zum Werkzeug
Werkzeugliste*
All diese Werkzeuge sind für den Gebrauch an Ihrem
Fahrzeug bestimmt und können je nach Ausstattung
variieren. Ver wenden Sie sie nicht für andere Zwecke.
1.

Radschlüssel,
z

um Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades.
2.
W

agenheber mit integrierter Handkurbel,
z

um Anheben des Fahrzeugs.
Anleitung zum Austausch eines defekten Rades gegen das Ersatzrad mit Hilfe des mit dem Fahrzeug geliefer ten Werkzeugs.
* Je nach Ver triebsland. 3.
W
erkzeug für Radmutter-Zierkappen,
z

um Entfernen der Schutzkappen auf den
Radmuttern bei Aluminiumrädern.
4.
S
teckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach),
z
um Anpassen des Radschlüssels an diese
speziellen Radmuttern.
5.
A
bnehmbare Abschleppöse
Für weitere Informationen zur abnehmbaren
Abschleppöse siehe entsprechende Rubrik.
Praktische Tipps

195
2008_de_Chap09_info-pratiques_ed01-2016

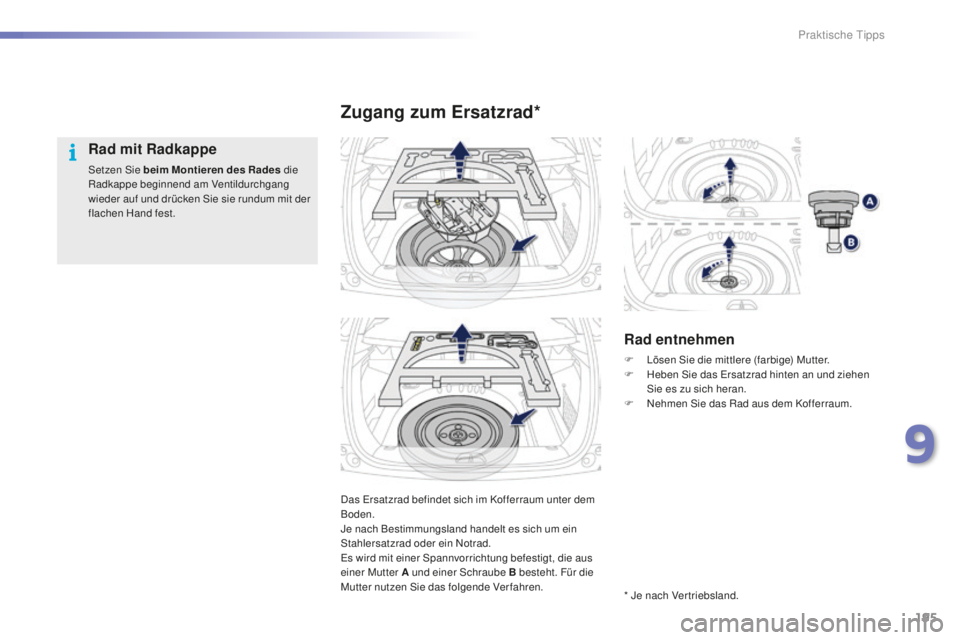

Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Je nach Bestimmungsland handelt es sich um ein
Stahlersatzrad oder ein Notrad.
Es wird mit einer Spannvorrichtung befestigt, die aus
einer Mutter A und einer Schraube B besteht. Für die
Mutter nutzen Sie das folgende Ver fahren.
Zugang zum Ersatzrad*
Rad entnehmen
F Lösen Sie die mittlere (farbige) Mutter.
F H eben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
* Je nach Ver triebsland.
Rad mit Radkappe
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit der
flachen Hand fest.
9
Praktische Tipps

196
2008_de_Chap09_info-pratiques_ed01-2016

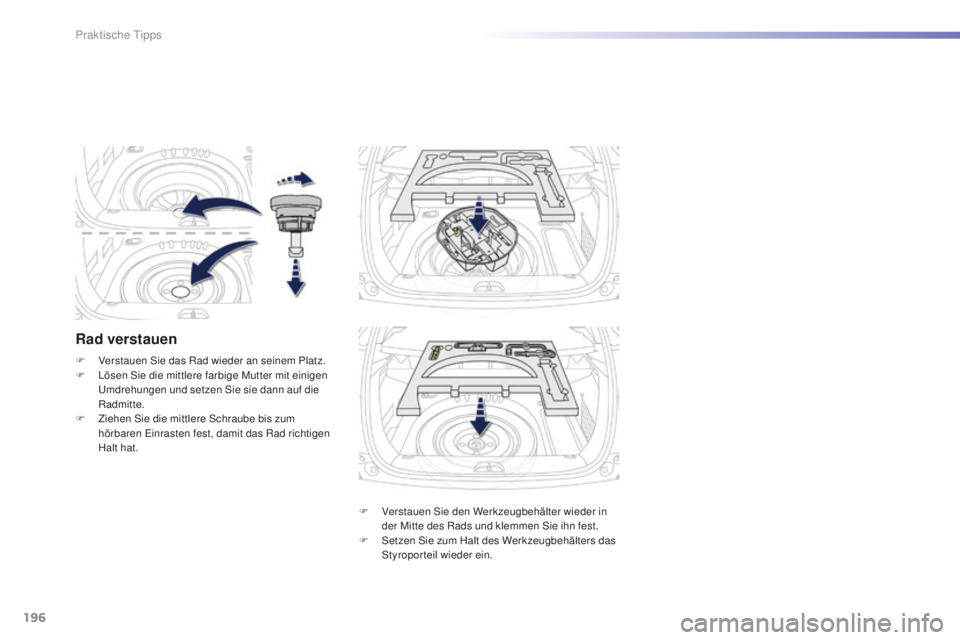

Rad verstauen
F Verstauen Sie den Werkzeugbehälter wieder in der Mitte des Rads und klemmen Sie ihn fest.
F

S
etzen Sie zum Halt des Werkzeugbehälters das
Styroporteil wieder ein.
F

V

erstauen Sie das Rad wieder an seinem Platz.
F

L

ösen Sie die mittlere farbige Mutter mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte.
F

Z

iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat.
Praktische Tipps

197
2008_de_Chap09_info-pratiques_ed01-2016

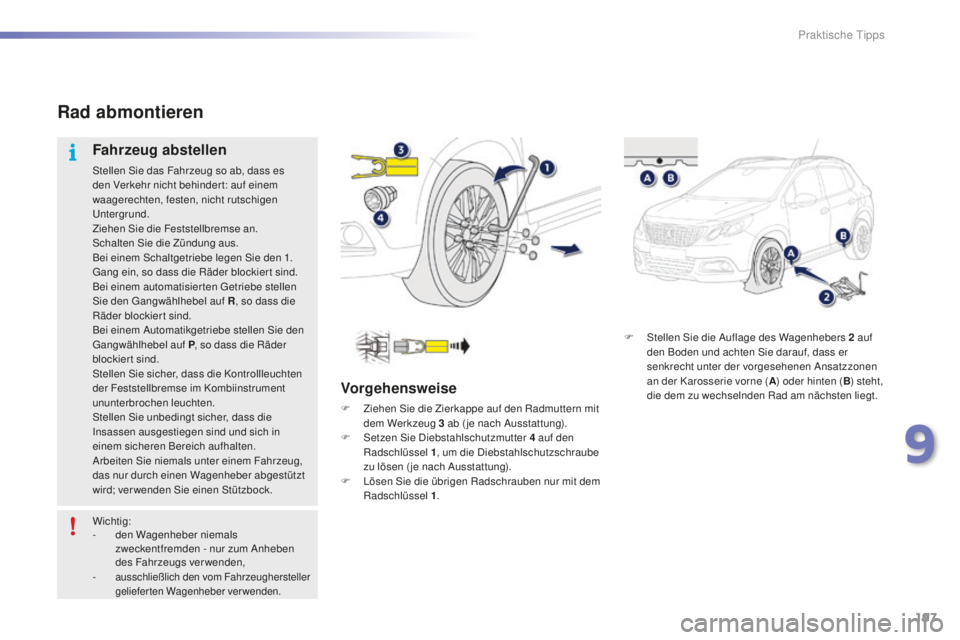

F Stellen Sie die Auflage des Wagenhebers 2 auf
den Boden und achten Sie darauf, dass er
senkrecht unter der vorgesehenen Ansatzzonen
an der Karosserie vorne ( A) oder hinten ( B) steht,
die dem zu wechselnden Rad am nächsten liegt.
Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an.
Schalten Sie die Zündung aus.
Bei einem Schaltgetriebe legen Sie den 1.
Gang ein, so dass die Räder blockier t sind.
Bei einem automatisierten Getriebe stellen
Sie den Gangwählhebel auf R , so dass die
Räder blockiert sind.
Bei einem Automatikgetriebe stellen Sie den
Gangwählhebel auf P , so dass die Räder
blockiert sind.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die Zierkappe auf den Radmuttern mit dem Werkzeug 3 ab ( je nach Ausstattung).
F

S
etzen Sie Diebstahlschutzmutter 4 auf den
Radschlüssel 1 , um die Diebstahlschutzschraube
zu lösen ( je nach Ausstattung).
F

L
ösen Sie die übrigen Radschrauben nur mit dem
Radschlüssel 1 .
Wichtig:
-
d

en Wagenheber niemals
zweckentfremden - nur zum Anheben
des Fahrzeugs verwenden,
-

ausschließlich den vom Fahrzeughersteller
gelieferten Wagenheber verwenden.
9
Praktische Tipps

198
2008_de_Chap09_info-pratiques_ed01-2016

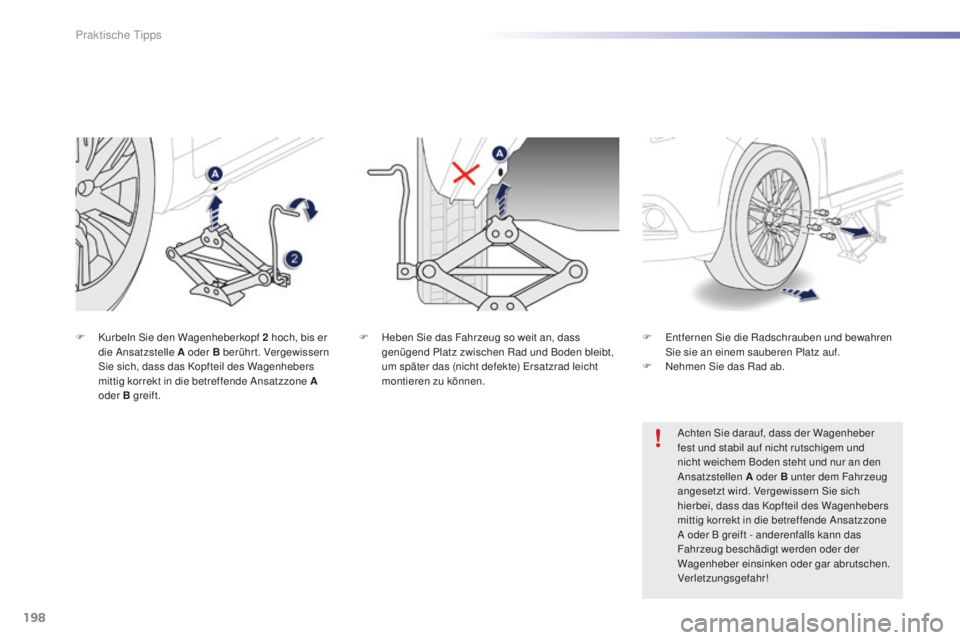

F Heben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.
F
K
urbeln Sie den Wagenheberkopf 2

hoch, bis er
die Ansatzstelle A oder B berührt. Vergewissern
Sie sich, dass das Kopfteil des Wagenhebers
mittig korrekt in die betreffende Ansatzzone A
oder B greift.
Achten Sie darauf, dass der Wagenheber
fest und stabil auf nicht rutschigem und
nicht weichem Boden steht und nur an den
Ansatzstellen A oder B unter dem Fahrzeug
angesetzt wird. Vergewissern Sie sich
hierbei, dass das Kopfteil des Wagenhebers
mittig korrekt in die betreffende Ansatzzone
A oder B greift - anderenfalls kann das
Fahrzeug beschädigt werden oder der
Wagenheber einsinken oder gar abrutschen.
Verletzungsgefahr!
F
E ntfernen Sie die Radschrauben und bewahren
Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Praktische Tipps
