2016 PEUGEOT 2008 Betriebsanleitungen (in German)

207
2008_de_Chap09_info-pratiques_ed01-2016

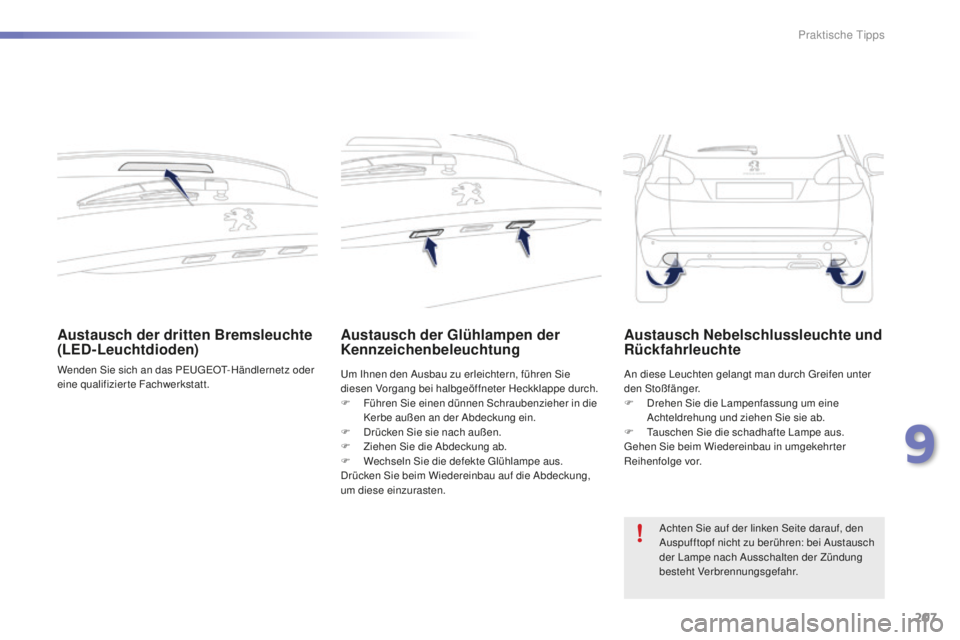

Austausch der dritten Bremsleuchte
(LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Austausch der Glühlampen der
Kennzeichenbeleuchtung
Um Ihnen den Ausbau zu erleichtern, führen Sie
diesen Vorgang bei halbgeöffneter Heckklappe durch.
F
F
ühren Sie einen dünnen Schraubenzieher in die
Kerbe außen an der Abdeckung ein.
F

D
rücken Sie sie nach außen.
F

Zi
ehen Sie die Abdeckung ab.
F

W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. An diese Leuchten gelangt man durch Greifen unter
den Stoßfänger.
F

D
rehen Sie die Lampenfassung um eine
Achteldrehung und ziehen Sie sie ab.
F

T
auschen Sie die schadhafte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch Nebelschlussleuchte und
Rückfahrleuchte
Achten Sie auf der linken Seite darauf, den
Auspufftopf nicht zu berühren: bei Austausch
der Lampe nach Ausschalten der Zündung
besteht Verbrennungsgefahr.
9
Praktische Tipps

208
2008_de_Chap09_info-pratiques_ed01-2016

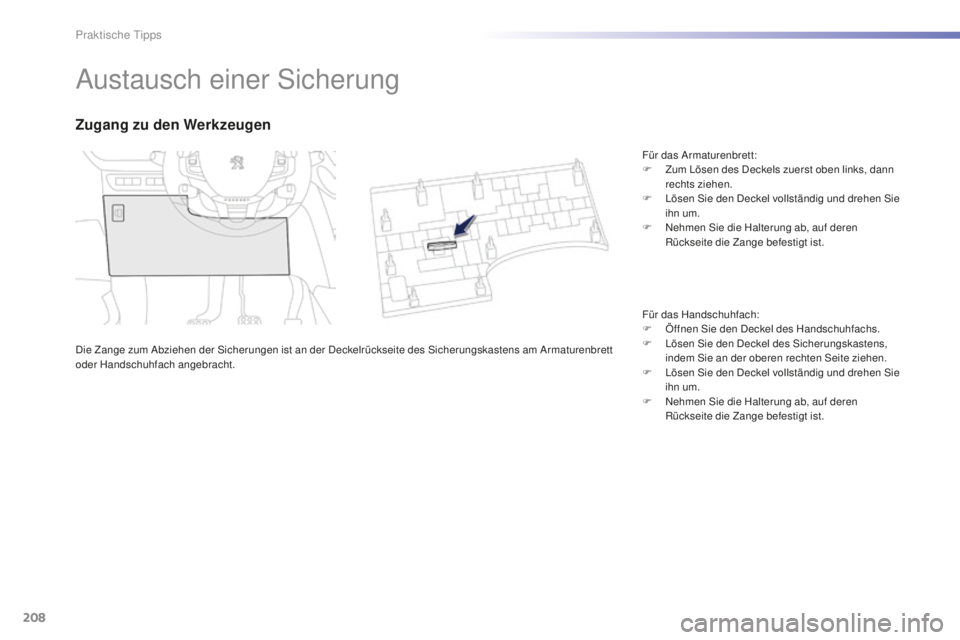

Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist an der Deckelrückseite des Sicherungskastens am Armaturenbrett
oder Handschuhfach angebracht.
Zugang zu den Werkzeugen
Für das Armaturenbrett:
F Z um Lösen des Deckels zuerst oben links, dann
rechts ziehen.
F

L
ösen Sie den Deckel vollständig und drehen Sie
ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Für das Handschuhfach:
F

Ö
ffnen Sie den Deckel des Handschuhfachs.
F

L
ösen Sie den Deckel des Sicherungskastens,
indem Sie an der oberen rechten Seite ziehen.
F

L
ösen Sie den Deckel vollständig und drehen Sie
ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Praktische Tipps

209
2008_de_Chap09_info-pratiques_ed01-2016

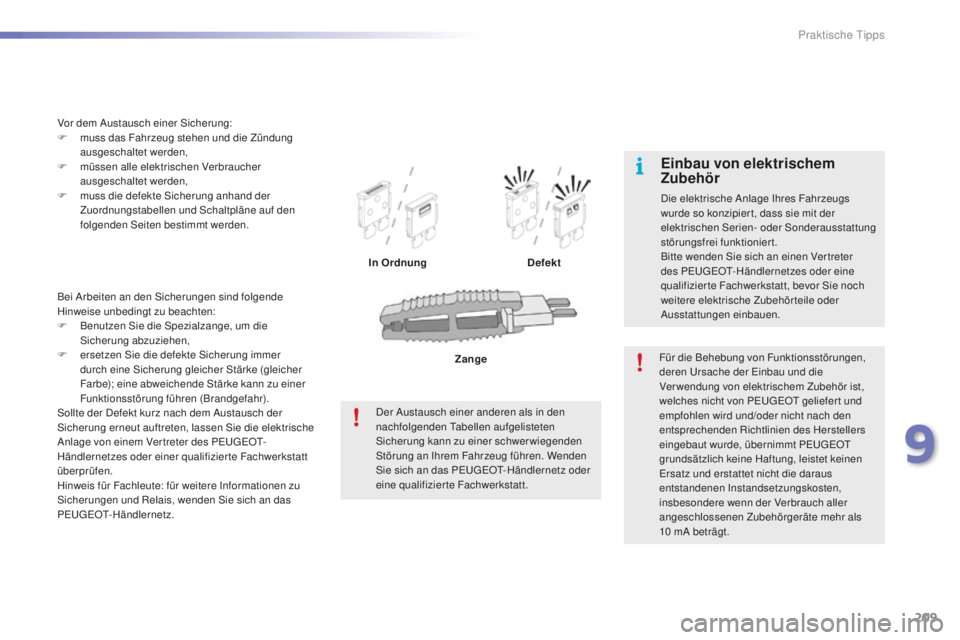

Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
F

e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierte Fachwerkstatt
überprüfen.
Hinweis für Fachleute: für weitere Informationen zu
Sicherungen und Relais, wenden Sie sich an das
PEUGEOT-Händlernetz. Vor dem Austausch einer Sicherung:
F
m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den
folgenden Seiten bestimmt werden.
In OrdnungDefekt
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Der Austausch einer anderen als in den
nachfolgenden Tabellen aufgelisteten
Sicherung kann zu einer schwerwiegenden
Störung an Ihrem Fahrzeug führen. Wenden
Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt. Zange
9
Praktische Tipps

210
2008_de_Chap09_info-pratiques_ed01-2016
SicherungsnummerStärkeAbgesicherter Stromkreis
F2 5
A Außenspiegel, Scheinwerfer, Diagnosestecker
F9 5
A Alarmanlage
F10 5
A Telematik-Steuergerät
F11 5
A Automatisch abgeblendeter Innenspiegel, Zusatzheizung, Active City
Break
F13 5
A HiFi-Verstärker, Einparkhilfe, Rückwärtskamera
F16 15


A 12V-Anschluss vorne
F17 15


A Autoradio, (ohne Touchscreen)
F18 20
A Touchscreen, Radio (bei Touchscreen)
Links
Praktische Tipps

211
2008_de_Chap09_info-pratiques_ed01-2016
SicherungsnummerStärkeAbgesicherter Stromkreis
F23 5
A Make-Up-Spiegel, Kartenlesegerät
F26 15


A Hupe
F27 15


A Pumpe Scheibenwaschanlage
F28 5
A Lenkradschloss
F29 15


A Klimaanlagenkompressor
F30 15


A Heckscheibenwischer
9
Praktische Tipps

212
2008_de_Chap09_info-pratiques_ed01-2016

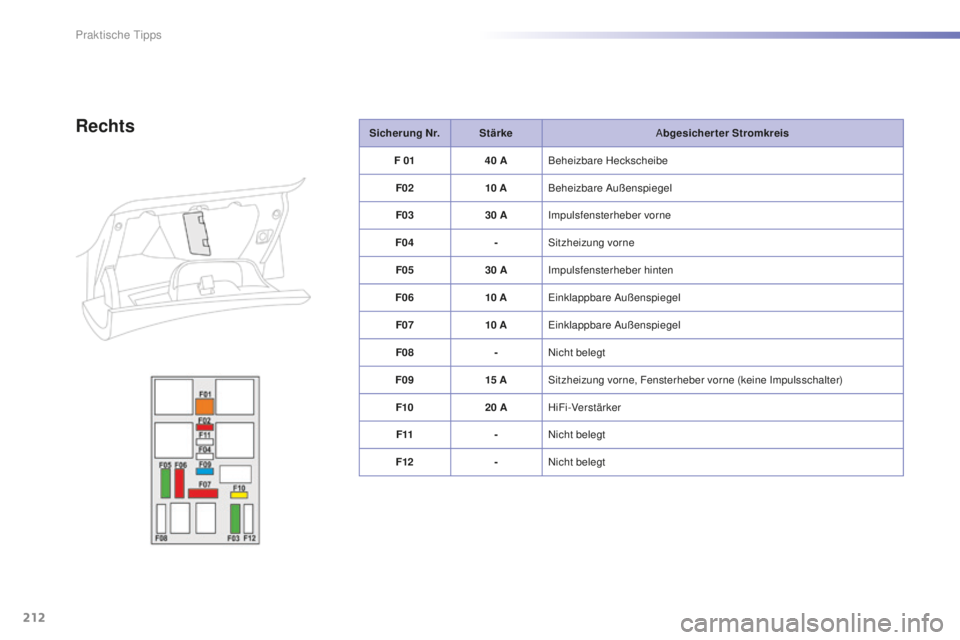

Sicherung Nr.Stärke Abgesicherter Stromkreis
F 01 40
ABeheizbare Heckscheibe
F02 10


ABeheizbare Außenspiegel
F03 30
AImpulsfensterheber vorne
F04 -Sitzheizung vorne
F05 30
AImpulsfensterheber hinten
F06 10


AEinklappbare Außenspiegel
F07 10


AEinklappbare Außenspiegel
F08 -Nicht belegt
F09 15


ASitzheizung vorne, Fensterheber vorne (keine Impulsschalter)
F10 20
AHiFi-Verstärker
F11 -Nicht belegt
F12 -Nicht belegtRechts
Praktische Tipps

213
2008_de_Chap09_info-pratiques_ed01-2016
Sicherung Nr.Stärke Abgesicherter Stromkreis
F16 15


ATagfahrlicht
F18 10


AFernlicht rechts
F19 1
0 AFernlicht links
F25 30
ARelais Scheinwerferwischer (Nachrüstung)
F29 40
AMotor Scheibenwischer vorne
F30 80
AVorglühkerzen (Diesel)

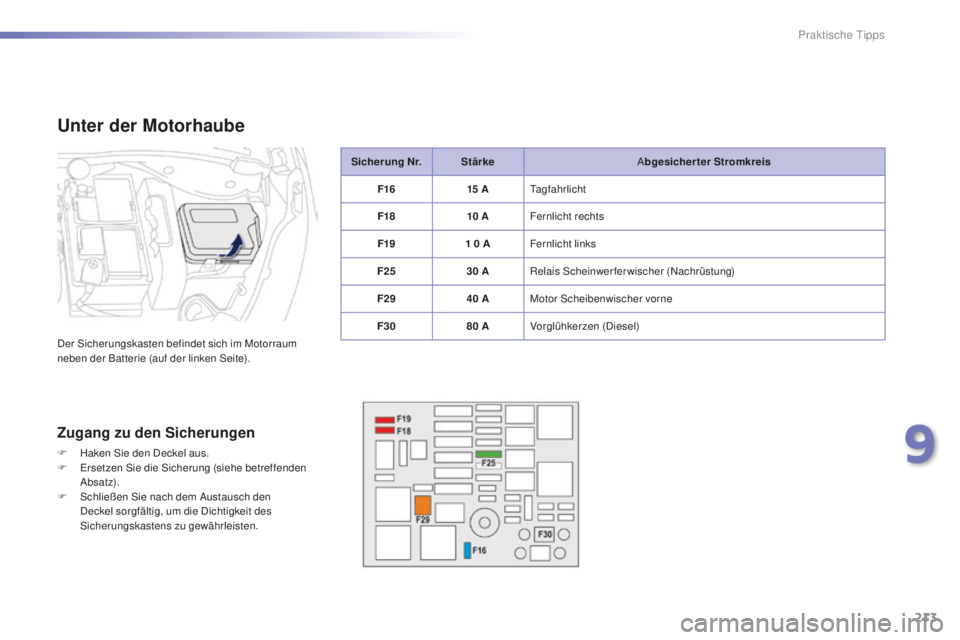

Unter der Motorhaube
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
9
Praktische Tipps

214
2008_de_Chap09_info-pratiques_ed01-2016

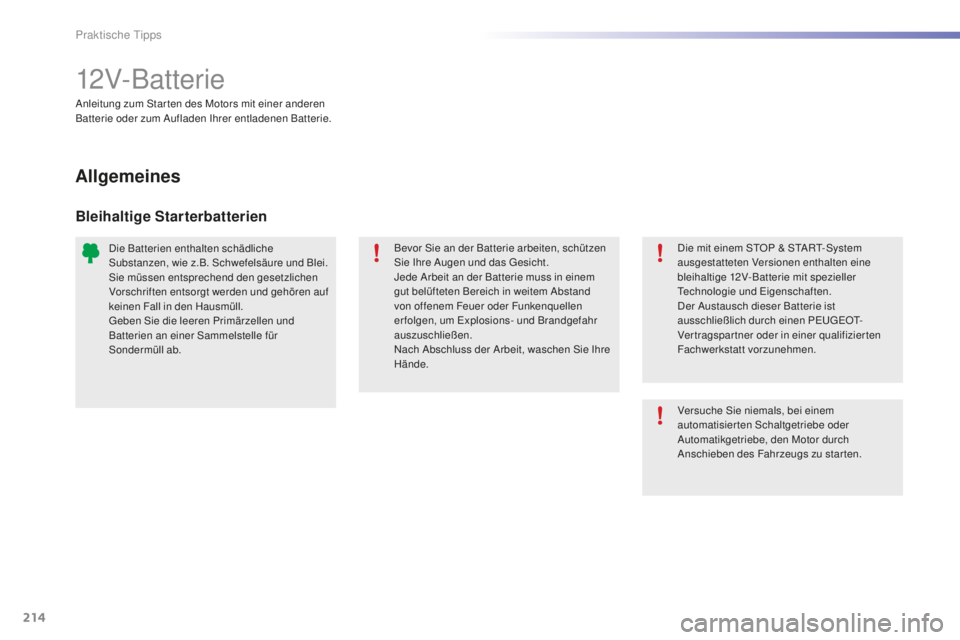

12V-Batterie
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen PEUGEOT-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Versuche Sie niemals, bei einem
automatisierten Schaltgetriebe oder
Automatikgetriebe, den Motor durch
Anschieben des Fahrzeugs zu starten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Bevor Sie an der Batterie arbeiten, schützen
Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.
Praktische Tipps
