2016 PEUGEOT 2008 Betriebsanleitungen (in German)

175
2008_de_Chap09_info-pratiques_ed01-2016
AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6
hat PEUGEOT entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit der speziellen AdBlue® genannten Flüssigkeit,
die Urea enthält, wandelt der Katalysator bis zu 85%
des Stickstoffoxids (NOx) in Stickstoff und Wasser
um - Substanzen, die weder die Gesundheit noch die
Umwelt belasten. Das AdBlue
® befindet sich in einem spezifischen
Tank, der ca. 17 Liter fasst, womit das Fahrzeug etwa
20

000

km weit fahren kann, bevor ein Alarm einen
niedrigen Füllstand anzeigt, mit dem Sie noch weitere
2

400

km fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-Ta n k
während der Inspektion Ihres Fahrzeugs bei einem
Vertreter des PEUGEOT-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20

000

km zurückgelegt, sollten Sie den Tank bei
einem PEUGEOT-Ver tragspar tner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen. Sobald der AdBlue
®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!
Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1

100

km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
9
Praktische Tipps

176
2008_de_Chap09_info-pratiques_ed01-2016
Reichweitenanzeige
Dieses System über wacht den Füllstand des AdBlue®-
Tanks und erkennt eine Störung des SCR-Systems,
um eine Luftverschmutzung zu verhindern. Beim
Einschalten der Zündung zeigt diese Anzeige die
verbleibenden Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems und
ein niedriger Füllstand des AdBlue
®-Tanks er fasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
Anlasssperre bei AdBlue®-Mangel
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Tank leer ist. Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5
000 km wird der Wer t nicht präzisier t.
Praktische Tipps

177
2008_de_Chap09_info-pratiques_ed01-2016
Mit dem Einschalten der Zündung leuchtet diese
Kontrollleuchte, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
erneut angezeigt, bis der Flüssigkeitstank wieder
aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zu AdBlue
® siehe
entsprechende Rubrik. Reichweite zwischen 600

und 2

400 km
Reichweite zwischen 0 und 600 km
Fahrzeugpanne wegen AdBlue
®-Mangel
Mit dem Einschalten der Zündung blinkt diese
Kontrollleuchte, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600

km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung
alle 30

Sekunden erneut angezeigt, bis der
Flüssigkeitstank wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen. Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt.
Wenn Sie selbst Additiv nachfüllen, ist es
unbedingt erforderlich, dass Sie mindestens
3,8
Liter AdBlue
® in den Tank füllen.
Mit dem Einschalten der Zündung blinkt diese
Kontrollleuchte, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperrt"
wird eingeblendet.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors.
Für weitere Informationen zu AdBlue
® siehe
entsprechende Rubrik.
9
Praktische Tipps

178
2008_de_Chap09_info-pratiques_ed01-2016
Bei Erfassen einer Störung
Störung des Emissionsschutzsystems SCR
Während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Wurden mehr als 1

100

km nach
der Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Diese Kontrollleuchten leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten diese Kontrollleuchten,
es er tönt ein Warnsignal und eine entsprechende
Meldung (z.B. "Fehler Abgasreinigung: Anlasser
gesperr t in 300
km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt, wird
eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
Praktische Tipps

179
2008_de_Chap09_info-pratiques_ed01-2016
AnlasssperreHaben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs. Gefrieren des AdBlue®
Bei jedem Einschalten der Zündung leuchten diese
Kontrollleuchten, es er tönt ein Warnsignal und die
Meldung "Fehler Abgasreinigung: Anlasser gesperr t"
wird angezeigt.
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt. Das AdBlue
® frier t ab einer Außentemperatur
von ca. -11°C ein.
Das SCR-System enthält eine Heizvorrichtung
für den AdBlue
®-Tank, die es Ihnen ermöglicht,
bei sehr kalten klimatischen Bedingungen zu
fahren.
9
Praktische Tipps

180
2008_de_Chap09_info-pratiques_ed01-2016

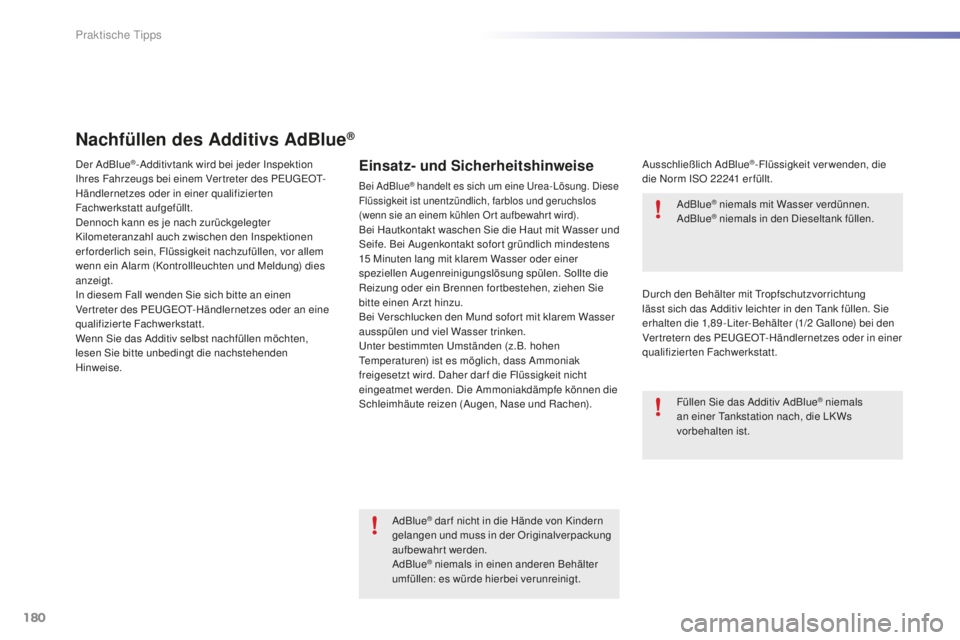

Nachfüllen des Additivs AdBlue®
Der AdBlue®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Flüssigkeit nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Ver treter des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise.Einsatz- und Sicherheitshinweise
Bei AdBlue® handelt es sich um eine Urea- Lösung. Diese
Flüssigkeit ist unentzündlich, farblos und geruchslos
(wenn sie an einem kühlen Or t aufbewahr t wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15
Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f die Flüssigkeit nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
AdBlue
® dar f nicht in die Hände von Kindern
gelangen und muss in der Originalverpackung
aufbewahrt werden.
AdBlue
® niemals in einen anderen Behälter
umfüllen: es würde hierbei verunreinigt. Füllen Sie das Additiv AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist. AdBlue
® niemals mit Wasser verdünnen.
AdBlue® niemals in den Dieseltank füllen.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Vertretern des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt. Ausschließlich AdBlue
®-Flüssigkeit verwenden, die
die Norm ISO 22241

er füllt.
Praktische Tipps

181
2008_de_Chap09_info-pratiques_ed01-2016
Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.

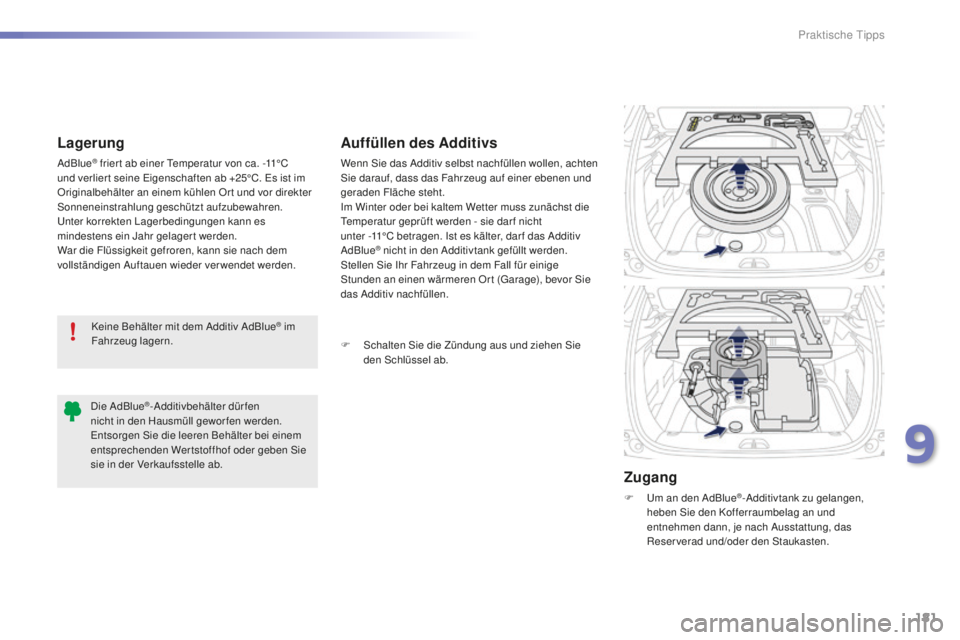

Lagerung
AdBlue® frier t ab einer Temperatur von ca. -11°C
und verlier t seine Eigenschaften ab +25°C. Es ist im
Originalbehälter an einem kühlen Or t und vor direkter
Sonneneinstrahlung geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen wieder verwendet werden.
Auffüllen des Additivs
Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht
unter -11°C betragen. Ist es kälter, dar f das Additiv
AdBlue
® nicht in den Additivtank gefüllt werden.
Stellen Sie Ihr Fahrzeug in dem Fall für einige
Stunden an einen wärmeren Or t (Garage), bevor Sie
das Additiv nachfüllen.
Zugang
F Um an den AdBlue®-Additivtank zu gelangen,
heben Sie den Kofferraumbelag an und
entnehmen dann, je nach Ausstattung, das
Reserverad und/oder den Staukasten.
F

S

chalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab.
Die AdBlue
®-Additivbehälter dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
9
Praktische Tipps

182
2008_de_Chap09_info-pratiques_ed01-2016

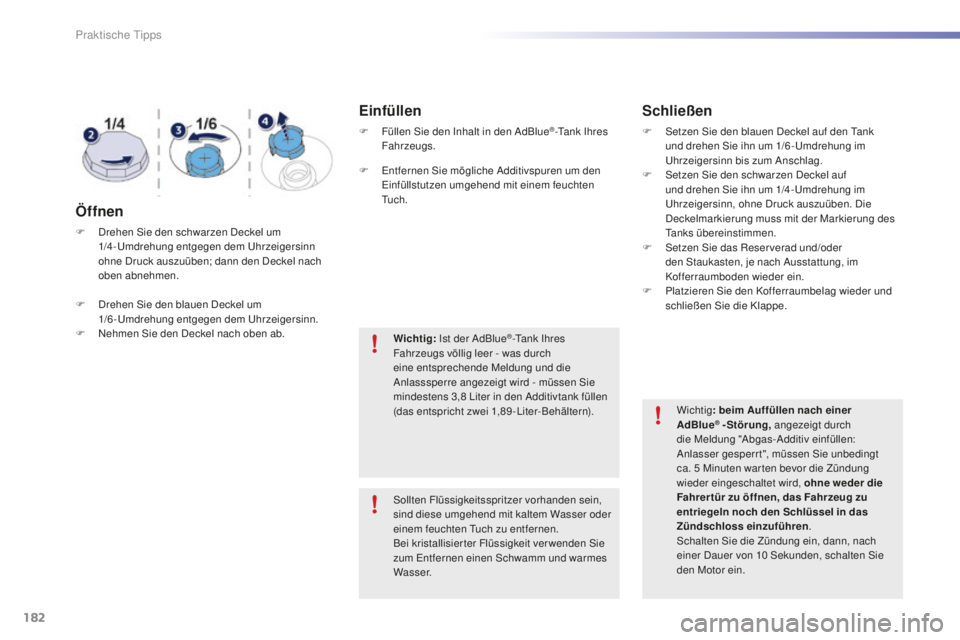

Öffnen
F Drehen Sie den schwarzen Deckel um 1/4-Umdrehung entgegen dem Uhrzeigersinn
ohne Druck auszuüben; dann den Deckel nach
oben abnehmen.
F

D
rehen Sie den blauen Deckel um
1/6-Umdrehung entgegen dem Uhrzeigersinn.
F

N
ehmen Sie den Deckel nach oben ab. Wichtig: Ist der AdBlue
®-Tank Ihres
Fahrzeugs völlig leer - was durch
eine entsprechende Meldung und die
Anlasssperre angezeigt wird - müssen Sie
mindestens 3,8

Liter in den Additivtank füllen
(das entspricht zwei 1,89-Liter-Behältern).
Sollten Flüssigkeitsspritzer vorhanden sein,
sind diese umgehend mit kaltem Wasser oder
einem feuchten Tuch zu entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wa s s e r. Wichtig
: beim Auffüllen nach einer
AdBlue
® -Störung, angezeigt durch
die Meldung "Abgas-Additiv einfüllen:
Anlasser gesperrt", müssen Sie unbedingt
ca. 5

Minuten war ten bevor die Zündung
wieder eingeschaltet wird, ohne weder die
Fahrer tür zu öffnen, das Fahrzeug zu
entriegeln noch den Schlüssel in das
Zündschloss einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10
Sekunden, schalten Sie
den Motor ein.
Einfüllen
F Füllen Sie den Inhalt in den AdBlue®-Tank Ihres
Fahrzeugs.
F

E

ntfernen Sie mögliche Additivspuren um den
Einfüllstutzen umgehend mit einem feuchten
Tu c h .
Schließen
F Setzen Sie den blauen Deckel auf den Tank und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F

S
etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben. Die
Deckelmarkierung muss mit der Markierung des
Tanks übereinstimmen.
F

S
etzen Sie das Reser verad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P
latzieren Sie den Kofferraumbelag wieder und
schließen Sie die Klappe.
Praktische Tipps
