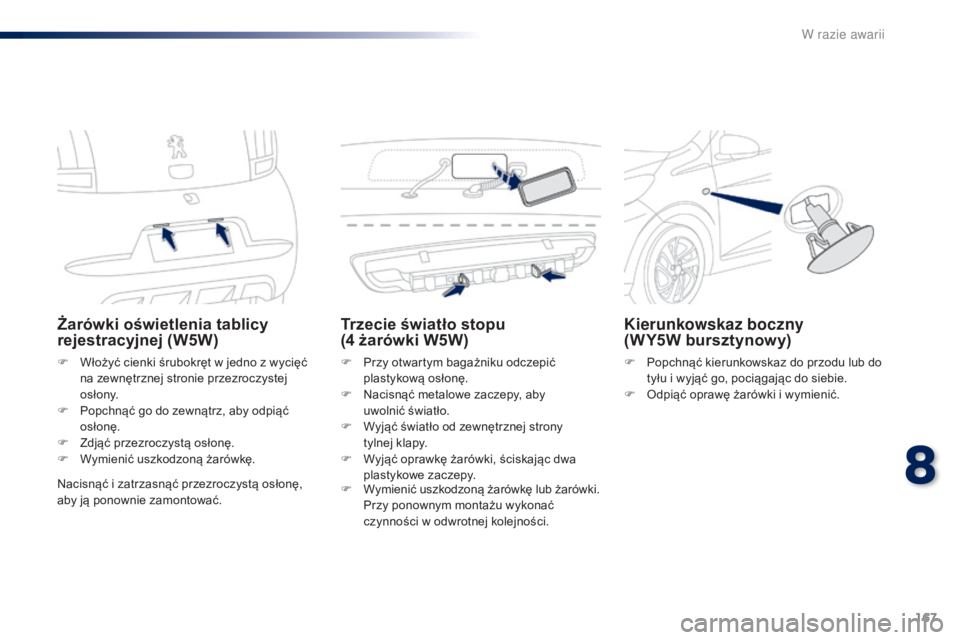

Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
F Włożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F

P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
Trzecie światło stopu
(4 żarówki W5W)
F Przy otwartym bagażniku odczepić
plastykową osłonę.
F

N
acisnąć metalowe zaczepy, aby
uwolnić światło.
F

W
yjąć światło od zewnętrznej strony
tylnej klapy.
F

W
yjąć oprawkę żarówki, ściskając dwa
plastykowe zaczepy.
Kierunkowskaz boczny
(WY5W bursztynowy)
F Popchnąć kierunkowskaz do przodu lub do tyłu i wyjąć go, pociągając do siebie.
F

O
dpiąć oprawę żarówki i wymienić.
Nacisnąć i

zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W

ymienić uszkodzoną żarówkę lub żarówki.
P

rzy ponownym montażu wykonać
czynności w

odwrotnej kolejności.
8
W razie awarii

168
108_pl_Chap08_en-cas-pannes_ed01-2016

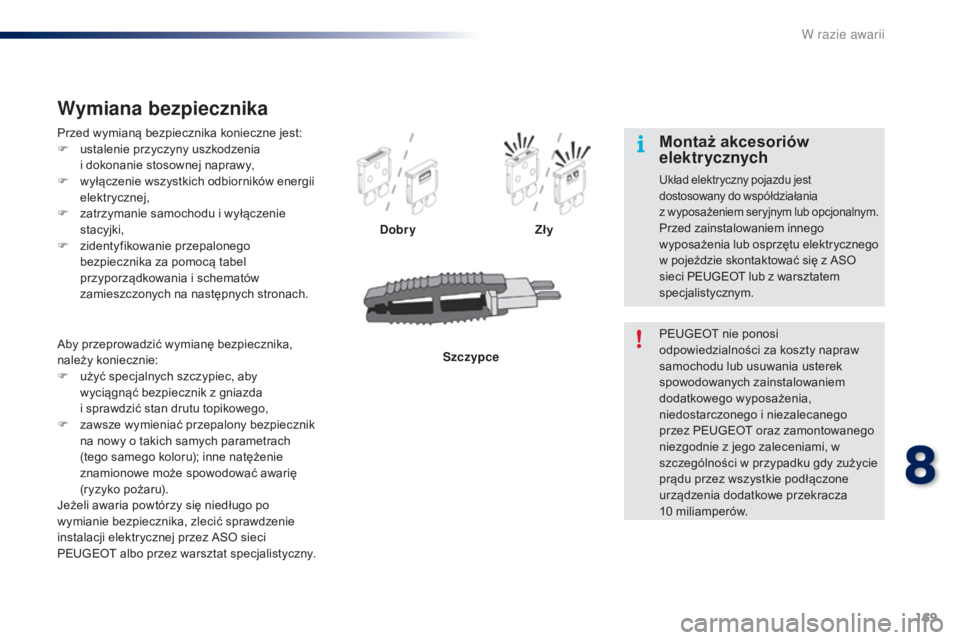

Wymiana bezpiecznika
Dostęp do narzędziSkrzynki bezpieczników umieszczone są
pod deską rozdzielczą w kabinie oraz obok
akumulatora, w
k

omorze silnika.
Szczypce do wyciągania są przymocowane
z
przodu skrzynki bezpieczników, pod pokrywą
komory silnika.
F

O
dczepić plastykową osłonę znajdującą
się przy podstawie przedniej szyby,
naciskając na dwa języczki. F

O
dczepić pokrywę skrzynki bezpieczników,
naciskając z
prawej strony na zaczep.
F

W
yjąć szczypce.
Przy odczepianiu plastykowej osłony
zwracać uwagę, aby nie wyjąć
uszczelki.
W

169
108_pl_Chap08_en-cas-pannes_ed01-2016
Przed wymianą bezpiecznika konieczne jest:
F u stalenie przyczyny uszkodzenia
i
dokonanie stosownej naprawy,
F

w
yłączenie wszystkich odbiorników energii
elektrycznej,
F

z
atrzymanie samochodu i wyłączenie
stacyjki,
F

z
identyfikowanie przepalonego
bezpiecznika za pomocą tabel
przyporządkowania i
schematów
zamieszczonych na następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Szczypce
Aby przeprowadzić wymianę bezpiecznika,
należy koniecznie:
F

u

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z

gniazda
i

sprawdzić stan drutu topikowego,
F

z

awsze wymieniać przepalony bezpiecznik
na nowy o takich samych parametrach
(tego samego koloru); inne natężenie
znamionowe może spowodować awarię
(ryzyko pożaru).
Jeżeli awaria powtórzy się niedługo po
wymianie bezpiecznika, zlecić sprawdzenie
instalacji elektrycznej przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny. PEUGEOT nie ponosi
odpowiedzialności za koszty napraw
samochodu lub usuwania usterek
spowodowanych zainstalowaniem
dodatkowego wyposażenia,
niedostarczonego i niezalecanego
przez PEUGEOT oraz zamontowanego
niezgodnie z jego zaleceniami, w
szczególności w przypadku gdy zużycie
prądu przez wszystkie podłączone
urządzenia dodatkowe przekracza
10
mil

iamperów.
Montaż akcesoriów
elektr ycznych
Układ elektryczny pojazdu jest
dostosowany do współdziałania
z
w
yposażeniem seryjnym lub opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycznego
w pojeździe skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
8
W razie awarii

170
108_pl_Chap08_en-cas-pannes_ed01-2016

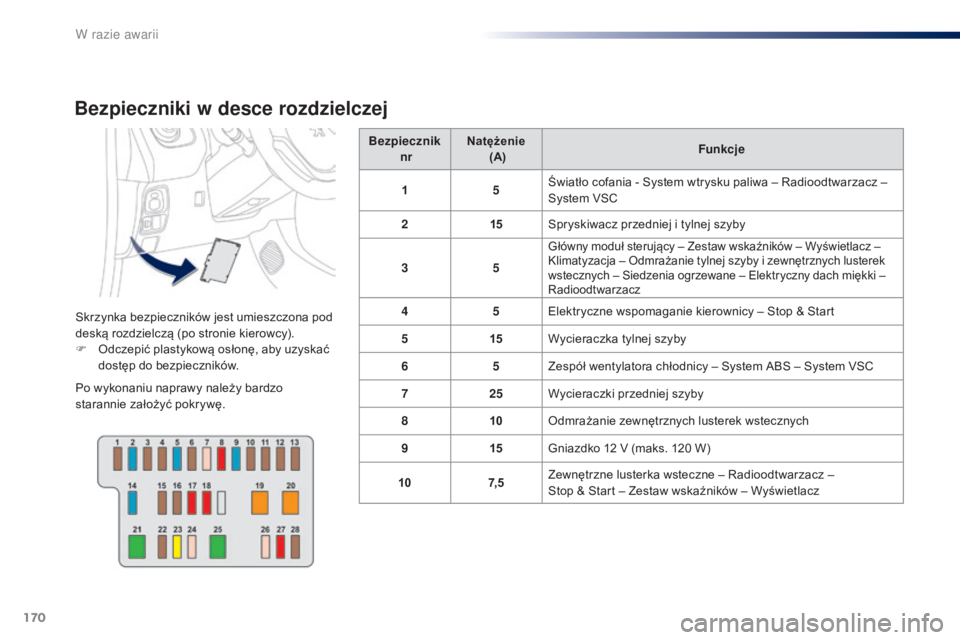

Bezpieczniki w desce rozdzielczej
Skrzynka bezpieczników jest umieszczona pod
deską rozdzielczą (po stronie kierowcy).
F

O
dczepić plastykową osłonę, aby uzyskać
dostęp do bezpieczników.
Po wykonaniu naprawy należy bardzo
starannie założyć pokrywę. Bezpiecznik

nr Natężenie

(A) Funkcje
1 5Światło cofania - System wtrysku paliwa – Radioodtwarzacz –
System VSC
2 15Spryskiwacz przedniej i tylnej szyby
3 5
Główny moduł sterujący – Zestaw wskaźników – Wyświetlacz –
Klimatyzacja – Odmrażanie tylnej szyby i
zewnętrznych lusterek
wstecznych – Siedzenia ogrzewane – Elektryczny dach miękki –
Radioodtwarzacz
4 5Elektryczne wspomaganie kierownicy – Stop & Start
5 15Wycieraczka tylnej szyby
6 5Zespół wentylatora chłodnicy – System ABS – System VSC
7 25Wycieraczki przedniej szyby
8 10Odmrażanie zewnętrznych lusterek wstecznych
9 15Gniazdko 12
V (maks. 120 W)
10 7, 5Zewnętrzne lusterka wsteczne – Radioodtwarzacz –
Stop & Start – Zestaw wskaźników – Wyświetlacz
W razie awarii

171
108_pl_Chap08_en-cas-pannes_ed01-2016

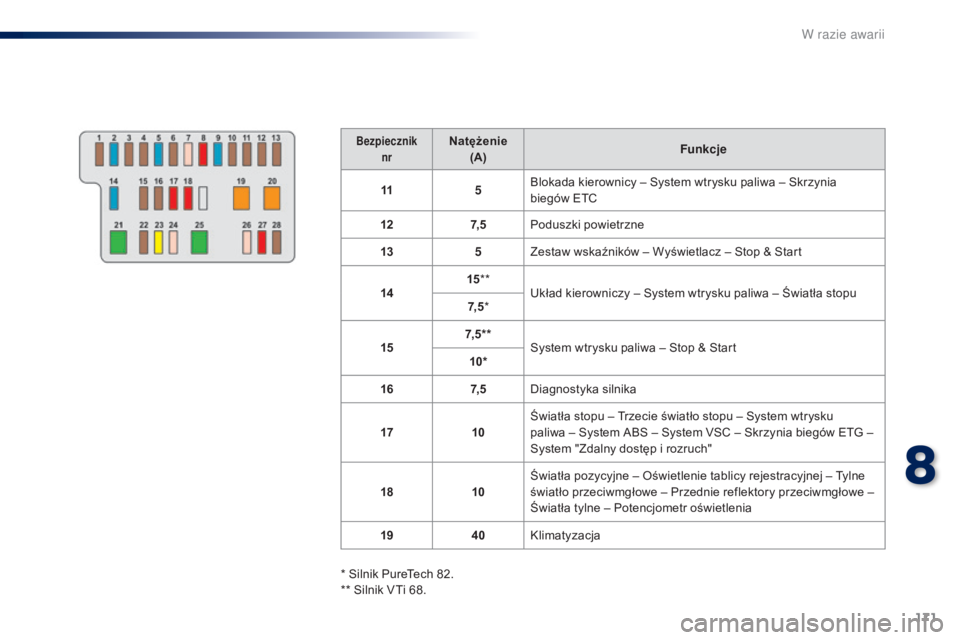

Bezpiecznik nrNatężenie(A) Funkcje
11 5Blokada kierownicy – System wtrysku paliwa – Skrzynia
biegów ETC
12 7, 5Poduszki powietrzne
13 5Zestaw wskaźników – Wyświetlacz – Stop & Start
14 15
**
Układ kierowniczy – System wtrysku paliwa – Światła stopu
7, 5 *
15 7, 5 * *
System wtrysku paliwa – Stop & Start
10*
16 7, 5Diagnostyka silnika
17 10Światła stopu – Trzecie światło stopu – System wtrysku
paliwa – System ABS – System VSC – Skrzynia biegów ETG –
System "Zdalny dostęp i
rozruch"
18 10Światła pozycyjne – Oświetlenie tablicy rejestracyjnej – Tylne
światło przeciwmgłowe – Przednie reflektory przeciwmgłowe –
Światła tylne – Potencjometr oświetlenia
19 40Klimatyzacja
* Silnik PureTech 82.
** Silnik VTi 68.
8
W razie awarii

172
108_pl_Chap08_en-cas-pannes_ed01-2016
Bezpiecznik nrNatężenie(A) Funkcje
20 40Klimatyzacja – Autodiagnostyka silnika – Światła pozycyjne –
Oświetlenie tablicy rejestracyjnej – Tylne światło
przeciwmgłowe – Przednie reflektory przeciwmgłowe – Światła
tylne – Potencjometr oświetlenia – Światła stopu – Trzecie
światło stopu – System wtrysku paliwa – System ABS –
System VSC – Skrzynia biegów ETG – System "Zdalny dostęp
i
rozruch" – Elektryczne podnośniki szyb
21 30System wtrysku paliwa – Stop & Start – Główny moduł
sterujący
22** 7, 5System wtrysku paliwa
23** 20System wtrysku paliwa – Stop & Start
24 25Główny moduł sterujący
25 30Elektryczne podnośniki szyb
26 25Elektryczne podnośniki szyb
27 10Klimatyzacja
28 5Tylne światło przeciwmgłowe
** Silnik VTi 68.
W razie awarii

173
108_pl_Chap08_en-cas-pannes_ed01-2016
Bezpiecznik
nr Natężenie

(A) Funkcje
1 10Prawe światło mijania
2 10Lewe światło mijania – Regulacja reflektorów
3 7, 5Prawe światło drogowe
4 7, 5Lewe światło drogowe – Zestaw wskaźników – Wyświetlacz
5 * 15System wtrysku paliwa
6 * 7, 5System wtrysku paliwa
7 * 15System wtrysku paliwa
8 * 7, 5Zespół wentylatora chłodnicy
9 7, 5Klimatyzacja
10 ** 7, 5System wtrysku paliwa - Światła stopu – Trzecie światło stopu
11 5Lampka sufitowa – Oświetlenie bagażnika
12 10Kierunkowskazy – Światła awaryjne – Zestaw wskaźników –
Wyświetlacz

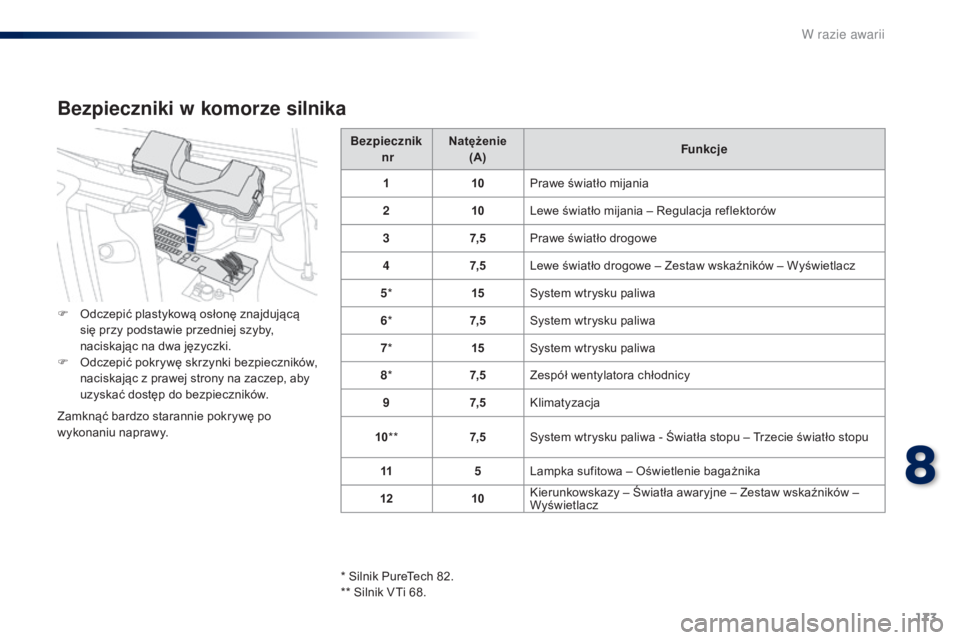

Bezpieczniki w k
omorze silnika
F Odczepić plastykową osłonę znajdującą
się przy podstawie przedniej szyby,
naciskając na dwa języczki.
F

O
dczepić pokrywę skrzynki bezpieczników,
naciskając z
prawej strony na zaczep, aby
uzyskać dostęp do bezpieczników.
Zamknąć bardzo starannie pokrywę po
wykonaniu naprawy.
* Silnik PureTech 82.
** Silnik VTi 68.
8
W razie awarii

174
108_pl_Chap08_en-cas-pannes_ed01-2016
** Silnik VTi 68.

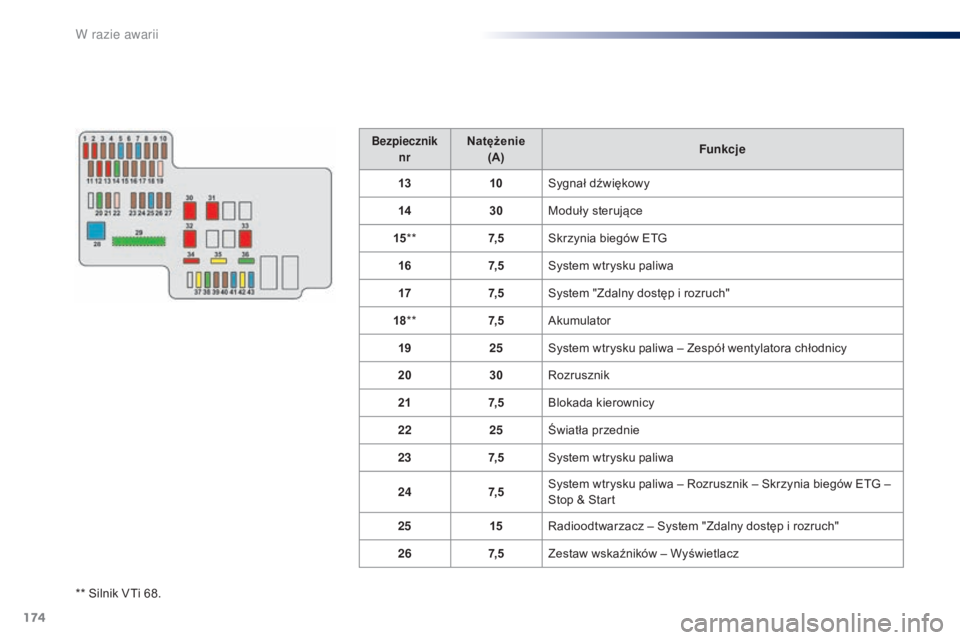

Bezpiecznik
nrNatężenie (A) Funkcje
13 10Sygnał dźwiękowy
14 30Moduły sterujące
15 ** 7, 5Skrzynia biegów ETG
16 7, 5System wtrysku paliwa
17 7, 5System "Zdalny dostęp i
rozruch"
18 ** 7, 5Akumulator
19 25System wtrysku paliwa – Zespół wentylatora chłodnicy
20 30Rozrusznik
21 7, 5Blokada kierownicy
22 25Światła przednie
23 7, 5System wtrysku paliwa
24 7, 5System wtrysku paliwa – Rozrusznik – Skrzynia biegów ETG –
Stop & Start
25 15Radioodtwarzacz – System "Zdalny dostęp i
rozruch"
26 7, 5Zestaw wskaźników – Wyświetlacz
