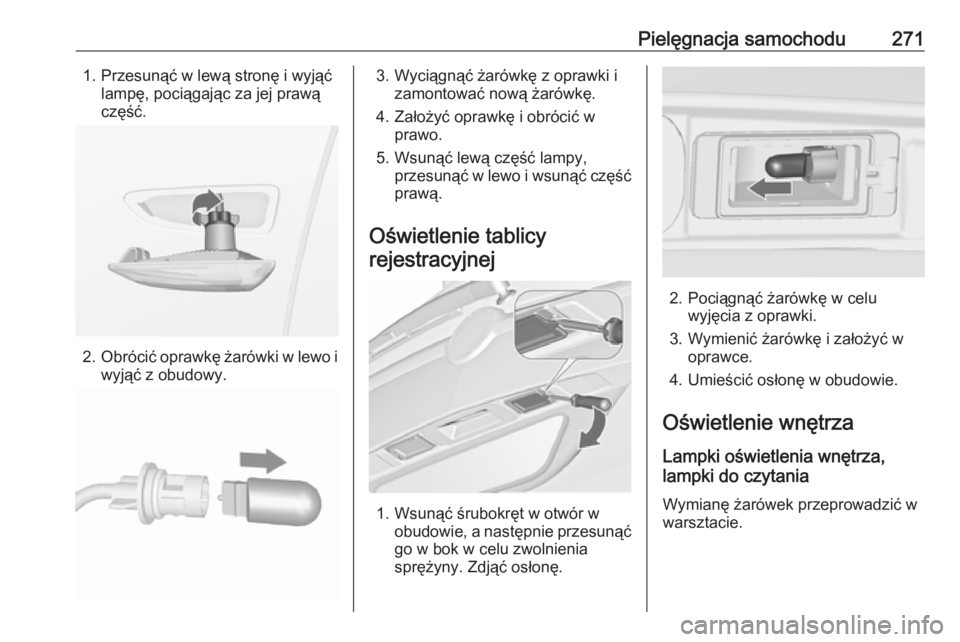

Pielęgnacja samochodu2711. Przesunąć w lewą stronę i wyjąćlampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza
Lampki oświetlenia wnętrza,
lampki do czytania
Wymianę żarówek przeprowadzić w
warsztacie.

272Pielęgnacja samochoduOświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

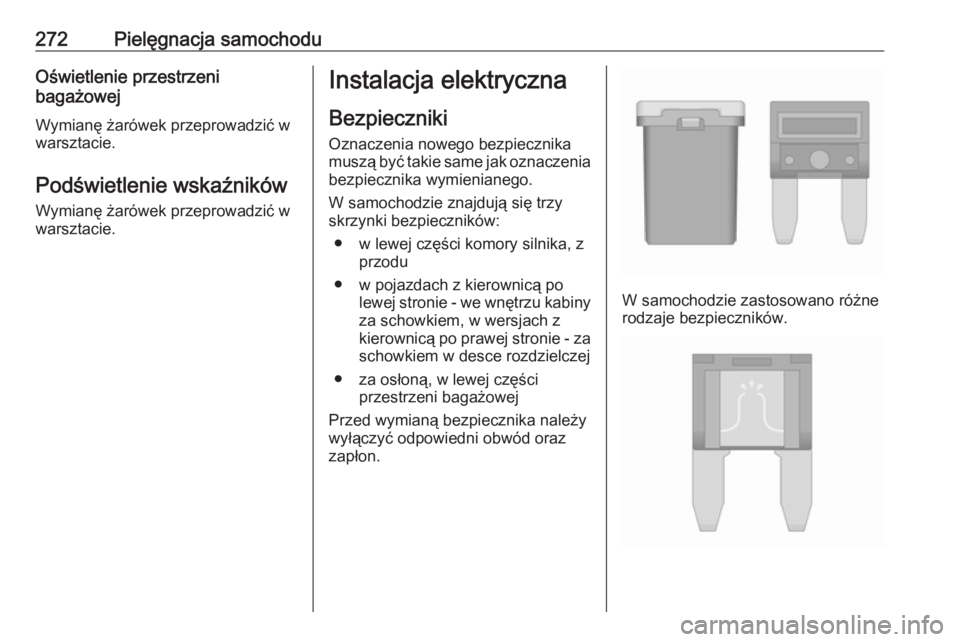

W samochodzie zastosowano różne
rodzaje bezpieczników.

Pielęgnacja samochodu273Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją nowego bezpiecznika należy usunąćprzyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

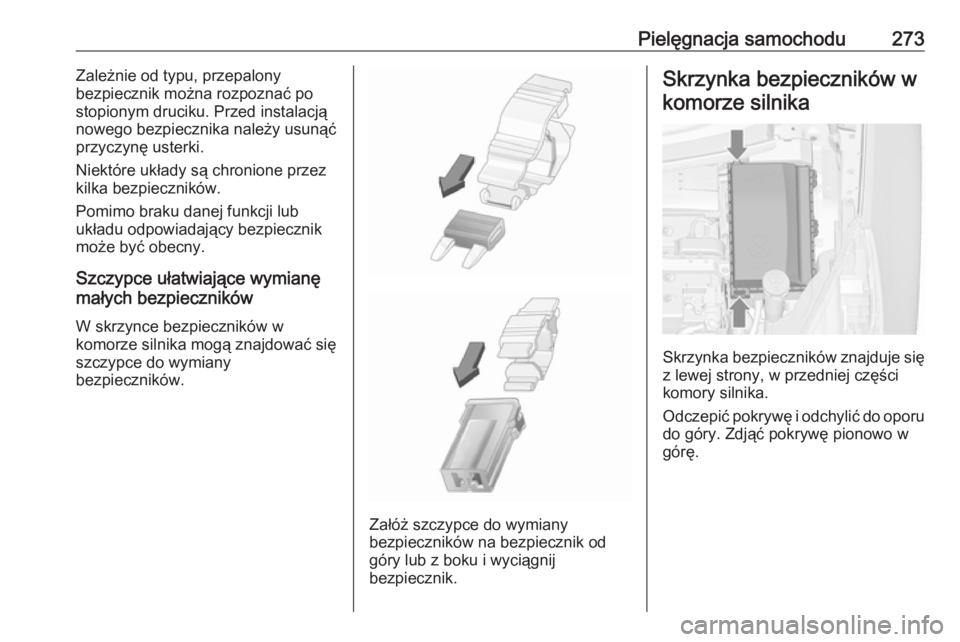

Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

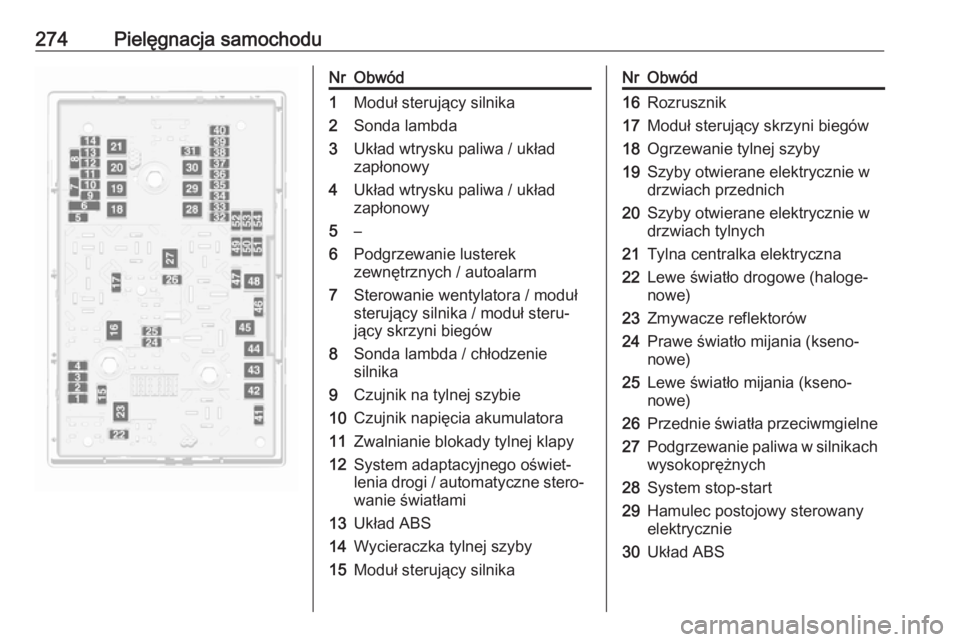

274Pielęgnacja samochoduNrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa / układ
zapłonowy4Układ wtrysku paliwa / układ
zapłonowy5–6Podgrzewanie lusterek
zewnętrznych / autoalarm7Sterowanie wentylatora / moduł
sterujący silnika / moduł steru‐
jący skrzyni biegów8Sonda lambda / chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik napięcia akumulatora11Zwalnianie blokady tylnej klapy12System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐ wanie światłami13Układ ABS14Wycieraczka tylnej szyby15Moduł sterujący silnikaNrObwód16Rozrusznik17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna centralka elektryczna22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System stop-start29Hamulec postojowy sterowany
elektrycznie30Układ ABS

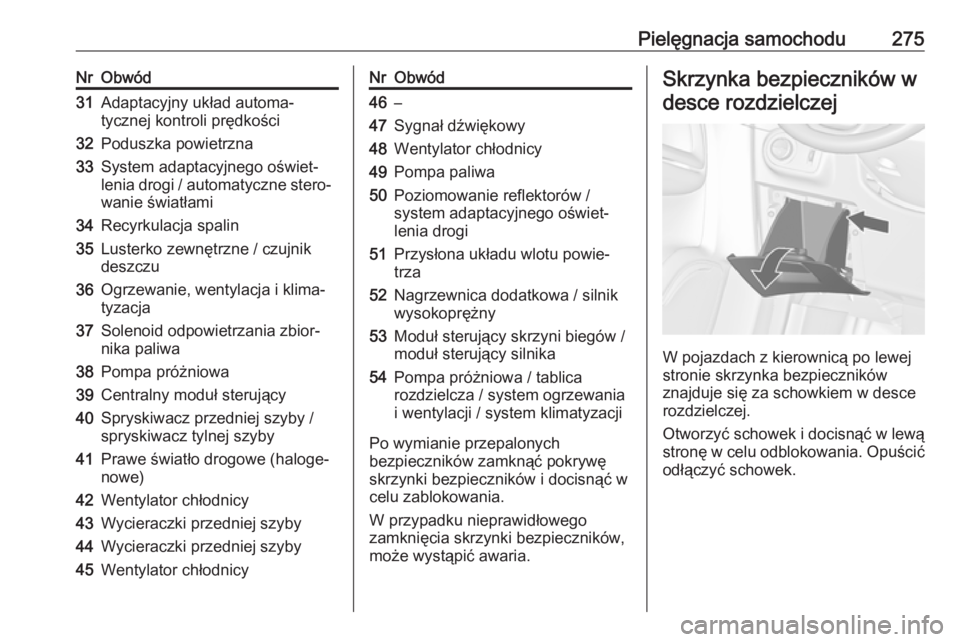

Pielęgnacja samochodu275NrObwód31Adaptacyjny układ automa‐
tycznej kontroli prędkości32Poduszka powietrzna33System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐
wanie światłami34Recyrkulacja spalin35Lusterko zewnętrzne / czujnik
deszczu36Ogrzewanie, wentylacja i klima‐
tyzacja37Solenoid odpowietrzania zbior‐
nika paliwa38Pompa próżniowa39Centralny moduł sterujący40Spryskiwacz przedniej szyby /
spryskiwacz tylnej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44Wycieraczki przedniej szyby45Wentylator chłodnicyNrObwód46–47Sygnał dźwiękowy48Wentylator chłodnicy49Pompa paliwa50Poziomowanie reflektorów /
system adaptacyjnego oświet‐
lenia drogi51Przysłona układu wlotu powie‐
trza52Nagrzewnica dodatkowa / silnik
wysokoprężny53Moduł sterujący skrzyni biegów /
moduł sterujący silnika54Pompa próżniowa / tablica
rozdzielcza / system ogrzewania
i wentylacji / system klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.

276Pielęgnacja samochodu
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.

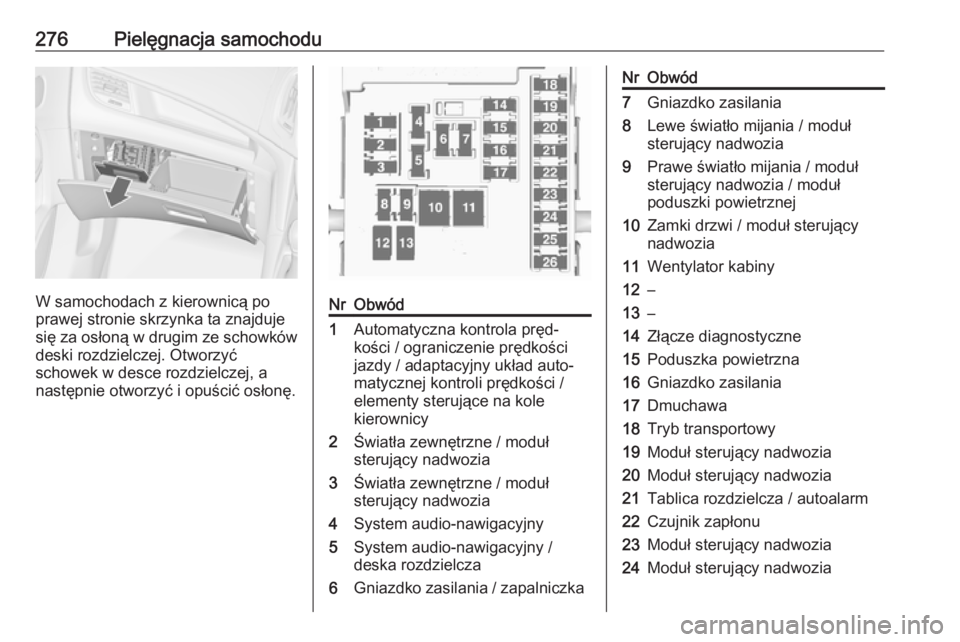

NrObwód1Automatyczna kontrola pręd‐
kości / ograniczenie prędkości
jazdy / adaptacyjny układ auto‐
matycznej kontroli prędkości /
elementy sterujące na kole
kierownicy2Światła zewnętrzne / moduł
sterujący nadwozia3Światła zewnętrzne / moduł
sterujący nadwozia4System audio-nawigacyjny5System audio-nawigacyjny /
deska rozdzielcza6Gniazdko zasilania / zapalniczkaNrObwód7Gniazdko zasilania8Lewe światło mijania / moduł
sterujący nadwozia9Prawe światło mijania / moduł
sterujący nadwozia / moduł
poduszki powietrznej10Zamki drzwi / moduł sterujący
nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Gniazdko zasilania17Dmuchawa18Tryb transportowy19Moduł sterujący nadwozia20Moduł sterujący nadwozia21Tablica rozdzielcza / autoalarm22Czujnik zapłonu23Moduł sterujący nadwozia24Moduł sterujący nadwozia

Pielęgnacja samochodu277NrObwód25–26–
Skrzynka bezpieczników wprzestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej.
Zdjąć osłonę.
Jeśli pojazd jest wyposażony w
zestaw do naprawy opon, należy
wyjąć całą skrzynkę.
Przyporządkowanie
bezpieczników

278Pielęgnacja samochoduNrObwód1–2Wtyk przyczepy3Układ ułatwiający parkowanie4Układ selektywnej redukcji kata‐
litycznej5–6–7Fotel regulowany elektrycznie8–9Układ selektywnej redukcji kata‐
litycznej10Czujnik tlenków azotu11Moduł sterujący przyczepy /
Złącze przyczepy12Moduł sterujący przyczepy13Wtyk przyczepy14–15–16Lusterko wewnętrzne / kamera
wsteczna17Gniazdko zasilania18–NrObwód19Podgrzewanie kierownicy20Roleta przeciwsłoneczna21Podgrzewanie przednich foteli22–23–24Układ selektywnej redukcji kata‐
litycznej25–26–27–28–29–30–31–32Układ kontroli amortyzatorów /
system ostrzegania o opusz‐
czeniu pasa ruchuNarzędzia
samochodowe

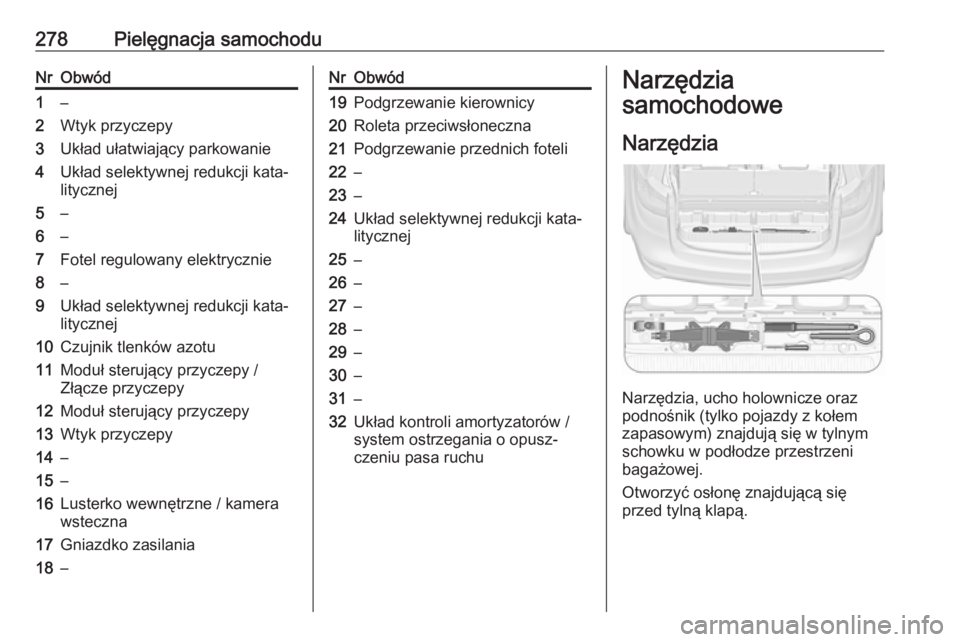

Narzędzia
Narzędzia, ucho holownicze oraz
podnośnik (tylko pojazdy z kołem
zapasowym) znajdują się w tylnym
schowku w podłodze przestrzeni
bagażowej.
Otworzyć osłonę znajdującą się
przed tylną klapą.
