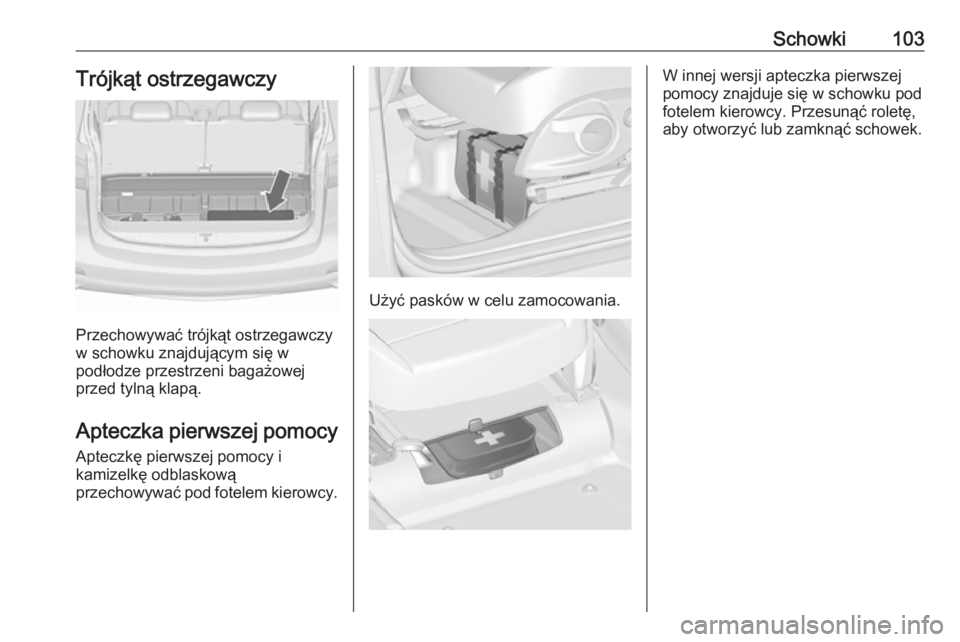

Schowki103Trójkąt ostrzegawczy
Przechowywać trójkąt ostrzegawczy
w schowku znajdującym się w
podłodze przestrzeni bagażowej
przed tylną klapą.
Apteczka pierwszej pomocy Apteczkę pierwszej pomocy i
kamizelkę odblaskową
przechowywać pod fotelem kierowcy.
Użyć pasków w celu zamocowania.
W innej wersji apteczka pierwszej
pomocy znajduje się w schowku pod
fotelem kierowcy. Przesunąć roletę,
aby otworzyć lub zamknąć schowek.

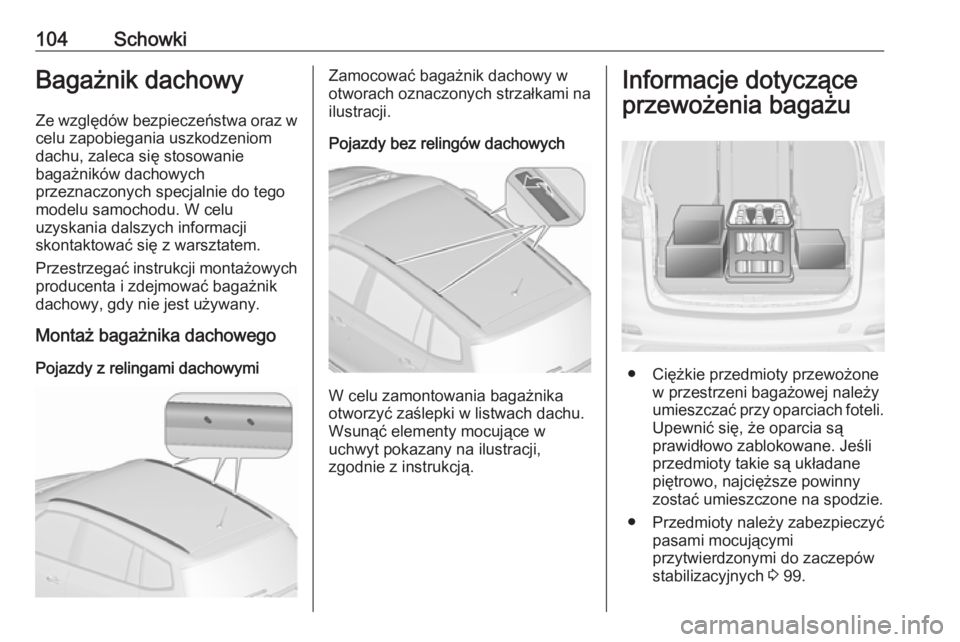

104SchowkiBagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
Pojazdy z relingami dachowymiZamocować bagażnik dachowy w
otworach oznaczonych strzałkami na
ilustracji.
Pojazdy bez relingów dachowych
W celu zamontowania bagażnika
otworzyć zaślepki w listwach dachu.
Wsunąć elementy mocujące w
uchwyt pokazany na ilustracji,
zgodnie z instrukcją.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 99.

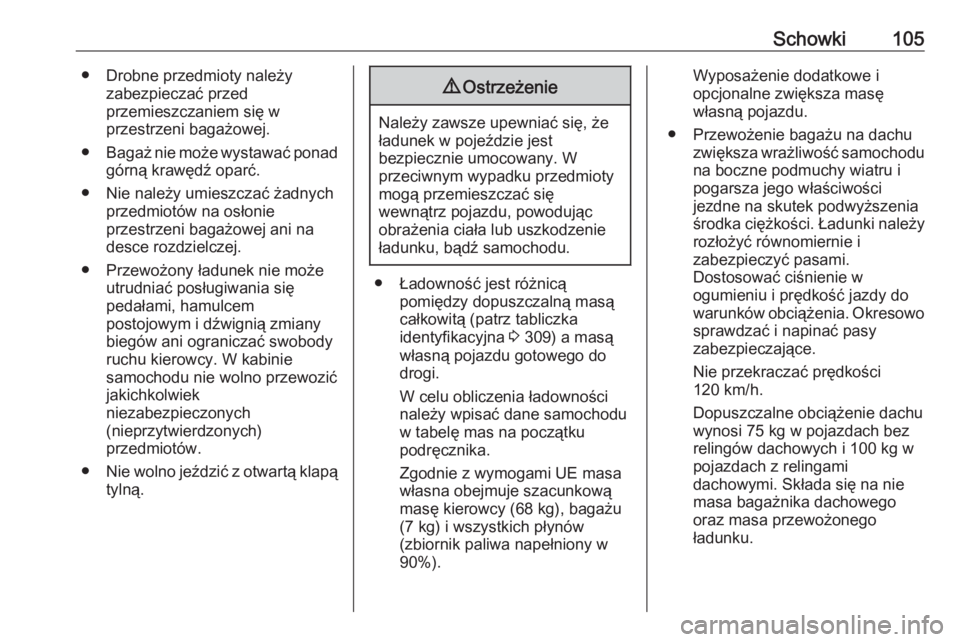

Schowki105● Drobne przedmioty należyzabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie należy umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 309) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg w pojazdach bez
relingów dachowych i 100 kg w
pojazdach z relingami
dachowymi. Składa się na nie masa bagażnika dachowegooraz masa przewożonego
ładunku.

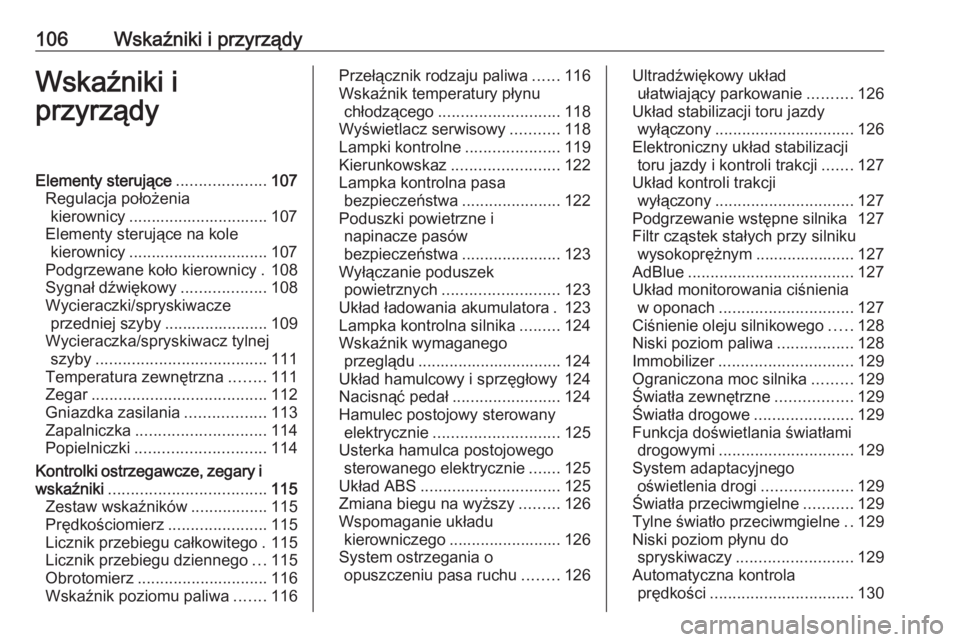

106Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ....................107
Regulacja położenia kierownicy ............................... 107
Elementy sterujące na kole kierownicy ............................... 107
Podgrzewane koło kierownicy . 108
Sygnał dźwiękowy ...................108
Wycieraczki/spryskiwacze przedniej szyby ....................... 109
Wycieraczka/spryskiwacz tylnej szyby ...................................... 111
Temperatura zewnętrzna ........111
Zegar ....................................... 112
Gniazdka zasilania ..................113
Zapalniczka ............................. 114
Popielniczki ............................. 114
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 115
Zestaw wskaźników .................115
Prędkościomierz ......................115
Licznik przebiegu całkowitego . 115
Licznik przebiegu dziennego ...115
Obrotomierz ............................. 116
Wskaźnik poziomu paliwa .......116Przełącznik rodzaju paliwa ......116
Wskaźnik temperatury płynu chłodzącego ........................... 118
Wyświetlacz serwisowy ...........118
Lampki kontrolne .....................119
Kierunkowskaz ........................ 122
Lampka kontrolna pasa bezpieczeństwa ......................122
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................123
Wyłączanie poduszek powietrznych .......................... 123
Układ ładowania akumulatora . 123
Lampka kontrolna silnika .........124
Wskaźnik wymaganego przeglądu ................................ 124
Układ hamulcowy i sprzęgłowy 124
Nacisnąć pedał ........................124
Hamulec postojowy sterowany elektrycznie ............................ 125
Usterka hamulca postojowego sterowanego elektrycznie .......125
Układ ABS ............................... 125
Zmiana biegu na wyższy .........126
Wspomaganie układu kierowniczego ......................... 126
System ostrzegania o opuszczeniu pasa ruchu ........126Ultradźwiękowy układ
ułatwiający parkowanie ..........126
Układ stabilizacji toru jazdy wyłączony ............................... 126
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......127
Układ kontroli trakcji wyłączony ............................... 127
Podgrzewanie wstępne silnika 127
Filtr cząstek stałych przy silniku wysokoprężnym ...................... 127
AdBlue ..................................... 127
Układ monitorowania ciśnienia w oponach .............................. 127
Ciśnienie oleju silnikowego .....128
Niski poziom paliwa .................128
Immobilizer .............................. 129
Ograniczona moc silnika .........129
Światła zewnętrzne .................129
Światła drogowe ......................129
Funkcja doświetlania światłami drogowymi .............................. 129
System adaptacyjnego oświetlenia drogi ....................129
Światła przeciwmgielne ...........129
Tylne światło przeciwmgielne ..129
Niski poziom płynu do spryskiwaczy .......................... 129
Automatyczna kontrola prędkości ................................ 130

Wskaźniki i przyrządy107Adaptacyjny układautomatycznej kontroli
prędkości ................................ 130
Wykryto pojazd z przodu .........130
Sygnalizator otwartych drzwi ...130
Wyświetlacze informacyjne ........130
Wyświetlacz informacyjny kierowcy ................................. 130
Graficzny wyświetlacz informacyjny, kolorowy
wyświetlacz informacyjny .......134
Komunikaty pokazywane na wy‐
świetlaczu .................................. 137
Ostrzeżenia akustyczne ..........140
Komunikat dotyczący napięcia baterii ...................................... 141
Komputer pokładowy .................142
Personalizacja ustawień ............144
OnStar ....................................... 150Elementy sterujące

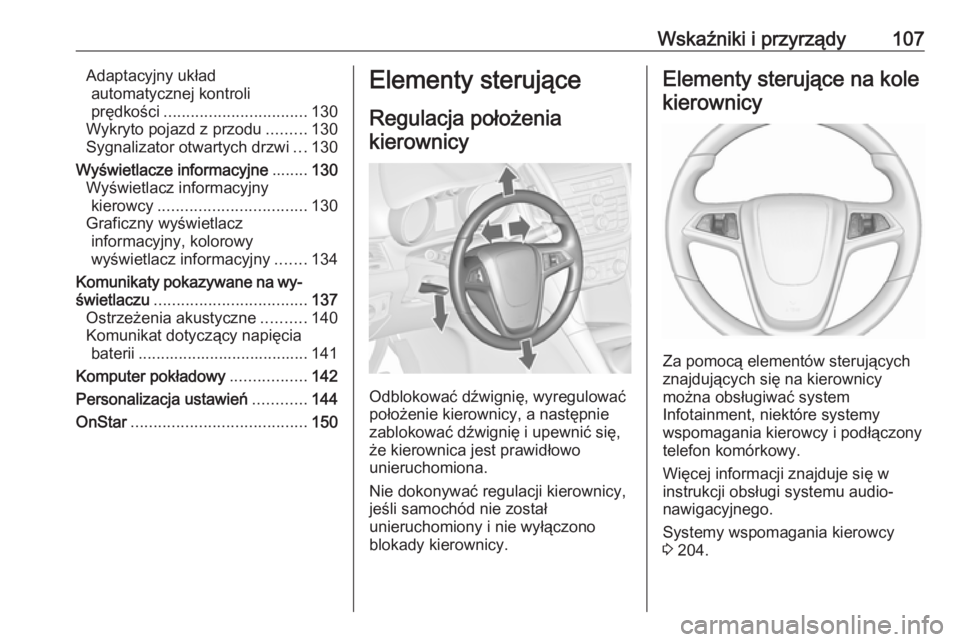

Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment, niektóre systemy
wspomagania kierowcy i podłączony
telefon komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Systemy wspomagania kierowcy
3 204.

108Wskaźniki i przyrządyPodgrzewane kołokierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 184.
Sygnał dźwiękowy
Nacisnąć przycisk j.

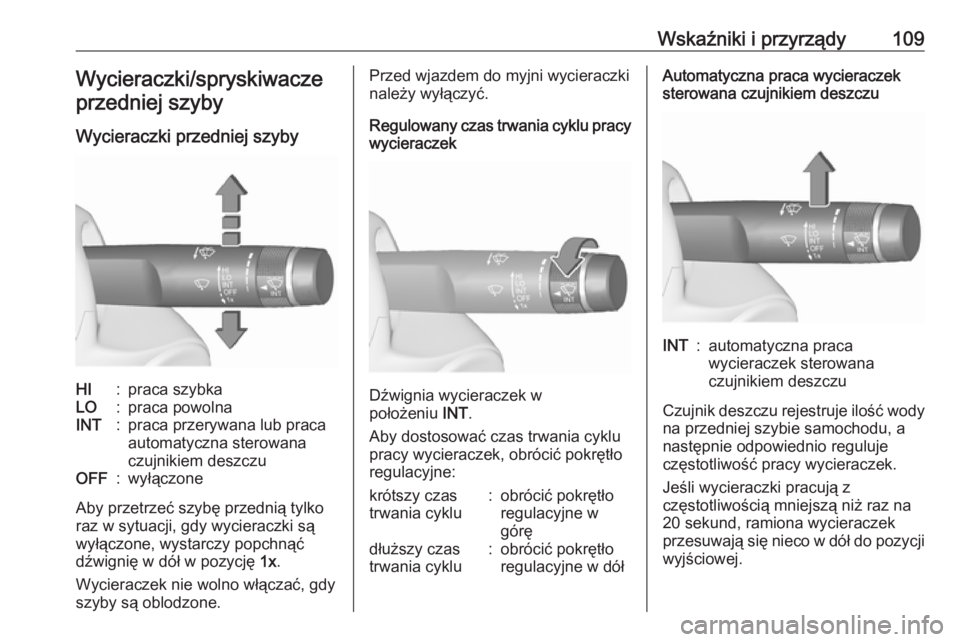

Wskaźniki i przyrządy109Wycieraczki/spryskiwaczeprzedniej szyby
Wycieraczki przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczuOFF:wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować czas trwania cyklu pracy wycieraczek, obrócić pokrętło
regulacyjne:
krótszy czas
trwania cyklu:obrócić pokrętło
regulacyjne w
górędłuższy czas
trwania cyklu:obrócić pokrętło
regulacyjne w dółAutomatyczna praca wycieraczek
sterowana czujnikiem deszczuINT:automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Jeśli wycieraczki pracują z
częstotliwością mniejszą niż raz na
20 sekund, ramiona wycieraczek
przesuwają się nieco w dół do pozycji wyjściowej.

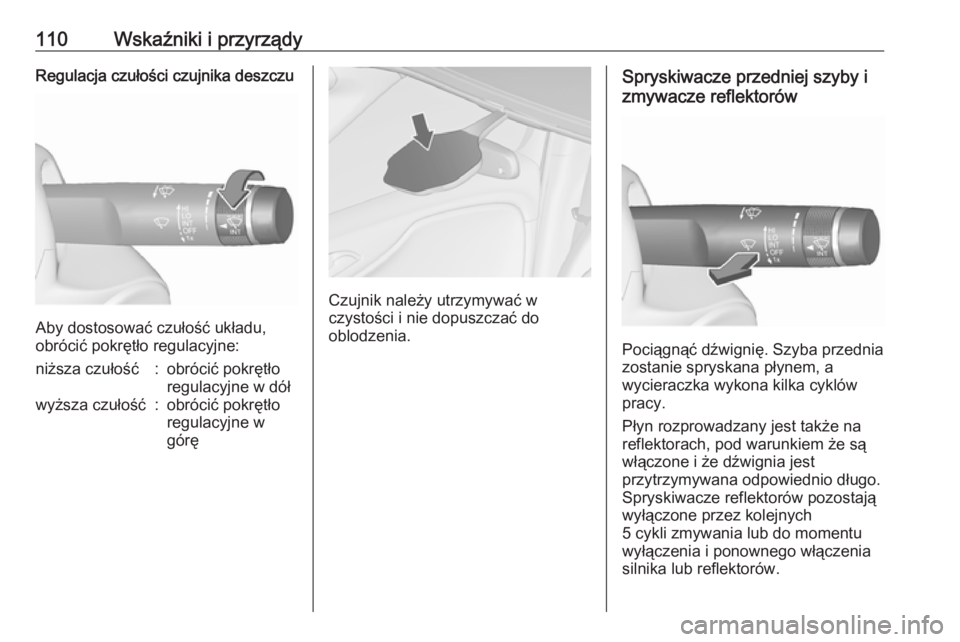

110Wskaźniki i przyrządyRegulacja czułości czujnika deszczu
Aby dostosować czułość układu,
obrócić pokrętło regulacyjne:
niższa czułość:obrócić pokrętło
regulacyjne w dółwyższa czułość:obrócić pokrętło
regulacyjne w
górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Płyn rozprowadzany jest także na
reflektorach, pod warunkiem że są
włączone i że dźwignia jest
przytrzymywana odpowiednio długo.
Spryskiwacze reflektorów pozostają
wyłączone przez kolejnych
5 cykli zmywania lub do momentu
wyłączenia i ponownego włączenia
silnika lub reflektorów.
