2016 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

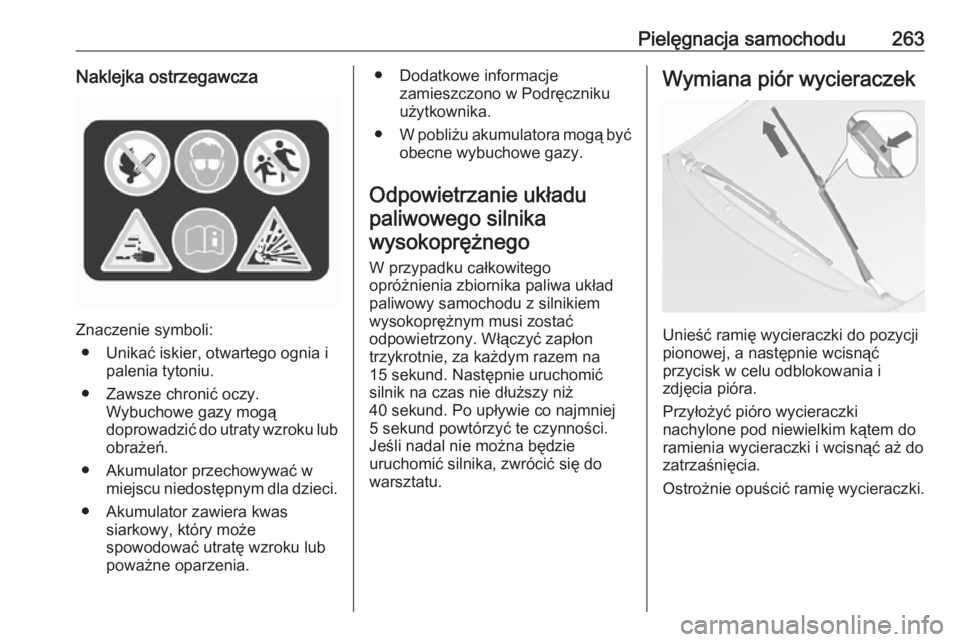

Pielęgnacja samochodu263Naklejka ostrzegawcza
Znaczenie symboli:● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

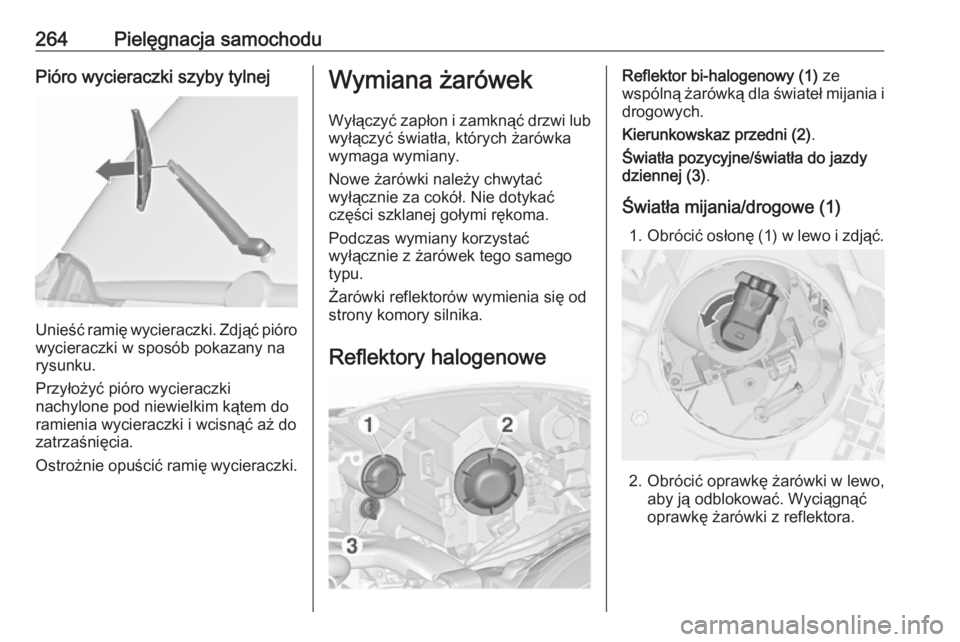

264Pielęgnacja samochoduPióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Reflektory halogenoweReflektor bi-halogenowy (1) ze
wspólną żarówką dla świateł mijania i
drogowych.
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej (3) .
Światła mijania/drogowe (1) 1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.

Pielęgnacja samochodu265

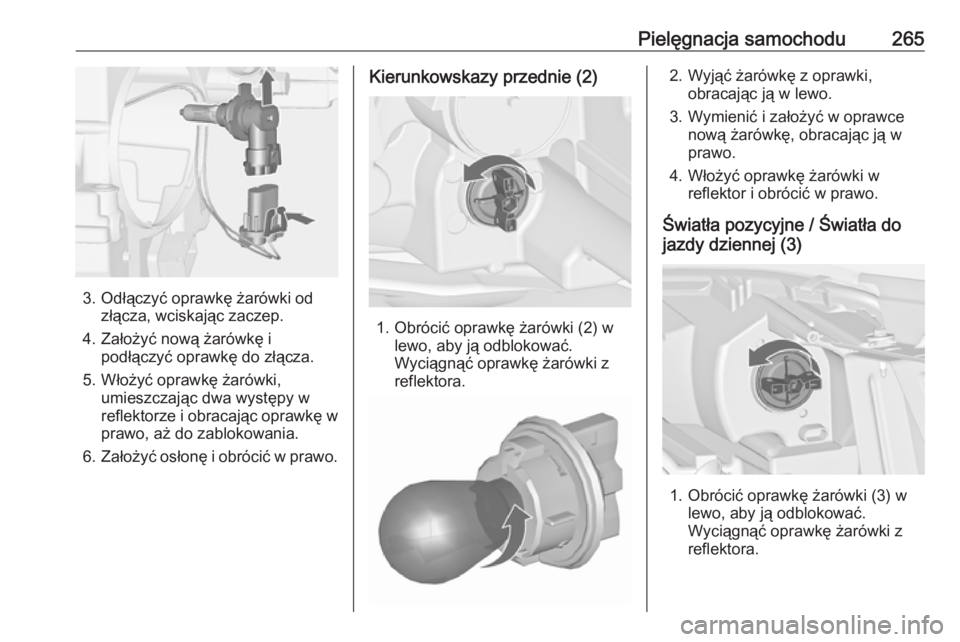

3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.

266Pielęgnacja samochodu

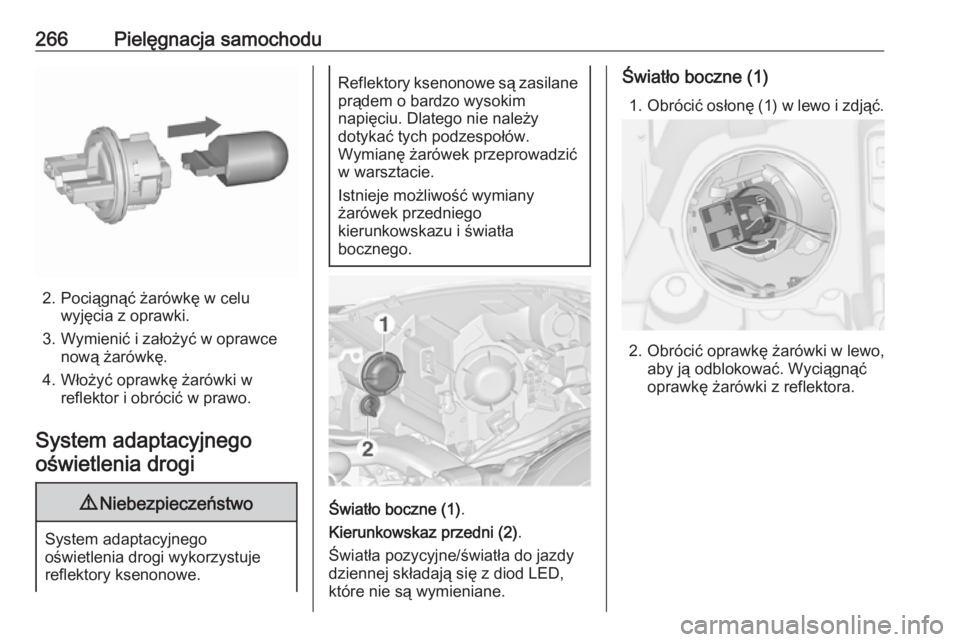

2. Pociągnąć żarówkę w celuwyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego oświetlenia drogi
9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
Światło boczne (1) .
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne (1)
1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.

Pielęgnacja samochodu267

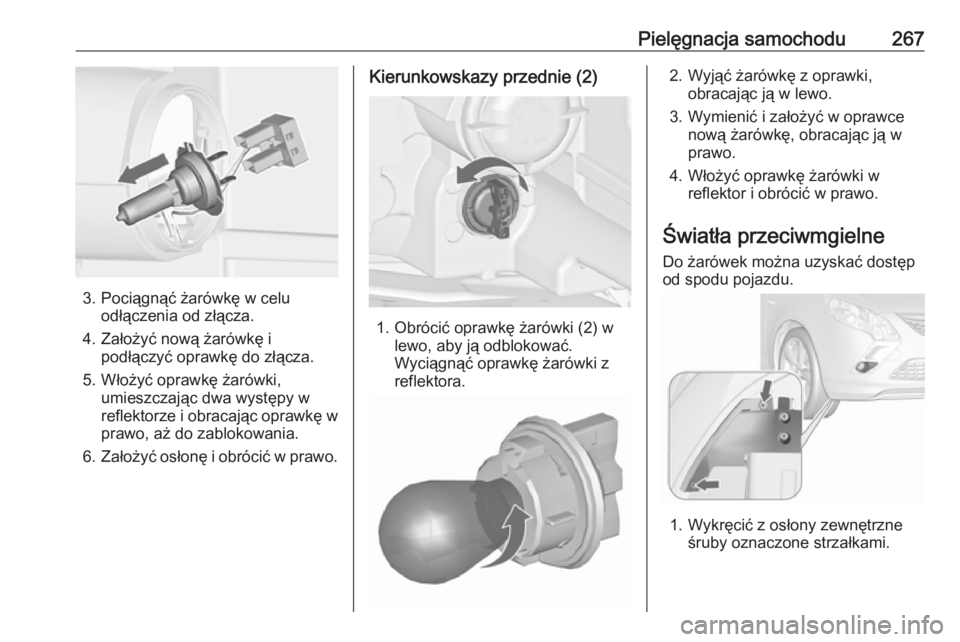

3. Pociągnąć żarówkę w celuodłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Wykręcić z osłony zewnętrzne śruby oznaczone strzałkami.

268Pielęgnacja samochodu

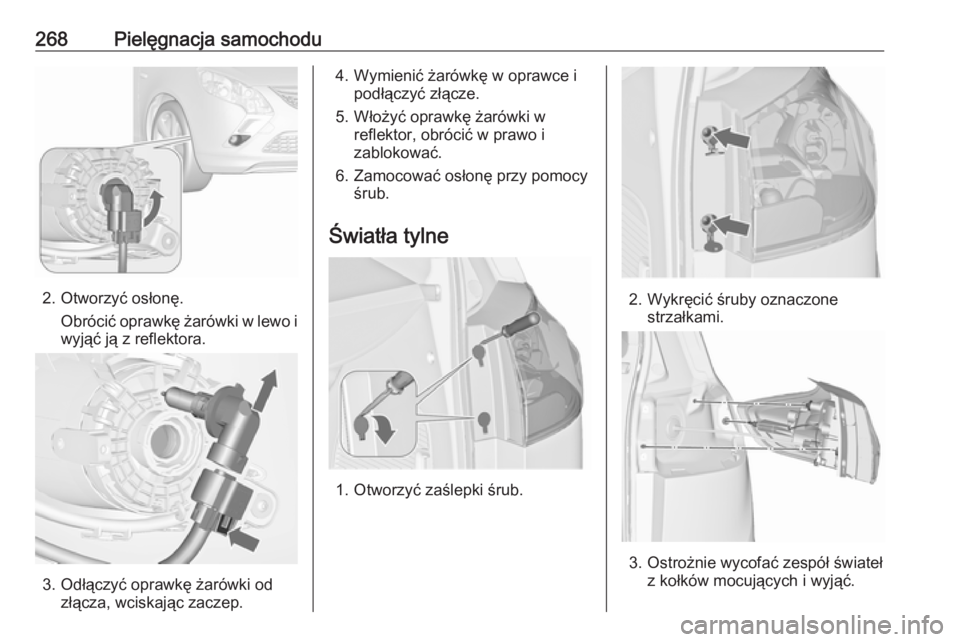

2. Otworzyć osłonę.Obrócić oprawkę żarówki w lewo iwyjąć ją z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
6. Zamocować osłonę przy pomocy śrub.
Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczone strzałkami.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.

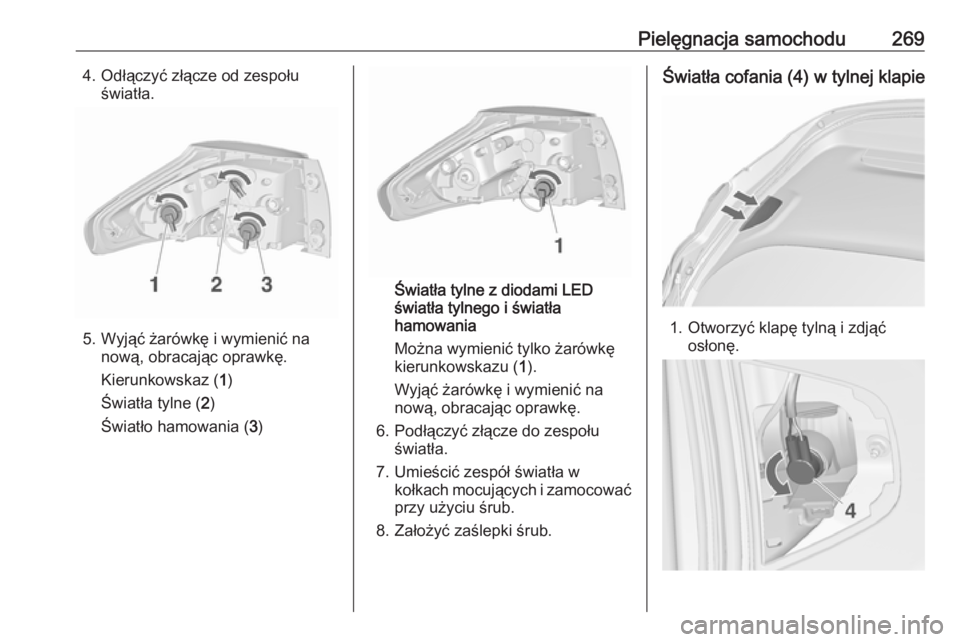

Pielęgnacja samochodu2694. Odłączyć złącze od zespołuświatła.
5. Wyjąć żarówkę i wymienić na nową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)
Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.

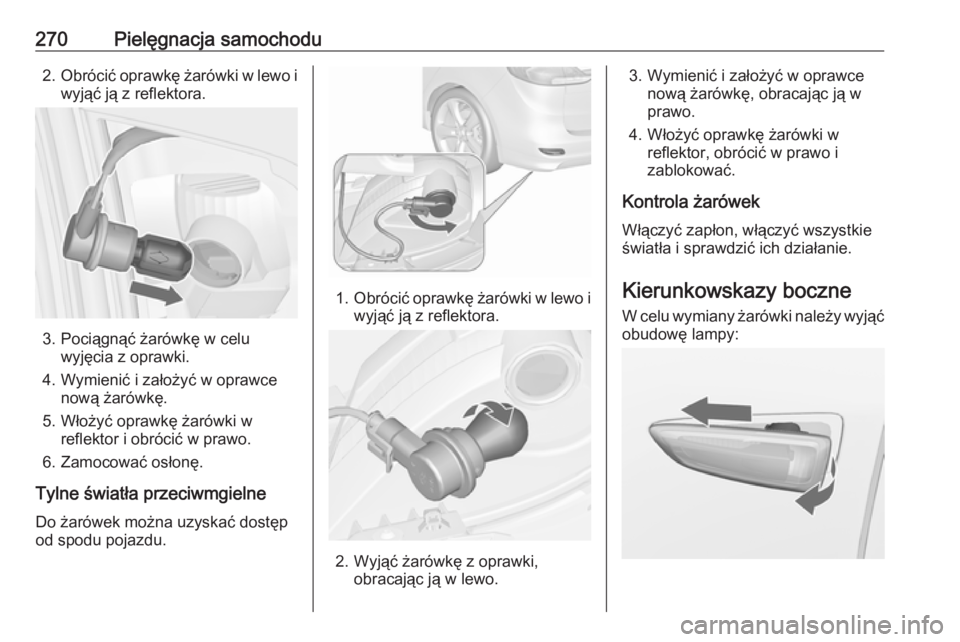

270Pielęgnacja samochodu2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawcenową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne W celu wymiany żarówki należy wyjąćobudowę lampy:
