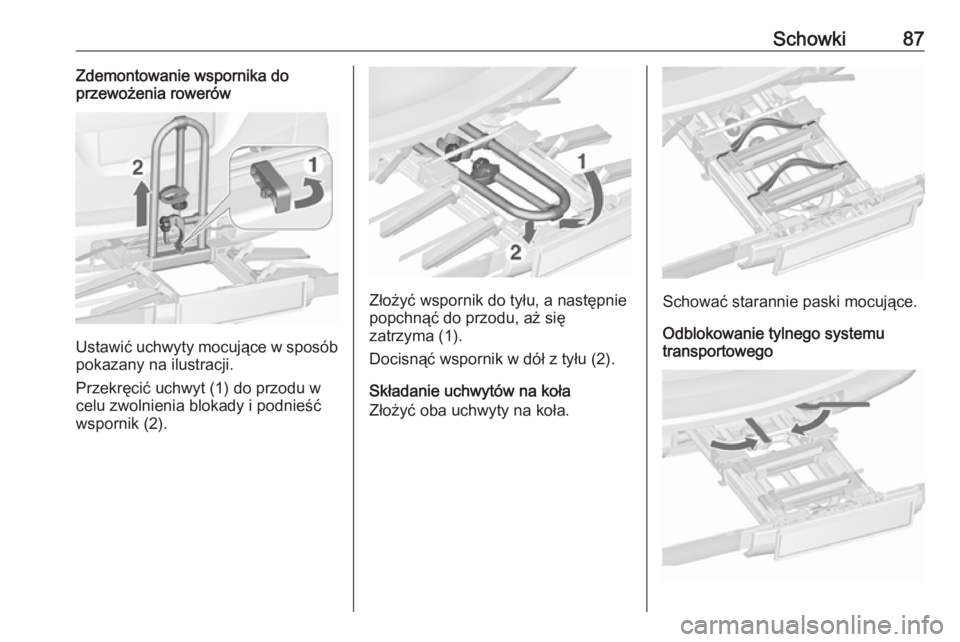

Schowki87Zdemontowanie wspornika do
przewożenia rowerów
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt (1) do przodu w
celu zwolnienia blokady i podnieść
wspornik (2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się
zatrzyma (1).
Docisnąć wspornik w dół z tyłu (2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego

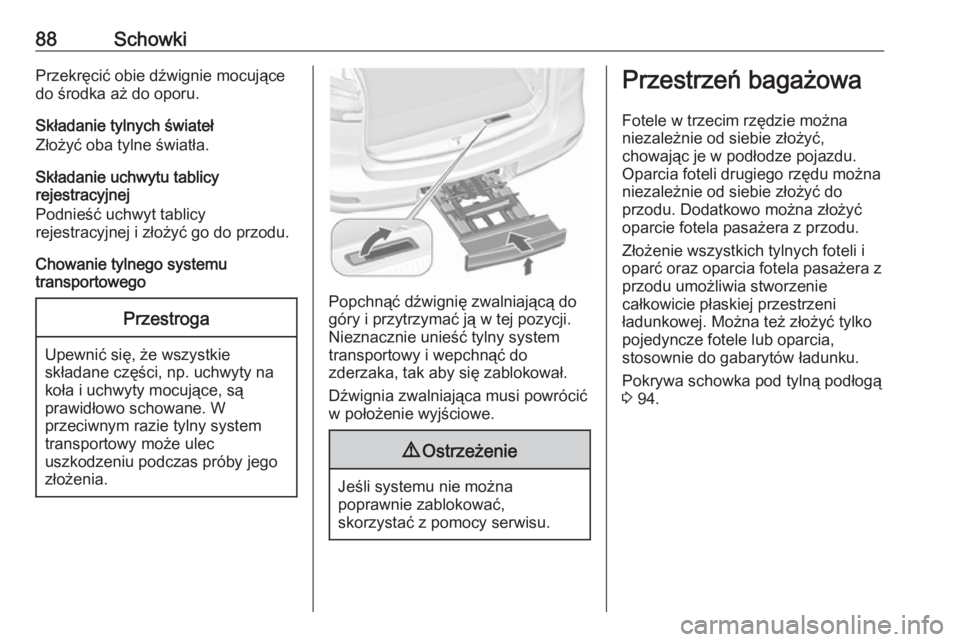

88SchowkiPrzekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Fotele w trzecim rzędzie można
niezależnie od siebie złożyć,
chowając je w podłodze pojazdu.
Oparcia foteli drugiego rzędu można
niezależnie od siebie złożyć do
przodu. Dodatkowo można złożyć
oparcie fotela pasażera z przodu.
Złożenie wszystkich tylnych foteli i
oparć oraz oparcia fotela pasażera z
przodu umożliwia stworzenie
całkowicie płaskiej przestrzeni
ładunkowej. Można też złożyć tylko
pojedyncze fotele lub oparcia,
stosownie do gabarytów ładunku.
Pokrywa schowka pod tylną podłogą
3 94.

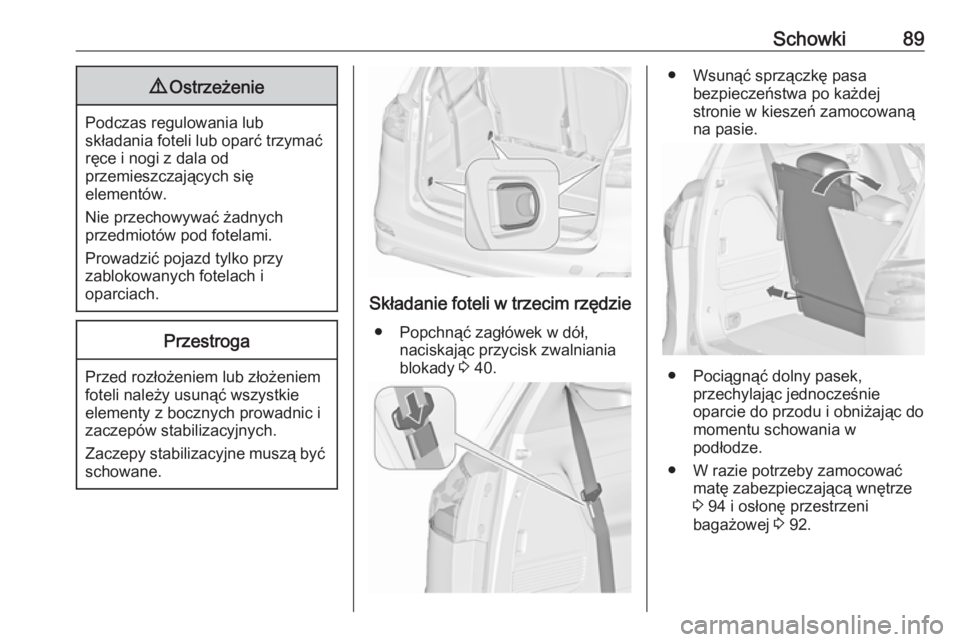

Schowki899Ostrzeżenie
Podczas regulowania lub
składania foteli lub oparć trzymać
ręce i nogi z dala od
przemieszczających się
elementów.
Nie przechowywać żadnych
przedmiotów pod fotelami.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
Przestroga
Przed rozłożeniem lub złożeniem
foteli należy usunąć wszystkie
elementy z bocznych prowadnic i zaczepów stabilizacyjnych.
Zaczepy stabilizacyjne muszą być schowane.
Składanie foteli w trzecim rzędzie
● Popchnąć zagłówek w dół, naciskając przycisk zwalnianiablokady 3 40.
● Wsunąć sprzączkę pasa
bezpieczeństwa po każdej
stronie w kieszeń zamocowaną
na pasie.
● Pociągnąć dolny pasek, przechylając jednocześnie
oparcie do przodu i obniżając do
momentu schowania w
podłodze.
● W razie potrzeby zamocować matę zabezpieczającą wnętrze
3 94 i osłonę przestrzeni
bagażowej 3 92.

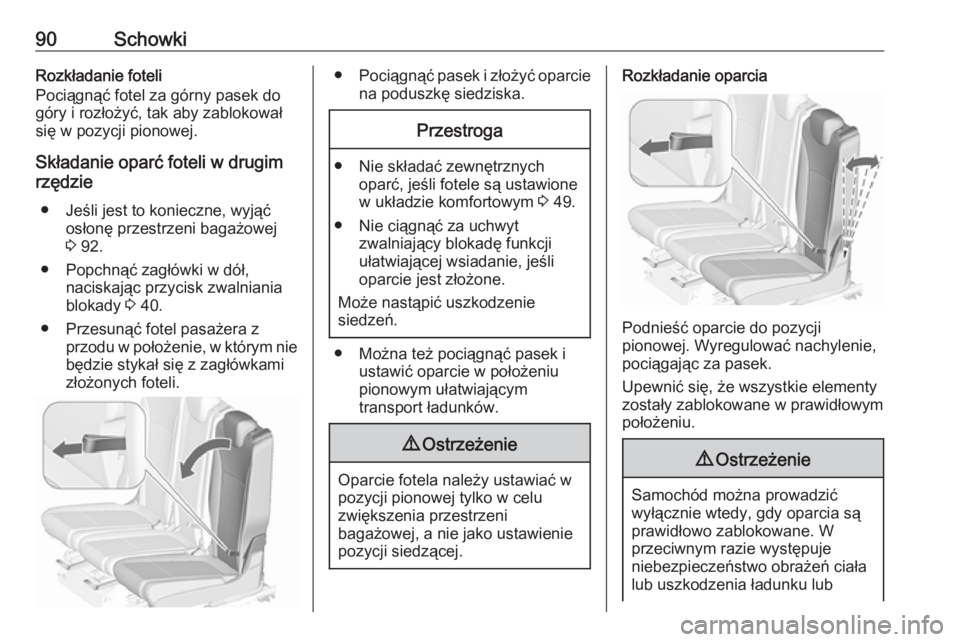

90SchowkiRozkładanie foteli
Pociągnąć fotel za górny pasek do góry i rozłożyć, tak aby zablokował się w pozycji pionowej.
Składanie oparć foteli w drugim
rzędzie
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 92.
● Popchnąć zagłówki w dół, naciskając przycisk zwalnianiablokady 3 40.
● Przesunąć fotel pasażera z przodu w położenie, w którym nie
będzie stykał się z zagłówkami złożonych foteli.● Pociągnąć pasek i złożyć oparcie
na poduszkę siedziska.Przestroga
● Nie składać zewnętrznych oparć, jeśli fotele są ustawione
w układzie komfortowym 3 49.
● Nie ciągnąć za uchwyt zwalniający blokadę funkcji
ułatwiającej wsiadanie, jeśli
oparcie jest złożone.
Może nastąpić uszkodzenie
siedzeń.
● Można też pociągnąć pasek i ustawić oparcie w położeniu
pionowym ułatwiającym
transport ładunków.
9 Ostrzeżenie
Oparcie fotela należy ustawiać w
pozycji pionowej tylko w celu
zwiększenia przestrzeni
bagażowej, a nie jako ustawienie
pozycji siedzącej.
Rozkładanie oparcia
Podnieść oparcie do pozycji
pionowej. Wyregulować nachylenie,
pociągając za pasek.
Upewnić się, że wszystkie elementy
zostały zablokowane w prawidłowym
położeniu.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub

Schowki91pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Składanie oparcia fotela
pasażera z przodu
Jeśli pojazd jest wyposażony w fotel
pasażera z przodu z mechanizmem
zwalniającym, oparcie fotela można
złożyć do pozycji poziomej, np. w celu
załadunku bardzo długich
przedmiotów.
● Popchnąć zagłówek w dół,
naciskając przycisk zwalniania
blokady 3 40.
● Przesunąć fotel pasażera z przodu w położenie, w którym
jego zagłówek nie będzie stykał
się z deską rozdzielczą.
● Pociągnąć uchwyt, złożyć oparcie na siedzisku i zwolnić
uchwyt. Oparcie można
zablokować w dwóch
położeniach pośrednich przed
osiągnięciem pozycji poziomej.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym
położeniu.
Rozkładanie oparcia ● Pociągnąć uchwyt i rozłożyć oparcie do żądanej pozycji, a
następnie zwolnić uchwyt.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym
położeniu.
● Wyregulować ustawienie fotela i zagłówka.Tylny schowek
Po obu stronach przestrzeni
bagażowej znajdują się półki.
W celu otwarcia zwolnić i zdjąć
osłonę w bocznym panelu
wykończeniowym.

92SchowkiSchowki w podłodze
W wersji bez trzeciego rzędu foteli
pod osłoną podłogową znajdują się schowki. W celu otwarcia unieść
osłonę.
Osłona przestrzeni
bagażowej
Nie kłaść na osłonie ciężkich ani ostro
zakończonych przedmiotów.
Przed użyciem osłony przestrzeni
bagażowej wsunąć sprzączkę pasa
bezpieczeństwa po każdej stronie w
kieszeń zamocowaną na pasie.
Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.

Schowki93Otwieranie
Zdjąć osłonę przestrzeni bagażowej z
zaczepów bocznych. Przytrzymać
osłonę, pozwalając, aby całkowicie
się zwinęła.
Wyjmowanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Unieść prawą stronę osłony i wyjąć ją
z zaczepów.
Przechowywanie w przestrzeni
bagażowej
Jeśli osłona przestrzeni bagażowej
nie jest używana, należy ją
przechowywać w schowku w
podłodze pojazdu.
Otworzyć osłonę schowka
znajdującego się przed tylną klapą.
Wsunąć osłonę górną stroną
skierowaną w dół i dźwignią
zwalniającą w lewo w łącznik
znajdujący się po prawej stronie
schowka.

94SchowkiZamocować osłonę przestrzeni
bagażowej w schowku taśmą
zapinaną na rzep.
Montaż
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa Osłona podłogowaW wersjach bez trzeciego rzędu fotelipod osłoną podłogową znajdują się
schowki. W celu otwarcia podnieść
osłonę i złożyć ją do pozycji pionowej
za tylnymi fotelami.
Mata zabezpieczająca wnętrze
Mata zabezpieczająca wnętrze jest
elementem zakrywającym i
zabezpieczającym przestrzeń
bagażową, z którego można
korzystać po złożeniu jednego lub
wszystkich foteli/oparć.
Dzięki możliwości składania i
rozkładania matę można wykorzystać do szeregu różnych zastosowań.
Mata zabezpieczająca wnętrze jest
dostępna w dwóch wersjach:
● Standardowa mata
zabezpieczająca pokrywa
przestrzeń od tylnej klapy po
drugi rząd siedzeń, gdy obydwa
fotele w trzecim rzędzie są
rozłożone lub gdy jeden z nich
jest złożony.
● Mata zabezpieczająca wnętrze
Flex cover jest dwukrotnie
większa od maty standardowej i składa się z części łączonychzamkiem błyskawicznym. Mata w pełni zakrywa przestrzeń
bagażową, gdy są złożone
wszystkie lub pojedyncze fotele
trzeciego i drugiego rzędu.
Mata składa się z 4 (wersja
standardowa) lub 8 (Flex cover)
elementów składanych wzdłużnie,
łączonych w środkowej części
zamkiem, oraz z 4 elementów
składanych poprzecznie.
Poniższy opis obejmuje jedynie kilka
przykładów potencjalnego
wykorzystania maty.
