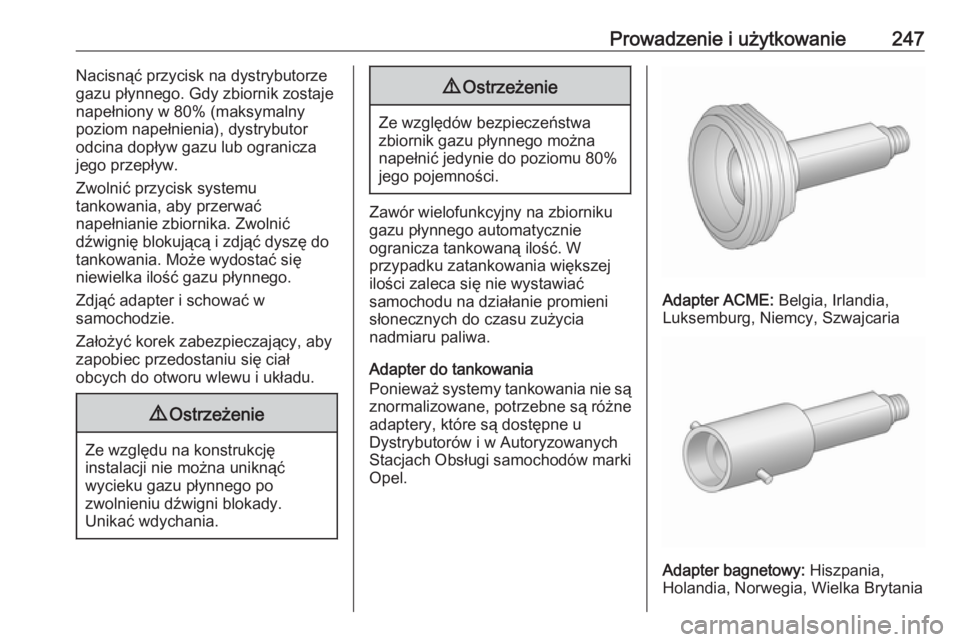

Prowadzenie i użytkowanie247Nacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80% (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza jego przepływ.
Zwolnić przycisk systemu
tankowania, aby przerwać
napełnianie zbiornika. Zwolnić
dźwignię blokującą i zdjąć dyszę do
tankowania. Może wydostać się
niewielka ilość gazu płynnego.
Zdjąć adapter i schować w
samochodzie.
Założyć korek zabezpieczający, aby zapobiec przedostaniu się ciał
obcych do otworu wlewu i układu.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego można
napełnić jedynie do poziomu 80%
jego pojemności.
Zawór wielofunkcyjny na zbiorniku
gazu płynnego automatycznie
ogranicza tankowaną ilość. W
przypadku zatankowania większej
ilości zaleca się nie wystawiać
samochodu na działanie promieni
słonecznych do czasu zużycia
nadmiaru paliwa.
Adapter do tankowania
Ponieważ systemy tankowania nie są
znormalizowane, potrzebne są różne
adaptery, które są dostępne u
Dystrybutorów i w Autoryzowanych
Stacjach Obsługi samochodów marki
Opel.
Adapter ACME: Belgia, Irlandia,
Luksemburg, Niemcy, Szwajcaria
Adapter bagnetowy: Hiszpania,
Holandia, Norwegia, Wielka Brytania

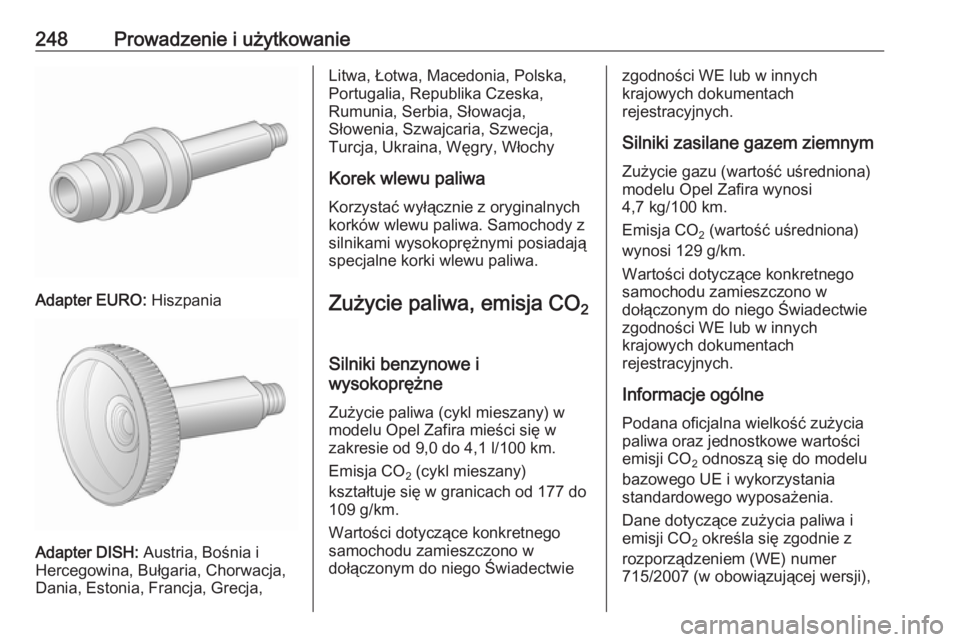

248Prowadzenie i użytkowanie
Adapter EURO: Hiszpania
Adapter DISH: Austria, Bośnia i
Hercegowina, Bułgaria, Chorwacja, Dania, Estonia, Francja, Grecja,
Litwa, Łotwa, Macedonia, Polska,
Portugalia, Republika Czeska,
Rumunia, Serbia, Słowacja,
Słowenia, Szwajcaria, Szwecja,
Turcja, Ukraina, Węgry, Włochy
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja CO 2
Silniki benzynowe i
wysokoprężne
Zużycie paliwa (cykl mieszany) wmodelu Opel Zafira mieści się w
zakresie od 9,0 do 4,1 l/100 km.
Emisja CO 2 (cykl mieszany)
kształtuje się w granicach od 177 do
109 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwiezgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Silniki zasilane gazem ziemnym
Zużycie gazu (wartość uśredniona)
modelu Opel Zafira wynosi
4,7 kg/100 km.
Emisja CO 2 (wartość uśredniona)
wynosi 129 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólnePodana oficjalna wielkość zużycia
paliwa oraz jednostkowe wartości
emisji CO 2 odnoszą się do modelu
bazowego UE i wykorzystania
standardowego wyposażenia.
Dane dotyczące zużycia paliwa i emisji CO 2 określa się zgodnie z
rozporządzeniem (WE) numer
715/2007 (w obowiązującej wersji),

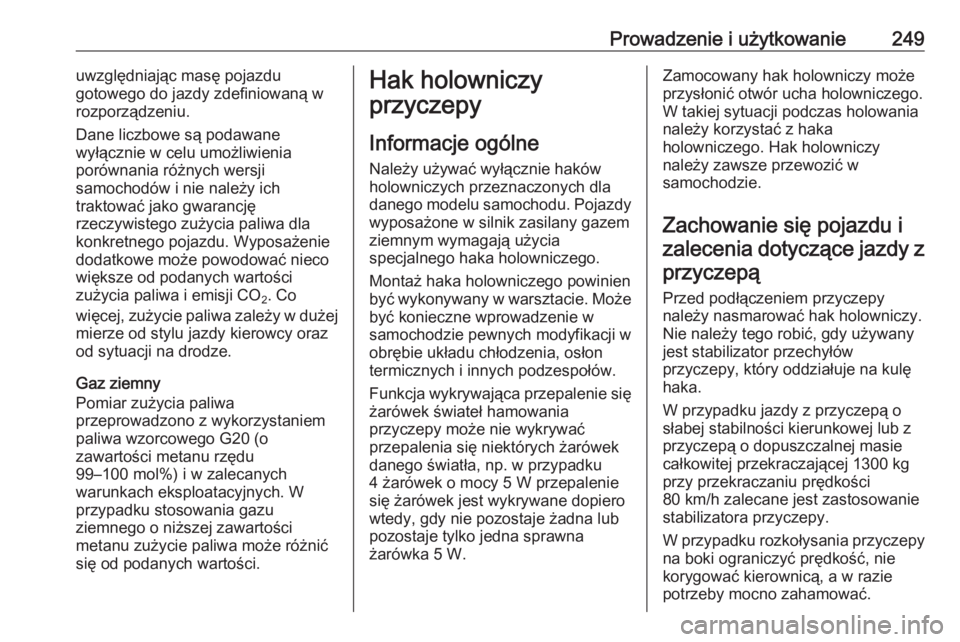

Prowadzenie i użytkowanie249uwzględniając masę pojazdu
gotowego do jazdy zdefiniowaną w
rozporządzeniu.
Dane liczbowe są podawane
wyłącznie w celu umożliwienia
porównania różnych wersji
samochodów i nie należy ich
traktować jako gwarancję
rzeczywistego zużycia paliwa dla
konkretnego pojazdu. Wyposażenie
dodatkowe może powodować nieco
większe od podanych wartości
zużycia paliwa i emisji CO 2. Co
więcej, zużycie paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.
Gaz ziemny
Pomiar zużycia paliwa
przeprowadzono z wykorzystaniem
paliwa wzorcowego G20 (o
zawartości metanu rzędu
99–100 mol%) i w zalecanych
warunkach eksploatacyjnych. W
przypadku stosowania gazu
ziemnego o niższej zawartości
metanu zużycie paliwa może różnić
się od podanych wartości.Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Pojazdy wyposażone w silnik zasilany gazem
ziemnym wymagają użycia
specjalnego haka holowniczego.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może
być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
4 żarówek o mocy 5 W przepalenie
się żarówek jest wykrywane dopiero
wtedy, gdy nie pozostaje żadna lub
pozostaje tylko jedna sprawna
żarówka 5 W.Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1300 kg
przy przekraczaniu prędkości
80 km/h zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.

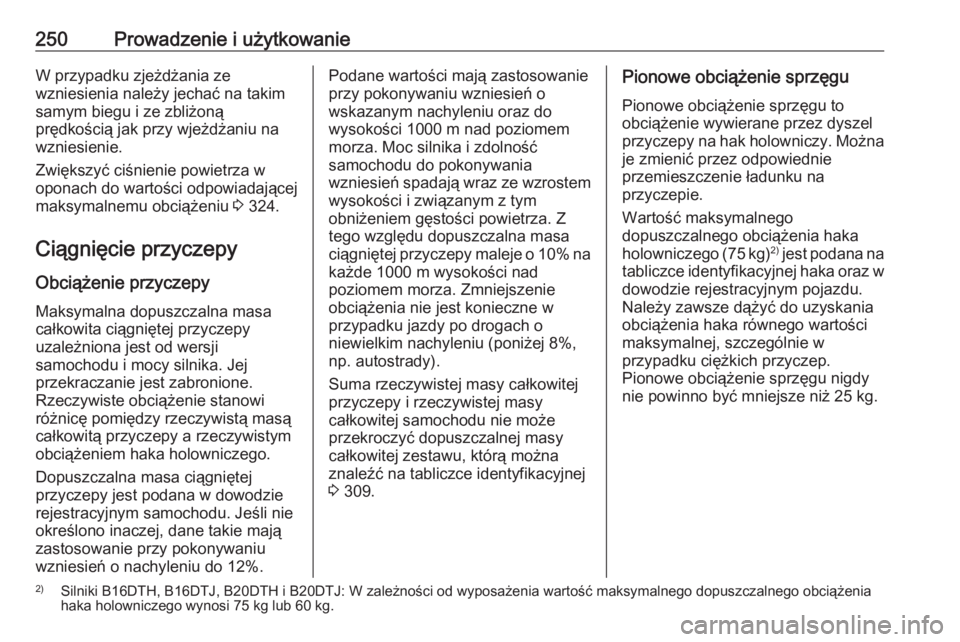

250Prowadzenie i użytkowanieW przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 324.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.Podane wartości mają zastosowanie przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 309.Pionowe obciążenie sprzęgu
Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) 2)
jest podana na
tabliczce identyfikacyjnej haka oraz w dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.2) Silniki B16DTH, B16DTJ, B20DTH i B20DTJ: W zależności od wyposażenia wartość maksymalnego dopuszczalnego obciążenia
haka holowniczego wynosi 75 kg lub 60 kg.

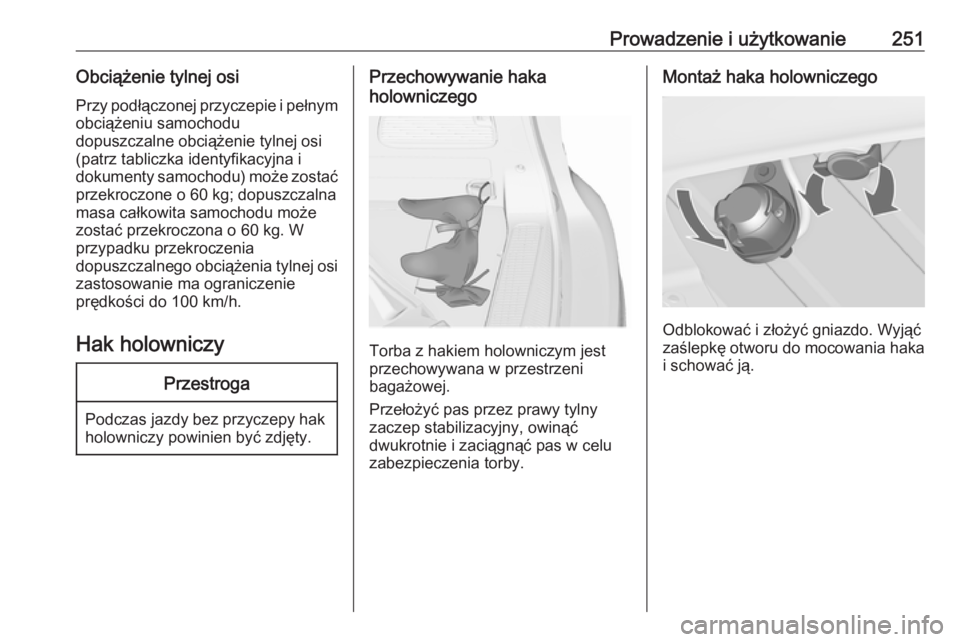

Prowadzenie i użytkowanie251Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać
przekroczone o 60 kg; dopuszczalna
masa całkowita samochodu może
zostać przekroczona o 60 kg. W
przypadku przekroczenia
dopuszczalnego obciążenia tylnej osi zastosowanie ma ograniczenie
prędkości do 100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana w przestrzeni
bagażowej.
Przełożyć pas przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pas w celu
zabezpieczenia torby.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

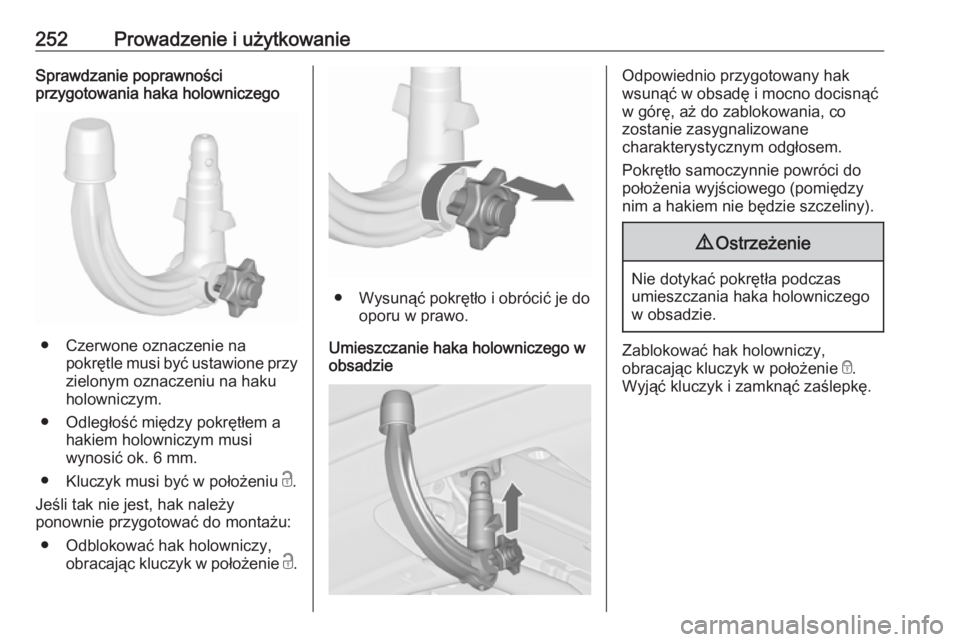

252Prowadzenie i użytkowanieSprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

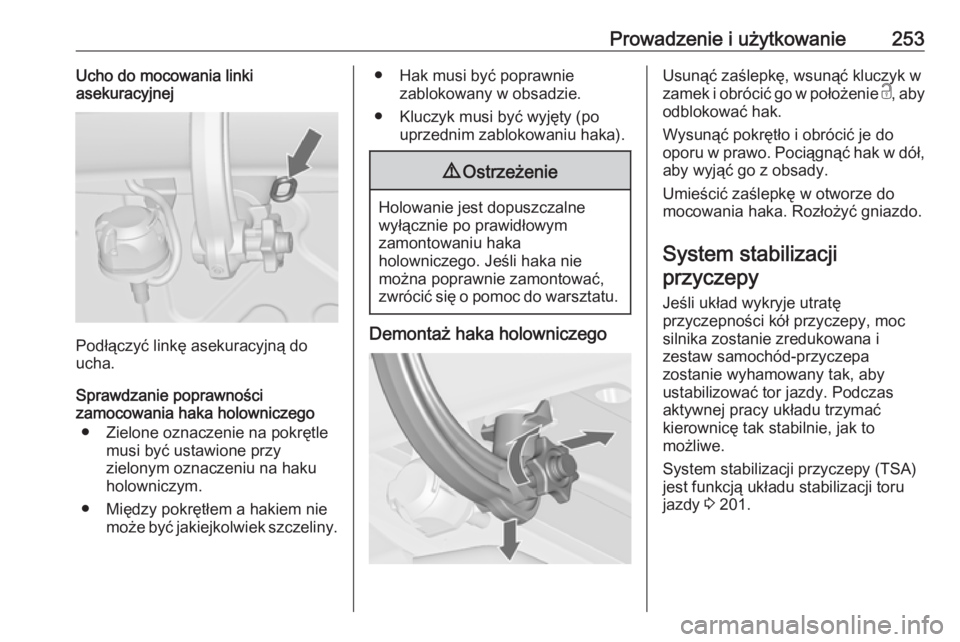

Prowadzenie i użytkowanie253Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy (TSA)
jest funkcją układu stabilizacji toru
jazdy 3 201.

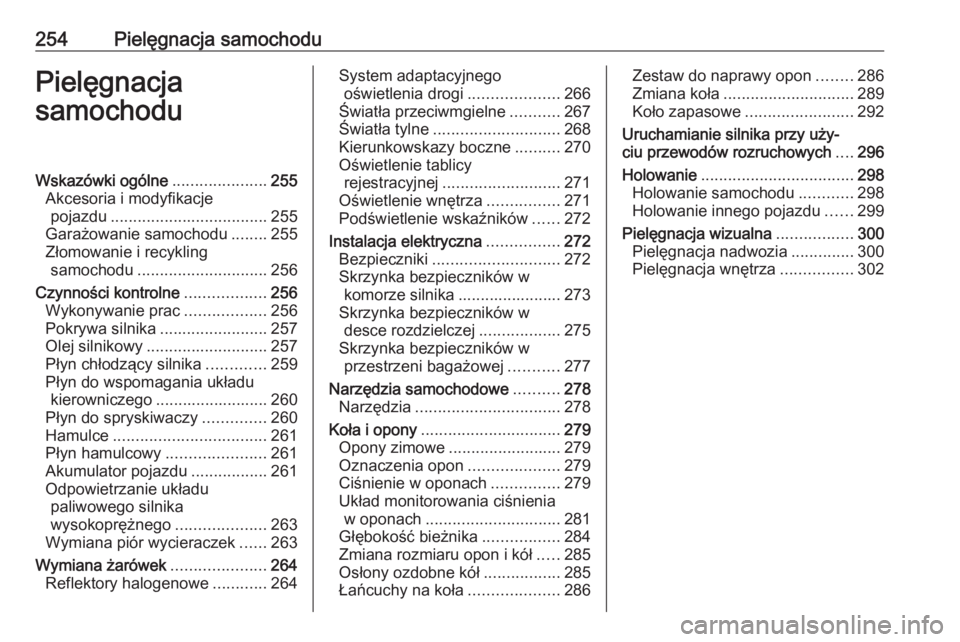

254Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................255
Akcesoria i modyfikacje pojazdu ................................... 255
Garażowanie samochodu ........255
Złomowanie i recykling samochodu ............................. 256
Czynności kontrolne ..................256
Wykonywanie prac ..................256
Pokrywa silnika ........................257
Olej silnikowy ........................... 257
Płyn chłodzący silnika .............259
Płyn do wspomagania układu kierowniczego ......................... 260
Płyn do spryskiwaczy ..............260
Hamulce .................................. 261
Płyn hamulcowy ......................261
Akumulator pojazdu .................261
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................263
Wymiana piór wycieraczek ......263
Wymiana żarówek .....................264
Reflektory halogenowe ............264System adaptacyjnego
oświetlenia drogi ....................266
Światła przeciwmgielne ...........267
Światła tylne ............................ 268
Kierunkowskazy boczne ..........270
Oświetlenie tablicy rejestracyjnej .......................... 271
Oświetlenie wnętrza ................271
Podświetlenie wskaźników ......272
Instalacja elektryczna ................272
Bezpieczniki ............................ 272
Skrzynka bezpieczników w
komorze silnika ....................... 273
Skrzynka bezpieczników w desce rozdzielczej ..................275
Skrzynka bezpieczników w przestrzeni bagażowej ...........277
Narzędzia samochodowe ..........278
Narzędzia ................................ 278
Koła i opony ............................... 279
Opony zimowe ......................... 279
Oznaczenia opon ....................279
Ciśnienie w oponach ...............279
Układ monitorowania ciśnienia w oponach .............................. 281
Głębokość bieżnika .................284
Zmiana rozmiaru opon i kół .....285
Osłony ozdobne kół .................285
Łańcuchy na koła ....................286Zestaw do naprawy opon ........286
Zmiana koła ............................. 289
Koło zapasowe ........................ 292
Uruchamianie silnika przy uży‐ ciu przewodów rozruchowych ....296
Holowanie .................................. 298
Holowanie samochodu ............298
Holowanie innego pojazdu ......299
Pielęgnacja wizualna .................300
Pielęgnacja nadwozia ..............300
Pielęgnacja wnętrza ................302
