Page 9 of 343
W skrócie79Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
Regulacja oparcia fotela
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Pozycja fotela 3 42, regulacja fotela
3 43.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę::podnoszenie siedziskaW dół::opuszczanie siedziska
Pozycja fotela 3 42, regulacja fotela
3 43.
Page 10 of 343
8W skrócieRegulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę::podnoszenie przodu
siedziskaW dół::opuszczanie przodu
siedziska
Pozycja fotela 3 42, regulacja fotela
3 43.
Elektryczna regulacja fotela
Obsługa przełącznika 1:
w przód/w tył:regulacja
wzdłużnaw górę/w dół:regulacja
wysokościprzednia część
w górę/w dół:regulacja
nachylenia
Obsługa przełącznika 2:
górna część do
przodu/do tyłu:regulacja oparcia
Elektryczna regulacja fotela 3 45.
Regulacja wysokości
zagłówków
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Zagłówki 3 40.
Page 11 of 343
W skrócie9Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zatrzasnąć klamrę w zamku. Pas nie
może być poskręcany i musi ściśle
przylegać do ciała. Oparcia foteli nie
powinny być zbyt odchylone do tyłu
(maksymalny kąt odchylenia wynosi
około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pozycja fotela 3 42, pasy
bezpieczeństwa 3 55, poduszki
powietrzne 3 60.
Regulacja lusterek
Lusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Lusterko wewnętrzne 3 34,
wewnętrzne lusterko
elektrochromatyczne 3 34.
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 33,
elektryczna regulacja 3 33,
składanie lusterek zewnętrznych 3 33, podgrzewane lusterka
zewnętrzne 3 34.
Page 12 of 343
10W skrócieRegulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 60,
położenia kluczyka w wyłączniku
zapłonu 3 182.
Page 13 of 343

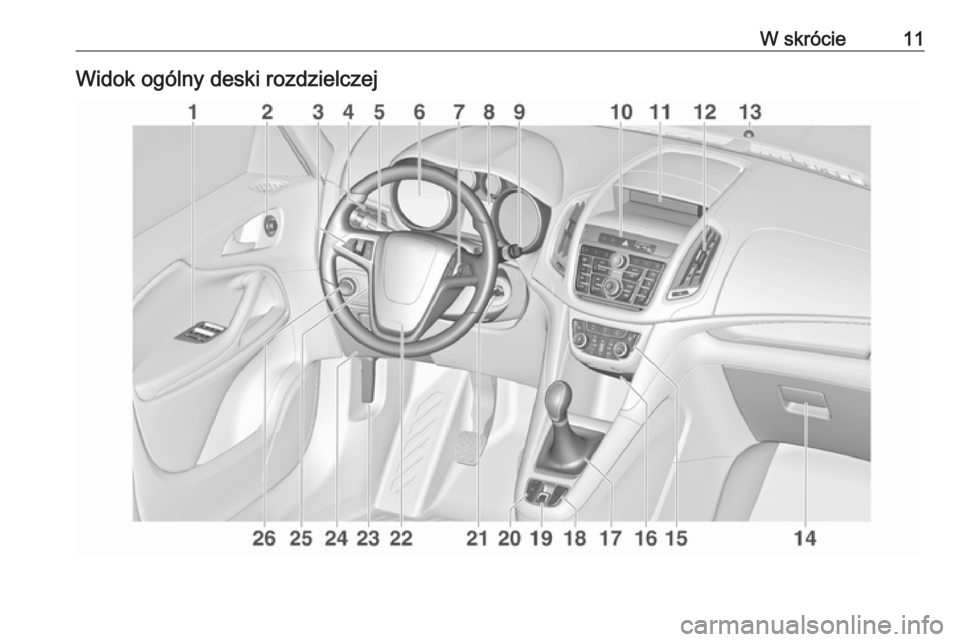

W skrócie11Widok ogólny deski rozdzielczej
Page 14 of 343

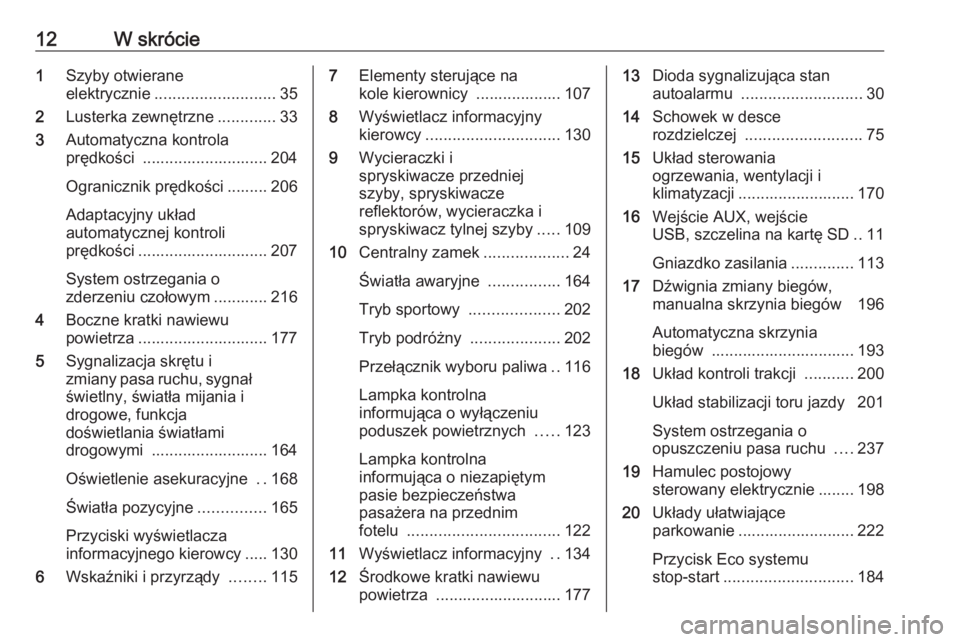

12W skrócie1Szyby otwierane
elektrycznie ........................... 35
2 Lusterka zewnętrzne .............33
3 Automatyczna kontrola
prędkości ............................ 204
Ogranicznik prędkości ......... 206
Adaptacyjny układ
automatycznej kontroli
prędkości ............................. 207
System ostrzegania o
zderzeniu czołowym ............ 216
4 Boczne kratki nawiewu
powietrza ............................. 177
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi .......................... 164
Oświetlenie asekuracyjne ..168
Światła pozycyjne ...............165
Przyciski wyświetlacza
informacyjnego kierowcy ..... 130
6 Wskaźniki i przyrządy ........1157Elementy sterujące na
kole kierownicy ................... 107
8 Wyświetlacz informacyjny
kierowcy .............................. 130
9 Wycieraczki i
spryskiwacze przedniej
szyby, spryskiwacze
reflektorów, wycieraczka i
spryskiwacz tylnej szyby .....109
10 Centralny zamek ...................24
Światła awaryjne ................164
Tryb sportowy ....................202
Tryb podróżny ....................202
Przełącznik wyboru paliwa ..116
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .....123
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................. 122
11 Wyświetlacz informacyjny ..134
12 Środkowe kratki nawiewu
powietrza ............................ 17713 Dioda sygnalizująca stan
autoalarmu ........................... 30
14 Schowek w desce
rozdzielczej .......................... 75
15 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 170
16 Wejście AUX, wejście
USB, szczelina na kartę SD ..11
Gniazdko zasilania ..............113
17 Dźwignia zmiany biegów,
manualna skrzynia biegów 196
Automatyczna skrzynia
biegów ................................ 193
18 Układ kontroli trakcji ...........200
Układ stabilizacji toru jazdy 201
System ostrzegania o
opuszczeniu pasa ruchu ....237
19 Hamulec postojowy
sterowany elektrycznie ........ 198
20 Układy ułatwiające
parkowanie .......................... 222
Przycisk Eco systemu
stop-start ............................. 184
Page 15 of 343

W skrócie1321Wyłącznik zapłonu z
blokadą kierownicy ............182
22 Sygnał dźwiękowy .............. 108
Poduszka powietrzna po
stronie kierowcy ...................63
23 Dźwignia otwierania
pokrywy silnika ...................257
24 Skrzynka bezpieczników ....275
Schowek ............................... 77
25 Regulacja położenia
kierownicy .......................... 107
26 Przełącznik świateł ............. 155
Poziomowanie reflektorów . 158
Przednie światła
przeciwmgielne ..................165
Tylne światła
przeciwmgielne ..................165
Podświetlenie wskaźników 166Światła zewnętrzne
Przełącznik obrotowy świateł:
7:światła wyłączone8:światła pozycyjne9:światła mijania
Automatyczne sterowanie światłami
AUTO:automatyczne sterowanie
światłami: światła
zewnętrzne są włączane i
wyłączane automatyczniem:włączenie lub wyłączenie
automatycznego układu
oświetlenia8:światła pozycyjne9:światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>:przednie światła
przeciwmgielner:tylne światło przeciwmgielne
Page 16 of 343
14W skrócieOświetlenie 3 155.Sygnał świetlny, światła drogowe
i mijaniasygnał świetlny:pociągnąć
dźwignięświatła
drogowe:popchnąć
dźwignięświatła mijania:popchnąć lub
pociągnąć
dźwignię
Automatyczne sterowanie światłami
3 156, światła drogowe 3 157,
funkcja doświetlania światłami
drogowymi 3 157, sygnał świetlny
3 158, system adaptacyjnego
oświetlenia drogi 3 159.
Sygnalizacja skrętu i zmiany pasa
ruchudźwignia w
górę:prawe
kierunkowskazydźwignia w dół:lewe
kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 164, światła pozycyjne
3 165.
