2016 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

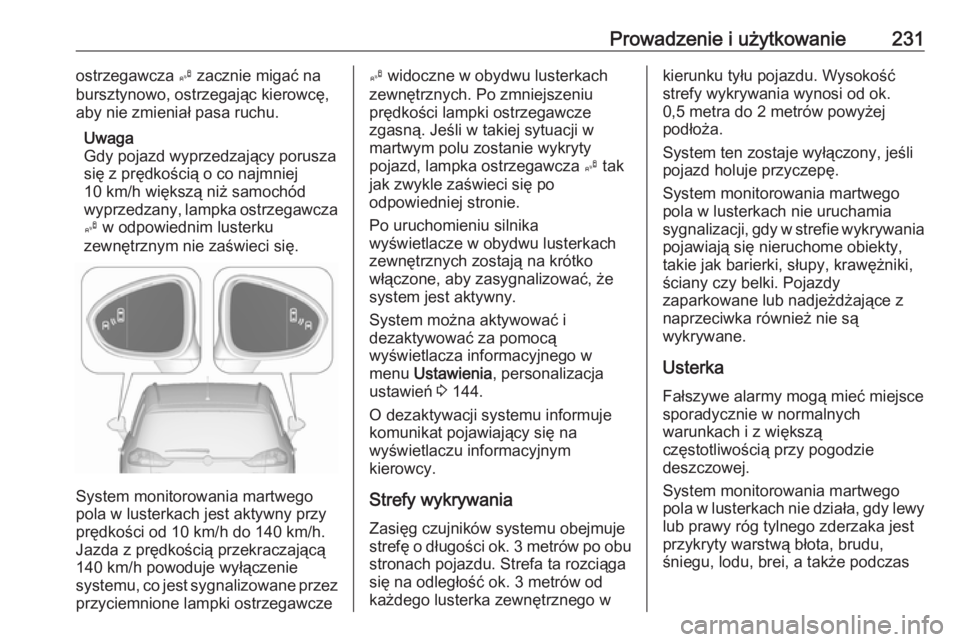

Prowadzenie i użytkowanie231ostrzegawcza B zacznie migać na
bursztynowo, ostrzegając kierowcę,
aby nie zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza
się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza
B w odpowiednim lusterku
zewnętrznym nie zaświeci się.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można aktywować i
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia , personalizacja
ustawień 3 144.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania Zasięg czujników systemu obejmuje
strefę o długości ok. 3 metrów po obu
stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów od
każdego lusterka zewnętrznego wkierunku tyłu pojazdu. Wysokość
strefy wykrywania wynosi od ok.
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka
Fałszywe alarmy mogą mieć miejsce
sporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy
lub prawy róg tylnego zderzaka jest przykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas

232Prowadzenie i użytkowanieintensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 300.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. W przypadku trwałej
usterki należy skorzystać z pomocy
warsztatu.

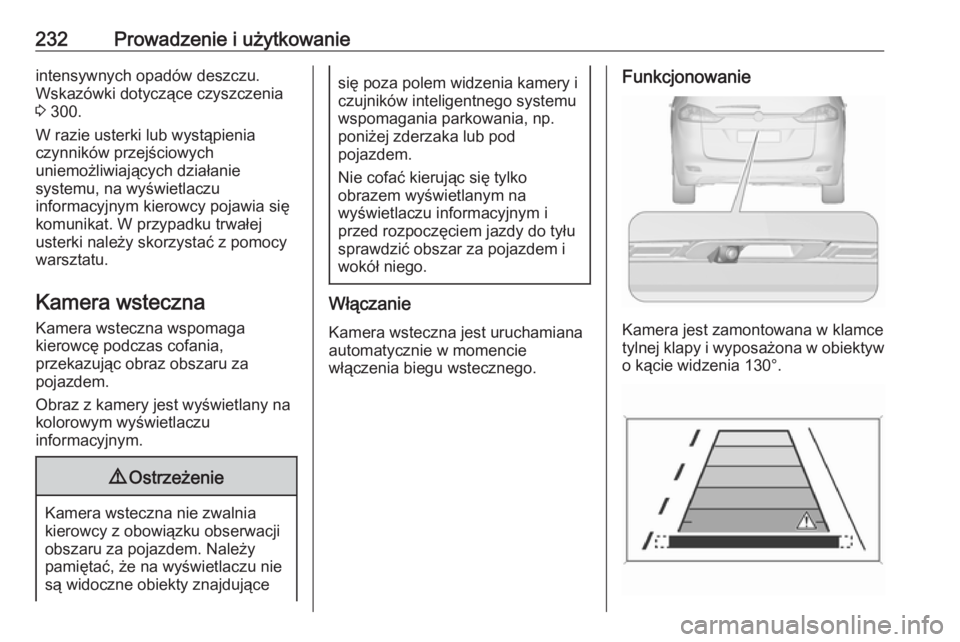

Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.

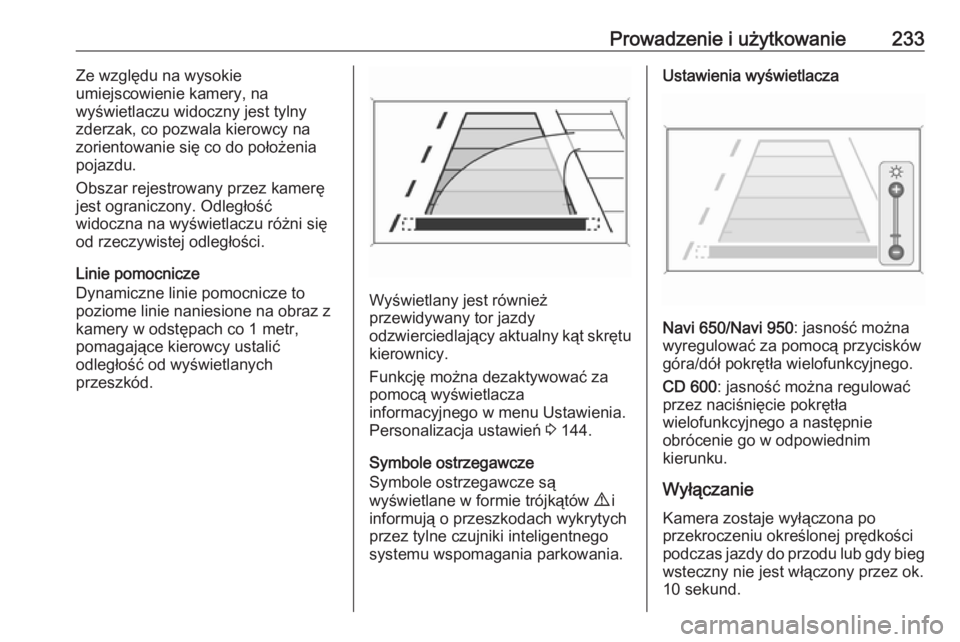

Prowadzenie i użytkowanie233Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia
pojazdu.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co 1 metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Funkcję można dezaktywować za
pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 144.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Ustawienia wyświetlacza
Navi 650/Navi 950 : jasność można
wyregulować za pomocą przycisków
góra/dół pokrętła wielofunkcyjnego.
CD 600 : jasność można regulować
przez naciśnięcie pokrętła
wielofunkcyjnego a następnie
obrócenie go w odpowiednim
kierunku.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
10 sekund.

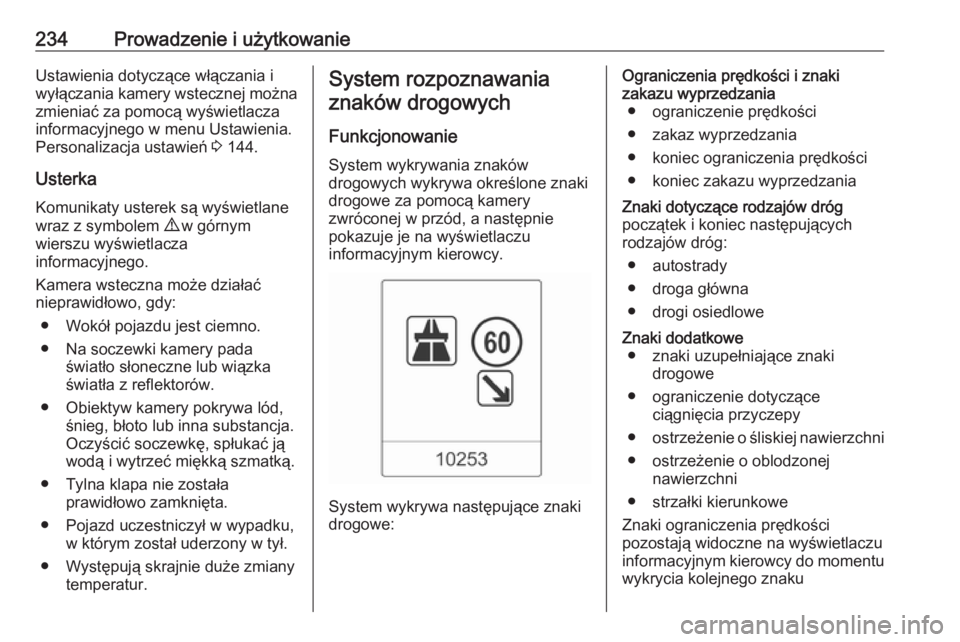

234Prowadzenie i użytkowanieUstawienia dotyczące włączania iwyłączania kamery wstecznej można
zmieniać za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 144.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Tylna klapa nie została prawidłowo zamknięta.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.System rozpoznawania
znaków drogowych
Funkcjonowanie System wykrywania znakówdrogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
początek i koniec następujących
rodzajów dróg:
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● strzałki kierunkowe
Znaki ograniczenia prędkości
pozostają widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku

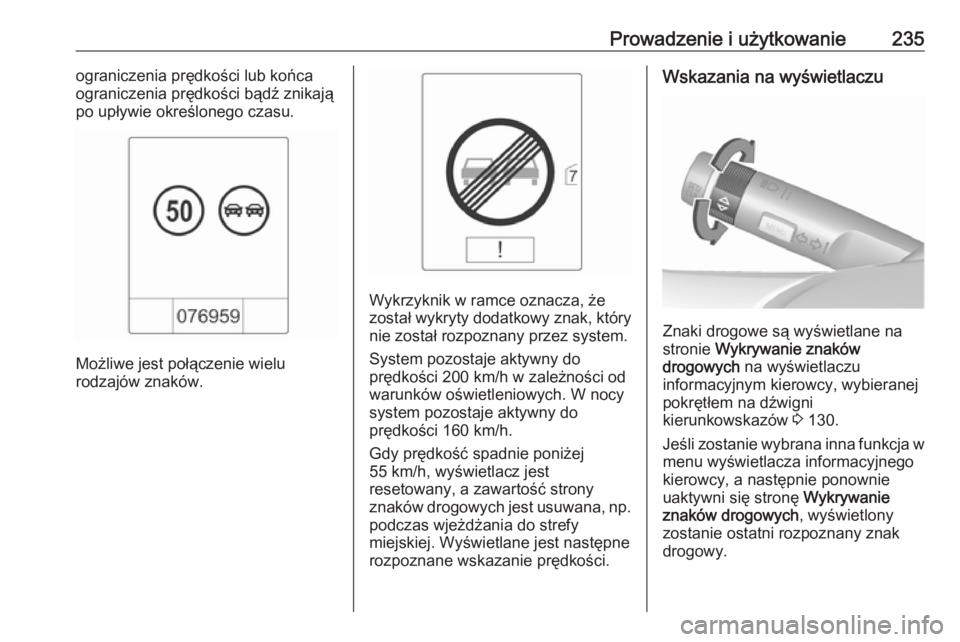

Prowadzenie i użytkowanie235ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Możliwe jest połączenie wielu
rodzajów znaków.
Wykrzyknik w ramce oznacza, że
został wykryty dodatkowy znak, który nie został rozpoznany przez system.
System pozostaje aktywny do
prędkości 200 km/h w zależności od
warunków oświetleniowych. W nocy
system pozostaje aktywny do
prędkości 160 km/h.
Gdy prędkość spadnie poniżej
55 km/h, wyświetlacz jest
resetowany, a zawartość strony
znaków drogowych jest usuwana, np.
podczas wjeżdżania do strefy
miejskiej. Wyświetlane jest następne
rozpoznane wskazanie prędkości.
Wskazania na wyświetlaczu
Znaki drogowe są wyświetlane na
stronie Wykrywanie znaków
drogowych na wyświetlaczu
informacyjnym kierowcy, wybieranej
pokrętłem na dźwigni
kierunkowskazów 3 130.
Jeśli zostanie wybrana inna funkcja w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę Wykrywanie
znaków drogowych , wyświetlony
zostanie ostatni rozpoznany znak
drogowy.

236Prowadzenie i użytkowaniePo usunięciu przez system
zawartości strony znaków
drogowych, wyświetlany jest
następujący symbol:
Zawartość strony znaków drogowych można również skasować podczas
jazdy poprzez naciśnięcie i
przytrzymanie SET/CLR na dźwigni
kierunkowskazów.
Funkcja wyświetlania chwilowego
Znaki ograniczenia prędkości i
zakazu wyprzedzania wyświetlają się jako okna podręczne na każdej
stronie wyświetlacza informacyjnego
kierowcy.Funkcję wyświetlania chwilowego
można zdezaktywować na stronie
znaków drogowych, naciskając
SET/CLR na dźwigni
kierunkowskazów.

Prowadzenie i użytkowanie237Po wyświetleniu strony Ustawienia
należy wybrać Wyłącz w celu
dezaktywacji funkcji wyświetlania
chwilowego. W celu ponownej
aktywacji wybrać Włącz. Podczas
włączania zapłonu funkcja
wyświetlania chwilowego jest
dezaktywowana.
Wskazania chwilowe są widoczne na
wyświetlaczu informacyjnym
kierowcy przez około 8 sekund.
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, gdy:
● Obszar szyby przedniej, gdzie umiejscowiona jest kamera, jest
zabrudzony.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne lub cień. W takiej sytuacji nawyświetlaczu informacyjnym
kierowcy widoczny jestkomunikat Sys. wykrywania
znaków drogow. niedostępny -
zła pogoda .
● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen).Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● Brak włączonego kierunkowskazu.
● Brak ruchu pedału hamulca.

238Prowadzenie i użytkowanie● Brak aktywnego naciskaniapedału przyspieszenia lub brak
przyspieszania.
● Brak aktywnego kierowania.
Jeśli kierowca jest aktywny, nie
zostanie włączone ostrzeżenie.
Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
przycisku informuje, że system jest
włączony. Gdy lampka kontrolna ) w
zespole wskaźników pali się na
zielono, system jest gotowy do pracy.
System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.
Wyłączanie
Aby wyłączyć system, nacisnąć ) –
dioda w przycisku zgaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
● Przednia szyba nie jest czysta.
● Występują złe warunki atmosferyczne jak silny deszcz,śnieg, bezpośrednie światło
słoneczne lub cień.
System nie działa, gdy nie są
wykrywane żadne oznaczenia pasa
ruchu.
