2016 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

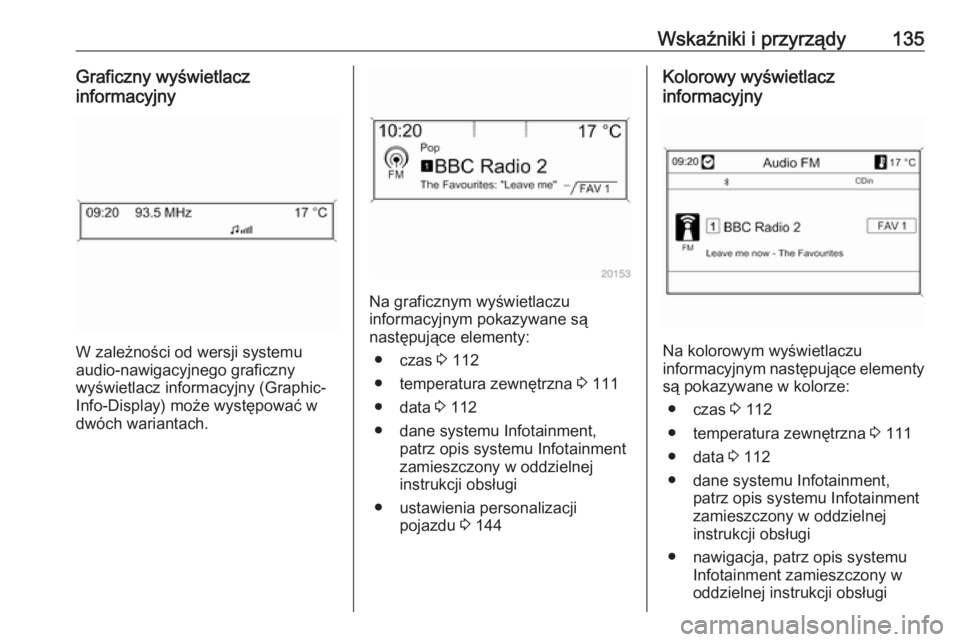

Wskaźniki i przyrządy135Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
audio-nawigacyjnego graficzny
wyświetlacz informacyjny (Graphic-
Info-Display) może występować w
dwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 112
● temperatura zewnętrzna 3 111
● data 3 112
● dane systemu Infotainment, patrz opis systemu Infotainmentzamieszczony w oddzielnej
instrukcji obsługi
● ustawienia personalizacji pojazdu 3 144
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 112
● temperatura zewnętrzna 3 111
● data 3 112
● dane systemu Infotainment, patrz opis systemu Infotainmentzamieszczony w oddzielnej
instrukcji obsługi
● nawigacja, patrz opis systemu Infotainment zamieszczony woddzielnej instrukcji obsługi

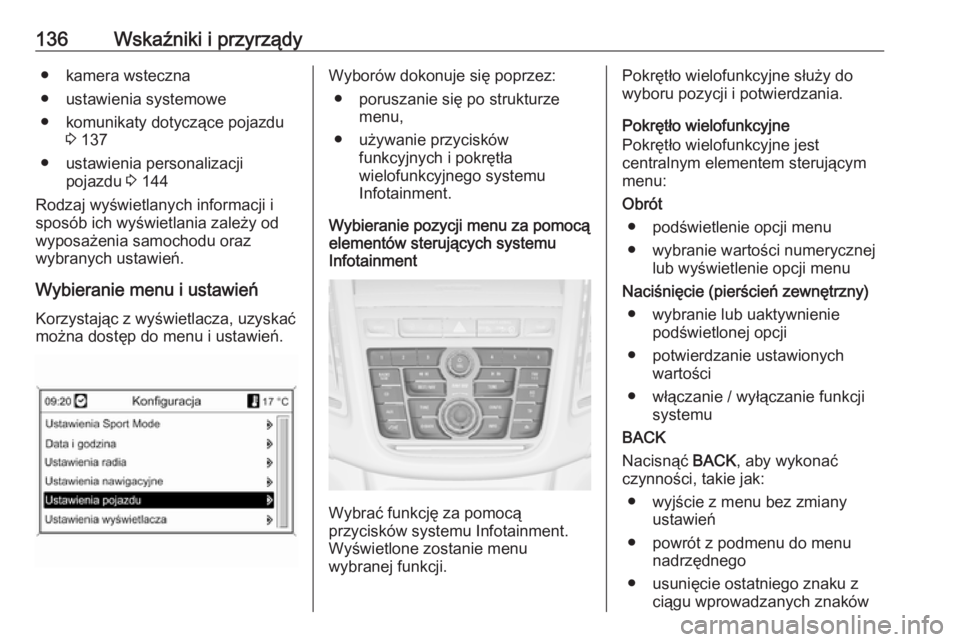

136Wskaźniki i przyrządy● kamera wsteczna
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 137
● ustawienia personalizacji pojazdu 3 144
Rodzaj wyświetlanych informacji i
sposób ich wyświetlania zależy od
wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.Wyborów dokonuje się poprzez:
● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót ● podświetlenie opcji menu
● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny)
● wybranie lub uaktywnienie podświetlonej opcji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znaków

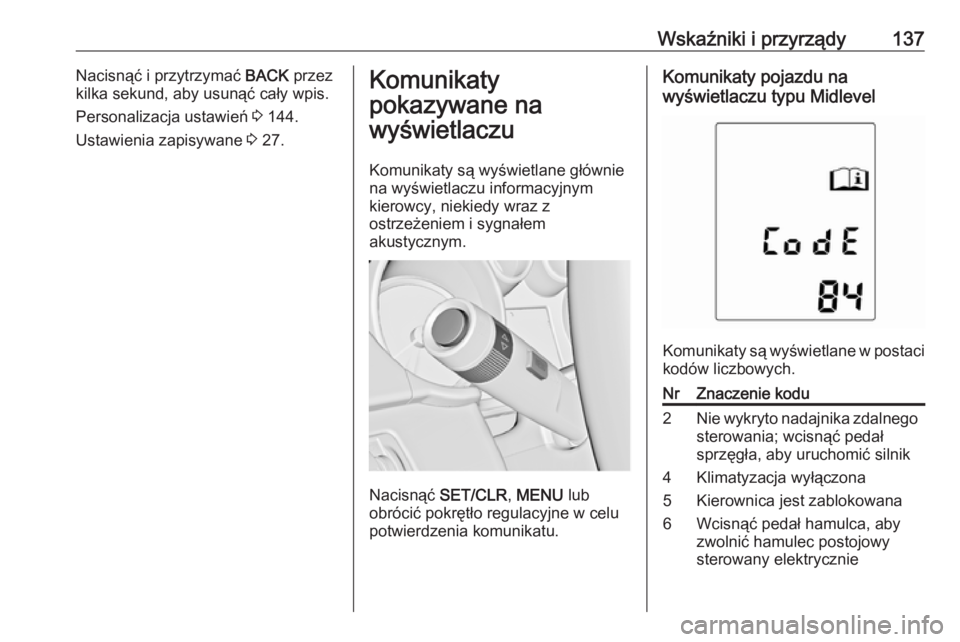

Wskaźniki i przyrządy137Nacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 144.
Ustawienia zapisywane 3 27.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby uruchomić silnik4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie

138Wskaźniki i przyrządyNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, anastępnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnejNrZnaczenie kodu25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepy35Wymienić baterię nadajnika
zdalnego sterowaniaNrZnaczenie kodu48Oczyścić czujniki systemu
monitorowania martwego pola
w lusterkach49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18856Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażera61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach

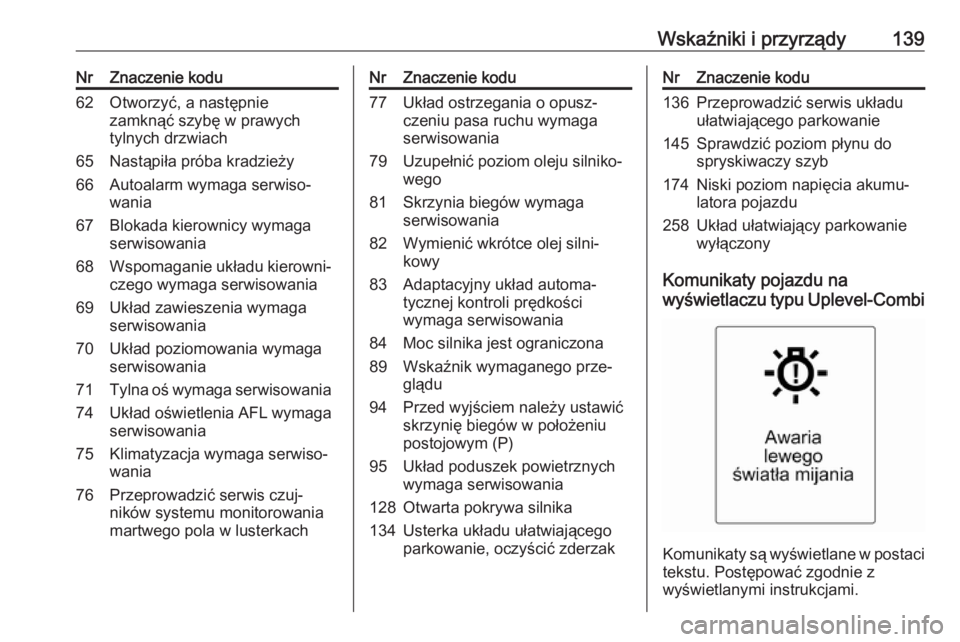

Wskaźniki i przyrządy139NrZnaczenie kodu62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐
czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga
serwisowania75Klimatyzacja wymaga serwiso‐
wania76Przeprowadzić serwis czuj‐
ników systemu monitorowania
martwego pola w lusterkachNrZnaczenie kodu77Układ ostrzegania o opusz‐
czeniu pasa ruchu wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐ tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnika134Usterka układu ułatwiającego
parkowanie, oczyścić zderzakNrZnaczenie kodu136Przeprowadzić serwis układu
ułatwiającego parkowanie145Sprawdzić poziom płynu do
spryskiwaczy szyb174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączony
Komunikaty pojazdu na
wyświetlaczu typu Uplevel-Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.

140Wskaźniki i przyrządyW ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
● komunikaty serwisowe
● poziom płynów
● autoalarmu
● hamulce
● systemy wspomagania kierowcy ● układy kontroli jazdy
● ogranicznik prędkości
● automatyczna kontrola prędkości
● adaptacyjny układ automatycznej kontroli prędkości
● ostrzeżenie o zderzeniu czołowym
● system hamowania ograniczający skutki kolizji
● układy ułatwiające parkowanie
● oświetlenie, wymiana żarówek
● system adaptacyjnego oświetlenia drogi
● układ wycieraczek i spryskiwaczy
● drzwi, szyby● system monitorowania martwego
pola w lusterkach
● system rozpoznawania znaków drogowych
● system ostrzegania o opuszczeniu pasa ruchu
● nadajnik zdalnego sterowania
● pasy bezpieczeństwa
● poduszki powietrzne
● silnik i skrzynia biegów
● ciśnienie powietrza w oponach ● filtr cząstek stałych w silniku wysokoprężnym 3 188
● stan akumulatora pojazdu
● selektywna redukcja katalityczna, wodny roztwór
mocznika (DEF), AdBlue 3 189Komunikaty pojazdu na
kolorowym wyświetlaczu
informacyjnym
Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.
Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie
jazdy w następujących
sytuacjach
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.

Wskaźniki i przyrządy141● Pasy bezpieczeństwa nie sązapięte,
● któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
● przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym,
● adaptacyjny układ automatycznej kontroli prędkościsamoczynnie się wyłączył,
● pojazd nadmiernie zbliżył się do pojazdu poprzedzającego,
● przekroczono ustawioną prędkość lub ograniczenie
prędkości,
● na wyświetlaczu informacyjnym kierowcy występuje komunikat
lub kod ostrzegawczy,
● układ ułatwiający parkowanie wykrył przeszkodę,
● nastąpiła niezamierzona zmiana pasa ruchu,
● wybrano bieg wsteczny, gdy wysunięty jest tylny system
transportowy,● filtr cząstek stałych osiągnął maksymalny poziom
napełnienia.
● Konieczne jest uzupełnienie AdBlue.
Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje
● pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez funkcję Autostop
● jeśli drzwi kierowcy zostaną otwarte.
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy lub kod ostrzegawczy
174.1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznej
jazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bez
przerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.

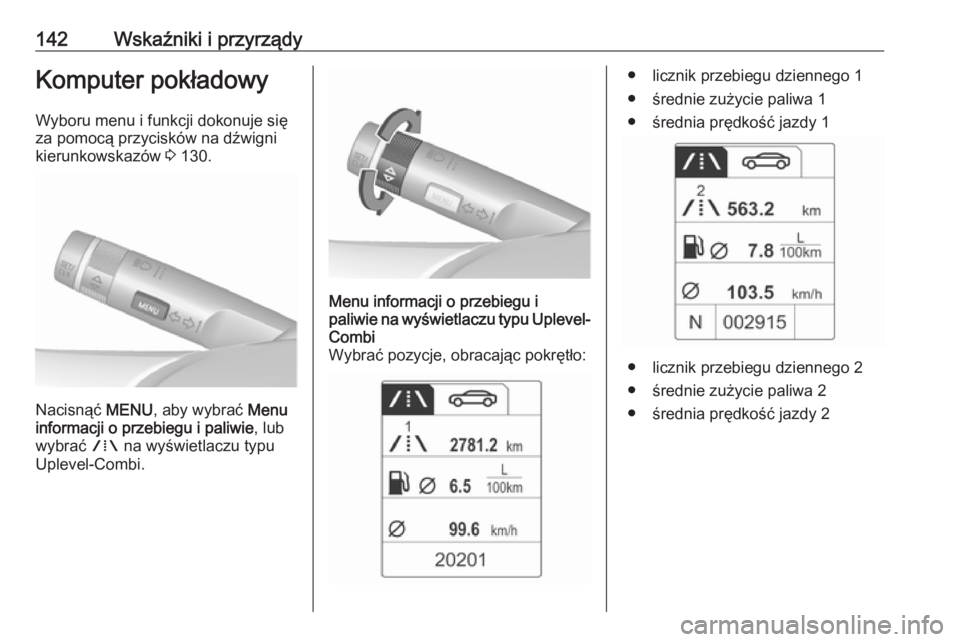

142Wskaźniki i przyrządyKomputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 130.
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
Menu informacji o przebiegu i
paliwie na wyświetlaczu typu Uplevel-
Combi
Wybrać pozycje, obracając pokrętło:● licznik przebiegu dziennego 1
● średnie zużycie paliwa 1
● średnia prędkość jazdy 1
● licznik przebiegu dziennego 2
● średnie zużycie paliwa 2
● średnia prędkość jazdy 2
