Strumenti e comandi95
Sul Visualizzatore Deluxe o Deluxe
Combi, la durata residua dell'olio
viene visualizzata nel Menu
informazioni veicolo .
Sul Visualizzatore di livello medio, la
durata residua dell'olio viene visualiz‐
zata nel I. L'accensione deve es‐
sere inserita a motore spento.
Il menu e la funzione possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Per visualizzare la durata residua del‐ l'olio motore:Premere MENU per selezionare
Menu informazioni veicolo .
Ruotare la manopola di regolazione per selezionare Vita utile residua olio .
Per consentire un funzionamento cor‐
retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Premere SET/CLR per reimpostare.
L'accensione deve essere inserita a motore spento.
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto o un codice di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 105.
Informazioni di manutenzione 3 235.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base agli allestimenti.
All'inserimento dell'accensione, gran parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐
portantegiallo:avvertenza, informazioni, guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

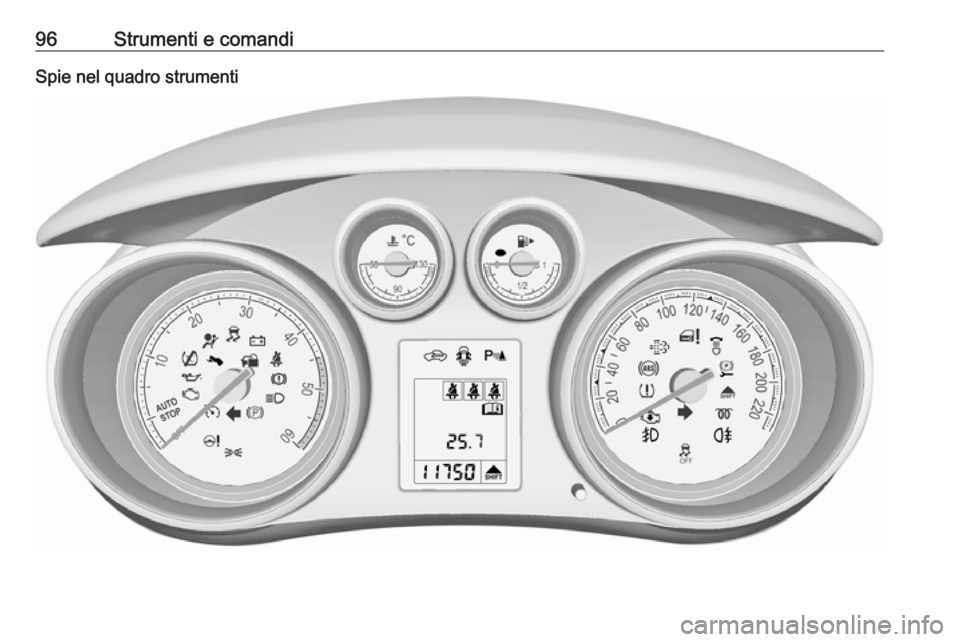

96Strumenti e comandiSpie nel quadro strumenti

Strumenti e comandi97Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 98XSegnalazione cintura di sicu‐
rezza non allacciata 3 98vAirbag e pretensionatori delle
cinture di sicurezza 3 98VDisattivazione dell'airbag
3 99pSistema di ricarica 3 99ZSpia MIL 3 99gCercare subito assistenza
3 99RImpianto freni e frizione 3 100-Azionare il pedale 3 100mFreno di stazionamento elet‐
trico 3 100jGuasto del freno di staziona‐
mento elettrico 3 100uSistema di antibloccaggio
(ABS) 3 101[Passaggio alla marcia supe‐
riore 3 101cSterzo a sforzo variabile
3 101rSistema di ausilio al parcheggio
ad ultrasuoni 3 101nControllo elettronico della stabi‐
lità disinserito 3 101bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 101kSistema di controllo della
trazione disattivo 3 102!Preriscaldamento 3 102%Filtro antiparticolato 3 102wSistema di monitoraggio della
pressione dei pneumatici
3 102IPressione dell'olio motore
3 102iLivello basso del carburante
3 103dDispositivo elettronico di bloc‐
caggio motore 3 103#Potenza ridotta del motore
3 1038Luci esterne 3 103CAbbaglianti 3 103fFari autoadattativi 3 103>Fendinebbia 3 104rRetronebbia 3 104

98Strumenti e comandimControllo automatico della velo‐
cità di crociera 3 104hPortiera aperta 3 104^Bloccaggio automatico delle
portiere 3 104
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐
gli indicatori di direzione o al rispettivo fusibile, guasto all'indicatore di dire‐zione del rimorchio.
Sostituzione delle lampadine 3 191,
fusibili 3 202.
Indicatori di direzione 3 130.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza sia stata allacciata.
Allacciare la cintura di sicurezza
3 48.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:
Lampeggiante
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 48.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐
tensionatori delle cinture di sicurezza
potrebbero non attivarsi in caso di in‐
cidente.

Strumenti e comandi99Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 46, 3 50.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.

100Strumenti e comandiIl veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 110.
Impianto freni e frizione
Livello del liquido dei freni e della
frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 188.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso Il pedale del freno deve essere pre‐muto per rilasciare il freno di stazio‐
namento elettrico 3 161.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Stop-start
3 151.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 150.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico èazionato 3 161.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di
resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso
Il freno di stazionamento elettrico fun‐ ziona con prestazioni ridotte 3 161.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

Strumenti e comandi1019Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 160.
Passaggio alla marcia superiore
[ si illumina di verde quando il pas‐
saggio alla marcia superiore è consi‐
gliabile per motivi di riduzione del
consumo di carburante.
Su veicoli con Visualizzatore Deluxe
o Visualizzatore Deluxe Combi,
[ con il numero della marcia sugge‐
rita viene visualizzato nella riga bassa del Driver Information Centre.
Sterzo a sforzo variabile
Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile.
Questo può determinare uno sforzo
per lo sterzo maggiore o minore. Ri‐
volgersi ad un'officina.
Sistema Start-stop 3 151.
Sistema di ausilio al parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppureinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐ nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 166.
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.

102Strumenti e comandiAccesoSi è verificato un guasto nel sistema.È possibile continuare il viaggio, tut‐ tavia, a seconda delle condizioni delmanto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità 3 163, Sistema di controllo della tra‐
zione 3 162.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando la temperatura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐
lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso
Il filtro antiparticolato è pieno. Avviare il processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 154.
Sistema Stop-start 3 151.Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 211.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
