176 Starostlivosťo vozidlo
Predné ukazovatele
smeru
1. Otočte držiakomžiarovky
doľava a vyberte ho.
2. Otáčajte žiarovkou doľava a
vyberte ju z objímky žiarovky.
3. Vymeňte žiarovku.
4. Vložte objímku žiarovky do
reflektora a otočte ňou
doprava.
Zadné svetlá
Zadné svetlá, smerovky,
brzdové svetlá a svetlo pri
cúvaní
1. Odskrutkujte obidve skrutky.
2. Zložte zostavu zadných svetiel.
Dbajte, aby izolácia kábla
zostala na mieste.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 177
3. Zadné svetlá / brzdové
svetlá (1)
Smerové svetlo (2)
Pomocné zadné svetlá (3)
Svetlo pri cúvaní (strana spolu-
jazdca) / zadné hmlové svetlo
(strana vodiča) (4).4. Otočte držiakom žiarovky proti
smeru hodinových ručičiek.
5. Vytiahnite žiarovku. Zľahka
zatlačte žiarovku do objímky,
otočte ju proti smeru hodino-
vých ručičiek, vyberte a
vymeňte žiarovku.
6. Pripojte držiak žiaroviek do
zostavy koncových svetiel a
zaskrutkujte ho.
Pripojte konektor. Namontujte
zostavu koncových svetiel do
karosérie a zaskrutkujte
skrutky. Zatvorte a zaistite
kryty.
7. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Bočné ukazovatele smeru
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
178 Starostlivosťo vozidlo

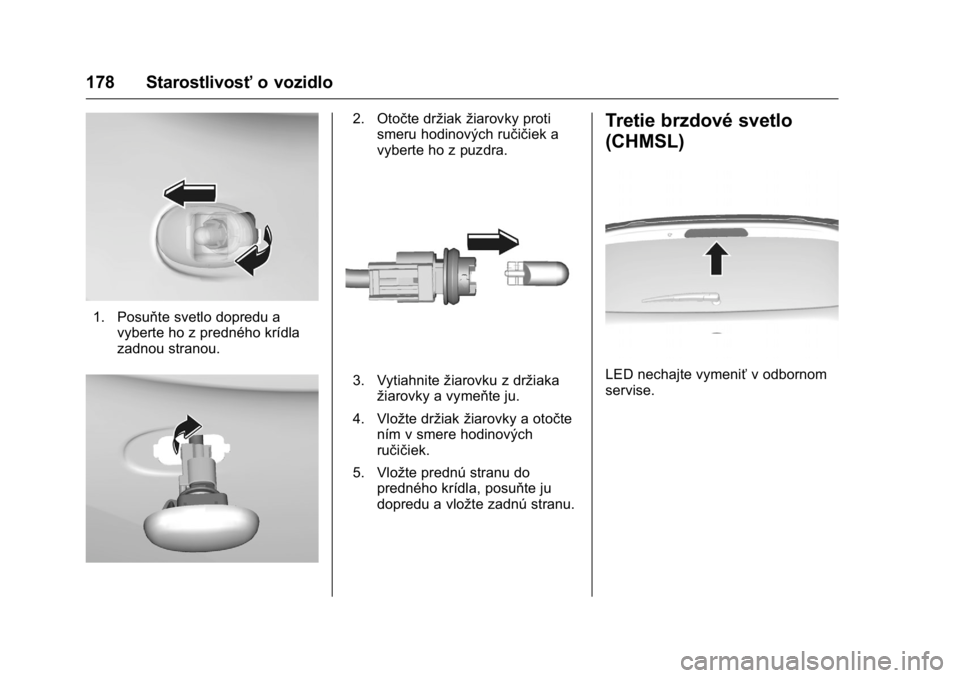

1. Posuňte svetlo dopredu a
vyberte ho z predného krídla
zadnou stranou.
2. Otočte držiak žiarovky proti
smeru hodinových ručičiek a
vyberte ho z puzdra.
3. Vytiahnite žiarovku z držiaka
žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte
ním v smere hodinových
ručičiek.
5. Vložte prednú stranu do predného krídla, posuňte ju
dopredu a vložte zadnú stranu.
Tretie brzdové svetlo
(CHMSL)
LED nechajte vymeniť v odbornom
servise.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 179
Osvetlenie EŜŦV
1. Odskrutkujte obidve skrutky.
2. Vytiahnite teleso žiarovky
smerom dole. Neťahajte za
vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z objímky a
vymeňte žiarovku.
4. Vložte objímku žiarovky do
telesa žiarovky a otočte ňou v
smere hodinových ručičiek.
5. Vložte objímku žiarovky a
pripevnite ju pomocou skrut-
kovača.
Osvetlenie interiéru
Stropné svetlá
1. Ak chcete lampu odmontovať,
vypáčte ho plochým skrutko-
vačom na strane, ktorá je
vzdialenejšia od spínača.
(Dbajte na to, aby ste
nepoškriabali povrch.)
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte svietidlo späť.
Svetlo batožinového priestoru
1. Vypáčte žiarovku pomocou
skrutkovača.
2. Vytiahnite žiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte lampu.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
180 Starostlivosťo vozidlo
Elektrický systém
Poistky
Údaje na náhradnej poistke sa
musia zhodovaťs údajmi na
chybnej poistke. Vo vozidle sa
nachádzajú tri poistkové skrinky:
. Vľavej prednej časti motorového
priestoru
. U vozidiel s ľavostranným
riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou odkla-
dacou skrinkou
. Za krytom na ľavej strane batoži-
nového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami. Poistky je možné zasunúť
aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže nachá-
dzaťv poistkovej skrinke v
motorovom priestore.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 181
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednejčasti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to
spôsobiť poruchy.
ŜŦ. Obvod
1 Západka zadných výklopných dverí

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
182 Starostlivosťo vozidlo
2–
3 Zadné odhmlievanie
4 Ohrievač vonkajšieho
spätného zrkadla
5 Strešné okno
6 Riadiaci modul prevodovky s plynule meniteľným
prevodom
7 Senzor hmotnostného prietoku vzduchu
8 ŜŦerpadlo nezávislého
kúrenia
9 Ventil protiblokovacieho brzdového systému
10 Ovládanie regulovaného napätia
11 Spätná kamera
12 –
13 –
14 Riadiaci modul motora/ riadiaci modul prevodovky
15 Riadiaci modul vstrekovania paliva / štartér
16 Motor palivového čerpadla17 Ovládací modul motora1
18 Ovládací modul motora2
19 Vstrekovač, zapaľovanie
20 Klimatizácia
21 Inteligentný snímač
akumulátora
22 Elektrický zámok stĺpika riadenia
23 Ventilátor chladenia, nízka rýchlosť
24 –
25 Spínač vonkajšieho
spätného zrkadla
26 Riadiaci modul motora / modul automatizovanej
mechanickej prevodovky
27 Solenoid vetrania kanistra
28 Spínač brzdového pedála
29 Pomocné snímanie spolujazdca
30 Motor pre nastavenie sklonu svetlometov
31 Klaksón
32 Predná hmlovka 33 Diaľkové svetlo vľavo
34 Diaľkové svetlo vpravo
35
–
36 Motor zadného stierača
37 Ľavý svetlomet s natáčaním
do zákruty
38 Motor čerpadla ostrekovača
39 Pravý svetlomet s natáčaním do zákruty
40 –
41 –
42 Štartér 2
43 Elektrické centrum so spojovacím vedením v
paneli
44 Automatizovaná mechanická prevodovka
45 Štartér 1
46 ŜŦerpadlo protiblokovacieho
brzdového systému
47 Vysokorýchlostný chladiaci ventilátor
48 Motor predného stierača

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 183
49 Príslušenstvo / napájanie
RAP pre elektrické centrum
so spojovacím vedením v
paneli
Poistková skriňa prístro-
jovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku
nadol a vyberte.
ŜŦ. Obvod
1 Onstar
2 Modul HVAC 3 Prístrojový panel
4 Riadiaci modul prevodovky
s plynule meniteľným
prevodom
5 Rádio
6 Riadiaci modul pre karosériu 1 (CVT stop a
štart)
7 Upozornenie na bočný mŕtvy uhol / zadný
parkovací asistent
8 Pripojenie dátového spoja
9 Elektrický zámok stĺpika riadenia
10 Modul pre snímanie a diagnostiku
11 DC-DC menič
12 –
13 Elektronický mýtny systém
14 Lineárny napájací modul
15 Bezkľúčový vstup a bezkľúčový štart
