184 Auton hoito
mahdollisesti ohjelmoitava uudel-
leen ja autoon on ehkä tehtävä
muita muutoksia.
Jos autoon jälkiasennetaan toisen
rengaskoon renkaat, rengaspaine-
tarra on vaihdatettava.
{Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja
mitätöidä auton tyyppihyväk-
synnän.
Pölykapselit
Autossa on käytettävä tehtaan
kyseiselle autolle hyväksymiä
pölykapseleita ja renkaita, jotka
soveltuvat kaikille käytettäville
vanne- ja rengasyhdistelmille.
Jos käytetään muita kuin valmis-
tajan hyväksymiä pölykapseleita ja
renkaita, renkaissa ei saa olla
vanteen suojareunaa.
Pölykapselit eivät saa haitata
jarrujen jäähdytystä.
{Varoitus
Väärän tyyppisten renkaiden tai
pölykapseleiden käyttö voi johtaa
yllättävään rengaspaineen häviä-
miseen ja siten onnettomuuteen.
Lumiketjut
Lumiketjuja saa käyttää vain etupyö-
rissä.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan
kulutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan
lukien ketjulukko).
{Varoitus
Vaurio voi johtaa rengasrikkoon.
Lumiketjuja saa käyttää vain koon
165/65 R14 renkaissa.
Lumiketjuja ei saa käyttää kokojen
185/55 R15 ja 195/45 R16
renkaissa.
Lumiketjuja ei saa käyttää tilapäis-
varapyörässä.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor-
jaussarjan avulla.
Älä poista vierasta esinettä
renkaasta.
Rengasvaurioita, jotka ovat yli 4
mm:n suuruisia tai sijaitsevat
vanteen lähellä renkaan sivusei-
nässä, ei voida korjata renkaankor-
jaussarjalla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 185
{Varoitus
Älä aja yli 80 km/h nopeudella.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru.
Käsivaihteistossa kytke ykkösvaihde
tai peruutusvaihde.
Renkaanpaikkaussarja sijaitsee
tavaratilassa lattian päällisen alla
olevassa työkalulokerikossa. 1. Avaa säilytyslokero.
2. Ota esiin kompressori ja tiivis- tysainepullo.
3. Poista sähköjohto (1) jailmaletku (2) kompressorin
alapuolella olevista säilytyslo-
keroista.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
186 Auton hoito
4. Kompressorin kytkin on asetet-tava asentoon
9.
5. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
6. Liitä kompressorin pistoke lisävarustepistorasiaan (pisto-
rasia tai savukkeensytyttimen
liitäntä.)
Suosittelemme antamaan
moottorin käydä, jotta akku ei
purkautuisi.
7. Asenna tiivisteainepullo kompressorissa olevaan
pitimeen.
Aseta kompressori renkaan
lähelle siten, että tiivisteaine-
pullo on pystyssä.
8. Avaa viallisen renkaan venttiili-hattu.
9. Ruuvaa täyttöletku rengasvent- tiiliin.
10. Aseta kompressorin keinu- kytkin asentoon I. Rengas
täyttyy tiivisteaineella.
11. Kompressorin painemittari näyttää lyhyesti enintään 6
baaria tiivistysainepullon
tyhjentyessä (n. 30 sekuntia).
Sitten paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Sen jälkeen
rengas täytetään ilmalla.
13. Rengaspaineen tulee noustaohjeiden mukaiseksi (noin 2,4
baariin) 10 minuutin kuluessa.
Kun paine on oikea, kytke
kompressori pois päältä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 187
Jos ohjeen mukaista rengas-
painetta ei saavuteta 10
minuutin kuluessa, irrota
renkaankorjaussarja. Siirrä
autoa renkaan yhden
kierroksen verran.
Kytke renkaankorjaussarja
uudelleen ja jatka täyttöä 10
minuuttia. Jos ohjeen mukaista
rengaspainetta ei edelleenkään
saavuteta, rengas on vaurioi-
tunut liian pahasti. Ota yhteyttä
korjaamoon.
Poista liika rengaspaine paine-
mittarin yläpuolella olevalla
painikkeella.
Älä käytä kompressoria 10
minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitus-
sakaraa ja vedä tiivistysaine-
pullo pois pitimestä. Ruuvaa
renkaantäyttöletku tiivistysaine-
pullon vapaaseen liitäntään.
Silloin tiivistysaine ei
vuoda ulos.
Säilytä renkaankorjaussarja
takaluukussa. 15. Pyyhi pois mahdollisesti ulos
valunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mukana toimitettu muistutus-
tarra kuljettajan näkökenttään.
Tarraan on merkitty suurin
sallittu ajonopeus (noin 80
km/h).
17. Jatka ajoa heti, jotta tiivistys-aine jakautuu renkaaseen
tasaisesti. Kun olet ajanut noin
10 km (kuitenkin enintään 10
minuuttia), pysähdy ja tarkista
rengaspaineet. Ruuvaa sitä varten ilmaletku suoraan
renkaan venttiiliin ja kompres-
soriin.
Jos rengaspaine on yli 1,3
baaria, korjaa se ohjearvoon
(noin 2,4 baaria).
Toista toimenpidettä, kunnes
painehäviötä ei enää ilmene.
Jos rengaspaine on laskenut
alle 1,3 baariin, autoa ei saa
enää käyttää. Ota yhteyttä
korjaamoon.
18. Säilytä renkaankorjaussarja takaluukussa.
Huom.
Korjatun renkaan ajokäytös muuttuu
merkittävästi huonommaksi,
vaihdata siksi rengas uuteen.
Jos kuuluu outoja ääniä tai
kompressori kuumenee, kytke se
pois päältä ainakin 30 minuutin
ajaksi.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi paikkausainepullon
säilytystiedot.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
188 Auton hoito
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo soveltuvien
määräysten mukaisesti.
Kompressoria ja paikkausainetta
voidaan käyttää n. -30~70 °C:n
(-22~158 °F) lämpötiloissa.
Renkaan vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Tee seuraavat valmistelut ja
noudata seuraavia ohjeita:
.Pysäköi auto vaakasuoralle ja
pitävälle alustalle. Aseta
etupyörät suoraanajoasentoon.
. Kytke seisontajarru.
Käsivaihteistossa kytke ykkös-
vaihde tai peruutusvaihde.
. Ota varapyörä esiin.
Katso "Tilapäisvarapyörä"
kohdasta Vararengas 0190
ii.
. Vaihda aina vain yksi pyörä
kerrallaan. .
Käytä nosturia vain pyörän
vaihtamiseen rengasrikkotapauk-
sessa, älä talvi- tai kesären-
kaiden vaihtoon. Auton nosturi
on huoltovapaa.
. Maan ollessa pehmeä aseta
nosturin alle tukeva aluskappale
(enint. 1 cm/0,4 tuuman
paksuinen). Ota raskaat esineet
pois auton sisältä, ennen kuin
nostat autoa nosturilla.
. Nosturin varassa olevassa
autossa ei saa olla ihmisiä tai
eläimiä.
. Älä ryömi nosturin varassa
olevan auton alle.
. Älä käynnistä moottoria auton
ollessa nosturin varassa.
. Puhdista pyöränmutterit ja
kierteet ennen pyörän
asennusta.
Älä rasvaa pyöränpultteja,
pyöränmuttereita tai kartiomutte-
reita.
Pyörän vaihto
Tee seuraavat valmistelut ja
noudata seuraavia ohjeita: .
Pysäköi auto vaakasuoralle ja
pitävälle alustalle. Aseta
etupyörät suoraanajoasentoon.
. Kytke seisontajarru ja ykkös- tai
peruutusvaihde tai siirrä valinta-
vipu asentoon P.
. Vaihda aina vain yksi pyörä
kerrallaan.
. Käytä nosturia vain pyörän
vaihtamiseen rengasrikkotapauk-
sessa, älä talvi- tai kesären-
kaiden vaihtoon.
. Auton nosturi on huoltovapaa.
. Pehmeällä alustalla aseta
nosturin alle enintään 1 cm:n
paksuinen tukeva aluskappale.
. Ota raskaat esineet pois auton
sisältä, ennen kuin nostat autoa
nosturilla.
. Nosturin varassa olevassa
autossa ei saa olla ihmisiä tai
eläimiä.
. Älä ryömi nosturin varassa
olevan auton alle.
. Älä käynnistä moottoria auton
ollessa nosturin varassa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 189
.Puhdista pyöränmutterit ja
kierteet puhtaalla liinalla ennen
pyörän asennusta.
{Varoitus
Älä rasvaa pyöränpultteja,
pyöränmuttereita tai kartiomutte-
reita.
1. Teräsvanteet:
Vedä pyöränsuojus irti.
Pulttien suojuksilla varus-
tetut kevytmetallivanteet:
Vapauta pyöränpulttien
suojukset ruuvitaltalla ja poista
ne. Pane vanteen ja ruuvitaltan
väliin suojaksi pehmeä riepu.
Keskisuojuksella varustetut
kevytmetallivanteet:
Aseta ulosvetäjä keskisuo-
juksen avoimeen aukkoon ja
vedä suojus irti vanteesta.
Auton työkalut
0Työkalut
0 177
ii.
2. Aseta pyöränavain varmistaen,
että se asettuu lujasti paikal-
leen, ja löysää jokaista pyörän-
pulttia puoli kierrosta.
Pyörät on saatettu suojata
lukkopulteilla. Näiden erikois-
pulttien löysäämiseksi on pultin
kantaan ensin kiinnitettävä
lukittuvien pyöränpulttien
sovitin ennen pyörän avaimen
asentamista. Sovitin sijaitsee
käsinelokerossa.3. Varmista, että nosturi on oikeinsijoitettu soveltuvan nosto-
kohdan alle.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
190 Auton hoito
4. Aseta nosturi oikeaan korkeu-teen. Aseta se suoraan nosto-
kohdan alle siten, että se ei
pääse liukumaan.
Kiinnitä nosturin kampi,
tarkista, että nosturi on kohti-
suorassa, ja kierrä kammesta,
kunnes pyörä on irti maasta.
5. Kierrä pyöränpultit irti.
6. Vaihda pyörä.
7. Kierrä pyöränpultit paikoilleen.
8. Laske auto alas.
9. Varmista, että auto on tukevasti paikallaan, ja kiristä pultit
yksitellen ristikkäisessä järjes-
tyksessä. Kiristysmomentti on
140 Nm.
10. Teräsvanteen pölykapselissa oleva venttiilin reikä on kohdis-
tettava renkaan venttiilin
kohdalle ennen asennusta.
Asenna pyöränpulttien
suojukset tai keskisuojus kevyt-
metallivanteeseen.
11. Asenna nostokohdan suojus. 12. Aseta ja kiinnitä säilytyspaik-
koihinsa vaihdettu pyörä, auton
työkalut ja lukittuvien pyörän-
pulttien sovitin .
13. Tarkista autoon asennetun pyörän rengaspaine ja pyörän-
pulttien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen
rengas ensi tilassa.
Nostokohta nostoalustaa
varten
Nostoalustan takimmainen varsi
alapalkin syvennyksen kohdalle
keskelle.
Nostoalustan etuvarren sijainti
alustassa.
Kapea vararengas
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä
poikkeava varapyörä, tämä pyörä
saatetaan luokitella tilapäisvarapyö-
räksi, jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä.
Käänny korjaamon puoleen sovel-
tuvan nopeusrajoituksen tarkistami-
seksi.
Varapyörässä on teräsvanne.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 191
Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät
tai jos muissa pyörissä on talvi-
renkaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata
viallinen rengas mahdolli-
simman pian.

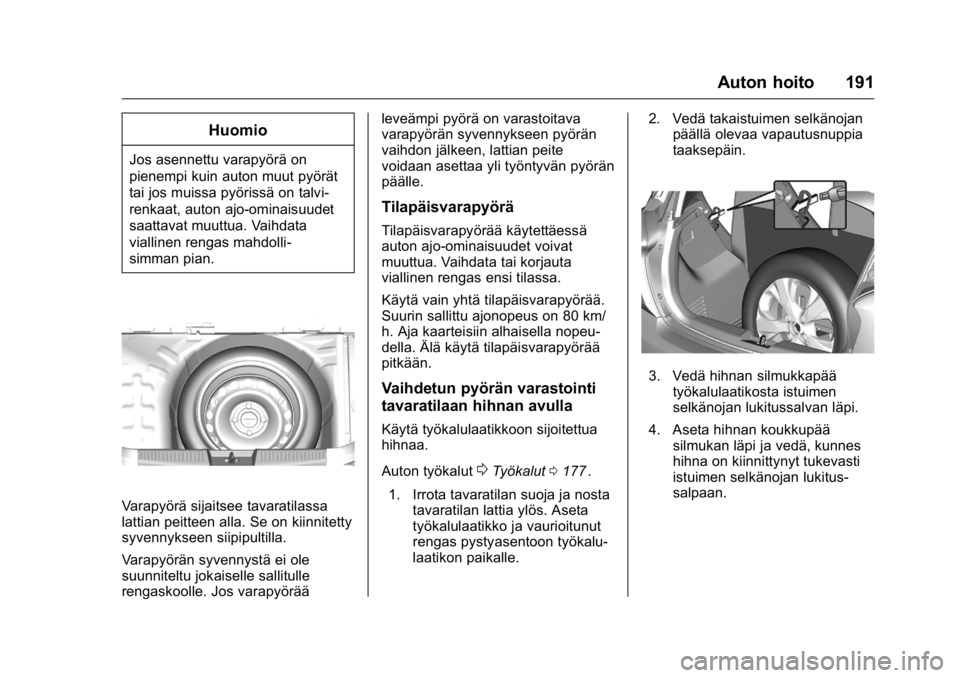

Varapyörä sijaitsee tavaratilassa
lattian peitteen alla. Se on kiinnitetty
syvennykseen siipipultilla.
Varapyörän syvennystä ei ole
suunniteltu jokaiselle sallitulle
rengaskoolle. Jos varapyörääleveämpi pyörä on varastoitava
varapyörän syvennykseen pyörän
vaihdon jälkeen, lattian peite
voidaan asettaa yli työntyvän pyörän
päälle.
Tilapäisvarapyörä
Tilapäisvarapyörää käytettäessä
auton ajo-ominaisuudet voivat
muuttua. Vaihdata tai korjauta
viallinen rengas ensi tilassa.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/
h. Aja kaarteisiin alhaisella nopeu-
della. Älä käytä tilapäisvarapyörää
pitkään.
Vaihdetun pyörän varastointi
tavaratilaan hihnan avulla
Käytä työkalulaatikkoon sijoitettua
hihnaa.
Auton työkalut
0Työkalut
0177ii.
1. Irrota tavaratilan suoja ja nosta tavaratilan lattia ylös. Aseta
työkalulaatikko ja vaurioitunut
rengas pystyasentoon työkalu-
laatikon paikalle. 2. Vedä takaistuimen selkänojan
päällä olevaa vapautusnuppia
taaksepäin.
3. Vedä hihnan silmukkapää
työkalulaatikosta istuimen
selkänojan lukitussalvan läpi.
4. Aseta hihnan koukkupää silmukan läpi ja vedä, kunnes
hihna on kiinnittynyt tukevasti
istuimen selkänojan lukitus-
salpaan.
