2016 OPEL KARL Ohjekirja (in Finnish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
24 Avaimet, ovet ja ikkunat

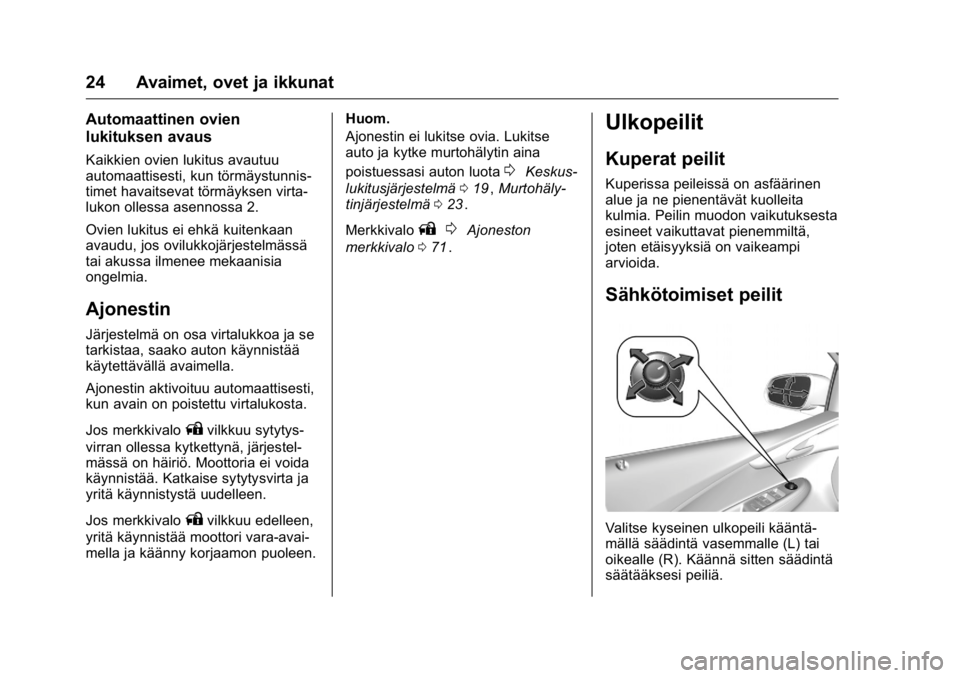

Automaattinen ovien
lukituksen avaus
Kaikkien ovien lukitus avautuu
automaattisesti, kun törmäystunnis-
timet havaitsevat törmäyksen virta-
lukon ollessa asennossa 2.
Ovien lukitus ei ehkä kuitenkaan
avaudu, jos ovilukkojärjestelmässä
tai akussa ilmenee mekaanisia
ongelmia.
Ajonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.
Ajonestin aktivoituu automaattisesti,
kun avain on poistettu virtalukosta.
Jos merkkivalo
Avilkkuu sytytys-
virran ollessa kytkettynä, järjestel-
mässä on häiriö. Moottoria ei voida
käynnistää. Katkaise sytytysvirta ja
yritä käynnistystä uudelleen.
Jos merkkivalo
Avilkkuu edelleen,
yritä käynnistää moottori vara-avai-
mella ja käänny korjaamon puoleen. Huom.
Ajonestin ei lukitse ovia. Lukitse
auto ja kytke murtohälytin aina
poistuessasi auton luota
0Keskus-
lukitusjärjestelmä 019
ii,Murtohäly-
tinjärjestelmä 023ii.
Merkkivalo
A 0Ajoneston
merkkivalo 071
ii.
Ulkopeilit
Kuperat peilit
Kuperissa peileissä on asfäärinen
alue ja ne pienentävät kuolleita
kulmia. Peilin muodon vaikutuksesta
esineet vaikuttavat pienemmiltä,
joten etäisyyksiä on vaikeampi
arvioida.
Sähkötoimiset peilit
Valitse kyseinen ulkopeili kääntä-
mällä säädintä vasemmalle (L) tai
oikealle (R). Käännä sitten säädintä
säätääksesi peiliä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Avaimet, ovet ja ikkunat 25
Asennossa 0 mitään peiliä ei ole
valittu.
Taittuvat peilit
Jalankulkijoiden turvallisuuden
vuoksi ulkopeilit kääntyvät normaa-
lista asennostaan, jos niihin
kohdistuu tarpeeksi suuri voima.
Peili palautetaan painamalla sen
koteloa hieman.
Lämmitettävät peilit
Käytetään painamalla=.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Sisätaustapeilit
Käsisäätöinen taustapeili
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa
olevaa vipua.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
26 Avaimet, ovet ja ikkunat
Ikkunat
Ikkunoiden manuaalinen
käyttö
Ovien ikkunoita voidaan käyttää
käsikammilla.
Sähkötoimiset ikkunat
{Varoitus
Ole varovainen käyttäessäsi
sähkötoimisia ikkunoita.
Loukkaantumisvaara erityisesti
lapsille.
Ole varovainen sulkiessasi
ikkunoita. Varmista, että mitään ei
jää väliin niiden liikkuessa.
Sähkökäyttöiset ikkunat voidaan
avata ja sulkea virtalukon ollessa
asennossa 2.Avaa ikkuna painamalla ja sulje se
vetämällä kyseisen ikkunan katkai-
sinta.
Käyttö
Avaa ikkuna painamalla kytkintä
alaspäin.
Sulje ikkuna nostamalla kytkintä.
Vapauta kytkin, kun ikkuna on
halutussa kohdassa.
Automaattinen avaus/sulke-
minen
Avaa ikkuna kokonaan automaatti-
sesti painamalla kytkin kokonaan
alas. Sulje ikkuna kokonaan
automaattisesti vetämällä kytkin
kokonaan ylös. Automaattitoimin-
nossa ikkuna avautuu tai sulkeutuu
kokonaan, vaikka vapautat
kytkimen.
Pysäyttääksesi ikkunan haluttuun
kohtaan sen liikkuessa paina tai
vedä kytkintä vastakkaiseen
suuntaan ja vapauta se.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Avaimet, ovet ja ikkunat 27
Turvatoiminto
Automaattinen nostotoiminto on
varmistettu turvatoiminnolla, joka
pysäyttää ja avaa uudelleen yli
puolivälin nousseen ikkunan, jos se
osuu esteeseen.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti
lyhyin aikavälein, niiden käyttö
katkaistaan joksikin aikaa.
Sähkötoimisten ikkunoiden
alustaminen
Jos ikkunoita ei voida sulkea
automaattisesti (esim. akun irtikyt-
kennän jälkeen),
aktivoi ikkunannostimet seuraavasti:1. Sulje ovet.
2. Kytke sytytysvirta.
3. Sulje ikkuna kokonaan ja vedä katkaisimesta vielä 2 sekuntia.
4. Toista kunkin ikkunan kohdalla.
Takaikkunoiden lapsilukitus
Paina kytkintävkytkeäksesi
sähkötoimiset takaikkunat pois
toiminnasta.
Aktivoi painamalla uudelleen
v.
Takalasin lämmitys
Käytetään painamalla+.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Häikäisysuojat
Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.
Jos häikäisysuojissa on peilit, niiden
suojusten on oltava kiinni ajon
aikana.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
28 Avaimet, ovet ja ikkunat
Katto
Kattoluukku
{Varoitus
Ole varovainen käyttäessäsi
kattoluukkua. Loukkaantumis-
vaara erityisesti lapsille.
Tarkkaile liikkuvia osia huolelli-
sesti käyttäessäsi niitä.
Varmista, että mitään ei jää väliin
niiden liikkuessa.
Kattoluukkua voidaan käyttää
sytytysvirran ollessa kytkettynä.
Nostaminen
Pidä kytkintä 1 painettuna, kunnes
kattoluukun takaosa nousee.
Avaaminen
Kun se on nostetussa asennossa,
paina kytkintä 1 ja vapauta se:
kattoluukku avautuu automaattisesti
kokonaan. Pysäytä liike ennen
pääteasentoa painamalla kytkintä
vielä kerran.
Sulkeminen
Pidä kytkintä 2 painettuna missä
tahansa kohdassa, kunnes katto-
luukku on kokonaan sulkeutunut.
Kytkimen vapauttaminen pysäyttää
liikkeen missä tahansa kohdassa.
Huom.
Jos katon päällä on vettä, kallista
kattoluukkua, anna veden valua pois
ja avaa kattoluukku sitten.
Älä kiinnitä kattoluukkuun tarroja.
Aurinkosuojarullaverho
Aurinkosuojaa käytetään käsin.
Sulje tai avaa aurinkosuojarulla-
verho liu'uttamalla sitä.
Kun kattoluukku on auki, aurinko-
suojarullaverho on aina avoinna.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Istuimet ja turvajärjestelmät 29
Istuimet ja turvajär-
jestelmät
Pääntuet
Pääntuet . . . . . . . . . . . . . . . . . . . . . . . 29
Etuistuimet
Istuimen asento . . . . . . . . . . . . . . . . 31
Istuimen säätö . . . . . . . . . . . . . . . . . 32
Lämmitettävät etuistuimet . . . . . . 33
Turvavyöt
Turvavyöt . . . . . . . . . . . . . . . . . . . . . . 33
Kolmipisteturvavyö . . . . . . . . . . . . . 35
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä . . . . . . . . . . 36
Etuturvatyynyjärjestelmä . . . . . . . 39
Sivuturvatyynyjärjestelmä . . . . . . 40
Turvatyynyverhojen järjes-telmä . . . . . . . . . . . . . . . . . . . . . . . . . 41
Turvatyynyn On-Off (päällä/pois) -kytkin . . . . . . . . . . . . . . . . . . . . . . . . 41
Lasten turvajärjestelmät
Lasten turvajärjestelmät . . . . . . . 42
Lasten turvaistuimen asennus-kohdat . . . . . . . . . . . . . . . . . . . . . . . . 44
Lasten ISOFIX-turvaistuinjärjes- telmät . . . . . . . . . . . . . . . . . . . . . . . . 46
Top-Tether-kiinnityssilmukat . . . . 48Pääntuet
Asento
{Varoitus
Aja vain pääntuen ollessa
oikeassa asennossa.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkille henkilöille
pääntuki tulee asettaa ylimpään ja
pienikokoiselle alimpaan
asentoonsa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
30 Istuimet ja turvajärjestelmät

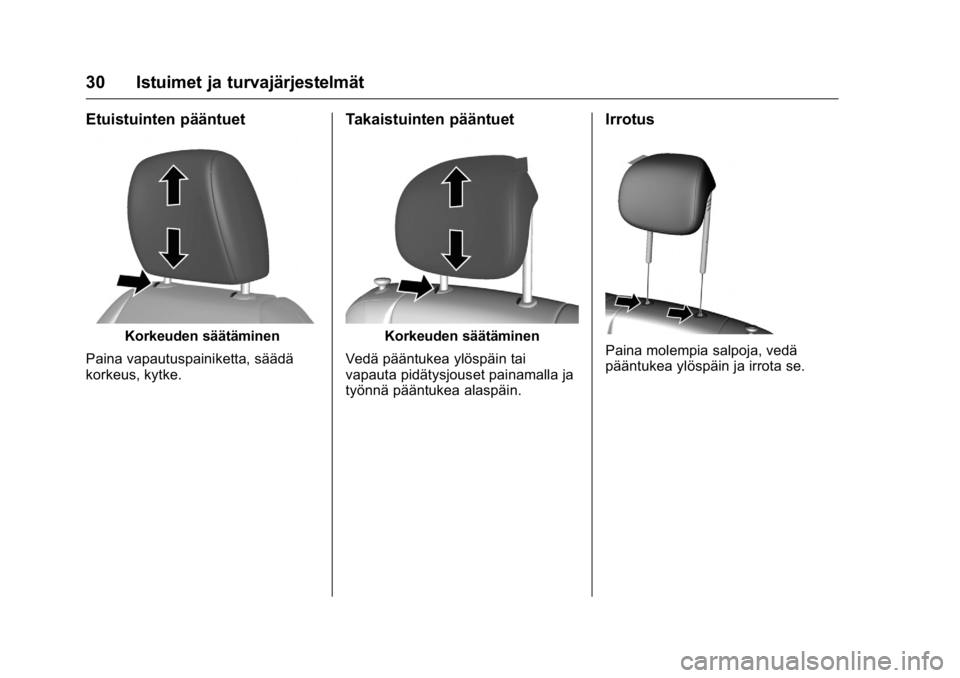

Etuistuinten pääntuet
Korkeuden säätäminen
Paina vapautuspainiketta, säädä
korkeus, kytke.
Takaistuinten pääntuet
Korkeuden säätäminen
Vedä pääntukea ylöspäin tai
vapauta pidätysjouset painamalla ja
työnnä pääntukea alaspäin.
Irrotus
Paina molempia salpoja, vedä
pääntukea ylöspäin ja irrota se.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Istuimet ja turvajärjestelmät 31
Etuistuimet
Istuimen asento
{Varoitus
Aja vain istuimen ollessa oikein
säädettynä.
{Vaara
Jotta turvatyyny voisi laueta
turvallisesti, älä istu niin, että
ylävartalosi on alle 25 cm:n
päässä ohjauspyörästä.
{Varoitus
Älä koskaan säädä istumia auton
liikkuessa, sillä ne voivat liikkua
hallitsemattomasti.
{Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
.Työnnä takamus mahdolli-
simman syvälle selkänojaa
vasten. Etäisyyden polkimiin
tulee olla sellainen, että jalat
ovat pienessä kulmassa polkimia
painettaessa. Siirrä etumatkus-
tajan istuin mahdollisimman
kauas taakse.
. Säädä istuin niin ylös kuin
tarpeellista. Siten varmistat
esteettömän näkyvyyden joka
suuntaan ja kaikkiin mittareihin.
Pään ja kattoverhouksen väliin
tulee jäädä vähintään käden
leveyden verran vapaata tilaa.
Reisien tulee levätä istuimella
ilman painetta. .
Työnnä olkapäät mahdolli-
simman syvälle selkänojaa
vasten. Säädä selkänojan kallis-
tuskulma siten, että yletyt
helposti ohjauspyörään
käsivarret hieman koukussa.
Ohjauspyörää pyöritettäessä
olkapäiden kosketuksen selkä-
nojaan on säilyttävä. Selkänojaa
ei saa kallistaa liian taakse.
Suurin suositeltava kallistus-
kulma on n. 25°.
. Ohjauspyörän säätö0Ohjaus-
pyörän säätö 057.
. Pääntukien säätö
0
Pääntuet 029.
. Turvavöiden korkeuden säätö
0
Kolmipisteturvavyö 035.
. Säädä istuin ja ohjauspyörä niin,
että ranne lepää ohjauspyörän
päällä, kun käsivarsi on täysin
suorassa ja olkapäät ovat kiinni
selkänojassa.
