168 Auton hoito
3. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon pidin heijasti- meen ja kierrä myötäpäivään.

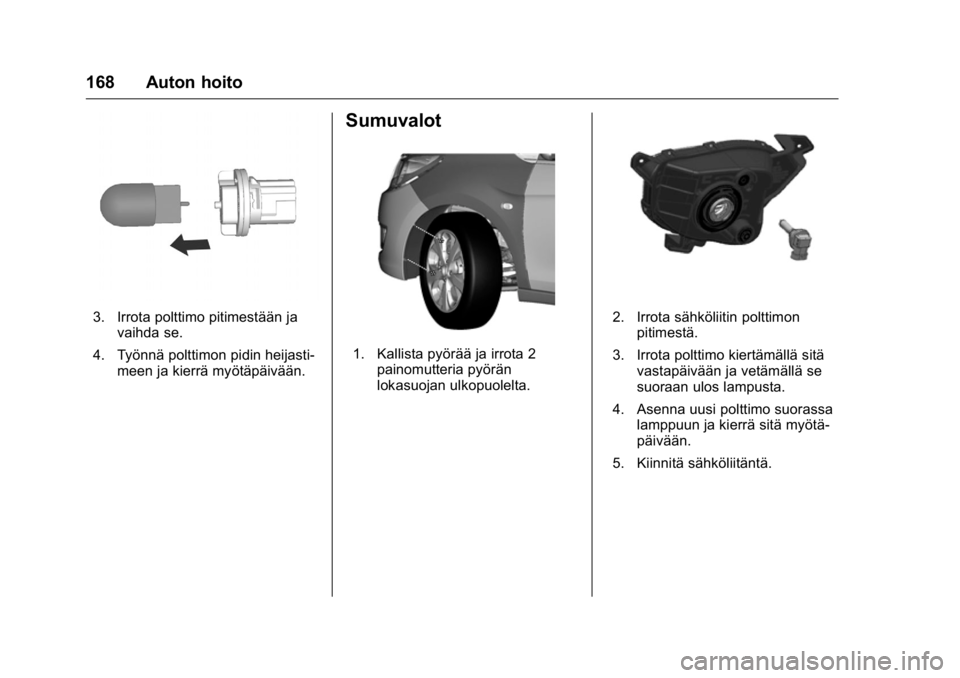

Sumuvalot
1. Kallista pyörää ja irrota 2painomutteria pyörän
lokasuojan ulkopuolelta.
2. Irrota sähköliitin polttimon
pitimestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se
suoraan ulos lampusta.
4. Asenna uusi polttimo suorassa lamppuun ja kierrä sitä myötä-
päivään.
5. Kiinnitä sähköliitäntä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 169
Etusuuntavilkut
1. Kierrä polttimonpidintä vasta-päivään ja irrota se.
2. Kierrä polttimoa vastapäiväänja irrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti- meen ja kierrä myötäpäivään.
Perävalot
Takavalot, suuntavilkku, jarru-
valot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus.Tarkista, että johtokanava jää
paikalleen.
3. Takavalot/jarruvalo (1)
Suuntavilkku (2)
Lisätakavalo (3)
Peruutusvalo (etumatkustajan
puoli) / takasumuvalo (kuljet-
tajan puoli) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
170 Auton hoito

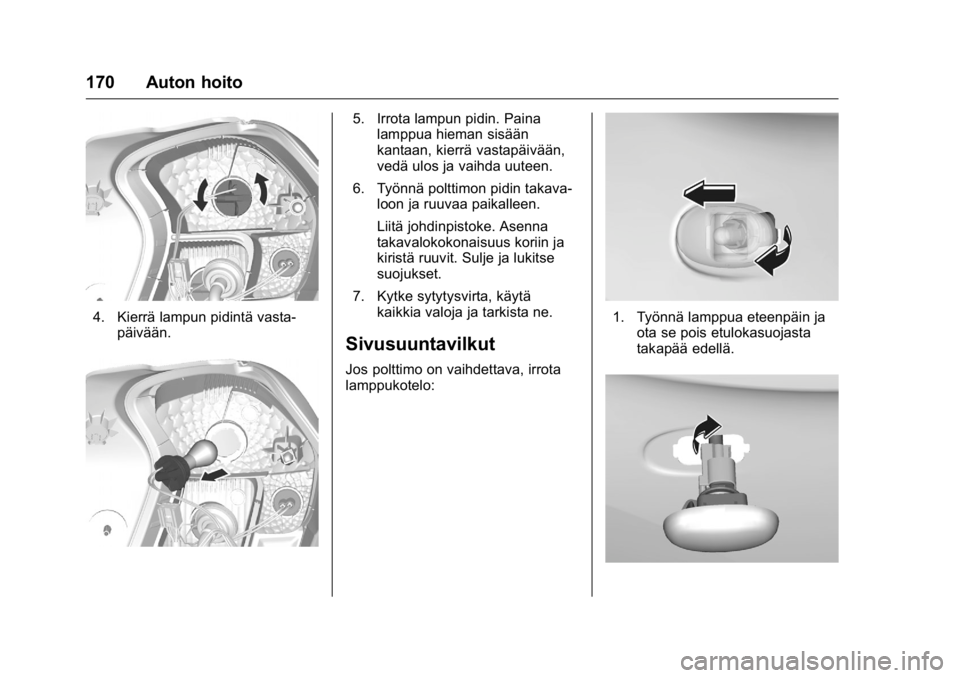

4. Kierrä lampun pidintä vasta-päivään.
5. Irrota lampun pidin. Painalamppua hieman sisään
kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
6. Työnnä polttimon pidin takava- loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna
takavalokokonaisuus koriin ja
kiristä ruuvit. Sulje ja lukitse
suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua eteenpäin jaota se pois etulokasuojasta
takapää edellä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 171
2. Käännä polttimon pidintä vasta-päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikal- leen ja käännä sitä myötä-
päivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna
takapää paikalleen.

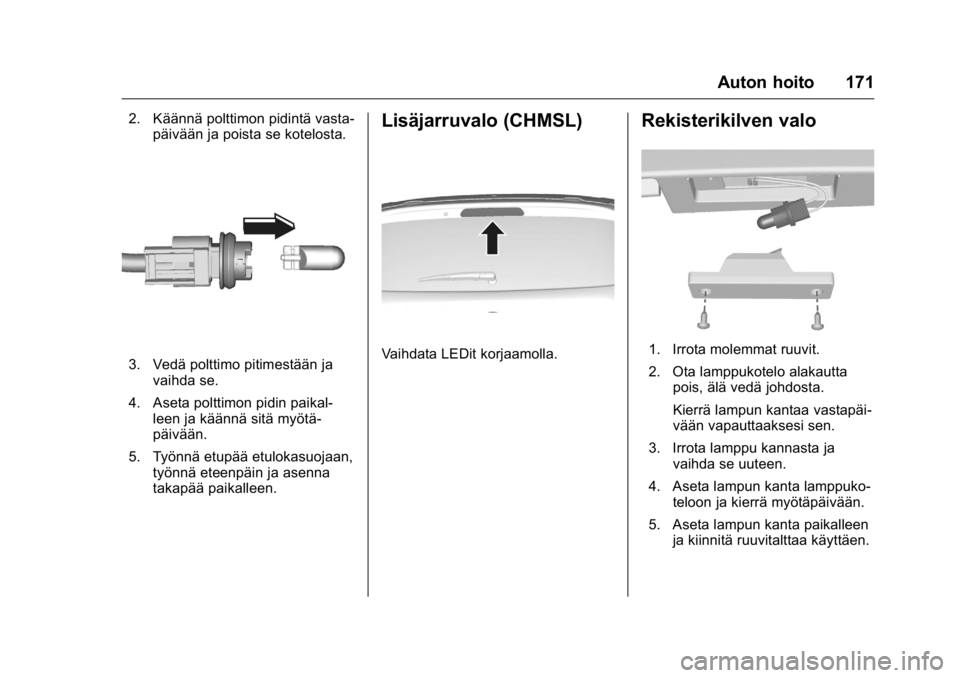

Lisäjarruvalo (CHMSL)
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakauttapois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi-
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppuko- teloon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
172 Auton hoito

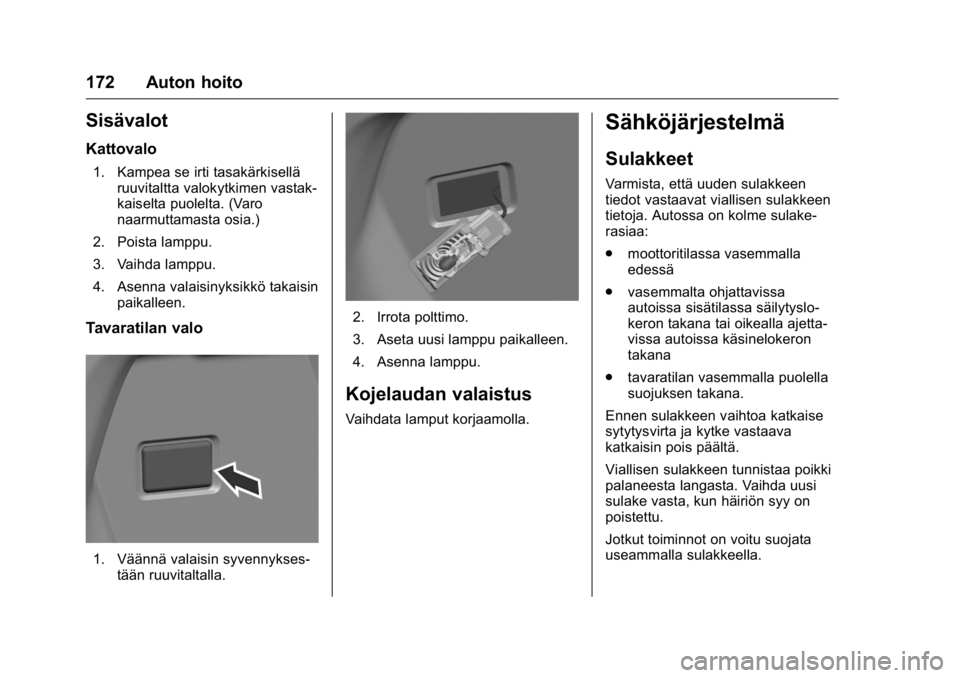

Sisävalot
Kattovalo
1. Kampea se irti tasakärkiselläruuvitaltta valokytkimen vastak-
kaiselta puolelta. (Varo
naarmuttamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses-
tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen
tiedot vastaavat viallisen sulakkeen
tietoja. Autossa on kolme sulake-
rasiaa:
.moottoritilassa vasemmalla
edessä
. vasemmalta ohjattavissa
autoissa sisätilassa säilytyslo-
keron takana tai oikealla ajetta-
vissa autoissa käsinelokeron
takana
. tavaratilan vasemmalla puolella
suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava
katkaisin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on
poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 173

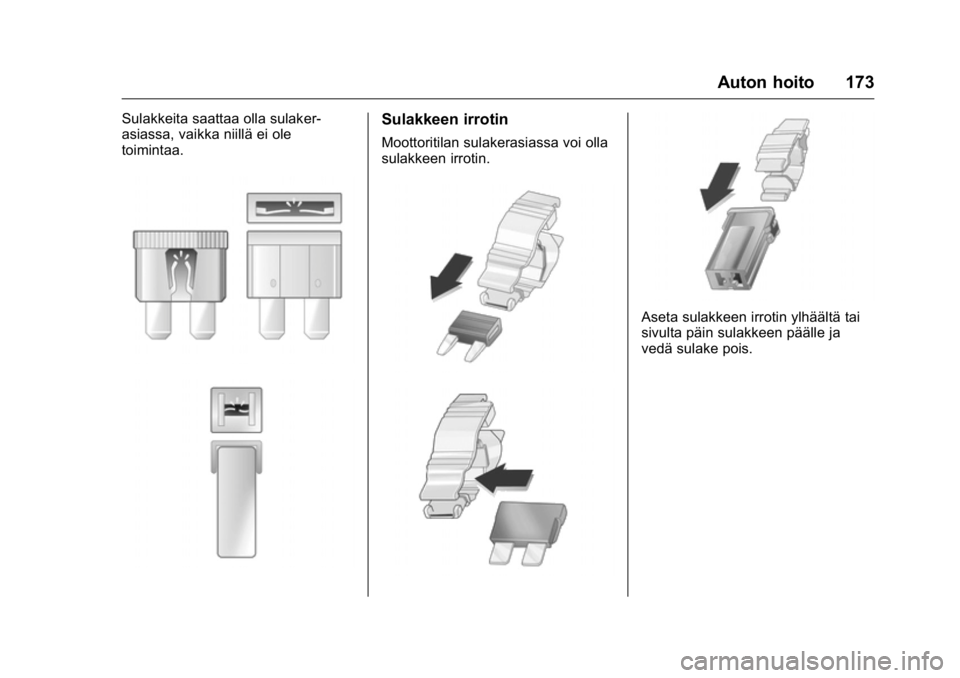

Sulakkeita saattaa olla sulaker-
asiassa, vaikka niillä ei ole
toimintaa.Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja
vedä sulake pois.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
174 Auton hoito

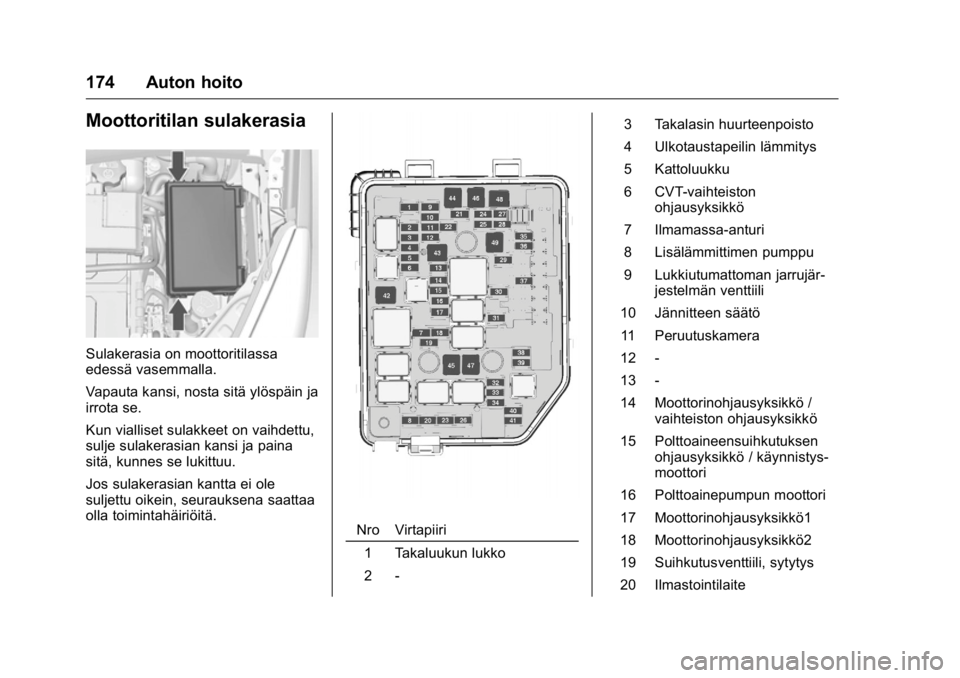

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina
sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole
suljettu oikein, seurauksena saattaa
olla toimintahäiriöitä.
Nro Virtapiiri1 Takaluukun lukko
2 - 3 Takalasin huurteenpoisto
4 Ulkotaustapeilin lämmitys
5 Kattoluukku
6 CVT-vaihteiston
ohjausyksikkö
7 Ilmamassa-anturi
8 Lisälämmittimen pumppu
9 Lukkiutumattoman jarrujär- jestelmän venttiili
10 Jännitteen säätö
11 Peruutuskamera
12 -
13 -
14 Moottorinohjausyksikkö / vaihteiston ohjausyksikkö
15 Polttoaineensuihkutuksen ohjausyksikkö / käynnistys-
moottori
16 Polttoainepumpun moottori
17 Moottorinohjausyksikkö1
18 Moottorinohjausyksikkö2
19 Suihkutusventtiili, sytytys
20 Ilmastointilaite

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 175

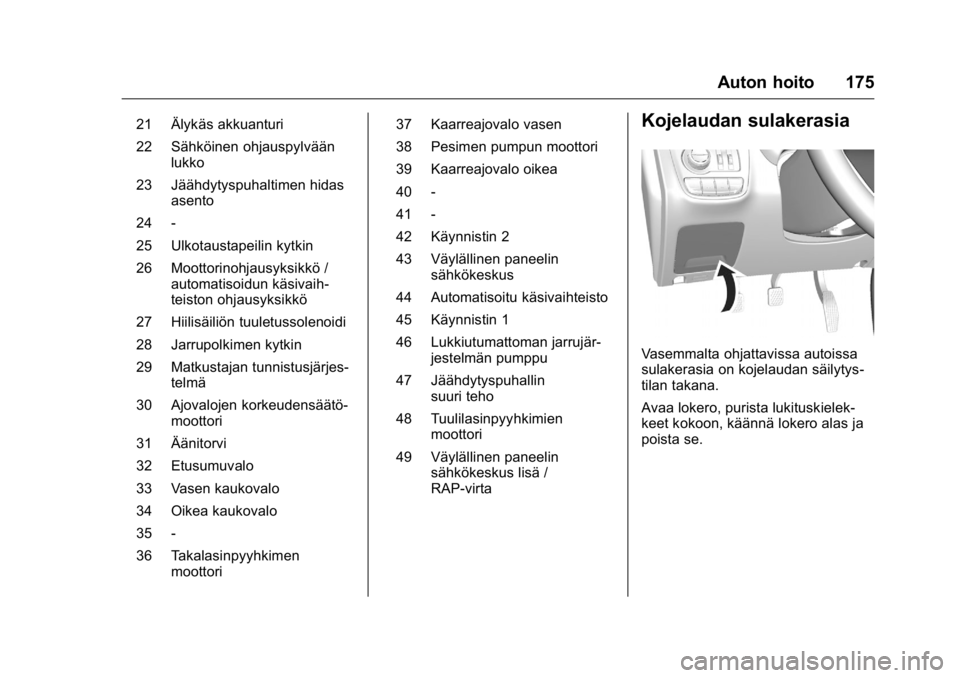

21 Älykäs akkuanturi
22 Sähköinen ohjauspylväänlukko
23 Jäähdytyspuhaltimen hidas asento
24 -
25 Ulkotaustapeilin kytkin
26 Moottorinohjausyksikkö / automatisoidun käsivaih-
teiston ohjausyksikkö
27 Hiilisäiliön tuuletussolenoidi
28 Jarrupolkimen kytkin
29 Matkustajan tunnistusjärjes- telmä
30 Ajovalojen korkeudensäätö- moottori
31 Äänitorvi
32 Etusumuvalo
33 Vasen kaukovalo
34 Oikea kaukovalo
35 -
36 Takalasinpyyhkimen moottori 37 Kaarreajovalo vasen
38 Pesimen pumpun moottori
39 Kaarreajovalo oikea
40 -
41 -
42 Käynnistin 2
43 Väylällinen paneelin
sähkökeskus
44 Automatisoitu käsivaihteisto
45 Käynnistin 1
46 Lukkiutumattoman jarrujär- jestelmän pumppu
47 Jäähdytyspuhallin suuri teho
48 Tuulilasinpyyhkimien moottori
49 Väylällinen paneelin sähkökeskus lisä /
RAP-virtaKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytys-
tilan takana.
Avaa lokero, purista lukituskielek-
keet kokoon, käännä lokero alas ja
poista se.
