192 Verzorging van de auto
Als de gebruikte wieldoppen en
banden niet door de fabriek zijn
goedgekeurd, moeten de banden
een stevige velgbeschermingsrand
hebben.
Wieldoppen mogen de koeling van
de remmen niet belemmeren.
{Waarschuwing
Gebruik van ongeschikte banden
of wieldoppen kan plotseling
spanningsverlies en als gevolg
daarvan ongelukken tot gevolg
hebben.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege-
staan op de voorwielen.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en
de binnenkanten (inclusief ketting-
slot) met niet meer dan 10 mm
toenemen.
{Waarschuwing
Beschadiging kan een klapband
tot gevolg hebben.
Sneeuwkettingen zijn alleen toege-
staan op bandenmaat 165/65 R14. Sneeuwkettingen zijn niet toege-
staan op bandenmaat 185/55 R15
en 195/45 R16.
Sneeuwkettingen mogen niet op het
compact reservewiel worden
gebruikt.
Bandenreparatieset
Lichte beschadigingen van de
bandloopvlakken kunnen met de
bandenreparatieset worden gerepa-
reerd.
Verwijder vreemde voorwerpen niet
uit de banden.
Beschadigingen die groter zijn dan
4 mm of die dicht bij de velg in de
zijkant van de band zitten, kunnen
niet met de bandenreparatieset
worden verholpen.
{Waarschuwing
Rijd niet sneller dan 80 km/h.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen-
schappen worden mogelijk
nadelig beïnvloed.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 193

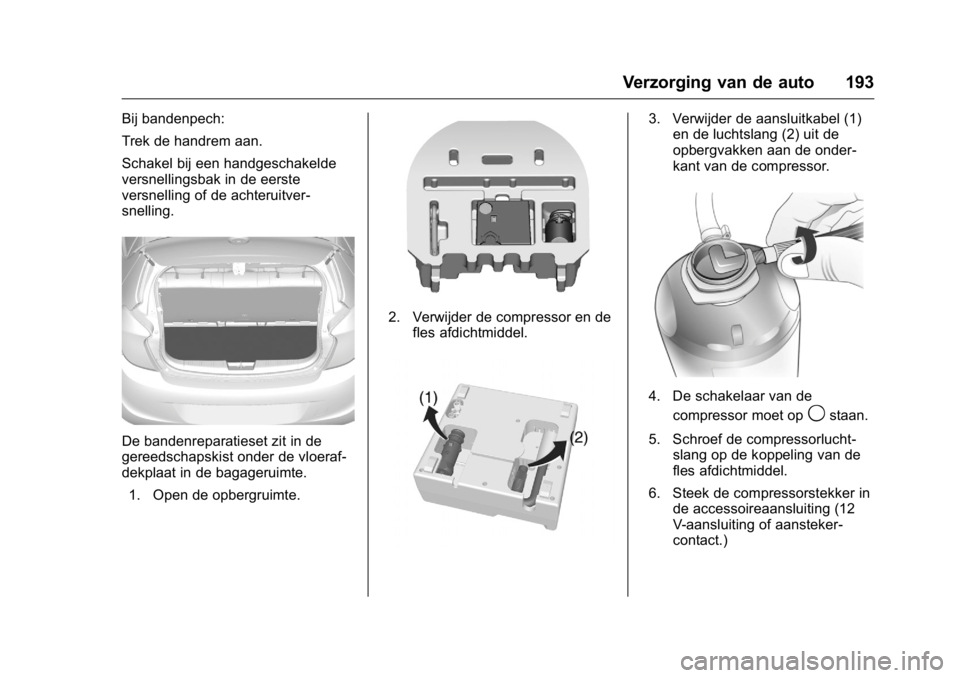

Bij bandenpech:
Trek de handrem aan.
Schakel bij een handgeschakelde
versnellingsbak in de eerste
versnelling of de achteruitver-
snelling.
De bandenreparatieset zit in de
gereedschapskist onder de vloeraf-
dekplaat in de bagageruimte.1. Open de opbergruimte.
2. Verwijder de compressor en de fles afdichtmiddel.
3. Verwijder de aansluitkabel (1)en de luchtslang (2) uit de
opbergvakken aan de onder-
kant van de compressor.
4. De schakelaar van de
compressor moet op
9staan.
5. Schroef de compressorlucht- slang op de koppeling van de
fles afdichtmiddel.
6. Steek de compressorstekker in de accessoireaansluiting (12
V-aansluiting of aansteker-
contact.)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
194 Verzorging van de auto
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.

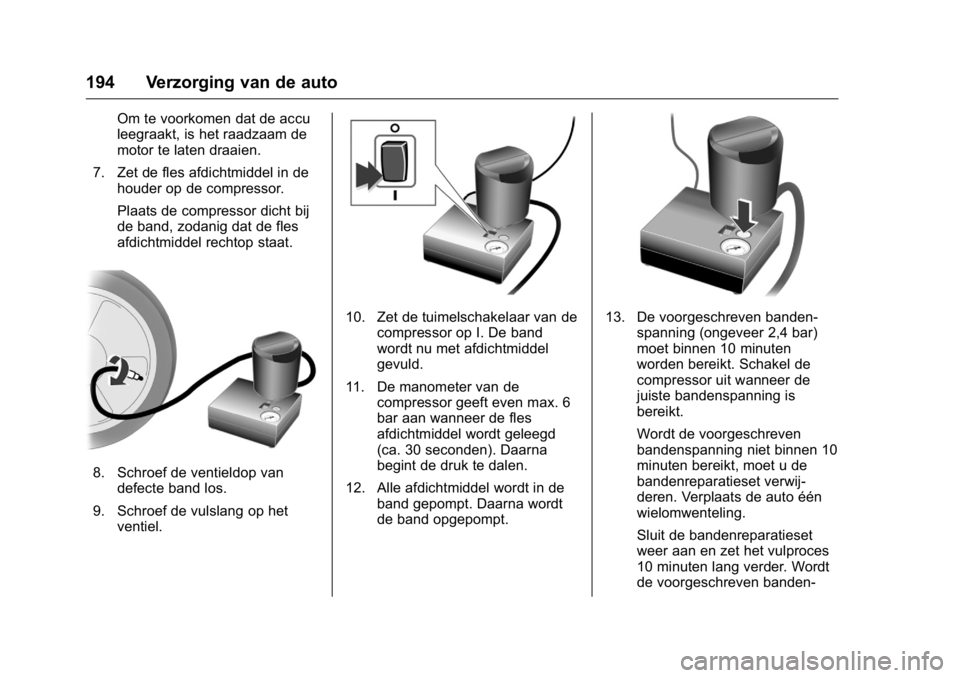

7. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij
de band, zodanig dat de fles
afdichtmiddel rechtop staat.
8. Schroef de ventieldop vandefecte band los.
9. Schroef de vulslang op het ventiel.
10. Zet de tuimelschakelaar van de
compressor op I. De band
wordt nu met afdichtmiddel
gevuld.
11. De manometer van de compressor geeft even max. 6
bar aan wanneer de fles
afdichtmiddel wordt geleegd
(ca. 30 seconden). Daarna
begint de druk te dalen.
12. Alle afdichtmiddel wordt in de band gepompt. Daarna wordt
de band opgepompt.13. De voorgeschreven banden-spanning (ongeveer 2,4 bar)
moet binnen 10 minuten
worden bereikt. Schakel de
compressor uit wanneer de
juiste bandenspanning is
bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen 10
minuten bereikt, moet u de
bandenreparatieset verwij-
deren. Verplaats de auto één
wielomwenteling.
Sluit de bandenreparatieset
weer aan en zet het vulproces
10 minuten lang verder. Wordt
de voorgeschreven banden-

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 195
spanning nog niet bereikt, dan
is de band te ernstig bescha-
digd. Roep de hulp in van een
werkplaats.
Laat eventueel de te hoge
bandenspanning af via de knop
boven op de manometer.
De compressor niet langer dan
10 minuten achtereen laten
werken.
14. Maak de bandenreparatieset los. Borglipje op houder
indrukken om fles met afdicht-
middel uit houder te verwij-
deren. Bandenvulslang op vrije
aansluiting van fles met afdicht-
middel schroeven. Hierdoor
wordt voorkomen dat er
afdichtmiddel uit de fles
stroomt.
Berg de bandenreparatieset op
in de achterklep.
15. Eventueel vrijgekomen afdicht- middel met een doek verwij-
deren.
16. Breng het op de fles met afdichtmiddel aanwezige etiket
met de maximaal toelaatbare snelheid (ongeveer 80 km/h) in
het gezichtsveld van de
bestuurder.
17. Zet de rit onmiddellijk voort,
zodat het afdichtmiddel zich
gelijkmatig in de band kan
verspreiden. Stop na zo'n 10
km rijden (met een maximale
rijduur van 10 minuten) om de
bandenspanning te contro-
leren.

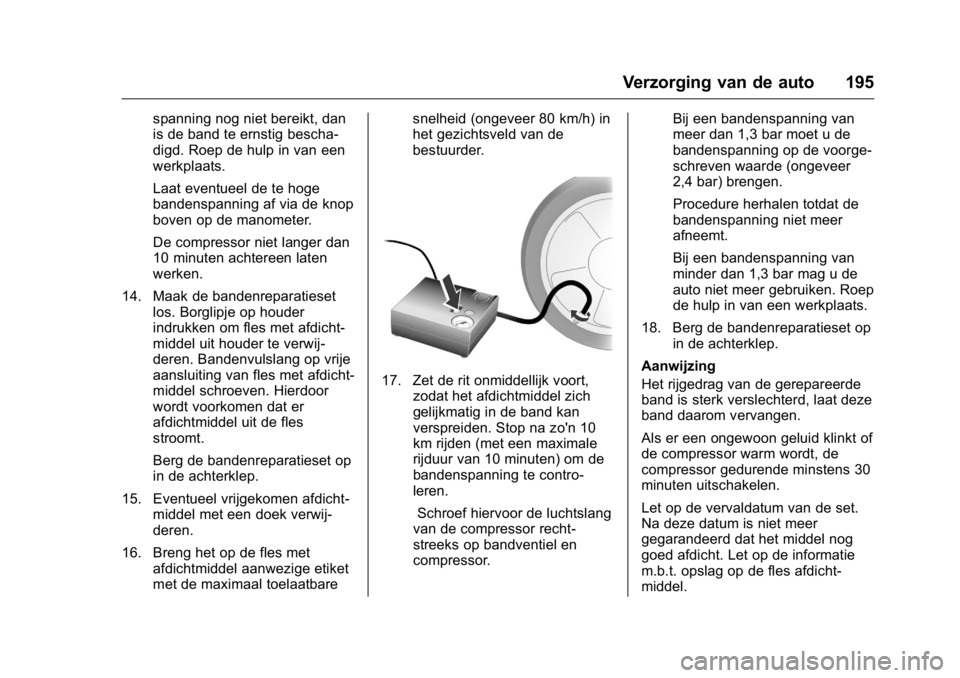

Schroef hiervoor de luchtslang
van de compressor recht-
streeks op bandventiel en
compressor. Bij een bandenspanning van
meer dan 1,3 bar moet u de
bandenspanning op de voorge-
schreven waarde (ongeveer
2,4 bar) brengen.
Procedure herhalen totdat de
bandenspanning niet meer
afneemt.
Bij een bandenspanning van
minder dan 1,3 bar mag u de
auto niet meer gebruiken. Roep
de hulp in van een werkplaats.
18. Berg de bandenreparatieset op in de achterklep.
Aanwijzing
Het rijgedrag van de gerepareerde
band is sterk verslechterd, laat deze
band daarom vervangen.
Als er een ongewoon geluid klinkt of
de compressor warm wordt, de
compressor gedurende minstens 30
minuten uitschakelen.
Let op de vervaldatum van de set.
Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Let op de informatie
m.b.t. opslag op de fles afdicht-
middel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
196 Verzorging van de auto
Gebruikte fles met afdichtmiddel
vervangen. Voer de fles conform de
geldende wetgeving af.
De compressor en het afdichtmiddel
kunnen worden gebruikt vanaf
ongeveer -30°C ~ 70°C (-22 ~
158°F).
Wiel verwisselen
Sommige auto's hebben een
bandenreparatieset in plaats van
een reservewiel.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
.Auto op een vlakke, stevige en
slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
. Trek de handrem aan.
Schakel bij een handgescha-
kelde versnellingsbak in de
eerste versnelling of de achter-
uitversnelling.
. Verwijder het reservewiel.
Zie "Tijdelijk reservewiel" onder
Compact reservewiel 0199
ii. .
Nooit meerdere wielen tegelijker-
tijd vervangen.
. Gebruik de krik alleen om een
wiel te wisselen bij bandenpech
en niet voor het verwisselen van
winter- of zomerbanden. De krik
is onderhoudsvrij.
. Bij een zachte ondergrond, een
stevige plank (max. 1 cm (0,4
inches) dik) onder de krik
leggen. Haal vóór het opkrikken
van de auto altijd eventuele
zware objecten eruit.
. In de op te krikken auto mogen
zich geen personen of dieren
bevinden.
. Nooit onder een opgekrikte auto
kruipen.
. Opgekrikte auto niet starten.
. Maak de wielmoeren en de
schroefdraad schoon alvorens
het wiel te monteren.
Vet de wielbout, de wielmoer en
de conus van de wielmoer
niet in.
Wiel verwisselen
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
.Auto op een vlakke, stevige en
slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
. Handrem aantrekken, eerste
versnelling, achteruitversnelling
of P inschakelen.
. Nooit meerdere wielen tegelijker-
tijd vervangen.
. Gebruik de krik alleen om een
wiel te wisselen bij bandenpech
en niet voor het verwisselen van
winter- of zomerbanden.
. De krik is onderhoudsvrij.
. Bij een zachte ondergrond, een
stevige en maximaal 1 cm dikke
massieve plank onder de krik
leggen.
. Haal vóór het opkrikken van de
auto altijd eventuele zware
objecten eruit.
. In de op te krikken auto mogen
zich geen personen of dieren
bevinden.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 197
.Nooit onder een opgekrikte auto
kruipen.
. Opgekrikte auto niet starten.
. Reinig de wielmoeren en
schroefdraad met een schone
doek voordat u het wiel
monteert.
{Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Stalen velgen:
Wieldop verwijderen.
Lichtmetalen velgen met
boutkappen:
Wielboutdoppen met een
schroevendraaier losklikken en
verwijderen. Ter bescherming
een zachte doek tussen de
schroevendraaier en de licht-
metalen velg aanbrengen. Lichtmetalen velgen met
wieldop:
Steek de trekker in de open
sleuf van de wieldop en trek de
dop van de velg af. Boordge-
reedschap
0Gereedschap
0 184
ii.
2. Plaats de wielsleutel stevig op
de wielbouten en draai elke
bout een halve slag los.
De wielen kunnen met
wielborgbouten beschermd
zijn. Zet voor het losdraaien
van deze specifieke bouten
eerst de adapter voor de
wielborgbouten op de boutkop voordat u de wielsleutel erop
zet. De adapter ligt in het
handschoenenkastje.
3. Zorg ervoor dat de krik op de
juiste manier onder het dichtst-
bijzijnde kriksteunpunt staat.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
198 Verzorging van de auto
4. Zet de krik op de vereistehoogte. Zet deze zodanig
onder het hefpunt dat deze niet
kan losschieten.
Zwengel bevestigen en met de
krik recht onder het kriksteun-
punt aan de zwengel draaien
totdat het wiel van de
grond komt.
5. Wielbouten losdraaien.
6. Wiel verwisselen.
7. Draai de wielmoeren erop.
8. Auto laten zakken. 9. zorg dat ze goed vastzitten en
haal elke bout kruiselings aan.
Het aanhaalmoment bedraagt
140 Nm.
10. Lijn de wieldop van de stalen velg vóór het aanbrengen zo
dat de ventielopening over het
bandventiel valt.
Monteer de wielboutkappen of
de wieldop op de lichtme-
talen velg.
11. Afdekking kriksteunpunt terug- plaatsen.
12. Breng het verwisselde wiel, het boordgereedschap en de
adapter voor de wielborg-
bouten op en zet deze vast.
13. Controleer zo snel mogelijk de bandenspanning van het
gemonteerde wiel en het
aanhaalkoppel van de
wielbouten.
Laat de defecte band zo
spoedig mogelijk vernieuwen of
repareren.
Hefpunt voor hefbrug
De positie van de achterste arm van
het hefplatform centraal onder de
uitsparing van de dorpel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 199
Positie van de voorste arm van de
hefbrug tegen de onderzijde van
de auto.
Compact reservewiel
Sommige auto's hebben in plaats
van een reservewiel een bandenre-
paratieset.
Bij het aanbrengen van een reserve-
wiel met een andere maat dan de
andere wielen kan het wiel worden
beschouwd als een tijdelijk reserve-
wiel en gelden de betreffende
maximumsnelheden, zelfs als dit
niet door een label wordt aange-
geven.Raadpleeg een werkplaats voor
informatie over de geldende
maximumsnelheid.
Het reservewiel heeft een
stalen velg.
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo
spoedig mogelijk laten vervangen.
Het reservewiel ligt in de bagage-
ruimte onder de vloerafdekplaat. Het
wordt in de kuip vastgezet met een
vleugelbout.
De kuip van het reservewiel is niet
ontworpen voor alle toegestane
bandenmaten. Wilt u een verwisseld
wiel met een bredere band in de
reservewielkuip leggen, dan kunt u
de vloerafdekplaat op het uitste-
kende wiel laten rusten.
Compact reservewiel
Bij gebruik van het compact reser-
vewiel kunnen de rijeigenschappen
negatief worden beïnvloed. Laat de
defecte band zo spoedig mogelijk
vernieuwen of repareren.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan 80
km/h. In bochten langzaam rijden.
Niet langdurig gebruiken.
Verwisseld wiel met een band
in de bagageruimte opbergen
Gebruik de band uit het boordge-
reedschap.
Boordgereedschap
0Gereedschap
0 184
ii.
