2016 OPEL KARL Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

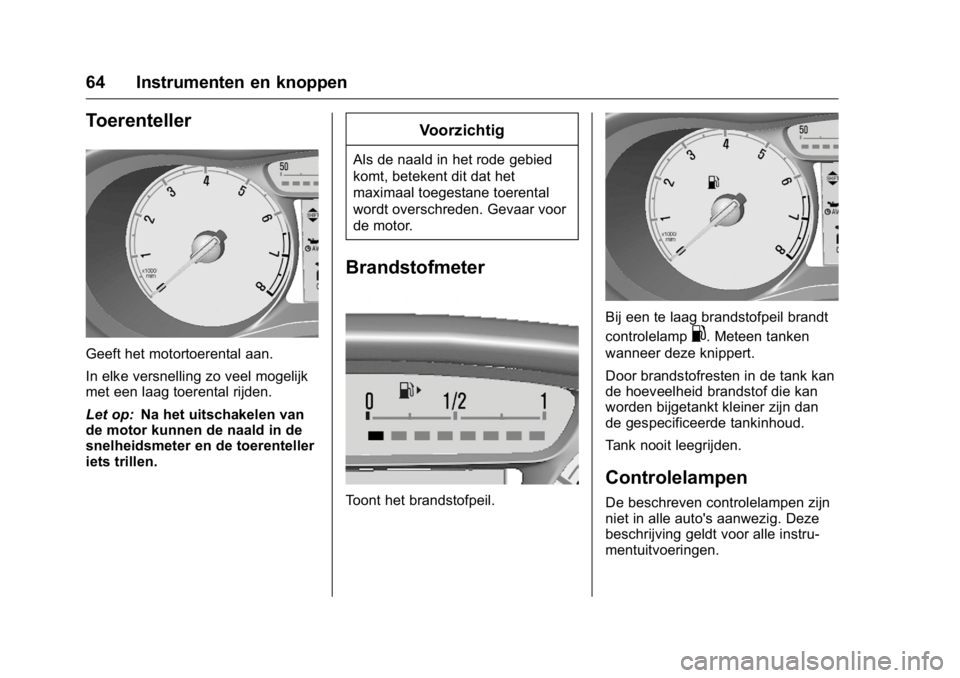

64 Instrumenten en knoppen
Toerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk
met een laag toerental rijden.
Let op:Na het uitschakelen van
de motor kunnen de naald in de
snelheidsmeter en de toerenteller
iets trillen.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het
maximaal toegestane toerental
wordt overschreden. Gevaar voor
de motor.
Brandstofmeter
Toont het brandstofpeil.
Bij een te laag brandstofpeil brandt
controlelamp
.. Meteen tanken
wanneer deze knippert.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan
de gespecificeerde tankinhoud.
Tank nooit leegrijden.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru-
mentuitvoeringen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 65
Afhankelijk van de apparatuur kan
de plaats van de Controlelampen
variëren.
Bij het inschakelen van het contact
lichten de meeste controlelampen
korte tijd op bij wijze van functietest.
Betekenis kleuren controlelampen:
Rood: Gevaar, belangrijke herin-
nering
Geel: Waarschuwing, aanwijzing,
storing
Groen: Inschakelbevestiging
Blauw: Inschakelbevestiging
Wit: Inschakelbevestiging

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
66 Instrumenten en knoppen

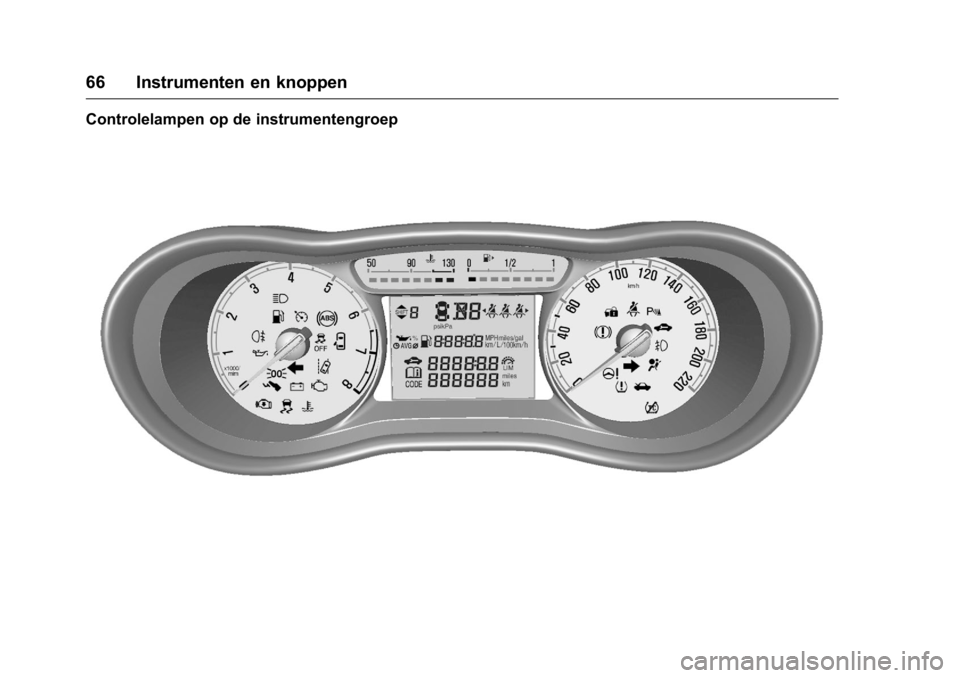

Controlelampen op de instrumentengroep

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 67
Controlelampen in het midden
Overzicht
G:Richtingaanwijzer 069ii.
>:Gordelverklikkers 069ii.
9:Lampje airbag en veiligheidsgor-
delspanner 069ii.
+:Lampje Airbag On-Off 070ii.
":Lampje oplaadsysteem 070ii.
*:Storingslampje 070ii.
B:Service-indicatie 070ii.
$:Rem- en koppelingssysteem
0 71ii.
!:Waarschuwingslampje van het
Antilock Brake System (ABS)
(antiblokkeersysteem van de
remmen) 071
ii.
*:Schakelen 071ii.
m:Variabele stuurbekrachtiging
0 71ii.
X:Ultrasoonparkeerhulp 072ii.
d:Elektronische stabiliteitsregeling
0 72ii.
g:Elektronische stabiliteitsregeling
(ESC) uit 072ii.
i:Traction Control (TCS) uit 072ii.
C:Waarschuwingslampje
koelvloeistof 072ii.
7:Lampje bandenspanningscontro-
lesysteem 072ii.
::Lampje van de motoroliedruk
0 73ii.
.:Lampje te laag brandstofpeil
0 73ii.
A:Startbeveiliging 073ii.
w:Motorvermogen verminderd
0 74ii.
3:Lampje grootlicht 074ii.
#:Mistlampen voor 074ii.
s:Lampje mistachterlicht 074ii.
;:Achterlichten 074ii.
5:Lampje cruise control 074ii.
i:Motorkap open 074ii.
U:Portier open 074ii.
Motorkoelvloeistofther-
mometer
Geeft de koelvloeistoftempera-
tuur aan.
Linkergedeelte: Motor nog niet op
bedrijfstemperatuur

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
68 Instrumenten en knoppen
Middelste gedeelte: Normale
bedrijfstemperatuur
Rechtergedeelte: Koelvloeistoftem-
peratuur te hoog
Voorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de
oliekwaliteit laat u weten wanneer
de motorolie en het oliefilter moeten
worden vervangen. Afhankelijk van
de rijomstandigheden, kan het
aangegeven vervangingsinterval
van de motorolie en het oliefilter
aanzienlijk variëren.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij-
zerhendel.
Om de resterende levensduur van
de motorolie te bekijken:Druk opMENUom het menu
Voertuiginstellingen te openen.
Draai aan het stelwiel om Reste-
rende olielevensduur te selecteren.
Bij het verversen van de olie moet
het systeem altijd worden terug-
gezet om goed te kunnen werken.
De hulp van een werkplaats
inroepen.
Druk op SET/CLR om te terug te
zetten. Het contact moet ingescha-
keld zijn maar de motor moet niet
draaien.
Wanneer het systeem heeft
berekend dat de levensduur van de
motorolie is verstreken, dan ziet u

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 69
Olie weldra vervangen of een
waarschuwingscode op het bestuur-
dersinformatiecentrum. Laat de
motorolie en het oliefilter binnen een
week of 500 km door een
werkplaats vervangen (wat het eerst
voorkomt).
Driver Information Center
0Driver
Information Center (DIC) 075
ii.
Service-informatie
0Service-infor-
matie 0206
ii.
Richtingaanwijzer
G
brandt of knippert groen.
Brandt kort
De parkeerlichten worden
ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm-
knipperlichten worden geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect,
richtingaanwijzer aanhanger defect.
Gloeilamp vervangen
0Een gloei-
lamp vervangen 0173
ii. Zekeringen
0Zekeringen
0180ii.
Richtingaanwijzers
0Richtingaan-
wijzerlampjes 092
ii.
Veiligheidsgordelwaar-
schuwingen
Gordelverklikker op de
voorstoelen
>brandt of knippert rood.
Brandt
Na het inschakelen van de ontste-
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor
gedurende maximaal 100 seconden
totdat de gordel is vastgemaakt.
Veiligheidsgordel omdoen
0
Driepuntsgordel 036ii.
Gordelstatus op de achterbank
>knippert of brandt in het bestuur-
dersinformatiecentrum. Knippert
Na het wegrijden wanneer de veilig-
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen
0
Driepuntsgordel
036ii.
Verklikkerlampje airbag
en gordelspanner
9
brandt rood.
Bij ingeschakeld contact brandt de
controlelamp ongeveer enkele
seconden. Als dit niet gaat branden,
niet na enkele seconden dooft of
gaat branden terwijl u rijdt, dan is er
een storing in het airbagsysteem.
De hulp van een werkplaats
inroepen. De airbags en gordel-
spanners gaan mogelijkerwijs niet af
tijdens een ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van
9.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
70 Instrumenten en knoppen
{Waarschuwing
Oorzaak van de storing onmiddel-
lijk door een werkplaats laten
verhelpen.
Veiligheidsgordels, airbagsysteem
0
Veiligheidsgordels 035ii,Airbagsys-
teem 038ii.
Lampje Airbag-deacti-
vering
/
brandt geel.
Gaat na het inschakelen van de
ontsteking enkele seconden
branden. De passagiersairbag is
geactiveerd.
+brandt geel.
De passagiersairbag is gedeacti-
veerd
0Schakelaar Airbag deacti-
veren 043
ii.
{Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde
airbag op de passagiersstoel
voorin. Levensgevaar voor
volwassenen bij een buiten
werking gestelde airbag van de
passagiersstoel voorin.
Lampje oplaadsysteem
"
brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het
starten van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu van
de auto wordt niet geladen. Motor-
koeling wordt mogelijk onderbroken.
De rembekrachtiger werkt eventueel
niet meer. De hulp van een
werkplaats inroepen.
Storingslampje
*
brandt of knippert geel. Brandt na het inschakelen van de
ontsteking en dooft vlak na het
starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigings-
systeem. De toegestane emissie-
waarden worden mogelijk
overschreden. Onmiddellijk hulp van
een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de kataly-
sator kan veroorzaken. Gas terug-
nemen totdat de lamp niet meer
knippert. Onmiddellijk hulp van een
werkplaats inroepen.
Service-indicatie
(SVS-lampje)
B
brandt geel.
Er wordt bovendien een waarschu-
wingscode weergegeven.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats
inroepen.
Boordinformatie
0Voertuigbe-
richten 080
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 71
Waarschuwingslampje
rem- en koppelings-
systeem
$
brandt rood.
Het rem- en koppelingsvloeistofpeil
is te laag
0Remvloeistof 0170ii.
{Waarschuwing
Stop. Rij niet verder. De hulp van
een werkplaats inroepen.
Pedaal bedienen
#brandt of knippert geel.
Trap het koppelingspedaal in om de
motor in de stand Autostop te
starten.
Stop/Start-systeem
0Stop/start--
systeem 0146
ii.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten
0
Stop/start-systeem 0146ii,0
Nieuwe auto inrijden 0144ii.
Waarschuwingslampje
antiblokkeersysteem
(ABS)
!
brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele
seconden niet dooft of als deze
tijdens de rit gaat branden, dan zit
er een storing in het ABS-systeem.
Het remsysteem blijft normaal
werken, maar zonder ABS-regeling.
Antiblokkeersysteem
0Antilock
Brake System (ABS) (antiblokkeer-
systeem van de remmen) 0152
ii.
Schakellampje
*
met het getal van de volgende
hogere versnelling wordt aangeduid
wanneer opschakelen wordt aanbe-
volen om brandstof te besparen.
Lampje variabele stuurbe-
krachtiging
m
brandt geel.
Storing in het elektrisch stuurbe-
krachtigingssysteem (EPS).
Hierdoor kan de auto zwaarder of
lichter gaan sturen. De hulp van een
werkplaats inroepen.
Stop/Start-systeem
0Stop/start--
systeem 0146
ii.
Lampje Lane Departure
Warning (LDW)
@
brandt groen of knippert geel.
Brandt groen
Het systeem wordt ingeschakeld en
is gebruiksklaar.
Knippert geel
Het systeem herkent een
onbedoelde verandering van
rijstrook.
