168 Verzorging van de auto
Druk tegen de veiligheidspal en
open de motorkap.
Zet de motorkapsteun vast.Als de motorkap wordt geopend
tijdens een Autostop, wordt de
motor om veiligheidsredenen
automatisch herstart.
Sluiten
Steun vóór het sluiten van de
motorkap stevig in de houder
duwen. Laat de motorkap zakken en
laat deze vanaf een lage hoogte
(20-25 cm) in de grendelpal vallen.
Controleer of de motorkap vergren-
deld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Controleer het oliepeil regelmatig
met de hand om schade aan de
motor te voorkomen.
Gebruik olie met de juiste specifi-
catie. Aanbevolen vloeistoffen en
smeermiddelen
0Aanbevolen
vloeistoffen en smeermiddelen
0 207
ii. Controleer terwijl de auto op een
vlakke ondergrond staat. De motor
moet op bedrijfstemperatuur zijn en
minstens 5 minuten uitgeschakeld
zijn geweest.
Trek de peilstok tevoorschijn, veeg
deze schoon, steek deze weer tot
aan de aanslag op de handgreep
naar binnen en haal de peilstok eruit
om het motoroliepeil af te lezen.
Steek de peilstok tot aan de aanslag
op de handgreep naar binnen en
draai de stok een halve slag.
Wanneer het motoroliepeil tot het
merkje MIN is gedaald, dan motor-
olie bijvullen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 169
Wij raden u aan dezelfde soort olie
te nemen als voor de laatste oliever-
versing is gebruikt.
Het motoroliepeil mag niet hoger
zijn dan hetMAXmerkteken op de
peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden
0Inhouden 0216ii.
Dop recht terugplaatsen en
vastdraaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher-
ming tot ca. –28 °C.
In noordelijke landen met erg lage
temperaturen voorziet het
koelmiddel af-fabriek in een
bescherming tot ca. -37°C.
Voorzichtig
Gebruik uitsluitend goedgekeurde
antivries.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep
staan.
{Waarschuwing
Laat de motor afkoelen alvorens
de dop te openen. Dop
voorzichtig openen zodat de druk
langzaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraan-
water; verhouding 1:1. Als er geen
geconcentreerde koelvloeistof
voorhanden is, gebruik dan schoon

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
170 Verzorging van de auto
leidingwater. Dop goed vastdraaien.
Koelvloeistofgehalte door een
werkplaats laten controleren en
oorzaak van het koelvloeistofverlies
laten verhelpen.
Sproeiervloeistof
Vullen met schoon water gemengd
met een geschikte hoeveelheid
sproeiervloeistof die antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met een
voldoende concentratie antivries
levert bescherming bij lage
temperaturen of een plotselinge
daling in temperatuur.
Het gebruik van sproeiervloeistof
dat isopropanol bevat, kan de
buitenlampen beschadigen.
Remsysteem
Wanneer de remvoering een
minimale dikte heeft, hoort u een
piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat
de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe
remblokken de eerste paar ritten
niet onnodig hard remmen.
Remvloeistof
{Waarschuwing
Remvloeistof is giftig en corrosief.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekensMINenMAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan het merkje
MIN is.
Rem- en koppelingsvloeistof.
Aanbevolen vloeistoffen en smeer-
middelen 0207
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 171
Accu
De accu van de auto is onderhouds-
vrij als de accu tijdens de ritten
voldoende wordt bijgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale
inzamelpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu
ontladen raken. Poolklem van de
minpool van de accu loskoppelen.
Accu van de auto alleen bij uitge-
schakeld contact aansluiten en
loskoppelen.
Accu vervangen
Aanwijzing
Elke afwijking van de in deze
paragraaf gegeven instructies kan
leiden tot een tijdelijke uitschakeling
van het stop-startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht-
roosters open zijn. Als er in dit
gebied een ventilatieopening open
is, moet deze met een afdekkap
worden afgesloten en moet de venti-
latie bij de minpool worden
geopend.
Laat bij auto's met een AGM
(Absorptive Glass Mat)-accu de
accu door een andere AGM-accu
vervangen.
Wij bevelen het gebruik aan van
een originele Opel accu.
Aanwijzing
Als u een andere AGM-accu
gebruikt dan de originele Opel-accu
is het mogelijk dat het Stop/Start--
systeem slechter presteert.Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem.
Stop/Start-sys-
teem 0146
ii.
Accu opladen
{Waarschuwing
Bij auto's met een stop-startsys-
teem moet u ervoor zorgen dat
het oplaadvermogen geen 14,6
volt overschrijdt wanneer u een
accu-oplader gebruikt. Anders
kan de accu beschadigd raken.
Starthulp gebruiken 0200
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172 Verzorging van de auto

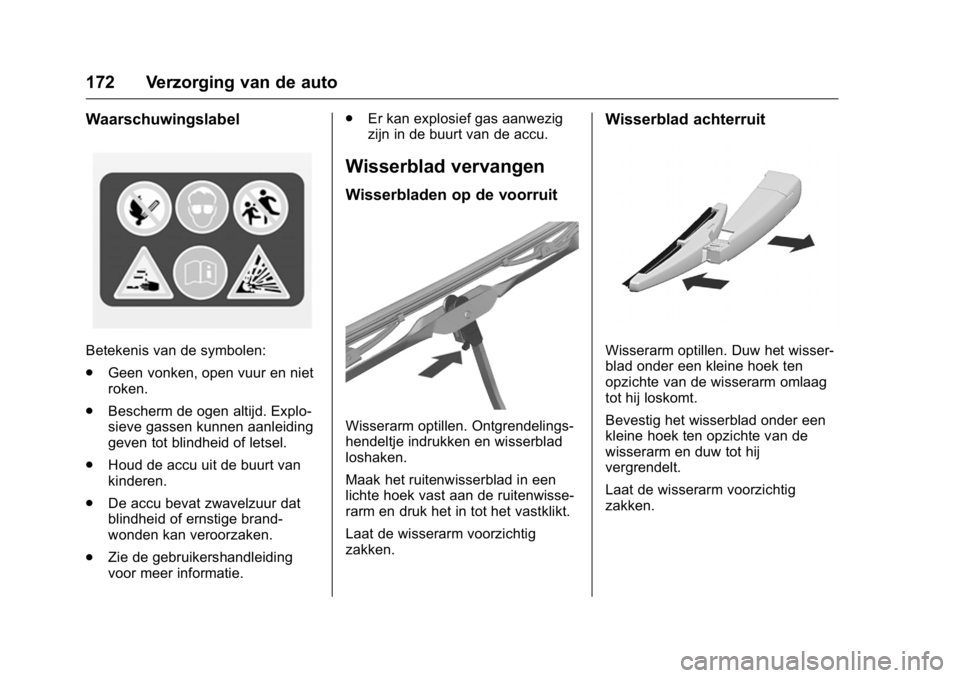

Waarschuwingslabel
Betekenis van de symbolen:
.Geen vonken, open vuur en niet
roken.
. Bescherm de ogen altijd. Explo-
sieve gassen kunnen aanleiding
geven tot blindheid of letsel.
. Houd de accu uit de buurt van
kinderen.
. De accu bevat zwavelzuur dat
blindheid of ernstige brand-
wonden kan veroorzaken.
. Zie de gebruikershandleiding
voor meer informatie. .
Er kan explosief gas aanwezig
zijn in de buurt van de accu.
Wisserblad vervangen
Wisserbladen op de voorruit
Wisserarm optillen. Ontgrendelings-
hendeltje indrukken en wisserblad
loshaken.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisse-
rarm en druk het in tot het vastklikt.
Laat de wisserarm voorzichtig
zakken.
Wisserblad achterruit
Wisserarm optillen. Duw het wisser-
blad onder een kleine hoek ten
opzichte van de wisserarm omlaag
tot hij loskomt.
Bevestig het wisserblad onder een
kleine hoek ten opzichte van de
wisserarm en duw tot hij
vergrendelt.
Laat de wisserarm voorzichtig
zakken.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 173

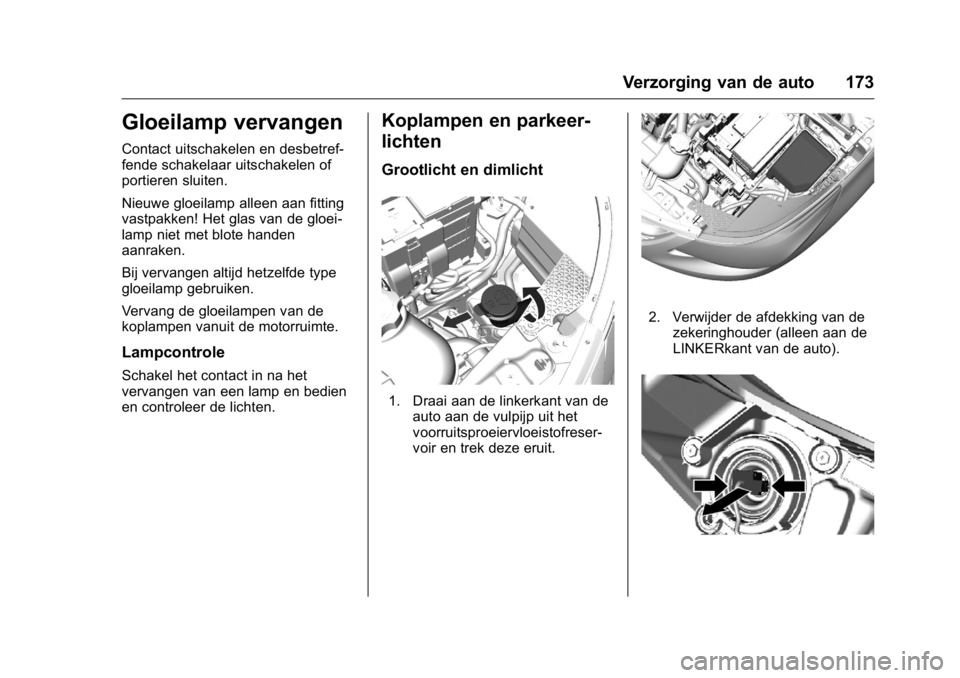

Gloeilamp vervangen
Contact uitschakelen en desbetref-
fende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken! Het glas van de gloei-
lamp niet met blote handen
aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole
Schakel het contact in na het
vervangen van een lamp en bedien
en controleer de lichten.
Koplampen en parkeer-
lichten
Grootlicht en dimlicht
1. Draai aan de linkerkant van deauto aan de vulpijp uit het
voorruitsproeiervloeistofreser-
voir en trek deze eruit.
2. Verwijder de afdekking van dezekeringhouder (alleen aan de
LINKERkant van de auto).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174 Verzorging van de auto

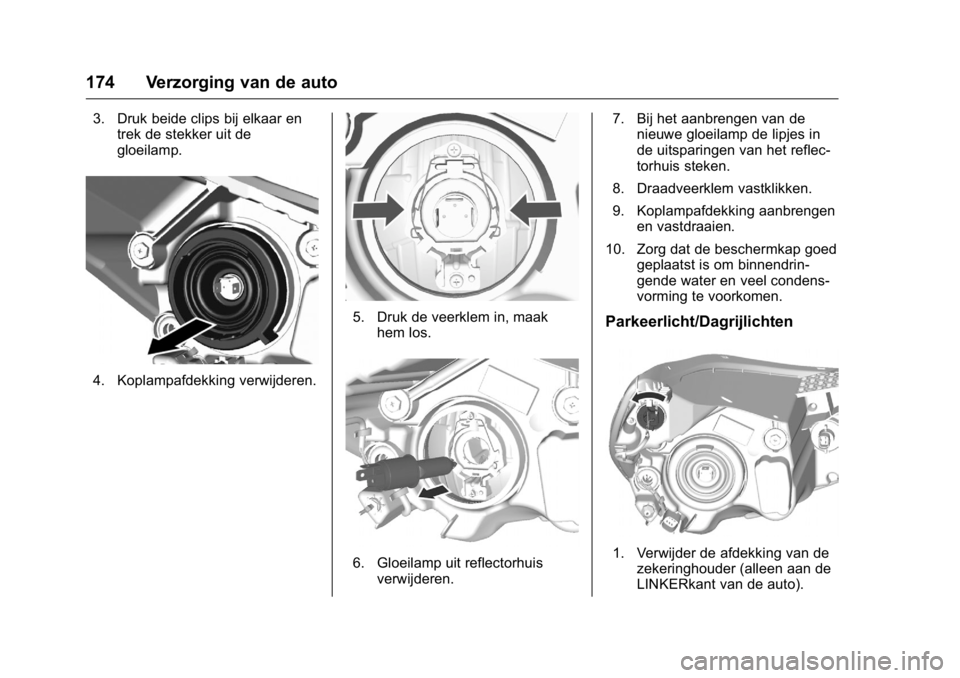

3. Druk beide clips bij elkaar entrek de stekker uit de
gloeilamp.
4. Koplampafdekking verwijderen.
5. Druk de veerklem in, maak
hem los.
6. Gloeilamp uit reflectorhuisverwijderen. 7. Bij het aanbrengen van de
nieuwe gloeilamp de lipjes in
de uitsparingen van het reflec-
torhuis steken.
8. Draadveerklem vastklikken.
9. Koplampafdekking aanbrengen en vastdraaien.
10. Zorg dat de beschermkap goed geplaatst is om binnendrin-
gende water en veel condens-
vorming te voorkomen.
Parkeerlicht/Dagrijlichten
1. Verwijder de afdekking van dezekeringhouder (alleen aan de
LINKERkant van de auto).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 175
2. Lamphouder linksom eruitdraaien.
3. Haal de lamp uit delamphouder en vervang deze.
4. Draai de lamphouder rechtsom in de reflector vast.
Mistlampen
1. Kantel het wiel en verwijder 2drukmoeren op de buitenkant
van het binnenscherm.
2. Ontkoppel de stekker van de
lamphouder.
3. Draai de gloeilamp linksom en trek deze recht uit de lamp.
4. Breng een nieuwe gloeilamp recht in de lamp aan en draai
deze rechtsom.
5. Sluit de stekker weer aan.
