176 Verzorging van de auto
Richtingaanwijzers
vooraan
1. Lamphouder linksom eruitdraaien.
2. Draai de lamp linksom uit de
lamphouder.
3. Vervang de lamp.
4. Draai de lamphouder rechtsom in de reflector vast.
Achterlichten
Achterlichten, richtingaanwij-
zers, remlichten en achteruitrij-
lichten
1. Beide boutjes losdraaien.
2. Achterlicht-unit verwijderen. Dekabelgeleider moet op zijn
plaats blijven zitten.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 177
3. Achterlicht/remlicht (1)Richtingaanwijzerlamp (2)
Extra achterlicht (3)
Achteruitrijlicht (passagagiers-
kant)/ mistlamp achteraan
(bestuurderskant) (4).4. Lamphouder linksom draaien.
5. Lamphouder verwijderen.Gloeilamp iets in lamphouder
duwen, linksom draaien, verwij-
deren en nieuwe gloeilamp
plaatsen.
6. Lamphouder in de achterlicht-- unit steken en vastschroeven.
Stekker aansluiten. Achter-
licht-unit in carrosserie
aanbrengen en boutjes
vastdraaien. Afdekkingen
sluiten en vastklikken.
7. Contact inschakelen, verlich- ting activeren en controleren of
alle lampen werken.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Verzorging van de auto
Richtingaanwijzers opzij
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar voren enverwijder ze met de achterkant
uit het spatbord voor.
2. Draai de lamphouder linksomuit de behuizing.
3. Trek de lamp uit delamphouder en vervang deze. 4. Breng de lamphouder aan en
draai deze rechtsom.
5. Steek de voorkant in het spatbord voor, schuif naar
voren en steek de achter-
kant erin.
Derde remlicht
LED's door een werkplaats laten
vervangen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 179

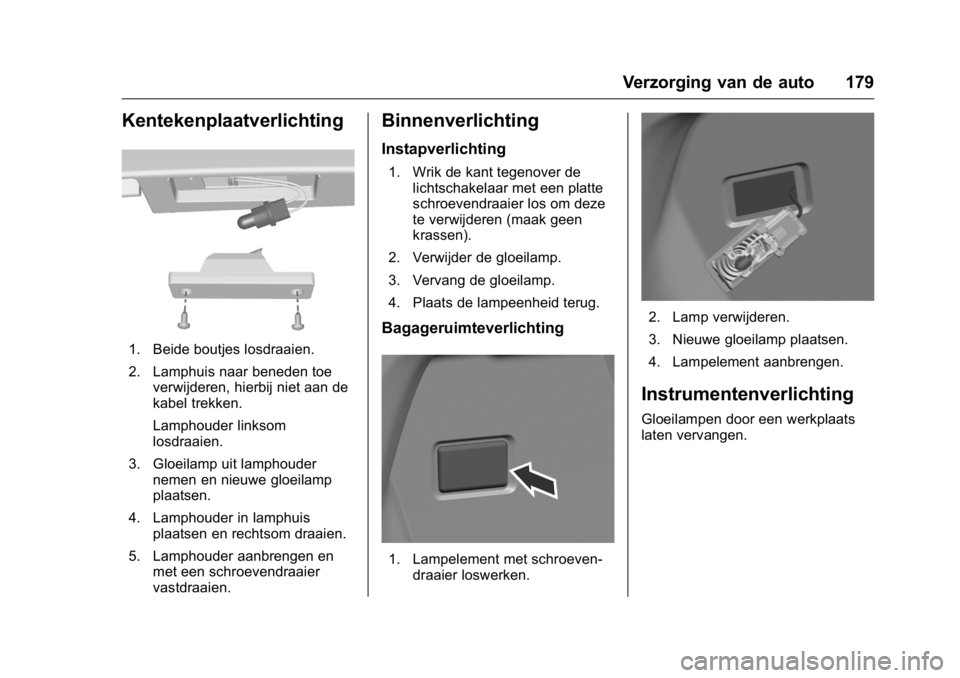

Kentekenplaatverlichting
1. Beide boutjes losdraaien.
2. Lamphuis naar beneden toeverwijderen, hierbij niet aan de
kabel trekken.
Lamphouder linksom
losdraaien.
3. Gloeilamp uit lamphouder nemen en nieuwe gloeilamp
plaatsen.
4. Lamphouder in lamphuis plaatsen en rechtsom draaien.
5. Lamphouder aanbrengen en met een schroevendraaier
vastdraaien.
Binnenverlichting
Instapverlichting
1. Wrik de kant tegenover de
lichtschakelaar met een platte
schroevendraaier los om deze
te verwijderen (maak geen
krassen).
2. Verwijder de gloeilamp.
3. Vervang de gloeilamp.
4. Plaats de lampeenheid terug.
Bagageruimteverlichting
1. Lampelement met schroeven- draaier loswerken.
2. Lamp verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
180 Verzorging van de auto

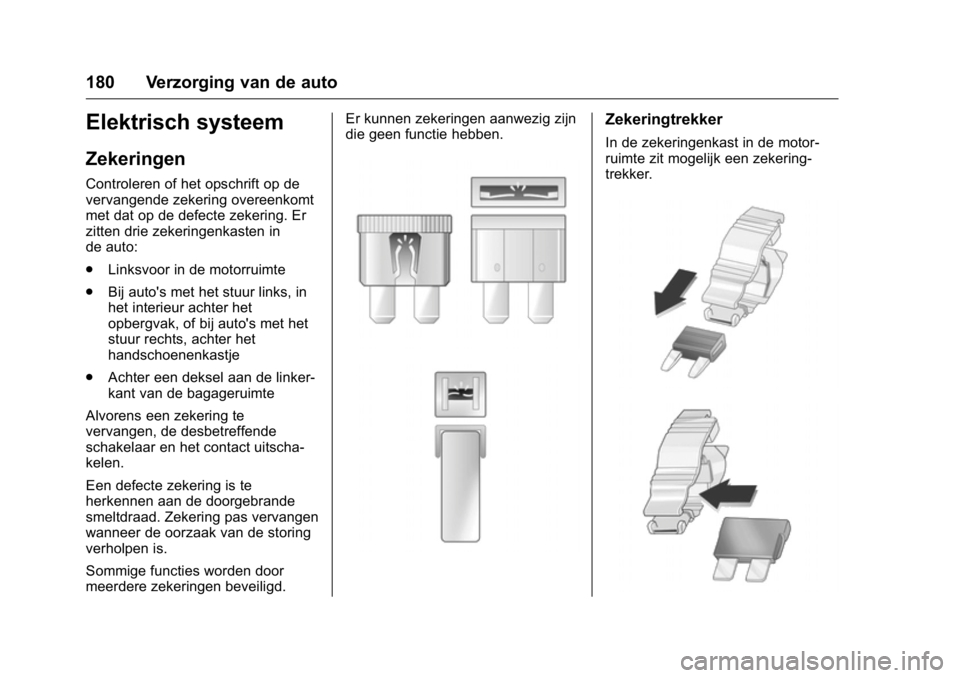

Elektrisch systeem
Zekeringen
Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering. Er
zitten drie zekeringenkasten in
de auto:
.Linksvoor in de motorruimte
. Bij auto's met het stuur links, in
het interieur achter het
opbergvak, of bij auto's met het
stuur rechts, achter het
handschoenenkastje
. Achter een deksel aan de linker-
kant van de bagageruimte
Alvorens een zekering te
vervangen, de desbetreffende
schakelaar en het contact uitscha-
kelen.
Een defecte zekering is te
herkennen aan de doorgebrande
smeltdraad. Zekering pas vervangen
wanneer de oorzaak van de storing
verholpen is.
Sommige functies worden door
meerdere zekeringen beveiligd. Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor-
ruimte zit mogelijk een zekering-
trekker.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 181
Zekeringtrekker van boven af of van
opzij op zekering steken en zekering
lostrekken.

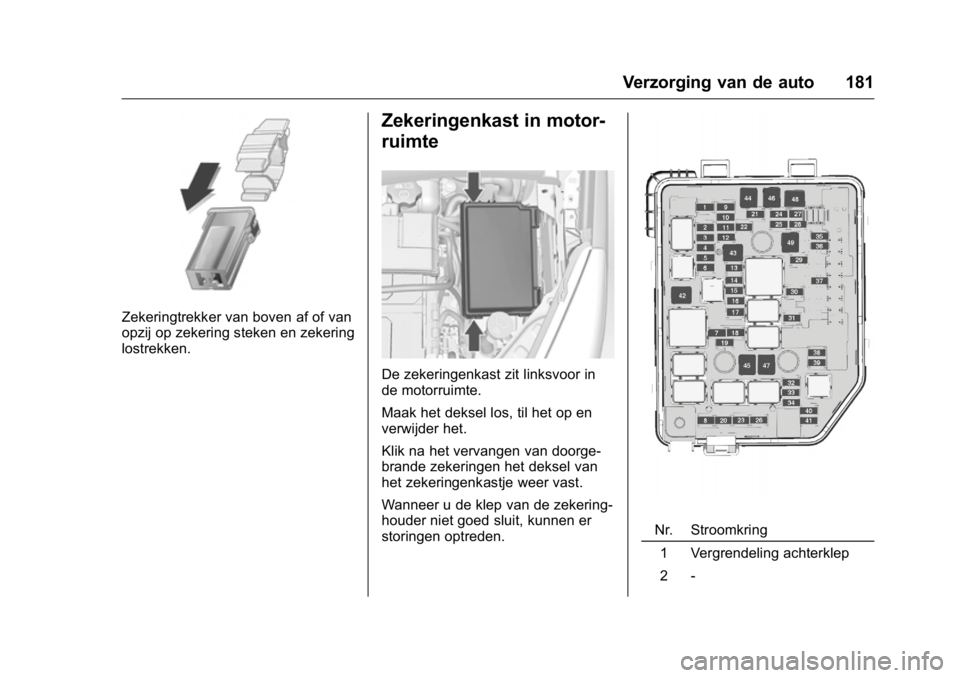

Zekeringenkast in motor-
ruimte
De zekeringenkast zit linksvoor in
de motorruimte.
Maak het deksel los, til het op en
verwijder het.
Klik na het vervangen van doorge-
brande zekeringen het deksel van
het zekeringenkastje weer vast.
Wanneer u de klep van de zekering-
houder niet goed sluit, kunnen er
storingen optreden.
Nr. Stroomkring1 Vergrendeling achterklep
2 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
182 Verzorging van de auto
3 Achterruitverwarming
4 Verwarming buitenspiegel
5 Zonnedak
6 Regelmodule continuvariabele transmissie
7 Luchtmassasensor
8 Pomp hulpverwarming
9 Klep ABS-systeem
10 Regeling voor spanningsre- gulatie
11 Achteruitkijkcamera
12 -
13 -
14 Motorregelmodule/transmis- sieregelmodule
15 Regelmodule brandstofin- spuiting/startmotor
16 Brandstofpompmotor
17 Motorregelmodule1
18 Motorregelmodule2
19 Verstuiver, ontsteking
20 Airconditioning 21 Intelligente accusensor
22 Elektrisch stuurslot
23 Koelventilator laag
24 -
25 Schakelaar buitenspiegel
26 Motorregelmodule/
regelmodule automatische
transmissie
27 Magneetklep koolstofre- servoir
28 Rempedaalschakelaar
29 Extra inzittendensensor
30 Motor koplampafstelling
31 Claxon
32 Mistlamp voor
33 Grootlicht links
34 Grootlicht rechts
35 -
36 Motor achterruitwisser
37 Bochtverlichting links
38 Motor sproeierpomp
39 Bochtverlichting rechts 40 -
41 -
42 Startmotor 2
43 Elektrisch centrum met
bussen in het paneel
44 Geautomatiseerde versnel- lingsbak
45 Startmotor 1
46 Pomp ABS-systeem
47 Koelventilator hoog
48 Motor voorruitwisser
49 Accessoire elektrisch centrum met bussen in het
paneel/RAP-vermogen

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Verzorging van de auto 183
Zekeringenkast instru-
mentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak, druk de
borglippen in, klap het opbergvak
omlaag en verwijder het.
Nr. Stroomkring1 Onstar
2 HVAC-module 3 Instrumentengroep
4 Regelmodule continu
variabele transmissie
5 Radio
6 Carrosserieregelmodule 1 (CVT Stop & Start)
7 Dodehoekalarm zijkant/ parkeerhulp achteraan
8 Datalinkverbinding
9 Elektrisch stuurslot
10 Detectie- en diagnosemodule
11 Omvormer gelijkstroom-ge- lijkstroom
12 -
13 Elektronisch tolheffings- systeem
14 Lineaire stroommodule
15 Passieve toegang en passieve start
16 Discrete logische contact- schakelaar (geen CVT
stop&start)
17 Vermijden frontale botsing
