2016 OPEL KARL Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
48 Stoelen en veiligheidssystemen
Aanwijzing
Beweeg de bestuurders- en/of
passagiersstoel naar voren en zet
de rugleuning rechtop zodat het
kinderveiligheidssysteem geen
hinder ondervindt van de rugleuning
van de voorstoel.
1) :Alleen van toepassing voor de
plaats aan de buitenkant achter de
passagiersstoel in de meest naar
voren geschoven positie en met de
rugleuning recht.
IL : Geschikt voor bepaalde
ISOFIX-veiligheidssystemen in de
categorieën "specifieke auto",
"beperkt" of "semi-universeel".
Het ISOFIX-zitje moet zijn goedge-
keurd voor het specifieke
voertuigtype.
IUF : Geschikt voor voorwaarts
gerichte ISOFIX- kinderveiligheids-
systemen uit de universele
categorie, goedgekeurd voor deze
gewichtsklasse.
X : Geen ISOFIX-kinderveiligheids-
systeem goedgekeurd voor deze
gewichtsklasse.ISOFIX-maatklasse en zitgele-
genheid
A - ISO/F3 : In rijrichting geplaatst
kinderveiligheidssysteem voor
kinderen met maximumlengte in de
gewichtsklasse 9 tot 18 kg.
B - ISO/F2 : In rijrichting geplaatst
kinderveiligheidssysteem voor
kleinere kinderen in de gewichts-
klasse 9 tot 18 kg.
B1 - ISO/F2X : In rijrichting
geplaatst kinderveiligheidssysteem
voor kleinere kinderen in de
gewichtsklasse 9 tot 18 kg.
C - ISO/R3 : Tegen rijrichting in
geplaatst kinderveiligheidssysteem
voor kinderen met maximumlengte
in de gewichtsklasse tot 18 kg.
D - ISO/R2 : Tegen rijrichting in
geplaatst kinderveiligheidssysteem
voor kleinere kinderen in de
gewichtsklasse tot 18 kg.
E - ISO/R1 : Tegen rijrichting in
geplaatst kinderveiligheidssysteem
voor jonge kinderen in de gewichts-
klasse tot 13 kg. F - ISO/L1 :
In de dwarsrichting met
hoofd naar links gericht kinderveilig-
heidssysteem (reiswieg) voor
kleinere kinderen in de gewichts-
klasse tot 10 kg.
G - ISO/L2 : In de dwarsrichting met
hoofd naar rechts gericht kindervei-
ligheidssysteem (reiswieg) voor
kleinere kinderen in de gewichts-
klasse tot 10 kg.
ISOFIX-kinderzitjes
Bevestig voor de auto goedge-
keurde ISOFIX-kinderveiligheidssys-
temen aan de
ISOFIX-montagebeugels. ISOFIX--
veiligheidssystemen voor specifieke
auto's worden in de tabel aangeduid
met IL.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

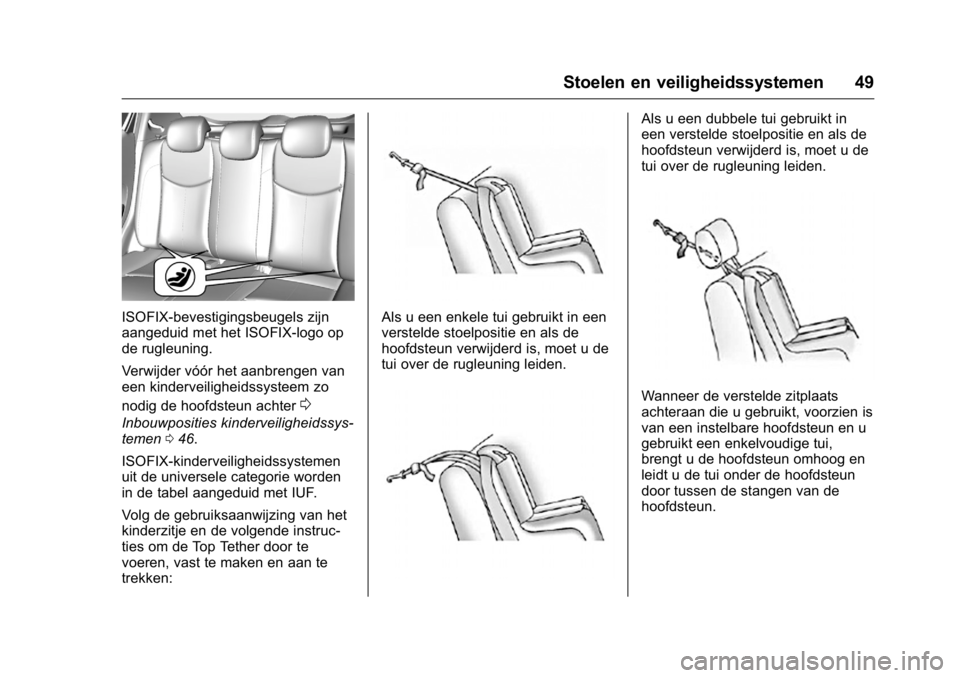

Stoelen en veiligheidssystemen 49
ISOFIX-bevestigingsbeugels zijn
aangeduid met het ISOFIX-logo op
de rugleuning.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo
nodig de hoofdsteun achter
0
Inbouwposities kinderveiligheidssys-
temen046.
ISOFIX-kinderveiligheidssystemen
uit de universele categorie worden
in de tabel aangeduid met IUF.
Volg de gebruiksaanwijzing van het
kinderzitje en de volgende instruc-
ties om de Top Tether door te
voeren, vast te maken en aan te
trekken:
Als u een enkele tui gebruikt in een
verstelde stoelpositie en als de
hoofdsteun verwijderd is, moet u de
tui over de rugleuning leiden.
Als u een dubbele tui gebruikt in
een verstelde stoelpositie en als de
hoofdsteun verwijderd is, moet u de
tui over de rugleuning leiden.
Wanneer de verstelde zitplaats
achteraan die u gebruikt, voorzien is
van een instelbare hoofdsteun en u
gebruikt een enkelvoudige tui,
brengt u de hoofdsteun omhoog en
leidt u de tui onder de hoofdsteun
door tussen de stangen van de
hoofdsteun.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

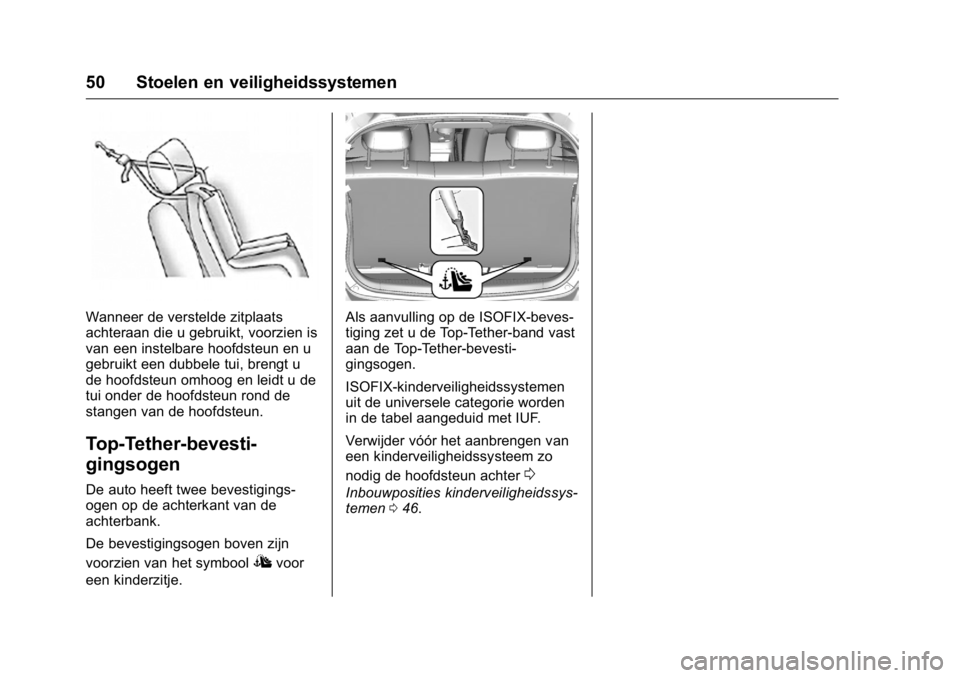

50 Stoelen en veiligheidssystemen
Wanneer de verstelde zitplaats
achteraan die u gebruikt, voorzien is
van een instelbare hoofdsteun en u
gebruikt een dubbele tui, brengt u
de hoofdsteun omhoog en leidt u de
tui onder de hoofdsteun rond de
stangen van de hoofdsteun.
Top-Tether-bevesti-
gingsogen
De auto heeft twee bevestigings-
ogen op de achterkant van de
achterbank.
De bevestigingsogen boven zijn
voorzien van het symbool
Ivoor
een kinderzitje.
Als aanvulling op de ISOFIX-beves-
tiging zet u de Top-Tether-band vast
aan de Top-Tether-bevesti-
gingsogen.
ISOFIX-kinderveiligheidssystemen
uit de universele categorie worden
in de tabel aangeduid met IUF.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo
nodig de hoofdsteun achter
0
Inbouwposities kinderveiligheidssys-
temen 046.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Opbergruimte 51
Opbergruimte
Opbergvakken
Opbergvakken . . . . . . . . . . . . . . . . . 51
Opbergvak bedienings-paneel . . . . . . . . . . . . . . . . . . . . . . . . 51
Dashboardkastje . . . . . . . . . . . . . . . 51
Bekerhouders . . . . . . . . . . . . . . . . . . 52
Bagage-/laadruimtes
Bagageruimte . . . . . . . . . . . . . . . . . . 52
Extra opbergmogelijkheden
Afdekplaat achterin/opberg- ruimte . . . . . . . . . . . . . . . . . . . . . . . . 54
Bagagenet . . . . . . . . . . . . . . . . . . . . . 55
Gevarendriehoek . . . . . . . . . . . . . . 55
EHBO-set . . . . . . . . . . . . . . . . . . . . . . 56
Beladingsinformatie
Beladingsinformatie . . . . . . . . . . . . 56
Opbergvakken
{Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een
ongeval letsel door rondslinge-
rende voorwerpen oplopen.
Opbergvak bedienings-
paneel
Het bergvak wordt gebruikt voor
kleine voorwerpen, enz.
Dashboardkastje
Het handschoenenkastje heeft een
vak voor het Instructieboekje. Trek
aan de nok om het vakje te openen.
Het handschoenenkastje tijdens het
rijden gesloten houden.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
52 Opbergruimte
Bekerhouders
Er bevindt zich een bekerhouder in
de middenconsole.
Bagage-/laadruimtes
Bagageruimte
Bagageruimte vergrotenVoorzichtig
Klap eerst de achterbankzitting
naar beneden alvorens de rugleu-
ning van de achterbank neer te
klappen.
Doet u dit niet, dan kan de achter-
bank beschadigd raken.
1. Trek de hoofdsteun omhoog en eruit door beide pallen in te
drukken.
Aanwijzing
Om voldoende ruimte te hebben
voor de omgang met de achterbank-
zitting, schuift u de voorstoel naar
voren en zet u de rugleuning van de
voorstoel rechtop.
2. Trek aan het zittingkussen en draai het zittingkussen omlaag.
3. Trek aan de ontgrendelingshef-boom boven op de achterbank-
rugleuning.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Opbergruimte 53
4. Klap de rugleuning naar vorenen omlaag.
5. Steek de gordels van debuitenste zitplaatsen in de
gordelgeleiders. Zet de rugleuning weer in de
oorspronkelijke stand door deze op
te tillen en de veiligheidsgordel uit
de gordelgeleiders te trekken.
Druk de rugleuning stevig op zijn
plaats.
{Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of
de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Controleer of de veiligheidsgordels
niet klem raken door de veran-
kering.
De veiligheidsgordel achter in het
midden kan blokkeren wanneer u de
rugleuning omhoog trekt. Als dat
gebeurt, laat de gordelband dan
helemaal terugrollen en begin
opnieuw. Als de veiligheidsgordel nog steeds
geblokkeerd is, draai dan het zitting-
kussen omlaag en probeer het
nogmaals.
Als u de zitting van de achterbank
weer terug wilt plaatsen, zet dan de
achterzijde van de zitting in zijn
oorspronkelijke stand en zorg ervoor
dat de lussen van de veiligheids-
gordel niet gedraaid of onder de
zitting geklemd zijn; druk vervolgens
de voorzijde van de zitting stevig
naar beneden tot deze vergrendelt.
Voorzichtig
Zet de veiligheidsgordel en
gespen tussen de rugleuning en
één van de kussens bij het terug-
klappen van de rugleuning van de
achterbank. Let erop dat de
gordels en de gespen niet onder
een achterbankkussen klem
komen te zitten.
Zorg ervoor dat de veiligheidsgor-
dels niet gedraaid of beklemd
raken in de rugleuning en in hun
juiste positie geplaatst zijn.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

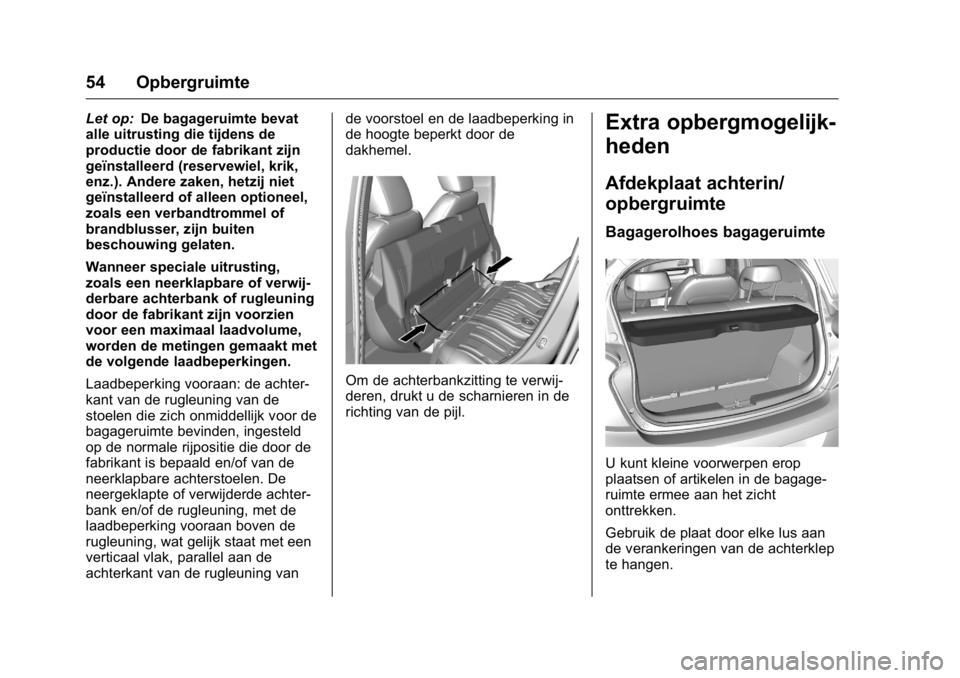

54 Opbergruimte
Let op:De bagageruimte bevat
alle uitrusting die tijdens de
productie door de fabrikant zijn
geïnstalleerd (reservewiel, krik,
enz.). Andere zaken, hetzij niet
geïnstalleerd of alleen optioneel,
zoals een verbandtrommel of
brandblusser, zijn buiten
beschouwing gelaten.
Wanneer speciale uitrusting,
zoals een neerklapbare of verwij-
derbare achterbank of rugleuning
door de fabrikant zijn voorzien
voor een maximaal laadvolume,
worden de metingen gemaakt met
de volgende laadbeperkingen.
Laadbeperking vooraan: de achter-
kant van de rugleuning van de
stoelen die zich onmiddellijk voor de
bagageruimte bevinden, ingesteld
op de normale rijpositie die door de
fabrikant is bepaald en/of van de
neerklapbare achterstoelen. De
neergeklapte of verwijderde achter-
bank en/of de rugleuning, met de
laadbeperking vooraan boven de
rugleuning, wat gelijk staat met een
verticaal vlak, parallel aan de
achterkant van de rugleuning van de voorstoel en de laadbeperking in
de hoogte beperkt door de
dakhemel.
Om de achterbankzitting te verwij-
deren, drukt u de scharnieren in de
richting van de pijl.
Extra opbergmogelijk-
heden
Afdekplaat achterin/
opbergruimte
Bagagerolhoes bagageruimte
U kunt kleine voorwerpen erop
plaatsen of artikelen in de bagage-
ruimte ermee aan het zicht
onttrekken.
Gebruik de plaat door elke lus aan
de verankeringen van de achterklep
te hangen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Opbergruimte 55
Leg de plaat na gebruik achterste-
voren in de achterbank.
Aanwijzing
Als deze niet goed zit, kan dit een
ratelend geluid veroorzaken en kan
deze door contact met de achter-
bank slijten.
Voorzichtig
Plaats geen zware voorwerpen op
de plaat.
Wanneer u een opbergpaneelaf-
dekking laadt of lost, moet u deze
draaien om de montage te verge-
makkelijken omdat de opbergpa-
neelafdekking groter is dan de
achterklep.
Bagagenet
U kunt kleine voorwerpen met uw
optionele bagagenet vervoeren.
Om het net te bevestigen, hangt u
elke lus in de bovenste hoek van
het net aan beide verankeringen
van het achterpaneel.
Voorzichtig
Het bagagenet is bedoeld voor
kleine voorwerpen. Plaats geen
zware voorwerpen in het
bagagenet.
Gevarendriehoek
Auto's met bandenreparatieset
Berg de gevarendriehoek op in de
gereedschapskoffer van de auto
onder de vloerafdekking in de
bagageruimte.Auto's met reservewiel
Berg de gevarendriehoek op in het
opbergvak in de bagageruimte.
