Verzorging van de auto207

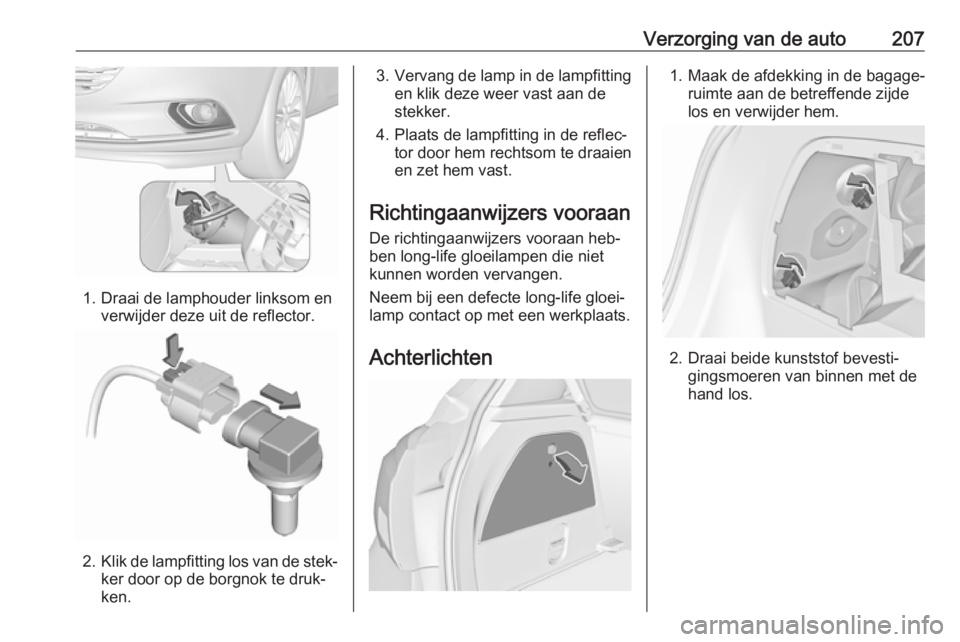

1. Draai de lamphouder linksom enverwijder deze uit de reflector.
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor door hem rechtsom te draaien
en zet hem vast.
Richtingaanwijzers vooraan
De richtingaanwijzers vooraan heb‐
ben long-life gloeilampen die niet
kunnen worden vervangen.
Neem bij een defecte long-life gloei‐
lamp contact op met een werkplaats.
Achterlichten1. Maak de afdekking in de bagage‐ ruimte aan de betreffende zijde
los en verwijder hem.
2. Draai beide kunststof bevesti‐ gingsmoeren van binnen met de
hand los.
Page 210 of 275
208Verzorging van de auto

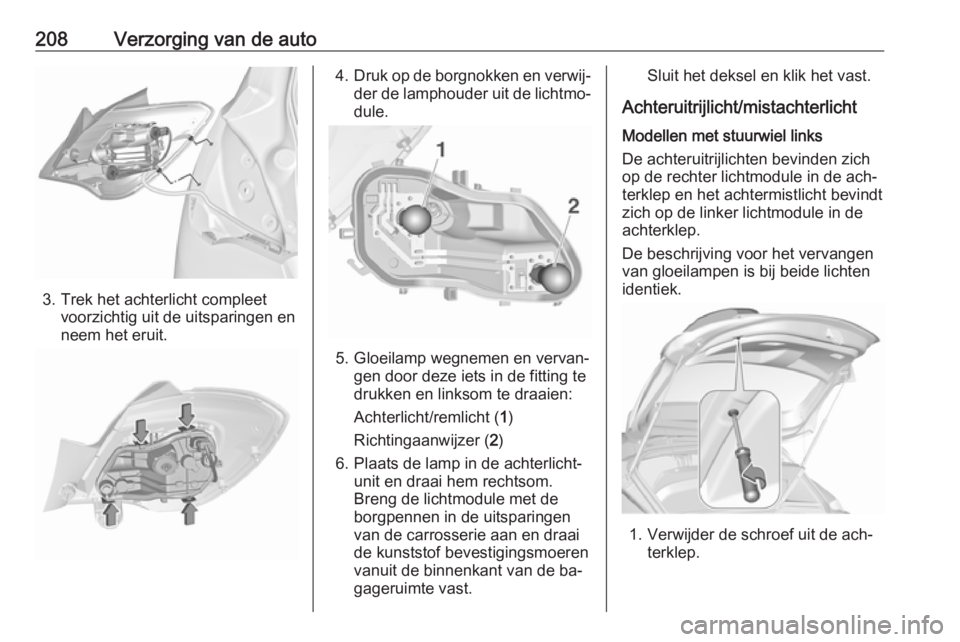

3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Druk op de borgnokken en verwij‐
der de lamphouder uit de lichtmo‐ dule.
5. Gloeilamp wegnemen en vervan‐ gen door deze iets in de fitting te
drukken en linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
6. Plaats de lamp in de achterlicht- unit en draai hem rechtsom.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de kunststof bevestigingsmoeren
vanuit de binnenkant van de ba‐
gageruimte vast.
Sluit het deksel en klik het vast.
Achteruitrijlicht/mistachterlicht
Modellen met stuurwiel links
De achteruitrijlichten bevinden zich
op de rechter lichtmodule in de ach‐
terklep en het achtermistlicht bevindt
zich op de linker lichtmodule in de
achterklep.
De beschrijving voor het vervangen van gloeilampen is bij beide lichten identiek.
1. Verwijder de schroef uit de ach‐ terklep.
Page 211 of 275
Verzorging van de auto209
2. Breng de lichtmodule iets naarbuiten en trek deze vervolgens uit
de achterklep.
3. Draai de lamphouder om hem et verwijderen.
4.Gloeilamp wegnemen door iets in
de fitting te drukken en linksom te draaien. Vervang de gloeilamp.
5. Steek de lampfitting in de module en draai deze vast.
6. Bevestig de lichtmodule in de ach‐
terklep en bevestig deze met de
schroef.
Zijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
Page 212 of 275
210Verzorging van de auto

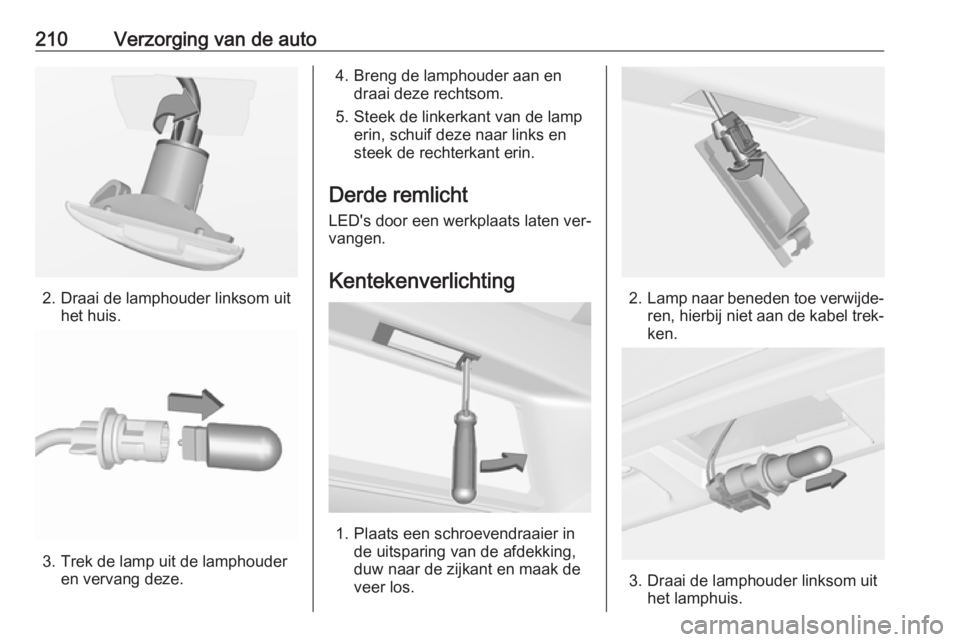

2. Draai de lamphouder linksom uithet huis.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Derde remlicht LED's door een werkplaats laten ver‐
vangen.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
Page 213 of 275

Verzorging van de auto2114. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper totdat
deze vastklikt.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐
vangende zekering overeenkomt met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte
● bij auto's met stuurwiel links, ach‐
ter de lichtschakelaar, of bij au‐
to's met stuurwiel rechts achter
het handschoenenkastje
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Page 214 of 275
212Verzorging van de auto

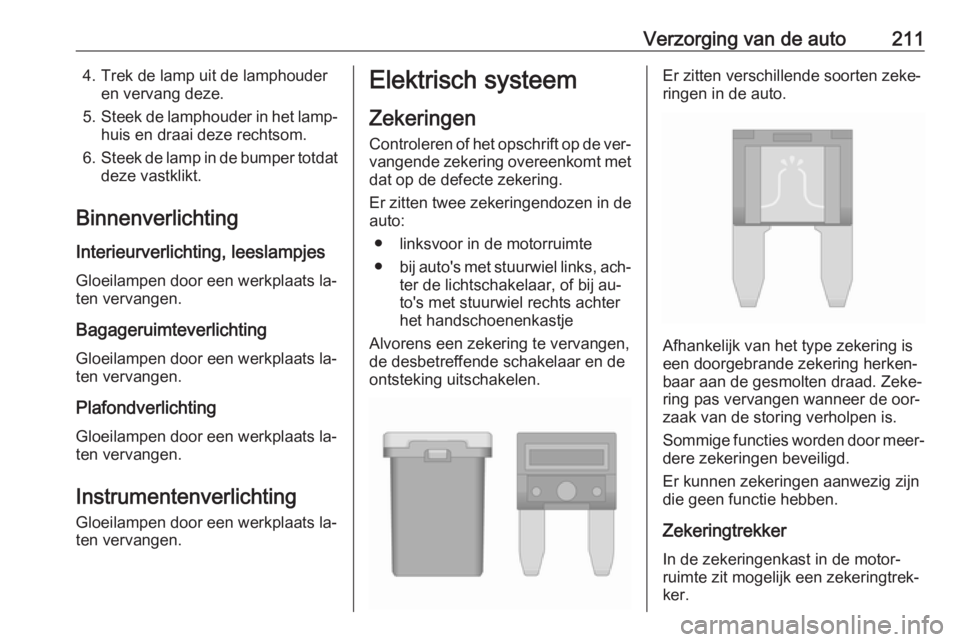

Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte

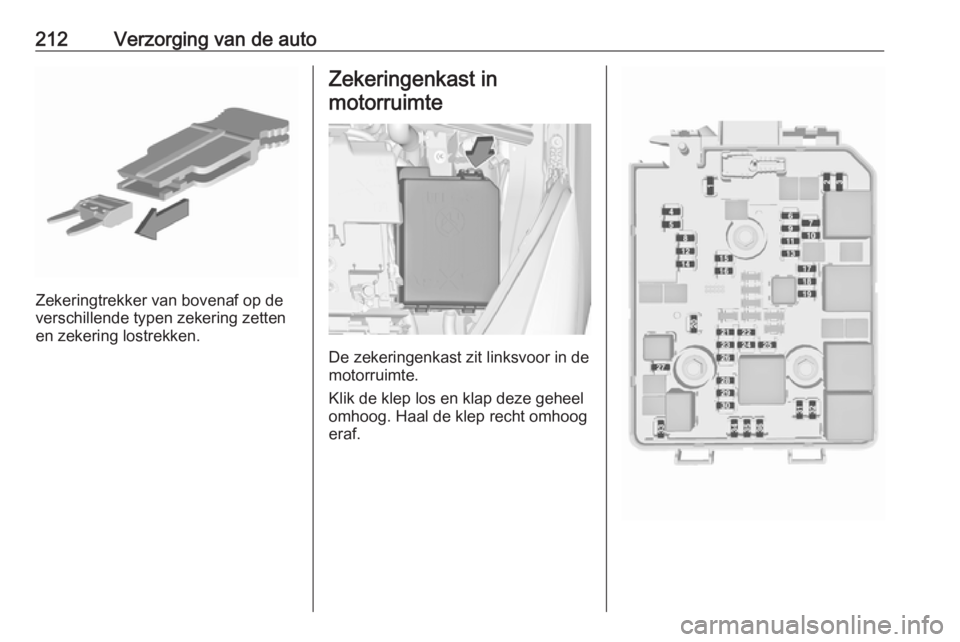

De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Page 215 of 275
Verzorging van de auto213Nr.Stroomkring1Aanhangerinterfacemodule,
draagsysteem achterzijde2–3Accusensor4Brandstofpomp chassisregel‐
module5ABS6Dimlicht en dagrijverlichting
links, afsluiter xenongrootlicht
links en rechts7–8Regelmodule MTA-transmissie,
regelmodule LPG9Spanningsdetectie carrosserie‐
regelmodule10Koplampverstelling11Achterruitenwisser12Verwarmbare achterruit13Dimlicht en dagrijverlichting
rechts14Verwarmbare buitenspiegel15–Nr.Stroomkring16Rembekrachtigerset17Ontsteking, voeding startstroom18Motorregelmodule19Brandstofpomp20–21Motormagneetkleppen, motor‐
sensoren22–23Inspuitsysteem24Ruitensproeier25–26Motorsensoren27Afsluitklep verwarming28Motorregelmodule29Motorregelmodule30Motorregelmodule31Grootlicht links, xenondimlicht
links32Grootlicht rechts, xenondimlicht
rechts33MotorregelmoduleNr.Stroomkring34Claxon35Aircocompressorkoppeling36Mistlampen
Page 216 of 275

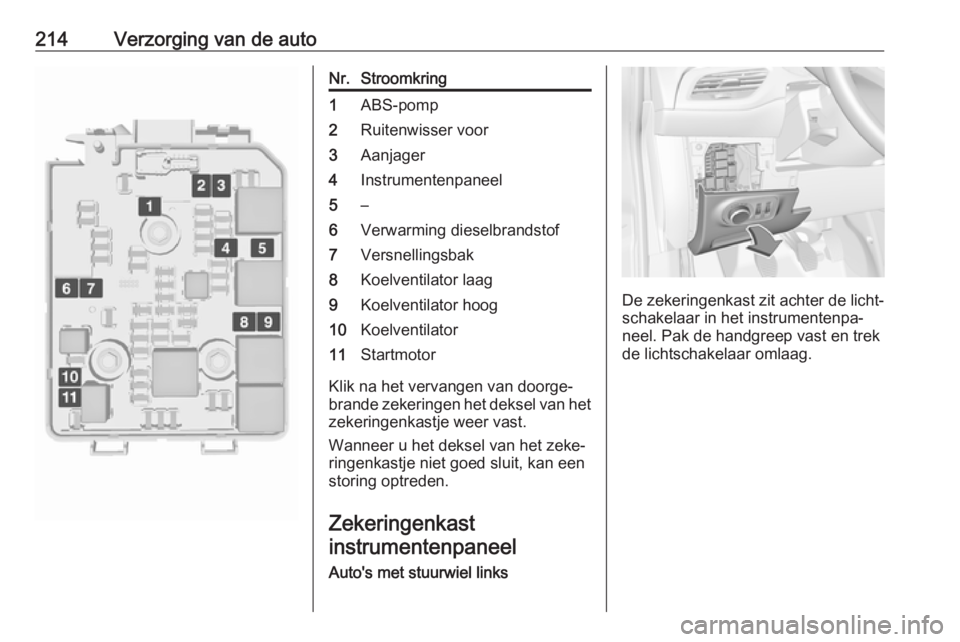

214Verzorging van de autoNr.Stroomkring1ABS-pomp2Ruitenwisser voor3Aanjager4Instrumentenpaneel5–6Verwarming dieselbrandstof7Versnellingsbak8Koelventilator laag9Koelventilator hoog10Koelventilator11Startmotor
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkastinstrumentenpaneel
Auto's met stuurwiel links
De zekeringenkast zit achter de licht‐ schakelaar in het instrumentenpa‐
neel. Pak de handgreep vast en trek
de lichtschakelaar omlaag.
