Уход за автомобилем2474. Снимите задний фонарь всборе, аккуратно вынув его из
ниши.
5. Отсоединить кабель от места крепления.
6. Нажав на три стопорных вы‐ступа, выньте патрон лампы из
фонаря в сборе.
7. Извлечь лампы и заменить их:
Указатель поворота ( 1)
Задний габаритный огонь/стоп-
сигнал ( 2)
На автомобилях со светодиод‐
ными габаритными огнями и
стоп-сигналами можно снять и заменить только лампу указа‐
теля поворота ( 1).
8. Установите патрон лампы в фо‐
нарь.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежную гайку из‐
нутри багажного отделения. Ус‐
тановить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями и стоп-сигналами. В случае
выхода их из строя необходимо об‐
ратиться в сервисный центр для за‐ мены.

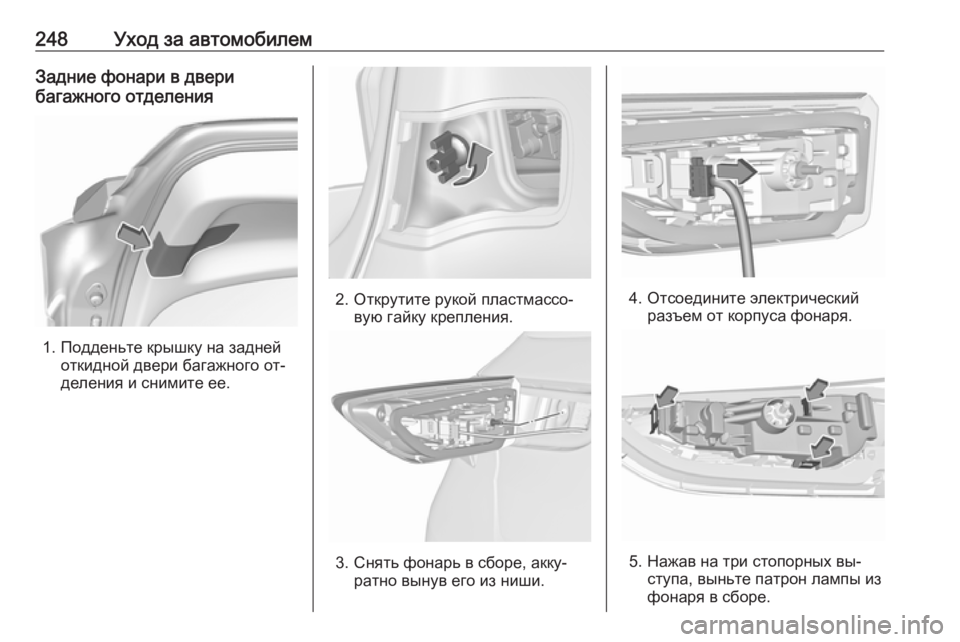

248Уход за автомобилемЗадние фонари в двери
багажного отделения
1. Подденьте крышку на задней откидной двери багажного от‐
деления и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Отсоедините электрическийразъем от корпуса фонаря.
5. Нажав на три стопорных вы‐ ступа, выньте патрон лампы из
фонаря в сборе.

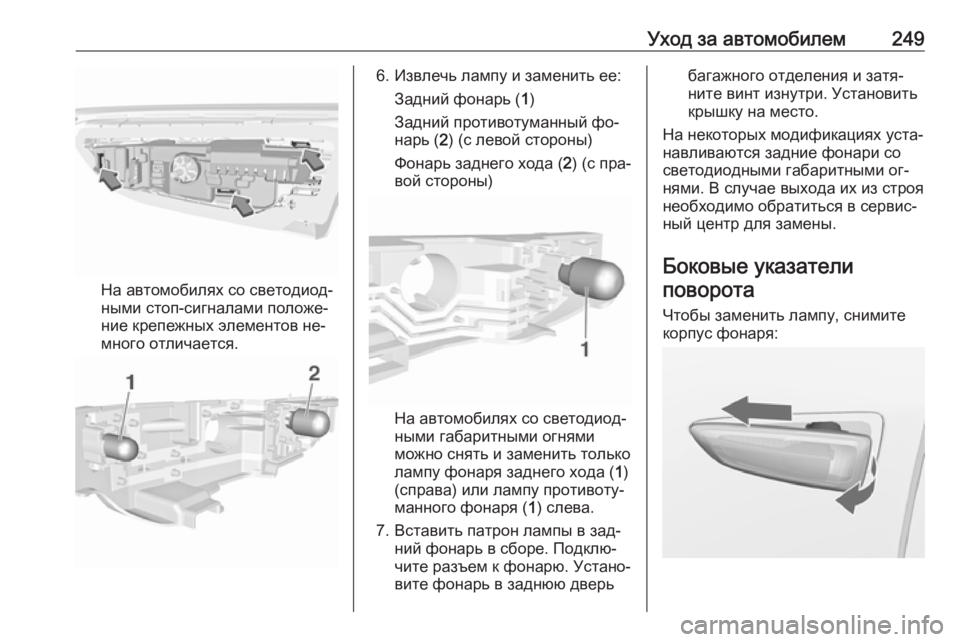

Уход за автомобилем249
На автомобилях со светодиод‐
ными стоп-сигналами положе‐
ние крепежных элементов не‐
много отличается.
6. Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь ( 2) (с левой стороны)
Фонарь заднего хода ( 2) (с пра‐
вой стороны)
На автомобилях со светодиод‐
ными габаритными огнями
можно снять и заменить только
лампу фонаря заднего хода ( 1)
(справа) или лампу противоту‐
манного фонаря ( 1) слева.
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подклю‐
чите разъем к фонарю. Устано‐
вите фонарь в заднюю дверь
багажного отделения и затя‐
ните винт изнутри. Установить
крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями. В случае выхода их из строя
необходимо обратиться в сервис‐
ный центр для замены.
Боковые указатели поворота
Чтобы заменить лампу, снимите
корпус фонаря:

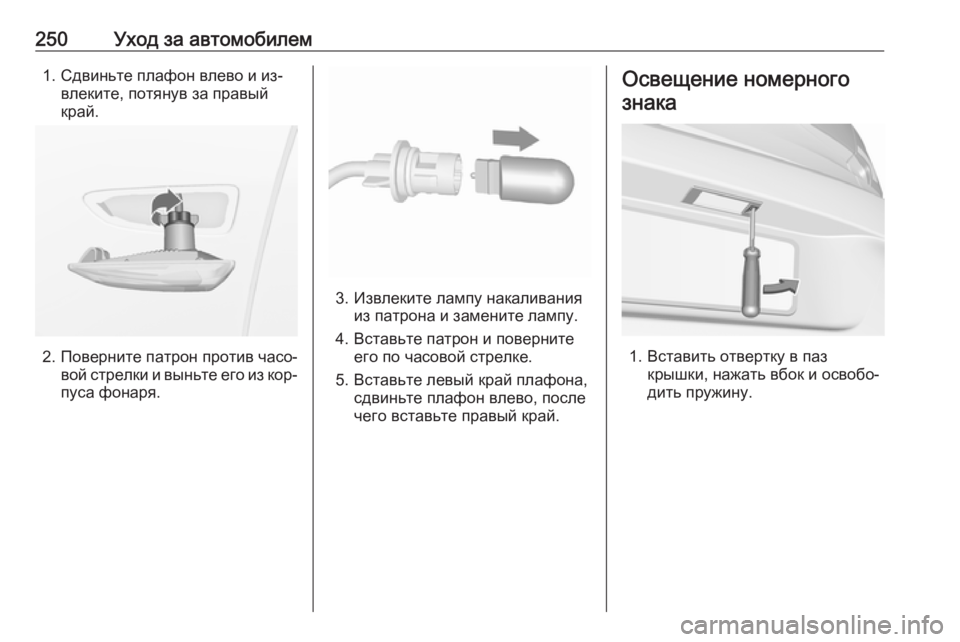

250Уход за автомобилем1. Сдвиньте плафон влево и из‐влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.

Уход за автомобилем251
2. Выньте фонарь вниз, не тянитеего за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замените лампы на станции техоб‐ служивания.
Подсветка грузового отделения Замените лампы на станции техоб‐
служивания.
Подсветка приборной панели
Замените лампы на станции техоб‐ служивания.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устраненияпричины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.

252Уход за автомобилемПриспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

Уход за автомобилем253Блок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10–11Замок задней откидной двери
багажного отделения12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14–15Датчик отработавших газов16Впрыск топлива17Впрыск топлива18–19–20–

254Уход за автомобилем№Схема21–22ABS23Омыватель ветрового изаднего стекол24–25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода задней
откидной двери багажного
отделения28–29Обогрев заднего стекла30–31–32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания/
топливный насос33–34Звуковой сигнал35Розетка багажного отделения№Схема36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40OnStar41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа/силовой
разъем45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов№Схема47Замок рулевой колонки48Задний стеклоочиститель49Подогрев зеркал50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55–56–57–
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
