Уход за автомобилем271эксплуатировать нельзя. Обра‐
титесь за помощью на станцию
техобслуживания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 268.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз,
первую передачу, передачу
заднего хода или установите
селектор передач в положение Р .
● Выньте запасное колесо 3 274.
● Категорически запрещается одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более од‐
ного сантиметра).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.

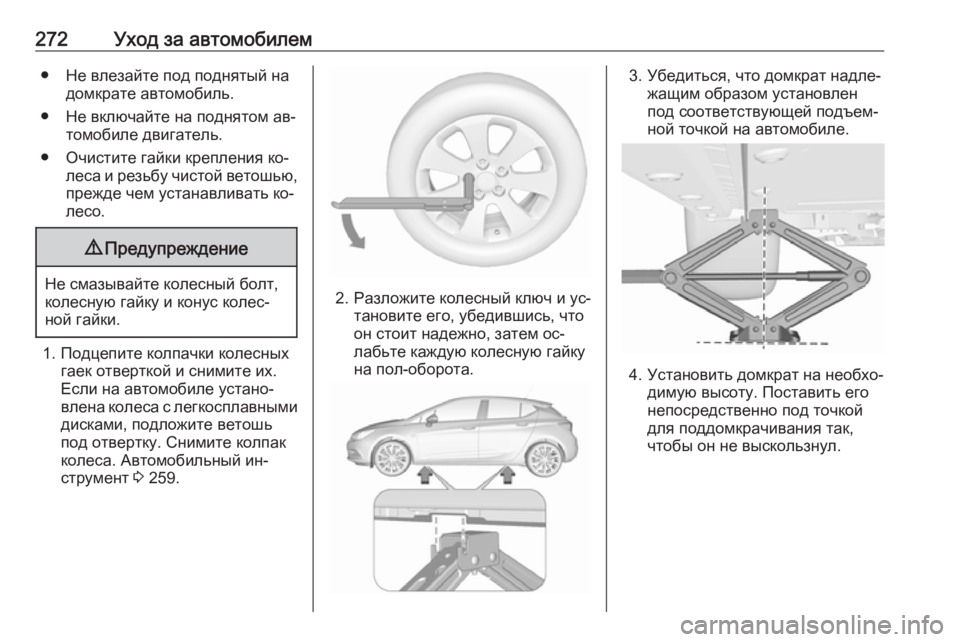

272Уход за автомобилем● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом ав‐ томобиле двигатель.
● Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Если на автомобиле устано‐
влена колеса с легкосплавными
дисками, подложите ветошь
под отвертку. Снимите колпак
колеса. Автомобильный ин‐
струмент 3 259.
2. Разложите колесный ключ и ус‐
тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

Уход за автомобилем273
Убедитесь, что ребро на днищекузова точно попадает в ка‐
навку опорной площадки дом‐
крата.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 274.
7. Накрутите колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Болты следует затяги‐
вать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
11. Уберите замененное колесо 3 274 и комплект инструментов
3 259.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают под пазом
заднего порога кузова.

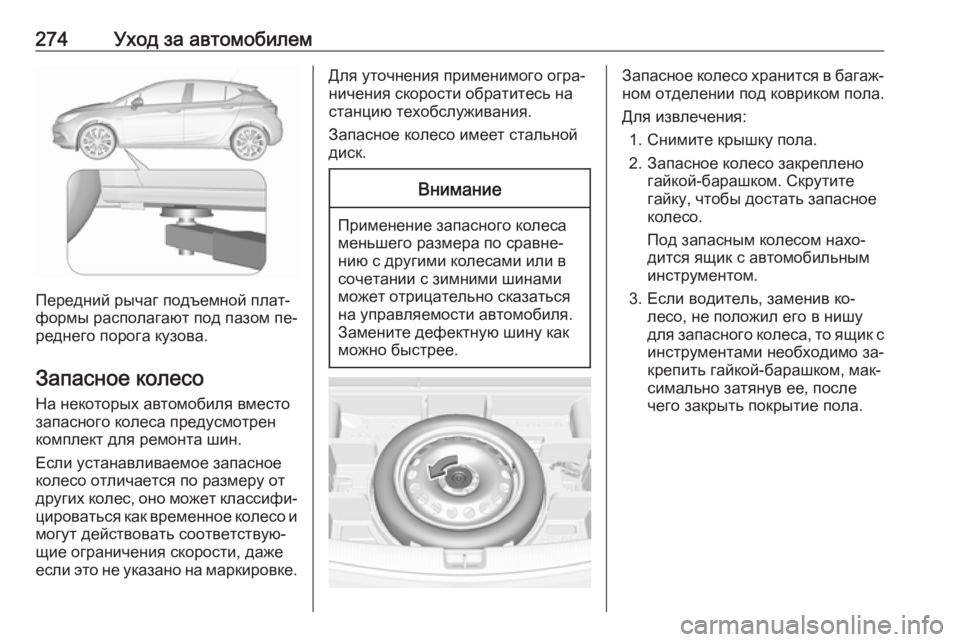

274Уход за автомобилем
Передний рычаг подъемной плат‐
формы располагают под пазом пе‐
реднего порога кузова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения: 1. Снимите крышку пола.
2. Запасное колесо закреплено гайкой-барашком. Скрутите
гайку, чтобы достать запасное
колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
3. Если водитель, заменив ко‐ лесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо за‐
крепить гайкой-барашком, мак‐
симально затянув ее, после
чего закрыть покрытие пола.

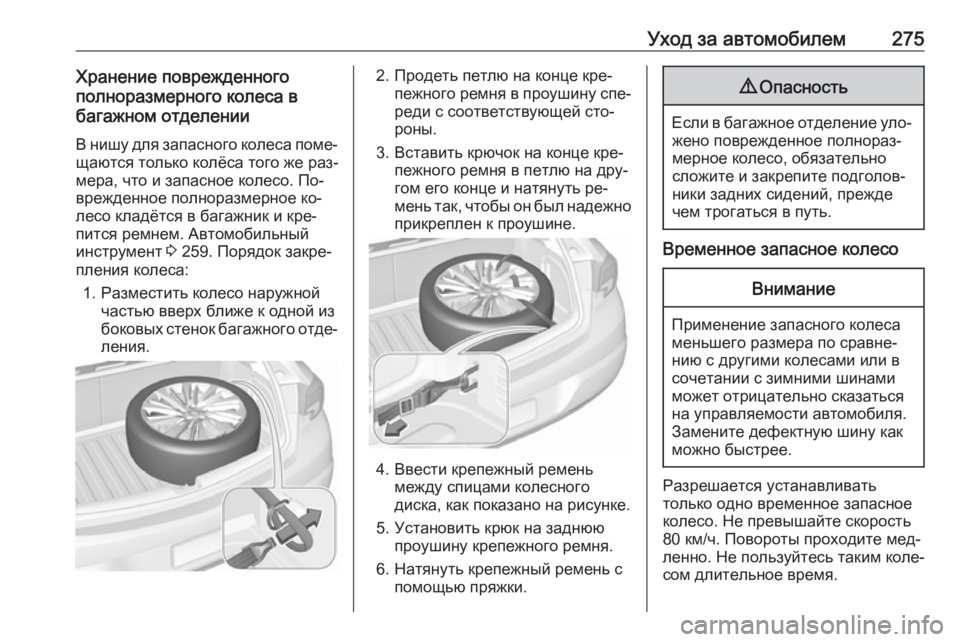

Уход за автомобилем275Хранение поврежденногополноразмерного колеса в
багажном отделении
В нишу для запасного колеса поме‐ щаются только колёса того же раз‐
мера, что и запасное колесо. По‐
врежденное полноразмерное ко‐
лесо кладётся в багажник и кре‐
пится ремнем. Автомобильный
инструмент 3 259. Порядок закре‐
пления колеса:
1. Разместить колесо наружной частью вверх ближе к одной из
боковых стенок багажного отде‐
ления.2. Продеть петлю на конце кре‐ пежного ремня в проушину спе‐
реди с соответствующей сто‐
роны.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐
гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты проходите мед‐
ленно. Не пользуйтесь таким коле‐
сом длительное время.

276Уход за автомобилемВ случае прокола шины заднего ко‐
леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 267.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в со‐
ответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например,
стрелка) на боковине шины.Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину на новую или отремонтирован‐
ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Аккумуляторная батарея распола‐
гается в багажном отделении и за‐
крыта крышкой. В моторном отде‐
лении имеются дополнительные
клеммы для пуска двигателя от
внешнего аккумулятора.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате

Уход за автомобилем277взрыва аккумуляторных бата‐рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого пла‐
мени.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей автомобиля, надевайтезащитные очки и одежду.
● Используйте вспомогательную аккумуляторную батарею с та‐
ким же номинальным напряже‐
нием (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую ко‐
робку передач в нейтральное
положение, а автоматическую
коробку передач на Р.
● Снимите защитную крышку по‐ ложительного полюсного вы‐
вода АКБ в моторном отсеке на вашем автомобиле и на авто‐
мобиле, от которого будет про‐
изводиться пуск.

278Уход за автомобилемПорядок подключения проводов:1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к положительному
полюсному выводу АКБ вашего
автомобиля, расположенному в
моторном отделении рядом с
блоком предохранителей.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите к точке соединенияна массу в моторном отделениивашего автомобиля.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".2. Через пять минут запустите двигатель другого автомобиля.Стартер можно включать не бо‐
лее чем на 15 секунд и с интер‐
валом в одну минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно три минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в ниж‐
ней части колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится в комплекте инструментов 3 259.
