2016 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

Сиденья, системы защиты71Места для установки детских кресел безопасности
Разрешенные варианты крепления детского удерживающего устройства с помощью трехточечного
ремня безопасности
Классификация по массе тела и возрасту
На переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевXU 1,2U/L 3UГруппа 0+: до 13 кг
или примерно до 2 летXU 1,2U/L 3UГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летXU 1,2U/L 3,4U4Группа II: от 15 до 25 кг
или примерно от 3 до 7 летU 1,2XU/L 3,4U4Группа III: от 22 до 36 кг
или примерно от 6 до 12 летU 1,2XU/L 3,4U4U:универсального назначения для использования с трехточечным ремнем безопасностиL:допускается при использовании детских удерживающих устройств с креплениями ISOFIX категорий 'спе‐
циально для данного автомобиля', 'ограниченной применимости' или полууниверсального типа. Детское удер‐ живающее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)X:для этой весовой категории использование детских удерживающих устройств не разрешается

72Сиденья, системы защиты1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки,
установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Классификация по массе тела и возрастуРазмерКрепление
На переднем пассажирском
сиденье
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XXIL 3XDISO/R2XXIL 3XCISO/R3XXIL3X

Сиденья, системы защиты73
Классификация по массе тела и
возрастуРазмерКрепление
На переднем пассажирском
сиденье
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключена
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4
летDISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летXXIL 3,4XГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летXXIL 3,4XIL:допускается при использовании детских удерживающих устройств
ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐ щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели авто‐
мобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐ нии движения автомобиля, универсальной категории, предназначенные для применения для данного вес‐
ового классаX:для этой весовой категории использование детских удерживающих устройств ISOFIX не допускается

74Сиденья, системы защиты1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки,установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, впе‐
ред, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кгE - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для ма‐ леньких детей в весовой категории до 13 кгF- ISO/L1:обращенное влево детское удерживающее устройство (переносная люлька)G - ISO/L2:обращенное вправо детское удерживающее устройство (переносная люлька)

Сиденья, системы защиты75Допустимые варианты крепления детских удерживающих устройств с системой i-Size с помощью
кронштейнов ISOFIXНа переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаДетские удерживающие
устройства с системой i-SizeXXi - UXi - U:допускается при использовании устанавливаемого лицом по ходу или против движения детского удержи‐
вающего устройства i-Size универсального типаX:детские удерживающие устройства i-Size универсального типа не могут устанавливаться на это сиденье

76Места для храненияМеста дляхраненияВещевые ящики .........................76
Места для хранения ................76
Перчаточный ящик ..................76
Подстаканники ......................... 76
Передний ящик для хранения вещей ...................................... 77
Вещевое отделение в подлокотнике .......................... 77
Багажное отделение ..................78
Крышка багажного отделения ................................ 80
Крышка заднего напольного отсека ...................................... 81
Крепежные проушины .............81
Знак аварийной остановки ......82
Дорожная аптечка .................... 82
Багажник, устанавливаемый
на крыше ..................................... 83
Багажник на крыше ..................83
Сведения о разрешенных на‐ грузках ......................................... 83Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
В перчаточном ящике имеются
специальные отсеки для авто‐ ручки, мелочи и головка для колес‐ ных гаек-секреток.
В вещевом отделении может рас‐
полагаться проигрыватель ком‐
пакт-дисков и инструмент для сня‐
тия крышки блока предохраните‐
лей с разъемом питания.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.

Места для хранения77
В зависимости от модификации
подстаканники могут распола‐
гаться под крышкой в центральной
консоли. Сдвинуть крышку назад.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевое отделение в
подлокотнике
Ящик для хранения вещей под
передним подлокотником
Нажмите кнопку, чтобы откинуть
подлокотник вверх. Подлокотник
должен находиться в крайнем зад‐
нем положении.

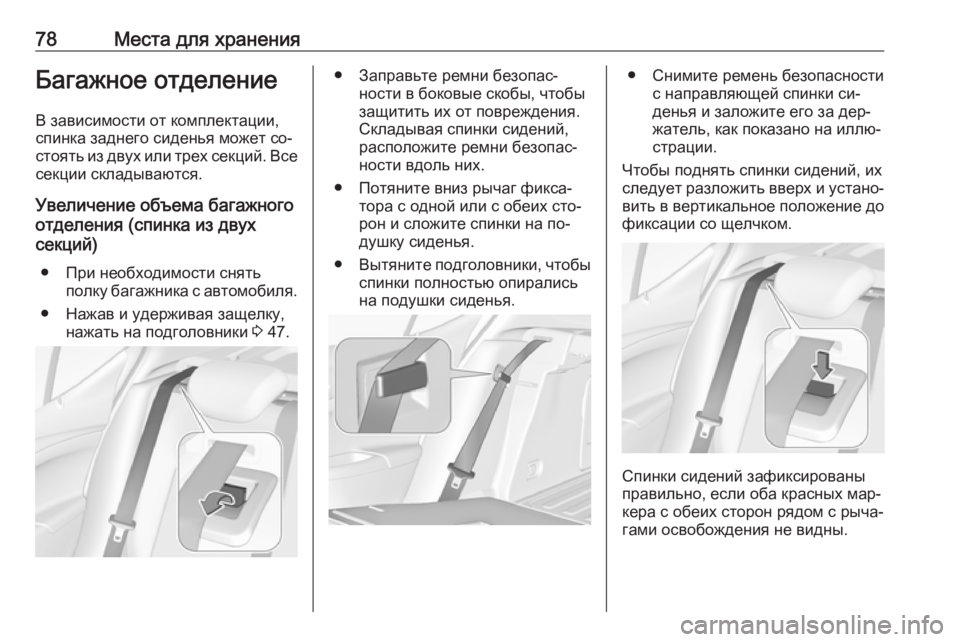

78Места для храненияБагажное отделение
В зависимости от комплектации,
спинка заднего сиденья может со‐
стоять из двух или трех секций. Все секции складываются.
Увеличение объема багажного
отделения (спинка из двух
секций)
● При необходимости снять полку багажника с автомобиля.
● Нажав и удерживая защелку, нажать на подголовники 3 47.● Заправьте ремни безопас‐
ности в боковые скобы, чтобы
защитить их от повреждения.
Складывая спинки сидений,
расположите ремни безопас‐
ности вдоль них.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих сто‐
рон и сложите спинки на по‐
душку сиденья.
● Вытяните подголовники, чтобы
спинки полностью опирались на подушки сиденья.● Снимите ремень безопасности с направляющей спинки си‐
денья и заложите его за дер‐
жатель, как показано на иллю‐
страции.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐ вить в вертикальное положение до
фиксации со щелчком.
Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
