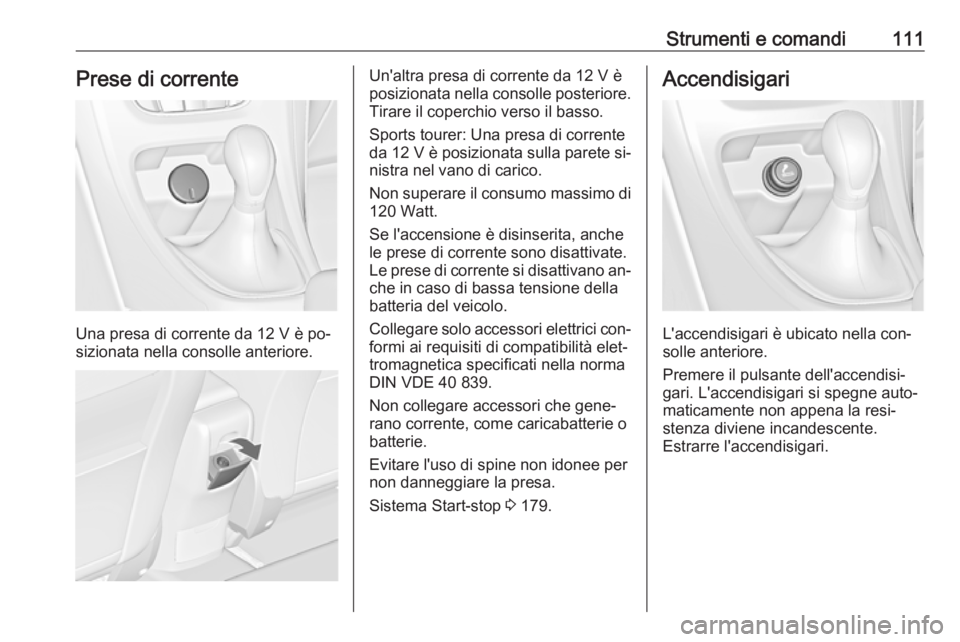

Strumenti e comandi111Prese di corrente
Una presa di corrente da 12 V è po‐
sizionata nella consolle anteriore.
Un'altra presa di corrente da 12 V è
posizionata nella consolle posteriore.
Tirare il coperchio verso il basso.
Sports tourer: Una presa di corrente
da 12 V è posizionata sulla parete si‐
nistra nel vano di carico.
Non superare il consumo massimo di 120 Watt.
Se l'accensione è disinserita, anche le prese di corrente sono disattivate.
Le prese di corrente si disattivano an‐ che in caso di bassa tensione dellabatteria del veicolo.
Collegare solo accessori elettrici con‐
formi ai requisiti di compatibilità elet‐
tromagnetica specificati nella norma
DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per
non danneggiare la presa.
Sistema Start-stop 3 179.Accendisigari
L'accendisigari è ubicato nella con‐
solle anteriore.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.

112Strumenti e comandiPosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Il posacenere estraibile può essere
inserito nel portabibite.
Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti ef‐
fettuano un check di controllo, muo‐
vendosi brevemente fino all'arresto.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La riga inferiore indica la distanza re‐ gistrata in km.
Contachilometri parziale
La riga superiore riporta la distanza
registrata dall'ultimo azzeramento.
Per reimpostare, premere SET/CLR
sulla leva degli indicatore di direzione
per alcuni secondi 3 126.
Alcune versioni sono dotate di mano‐
pola di reset tra il tachimetro e il Driver Information Center: per effettuare un

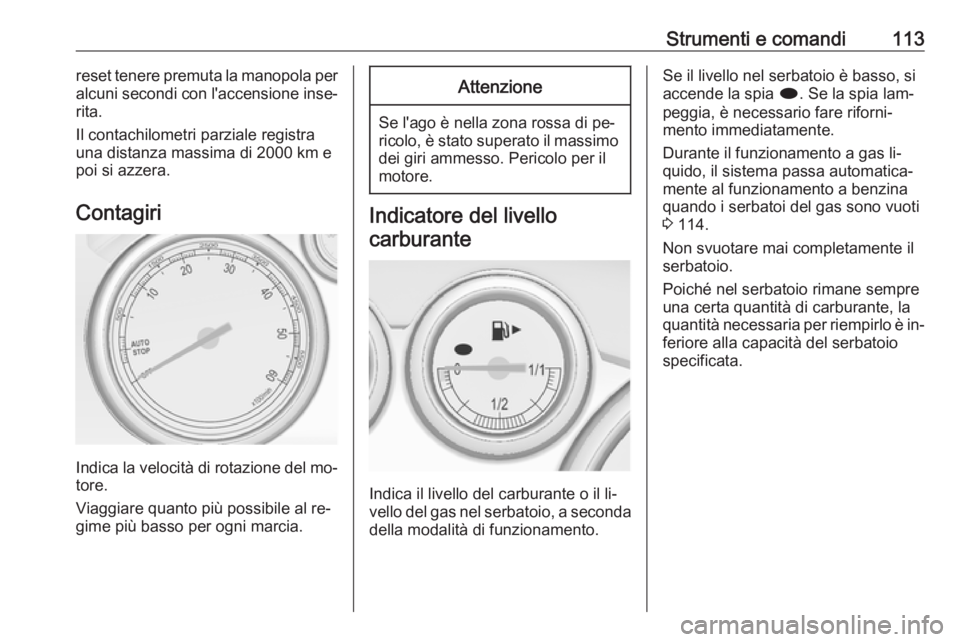

Strumenti e comandi113reset tenere premuta la manopola per
alcuni secondi con l'accensione inse‐ rita.
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o il li‐
vello del gas nel serbatoio, a seconda
della modalità di funzionamento.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina quando i serbatoi del gas sono vuoti
3 114.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.

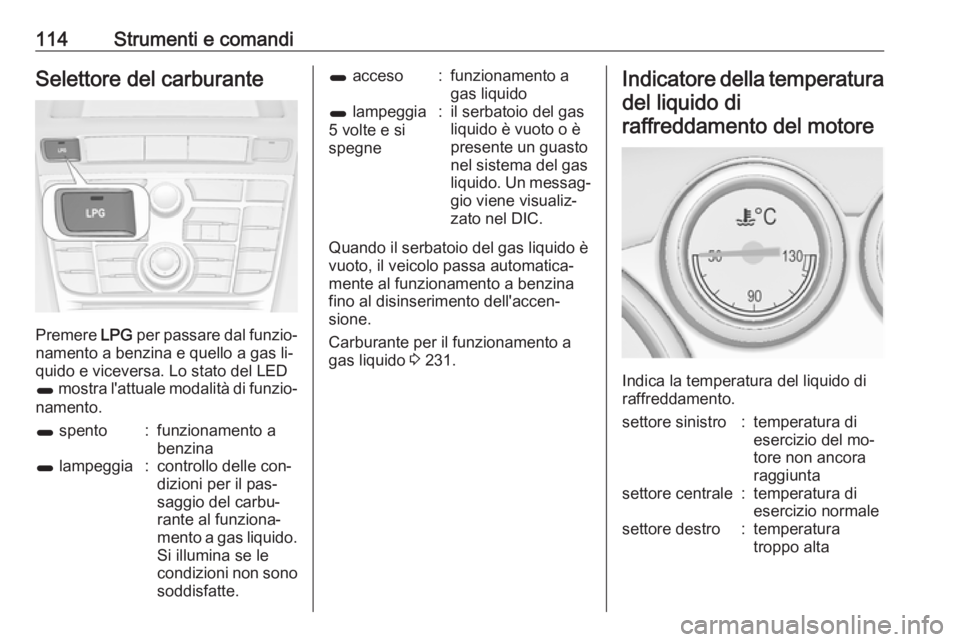

114Strumenti e comandiSelettore del carburante
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas li‐
quido e viceversa. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.
1 spento:funzionamento a
benzina1 lampeggia:controllo delle con‐
dizioni per il pas‐
saggio del carbu‐
rante al funziona‐
mento a gas liquido.
Si illumina se le
condizioni non sono soddisfatte.1 acceso:funzionamento a
gas liquido1 lampeggia
5 volte e si
spegne:il serbatoio del gas
liquido è vuoto o è
presente un guasto
nel sistema del gas
liquido. Un messag‐ gio viene visualiz‐
zato nel DIC.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 231.
Indicatore della temperatura
del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del mo‐
tore non ancora
raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo alta

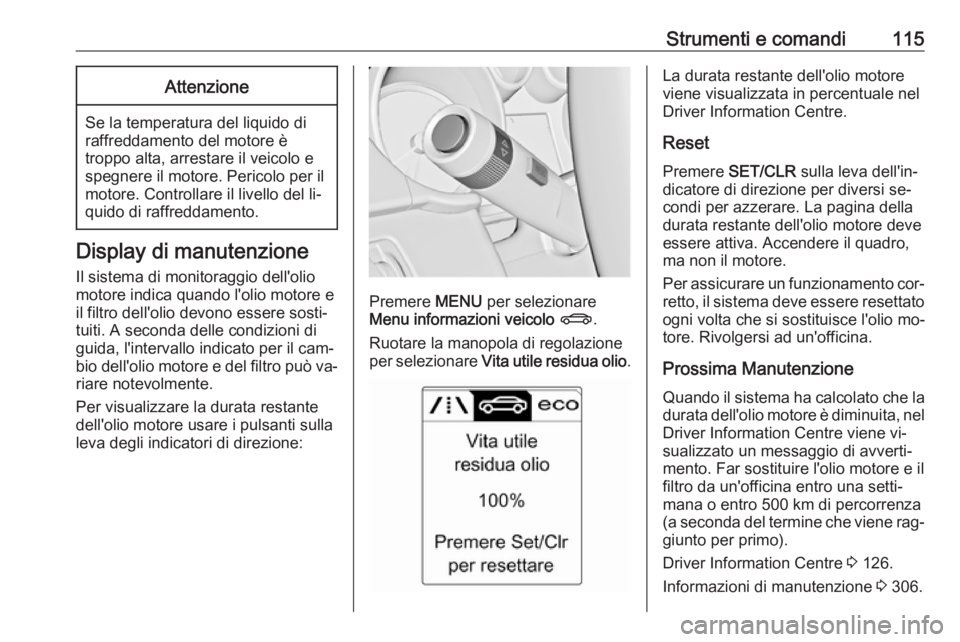

Strumenti e comandi115Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione per selezionare Vita utile residua olio .
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi se‐ condi per azzerare. La pagina della
durata restante dell'olio motore deve
essere attiva. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 126.
Informazioni di manutenzione 3 306.

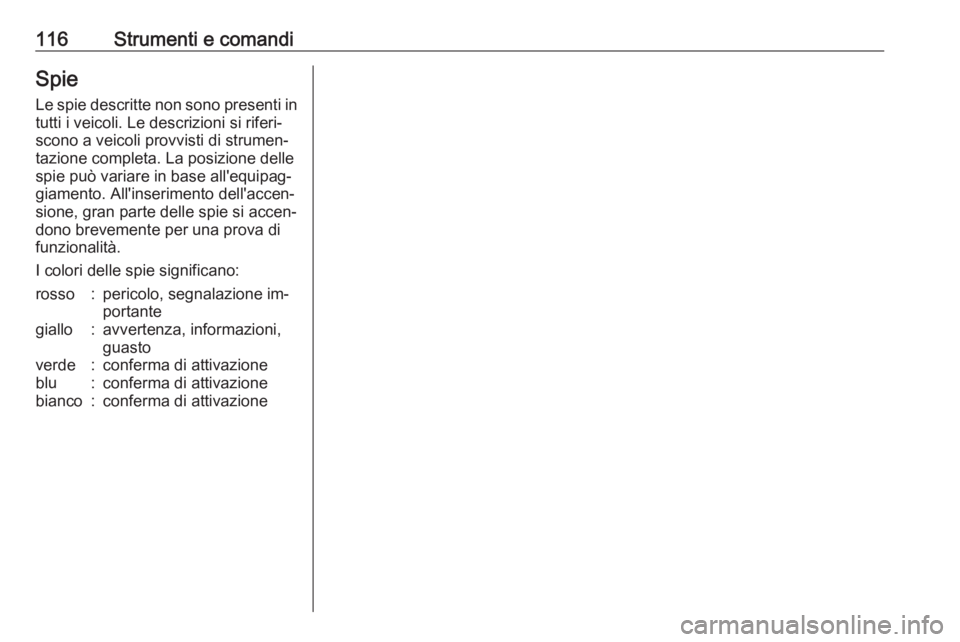

116Strumenti e comandiSpie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐ portantegiallo:avvertenza, informazioni,guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

Strumenti e comandi117Spie nel quadro strumenti

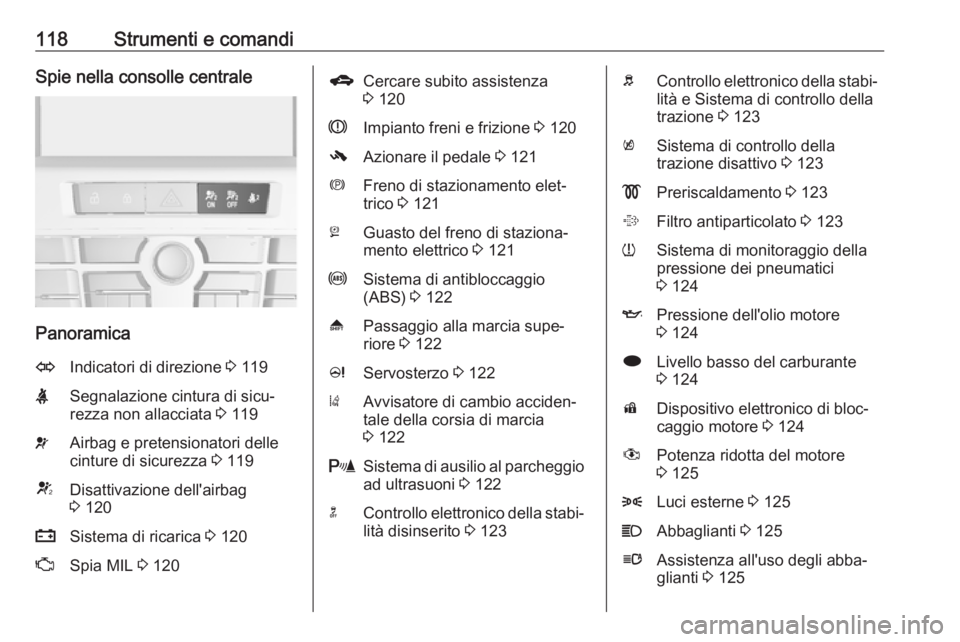

118Strumenti e comandiSpie nella consolle centrale
Panoramica
OIndicatori di direzione 3 119XSegnalazione cintura di sicu‐
rezza non allacciata 3 119vAirbag e pretensionatori delle
cinture di sicurezza 3 119VDisattivazione dell'airbag
3 120pSistema di ricarica 3 120ZSpia MIL 3 120gCercare subito assistenza
3 120RImpianto freni e frizione 3 120-Azionare il pedale 3 121mFreno di stazionamento elet‐
trico 3 121jGuasto del freno di staziona‐
mento elettrico 3 121uSistema di antibloccaggio
(ABS) 3 122[Passaggio alla marcia supe‐
riore 3 122cServosterzo 3 122)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 122rSistema di ausilio al parcheggio
ad ultrasuoni 3 122nControllo elettronico della stabi‐
lità disinserito 3 123bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 123kSistema di controllo della
trazione disattivo 3 123!Preriscaldamento 3 123%Filtro antiparticolato 3 123wSistema di monitoraggio della
pressione dei pneumatici
3 124IPressione dell'olio motore
3 124iLivello basso del carburante
3 124dDispositivo elettronico di bloc‐
caggio motore 3 124#Potenza ridotta del motore
3 1258Luci esterne 3 125CAbbaglianti 3 125lAssistenza all'uso degli abba‐
glianti 3 125
