2016 OPEL ASTRA J Manuale di uso e manutenzione (in Italian)

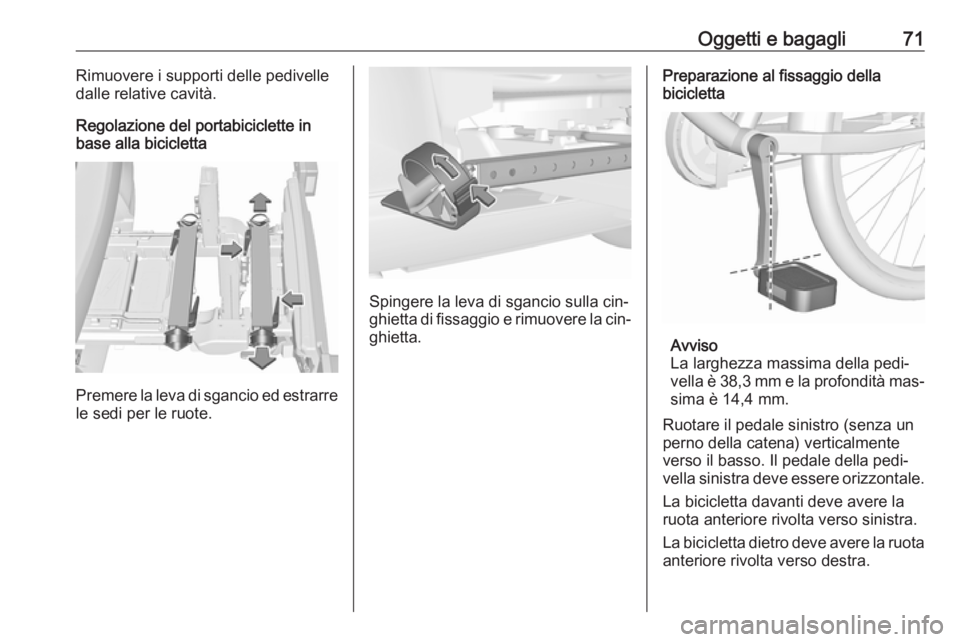

Oggetti e bagagli71Rimuovere i supporti delle pedivelle
dalle relative cavità.
Regolazione del portabiciclette in
base alla bicicletta
Premere la leva di sgancio ed estrarre
le sedi per le ruote.
Spingere la leva di sgancio sulla cin‐
ghietta di fissaggio e rimuovere la cin‐
ghietta.
Preparazione al fissaggio della
bicicletta
Avviso
La larghezza massima della pedi‐
vella è 38,3 mm e la profondità mas‐
sima è 14,4 mm.
Ruotare il pedale sinistro (senza un
perno della catena) verticalmente
verso il basso. Il pedale della pedi‐
vella sinistra deve essere orizzontale.
La bicicletta davanti deve avere la
ruota anteriore rivolta verso sinistra.
La bicicletta dietro deve avere la ruota
anteriore rivolta verso destra.

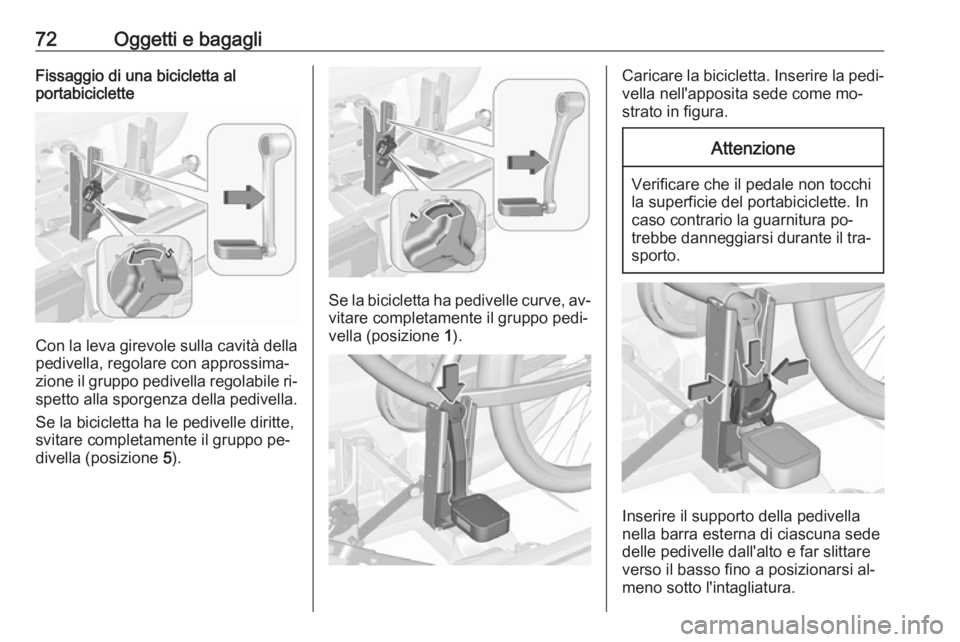

72Oggetti e bagagliFissaggio di una bicicletta al
portabiciclette
Con la leva girevole sulla cavità della
pedivella, regolare con approssima‐
zione il gruppo pedivella regolabile ri‐ spetto alla sporgenza della pedivella.
Se la bicicletta ha le pedivelle diritte,
svitare completamente il gruppo pe‐
divella (posizione 5).
Se la bicicletta ha pedivelle curve, av‐
vitare completamente il gruppo pedi‐
vella (posizione 1).
Caricare la bicicletta. Inserire la pedi‐
vella nell'apposita sede come mo‐
strato in figura.Attenzione
Verificare che il pedale non tocchi
la superficie del portabiciclette. In
caso contrario la guarnitura po‐
trebbe danneggiarsi durante il tra‐ sporto.
Inserire il supporto della pedivella
nella barra esterna di ciascuna sede
delle pedivelle dall'alto e far slittare
verso il basso fino a posizionarsi al‐
meno sotto l'intagliatura.

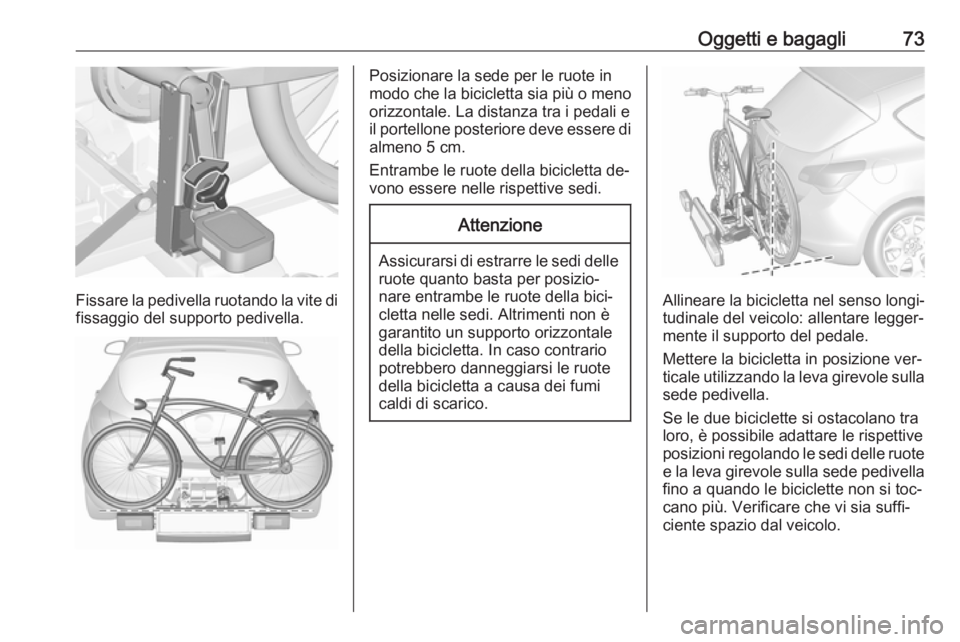

Oggetti e bagagli73
Fissare la pedivella ruotando la vite difissaggio del supporto pedivella.
Posizionare la sede per le ruote in
modo che la bicicletta sia più o meno
orizzontale. La distanza tra i pedali e
il portellone posteriore deve essere di almeno 5 cm.
Entrambe le ruote della bicicletta de‐
vono essere nelle rispettive sedi.Attenzione
Assicurarsi di estrarre le sedi delle
ruote quanto basta per posizio‐
nare entrambe le ruote della bici‐
cletta nelle sedi. Altrimenti non è
garantito un supporto orizzontale
della bicicletta. In caso contrario
potrebbero danneggiarsi le ruote
della bicicletta a causa dei fumi
caldi di scarico.
Allineare la bicicletta nel senso longi‐
tudinale del veicolo: allentare legger‐ mente il supporto del pedale.
Mettere la bicicletta in posizione ver‐
ticale utilizzando la leva girevole sulla
sede pedivella.
Se le due biciclette si ostacolano tra
loro, è possibile adattare le rispettive posizioni regolando le sedi delle ruote e la leva girevole sulla sede pedivella
fino a quando le biciclette non si toc‐
cano più. Verificare che vi sia suffi‐
ciente spazio dal veicolo.

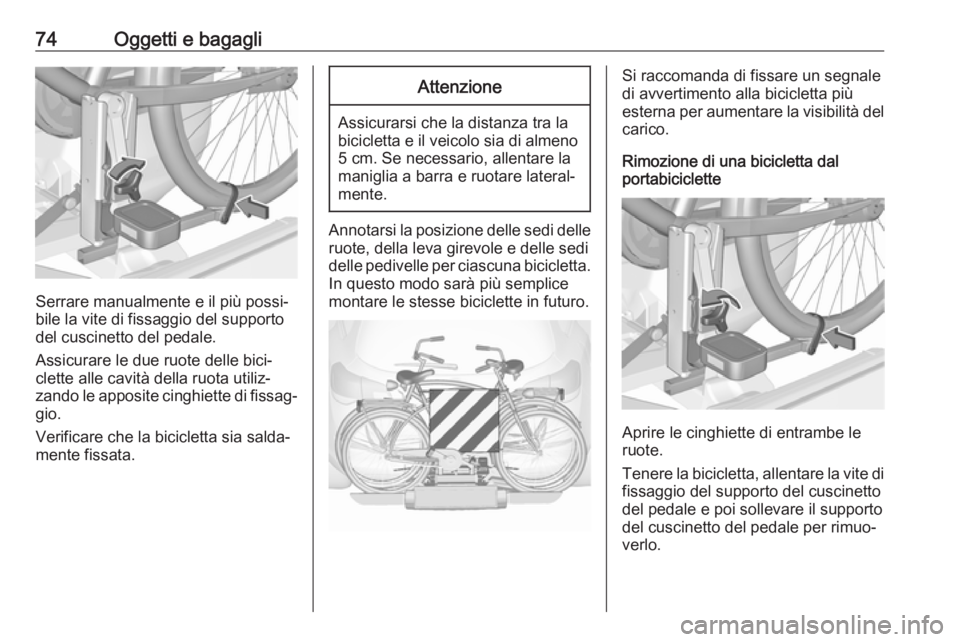

74Oggetti e bagagli
Serrare manualmente e il più possi‐
bile la vite di fissaggio del supporto
del cuscinetto del pedale.
Assicurare le due ruote delle bici‐
clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fissag‐
gio.
Verificare che la bicicletta sia salda‐
mente fissata.
Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Annotarsi la posizione delle sedi delle ruote, della leva girevole e delle sedi
delle pedivelle per ciascuna bicicletta.
In questo modo sarà più semplice
montare le stesse biciclette in futuro.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Rimozione di una bicicletta dal
portabiciclette
Aprire le cinghiette di entrambe le
ruote.
Tenere la bicicletta, allentare la vite di
fissaggio del supporto del cuscinetto
del pedale e poi sollevare il supporto
del cuscinetto del pedale per rimuo‐
verlo.

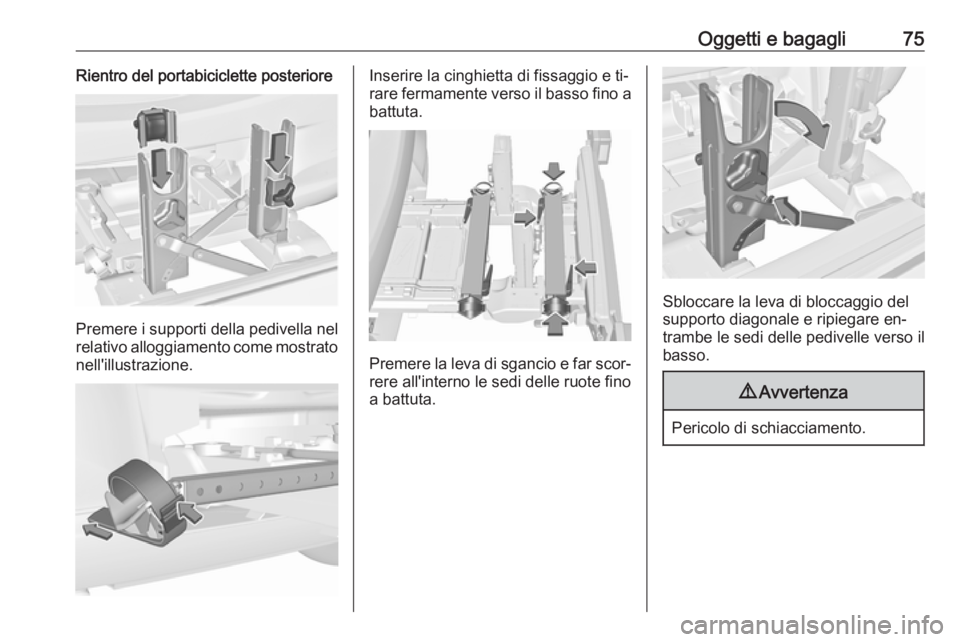

Oggetti e bagagli75Rientro del portabiciclette posteriore
Premere i supporti della pedivella nel
relativo alloggiamento come mostrato
nell'illustrazione.
Inserire la cinghietta di fissaggio e ti‐
rare fermamente verso il basso fino a
battuta.
Premere la leva di sgancio e far scor‐ rere all'interno le sedi delle ruote fino
a battuta.
Sbloccare la leva di bloccaggio del
supporto diagonale e ripiegare en‐
trambe le sedi delle pedivelle verso il
basso.
9 Avvertenza
Pericolo di schiacciamento.

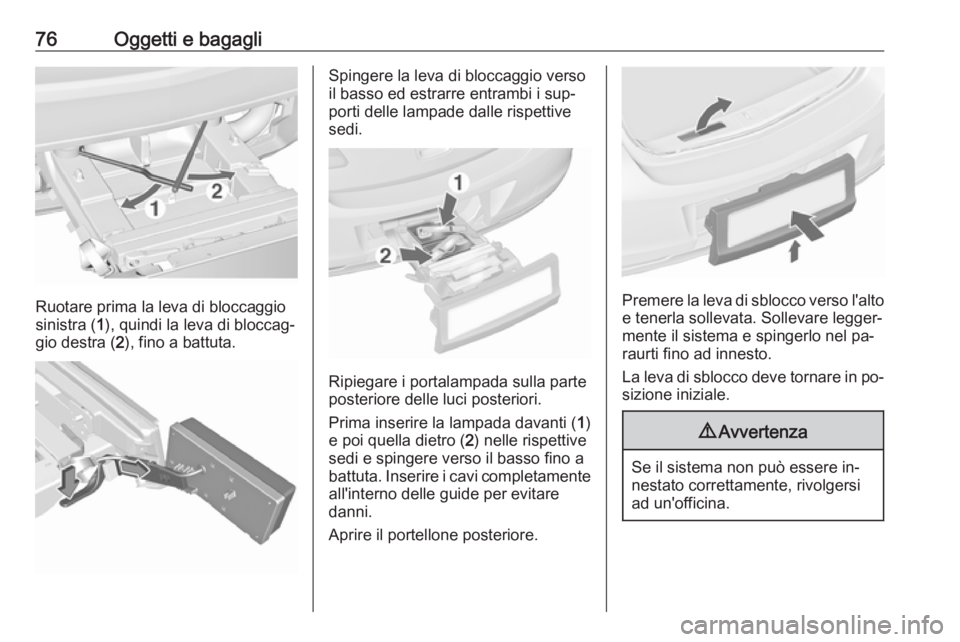

76Oggetti e bagagli
Ruotare prima la leva di bloccaggio
sinistra ( 1), quindi la leva di bloccag‐
gio destra ( 2), fino a battuta.
Spingere la leva di bloccaggio verso
il basso ed estrarre entrambi i sup‐ porti delle lampade dalle rispettive
sedi.
Ripiegare i portalampada sulla parte
posteriore delle luci posteriori.
Prima inserire la lampada davanti ( 1)
e poi quella dietro ( 2) nelle rispettive
sedi e spingere verso il basso fino a
battuta. Inserire i cavi completamente
all'interno delle guide per evitare
danni.
Aprire il portellone posteriore.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema e spingerlo nel pa‐
raurti fino ad innesto.
La leva di sblocco deve tornare in po‐
sizione iniziale.
9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.

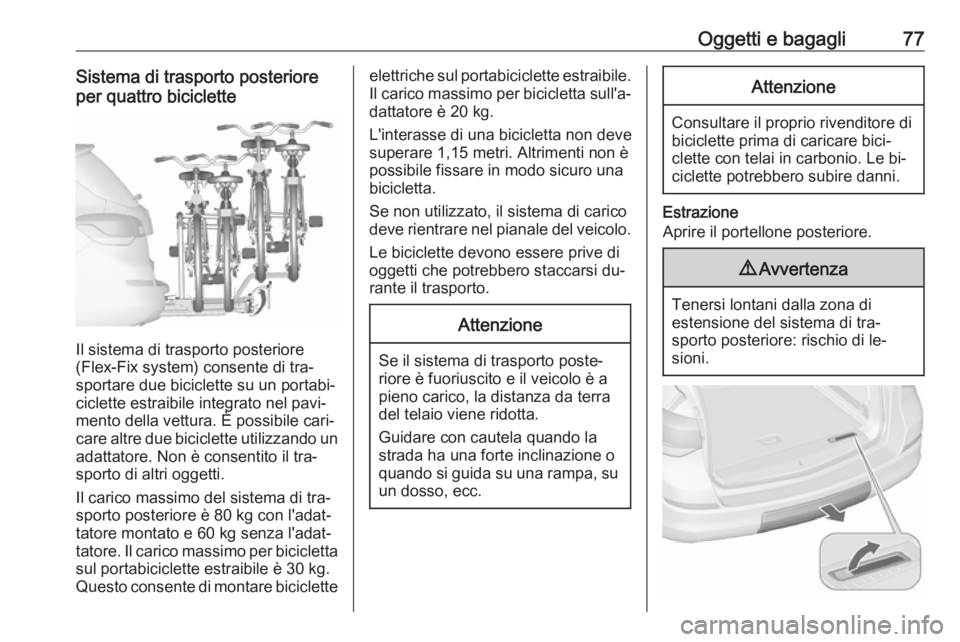

Oggetti e bagagli77Sistema di trasporto posteriore
per quattro biciclette
Il sistema di trasporto posteriore
(Flex-Fix system) consente di tra‐
sportare due biciclette su un portabi‐
ciclette estraibile integrato nel pavi‐
mento della vettura. È possibile cari‐
care altre due biciclette utilizzando un
adattatore. Non è consentito il tra‐
sporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 80 kg con l'adat‐
tatore montato e 60 kg senza l'adat‐ tatore. Il carico massimo per bicicletta
sul portabiciclette estraibile è 30 kg.
Questo consente di montare biciclette
elettriche sul portabiciclette estraibile.
Il carico massimo per bicicletta sull'a‐ dattatore è 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è
possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bi‐
ciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.

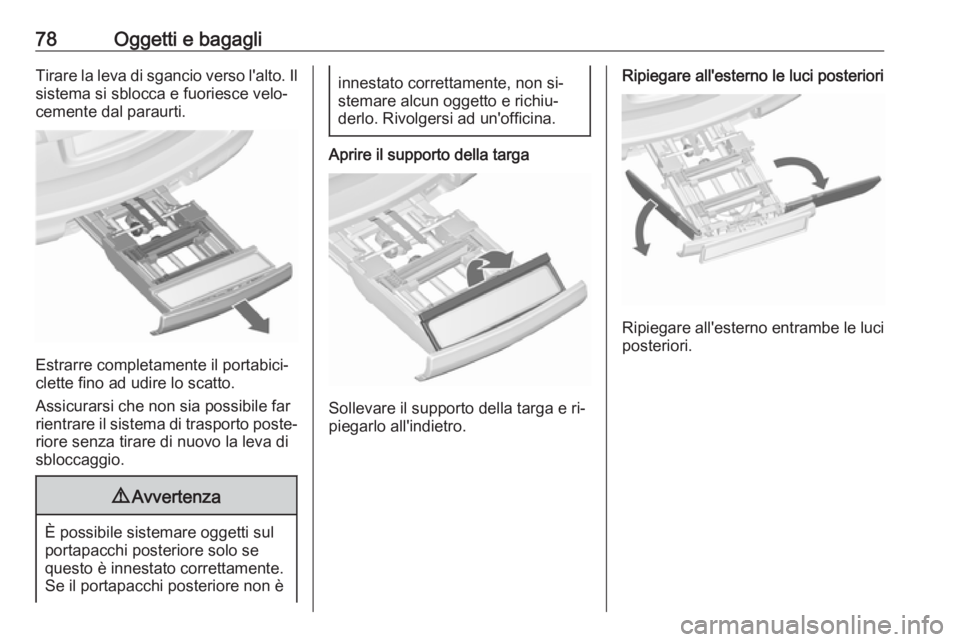

78Oggetti e bagagliTirare la leva di sgancio verso l'alto. Ilsistema si sblocca e fuoriesce velo‐
cemente dal paraurti.
Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.
9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Aprire il supporto della targa
Sollevare il supporto della targa e ri‐
piegarlo all'indietro.
Ripiegare all'esterno le luci posteriori
Ripiegare all'esterno entrambe le luci posteriori.
